| Producttype | Extra GSM-module voor draadloze alarmcentrale |
| Merk | ABUS |
| Model | FU8010V2 |
| Compatibiliteit | Draadloze alarmcentrale Secvest |
| Frequentiebanden | 900 / 1800 MHz |
| Antennekabel | RG 174U, lengte ca. 290 mm |
| Antenneconnector (kabel) | MMCX |
| Antenneconnector (module) | MMCX |
| SIM-kaart | Standaard (pincode uitgeschakeld of 0000) |
| Informatieweergave | IMEI, signaalsterkte, netwerknaam, telefoonnummer |
| Hoofdfuncties | Telefonische communicatie via GSM, verzenden van sms |
| Installatie | Montage in de behuizing van de centrale |
| Voeding | Via de alarmcentrale |
| Veiligheid | Zet de centrale in de installateursmodus voordat u deze opent om een sabotage-alarm te voorkomen |
| Conformiteit | EU-richtlijn 1999/5/EG |
| Bijgevoegde handleiding | Meerdere talen (FR, DA, DE, EN, IT, NL, etc.) |
Veelgestelde vragen - FU8010V2 ABUS
Gebruikersvragen over FU8010V2 ABUS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektronische module in PDF-formaat gratis! Vind uw handleiding FU8010V2 - ABUS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FU8010V2 van het merk ABUS.

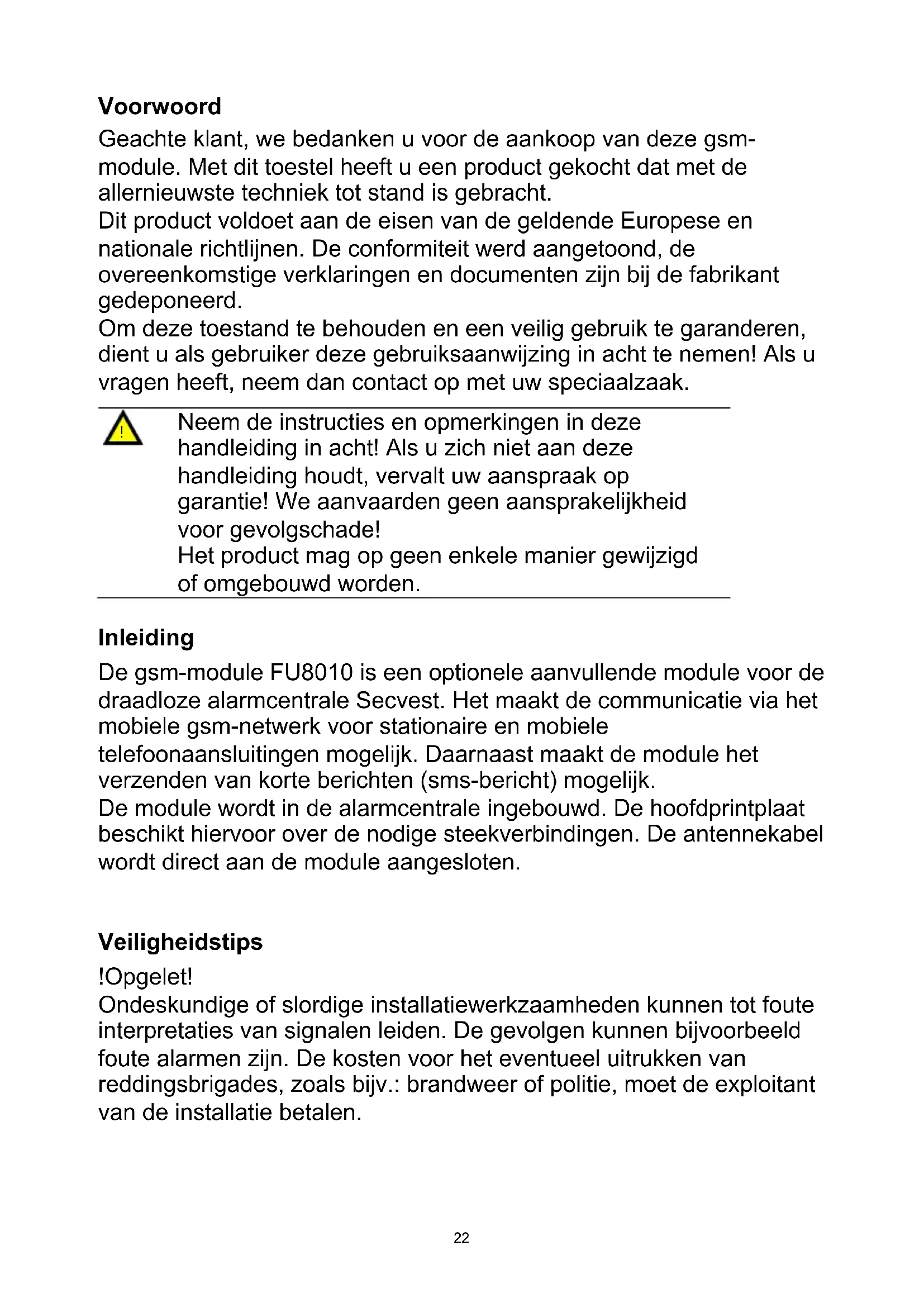

GEBRUIKSAANWIJZING FU8010V2 ABUS
Geachte klant, we bedanken u voor de aankoop van deze gsm-module. Met dit toestel heeft u een product gekocht dat met de allernieuwste techniek tot stand is gebracht.
Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit werden aangetoond, de overeenkomstige verklaringen en documenten zich bij de fabrikant gedeponeerd.
Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruiksaanwijzing in acht te nemen! Als u vragen heeft, neem dan contact op met uw specialzaak.
Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich nicht aan deze handleiding houdt, vervalt uw aanspraak op garantie! Weaanvaarden geen aansprakelijkhe voor gevolgschade!
Het product mag op geen enkele manier gewijzigd of omgebouwd worden.
Inleiding
De gsm-module FU8010 is een optionele aanvullende module voor de draadloze alarmcentrale Secvest. Het maakt de communicatie via het mobiele gsm-network voor stationaire en mobiele telefoonaansluitingen möglichk. Daarnaast maakt de module het verzenden van korte berichten (sms-bericht) möglichk.
De module worden in de alarmcentrale ingebouwd. De hoofdprintplaat beschikt hiervoor over de nodige steekverbindingen. De antennekabel worden direct aan de module aangesloten.
Veiligheidstips
!Opgelet!
Ondeskundige of slordige installmentewerkzaamheden konnen tot foute interpretaties van signalen leiden. De gevolgen konnen bijvoorbeeld foute alarmen+zijn. De kosten voor het eventueel uitrukken van reddingsbrigades, zoals bijv.: brandweer of politic, moet de exploitant van de installmentatie betalen.
Inhoud van de levering
Gsm-module
Gsm-antenne
Meertalige handleiding
Technische gegevens
| Frequentiebereik 900 / | 1800 MHz |
| Antennekabel RG 174U | |
| Kabellengthe ca. 290 mm | |
| Antennestekker MMCX (aan de kabel) | |
| Antennebus MMCX (aan de module) |
Installatie
Opmerking:
Is de alarmcentrale in gebruik, brengt de centrale dan in de programmeermodus. Bij het openen van de behuizing worden nu geen sabotagealarm geactiveerd.
- Verwijder de beiden schroeven aan de bodem van de behuizing.
- Til de behuizing voorzichtig van de wandmontageplaat.
Los de verbinding van de lintkabel van de wandmontageplaat voor u de behuizing volledig opent.
- Los de vier schroeven die de behuizing van de centrale samenhouden (1).
- Scheid de steekverbinding voor de luidspreker en de steekverbinding voor het accuvak (2).
-
Voor u de behuizingsachterwand—helemaal verwijdert, tilt u die een beetje op en trekt u de sirenestekker eraf.
-
Verbind de antennekabel met de antennebus aan de module. Plaats de SIM-kaart juist in de kaarthouder van de module.
De code van de SIM-kaart要去uitgeschakeld of op „0000" gezet়.
Plaats nu de gsm-module op de steekverbinding van de hoofdprintplaat en druk de module vast.
- Plaats de antennekabel en plank de antennne op een geschikte plaats in de behuizing vast.
- Sluit de sirene opniew aan en zorg ervoor dat de microloon correct is aangebracht. Maak de behuizingsachterwand opniew aan de frontafdekking vast.
- Steek de stekker voor de luidspreker en de stekker voor het accuvak (2) er opnieuw in. Bevestig de awhile met de vier behuizingsschroeven (1).
- Hang de behuizing in de wandmontageplaat en verbind de lintkabel opniew. Zorg ervoor dat er geen kabels in de behuizing ingeklemd zich en schroef de behuizing aan de wandmontageplaat vast.
Programmeren
Om deprogramming aan de centrale af te sluiten, gelieve rekening te houden met de installment- en bedieningshandleiding.
Als de gsm-module door de centrale herkend ward, verschijnt in het gebruikersmenu van de Secvest onder het menupunt „Systeemopties → Comm. info"
"Communicatie : PSTN, GSM".
Bovendien worden het IMEI-nummer van de gsm-module, de actuele signalsterkte, de gsm-netnaam en het telefoonnummer van de SIM-kaart weergegeven. Het telefoonnummer van de SIM-kaart worden alleen weergegeven als uw serviceprovider het telefoonnummer op de kaart opgeslagen heeft. Als de signalsterkte te zwak is,要去 u de alarmcentrale op een andereplaats aanbrengen of要去 u van serviceprovider wisselen.
Dit toestel voldoet aan de eisen van de EU-richtlijn 1999/5/EG van het Europese parlement en van de raad van 9 maart 1999 over draadloze installaties en telecommunicatiezendinrichtingen en de wederzijdse erkenning van hun conformiteit.
Deze conformiteitsverklaring is verkrijgbaar onder:
