GEBRUIKSAANWIJZING FUMO50001 ABUS

Installatie- en gebruikershandleidingInhoud

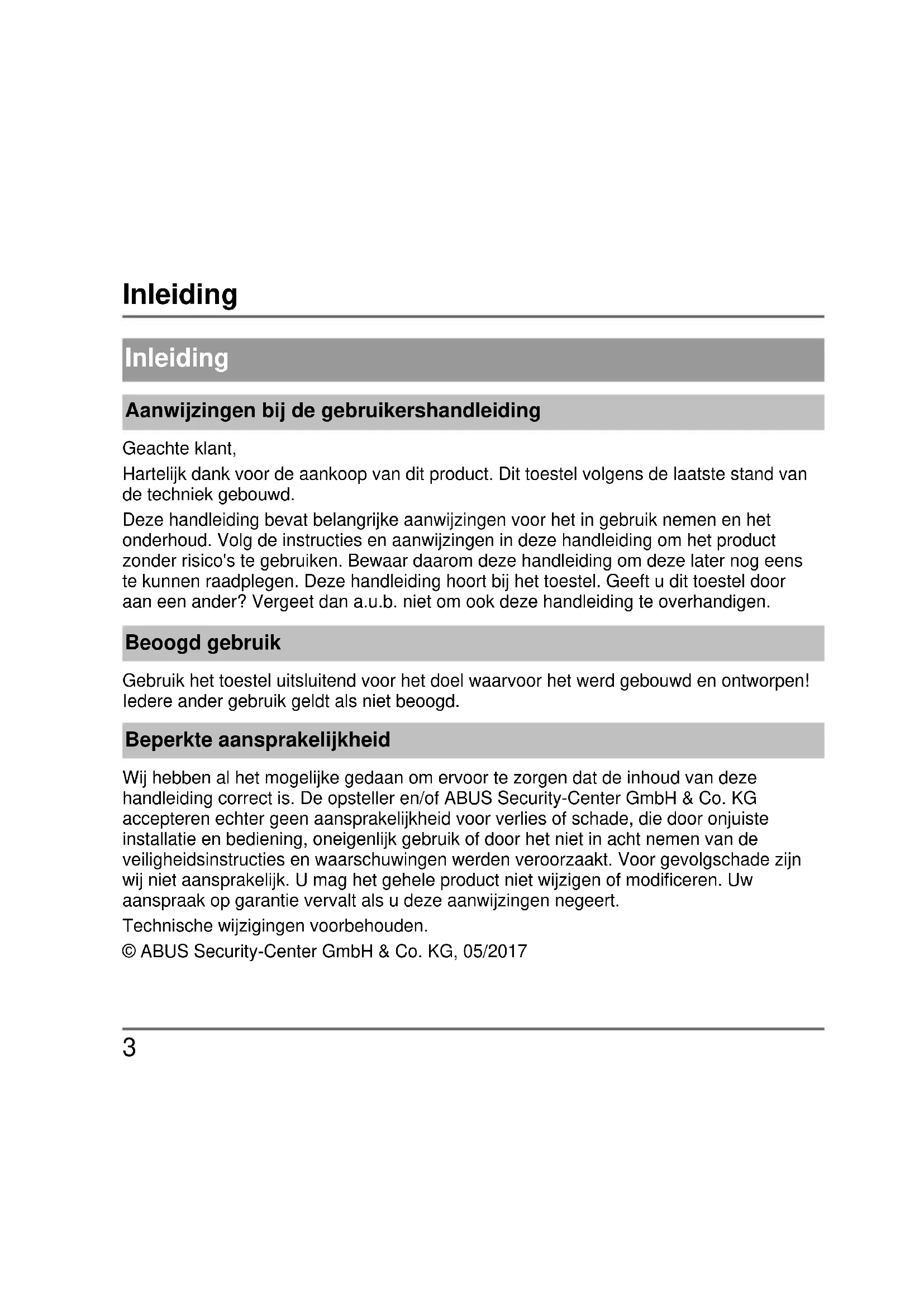

Inleiding Aanwijzingen bij de gebruikershandleiding Geachte klant, Hartelijk dank voor de aankoop van dit product. Dit toestel volgens de laatste stand van de techniek gebouwd. Deze handleiding bevat belangrijke aanwijzingen voor het in gebruik nemen en het onderhoud. Volg de instructies en aanwijzingen in deze handleiding om het product zonder risico's te gebruiken. Bewaar daarom deze handleiding om deze later nog eens te kunnen raadplegen. Deze handleiding hoort bij het toestel. Geeft u dit toestel door aan een ander? Vergeet dan a.u.b. niet om ook deze handleiding te overhandigen. Beoogd gebruik Gebruik het toestel uitsluitend voor het doel waarvoor het werd gebouwd en ontworpen! Iedere ander gebruik geldt als niet beoogd. Beperkte aansprakelijkheid Wij hebben al het mogelijke gedaan om ervoor te zorgen dat de inhoud van deze handleiding correct is. De opsteller en/of ABUS Security-Center GmbH & Co. KG accepteren echter geen aansprakelijkheid voor verlies of schade, die door onjuiste installatie en bediening, oneigenlijk gebruik of door het niet in acht nemen van de veiligheidsinstructies en waarschuwingen werden veroorzaakt. Voor gevolgschade zijn wij niet aansprakelijk. U mag het gehele product niet wijzigen of modificeren. Uw aanspraak op garantie vervalt als u deze aanwijzingen negeert. Technische wijzigingen voorbehouden. © ABUS Security-Center GmbH & Co. KG, 05/2017Veiligheidsinstructies

Veiligheidsinstructies Verklaring van symbolen De volgende symbolen worden in de handleiding danwel op het toestel gebruikt: Symbool Signaalwoord Betekenis

Gevaar Waarschuwing voor letsel- of gezondheidsrisico's.

Gevaar Waarschuwing voor letsel- of gezondheidsrisico's door elektrische spanning.

Belangrijk Waarschuwing voor mogelijke schade aan het toestel of de accessoires.

Aanwijzing Verwijzing naar belangrijke informatie. Verpakking

Gevaar Houd het verpakkingsmateriaal buiten bereik van kinderen - verstikkingsgevaar! Verwijder eerst het verpakkingsmateriaal voordat het toestel gebruikt gaat worden.Leveringsomvang | Technische gegevens

Bedrijfstemperatuur - 10 tot + 55 °C Luchtvochtigheid max. 93 % (niet condenserend) Stroomverbruik GSM stand-by: 15 mA GSM actief: 140 mA Kabellengte antenne ca. 300 cm Antennestekker MMCX (aan kabel) 50 ohm Antenneaansluiting MMCX (aan module) 50 ohm Werkingsprincipe en eigenschappenAfvoer | Conformiteit

Algemeen De gsm-module Secvest (FUMO50001) is een optionele module voor het draadloze alarmsysteem Secvest (FUAA50XXX). Dit product moet worden geïnstalleerd door een gespecialiseerd bedrijf. Belangrijk: Op de centrale moet S/W V2.00.00 of hoger geïnstalleerd zijn. Met deze module is communicatie mogelijk via het mobiele gsm-netwerk naar vaste en mobile telefoonaansluitingen. Bovendien kunnen sms-berichten worden verstuurd en analoge meldkamerprotocollen worden overgedragen. De module wordt in de alarmcentrale ingebouwd. Het moederbord beschikt daarvoor over een bijpassend slot. De antennekabel wordt direct op de module aangesloten. De module kan met een interne of externe antenne worden gebruikt. Omschakeling vindt plaats in het „Setupmenu“ „Systeem“ „Hardware“ „Gsm-antenne“ (intern/extern)

Aanwijzing Voordat u aan de installatie begint, controleert u of de gekozen serviceprovider, de installatieplek van het draadloze alarmsysteem Secvest en de mogelijke positie van de antenne geschikt zijn voor gsm-overdracht. Wij adviseren simkaarten op basis van een contract te gebruiken om verzekerd te zijn van de overdracht. Prepaidkaarten werken niet als ze onvoldoende tegoed hebben. De externe antenne moet buiten de centrale worden opgebouwd. Deze wordt gebruikt om een eventueel slechte gsm-ontvangst te verbeteren. Omdat de module reeds een interne antenne heeft, is het gebruik van de extra antenne optioneel. Het gebruik ervan wordt echter aanbevolen.Werkingsprincipe en eigenschappen

Ondeskundige of onzorgvuldige installatiewerkzaamheden kunnen tot de verkeerde interpretatie van signalen leiden. De gevolgen kunnen bijvoorbeeld een vals alarm zijn. De kosten voor het eventueel uitrukken van hulpdiensten, bijv.: brandweer of politie, moet de gebruiker van de installatie betalen.

Gevaar Om de module te installeren moet de centrale spanningsloos worden gemaakt, daarvoor moet ook de noodstroomaccu worden losgekoppeld. Voor eventuele schade die ontstaat door het niet opvolgen van de instructies wordt geen aansprakelijkheid aanvaard. Ook de garantie vervalt bij het niet naleven van de instructies.Werkingsprincipie en eigenschappen

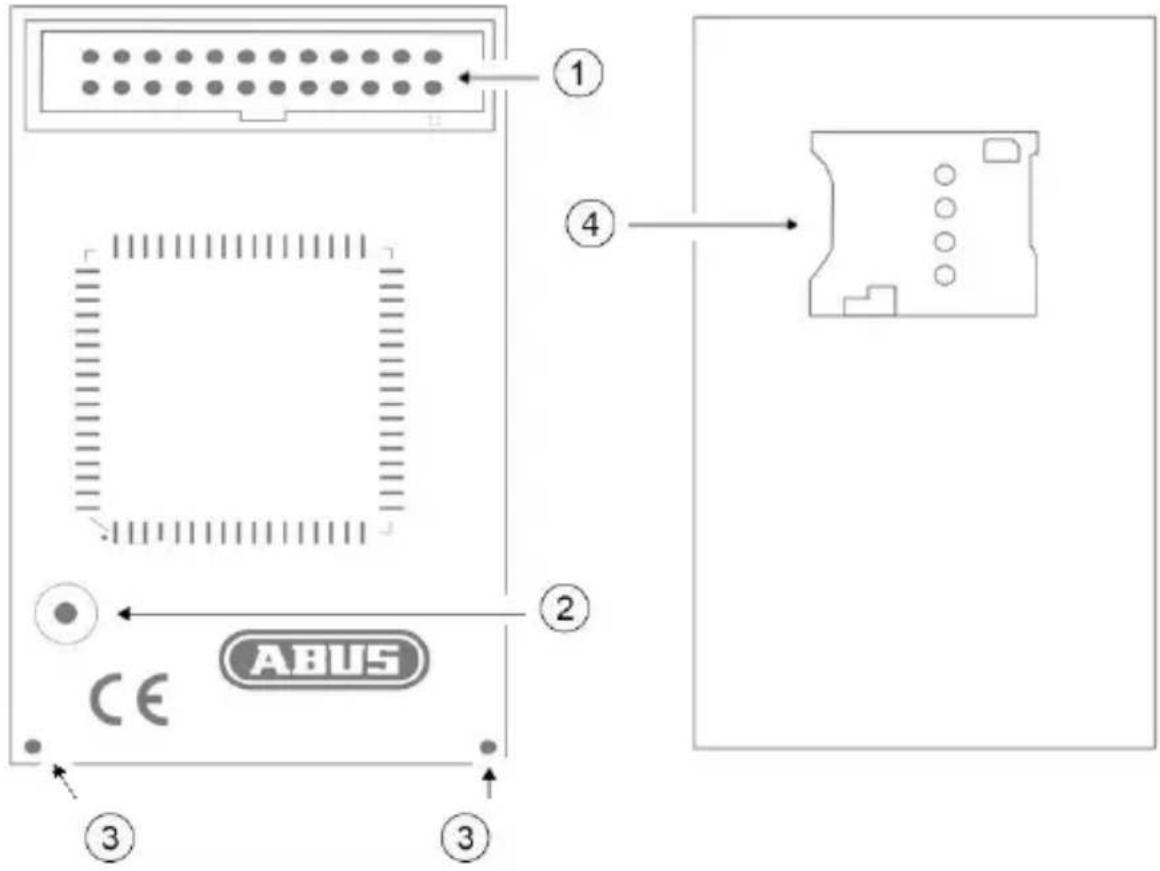

Beschrijving van het toestel

Aansluiting voor de externe gsm-antenne

Gaten voor kunststofhouder

Achterzijde VoorzijdeMontage

Montage Antenne positioneren Voordat u aan de installatie van de gsm-module begint, kiest u een geschikte positie voor de antenne. Houd daarbij rekening met de lengte van de antennekabel. Houd rekening met de onderstaande punten die een positief effect op de signaalsterkte hebben:

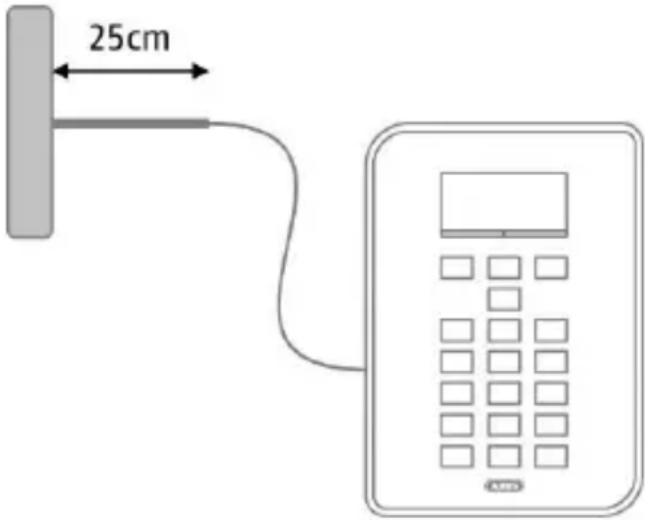

Aanwijzing Monteer de antenne zo hoog mogelijk. Monteer de antenne zo ver mogelijk van het alarmsysteem verwijderd. Houd minstens één meter afstand tot metalen voorwerpen (betonstaal in de wand, leidingen, buizen, metalen kasten etc.). Zorg ervoor dat minstens 25 cm van de kabel horizontaal van de antenne weggeleid wordt. (zie afbeelding)Montage

Signaalsterkte testen Er zijn 2 mogelijkheden om de signaalsterkte vooraf te testen:

1. Door de gsm-module tijdelijk in het alarmsysteem te bouwen

Lees daarvoor de stappen voor het inbouwen van de module in deze handleiding. Zorg er echter voor dat de simkaart geregistreerd is. Controleer of de simkaart niet met een pincode beveiligd is.

2. Door een mobiele telefoon te gebruiken

Gebruik voor de test dezelfde provider of plaats de simkaart die uiteindelijk in de gsm- module wordt gebruikt tijdelijk in de mobiele telefoon. Houd de telefoon exact op de plaats waar u de gsm-antenne wilt monteren en controleer de signaalsterkte.

Aanwijzing Als u een positie met goede signaalsterkte (min. 2 balkjes aan de telefoon) heeft gevonden, dient u er rekening mee te houden dat het centrum van de antenne zich binnen 2 cm rondom dit punt bevindt. Gsm-golven zijn namelijk zeer kort en reeds kleine afwijkingen kunnen een duidelijke afzwakking van het signaal tot gevolg hebben. Dat heeft vooral bij een algemeen laag niveau grote effecten en verhindert mogelijk het inbellen van de module in het gsm-netwerk. Gsm-module inzetten

Aanwijzing Als de alarmcentrale reeds in werking is, zet u de centrale in de setupmodus. Dan wordt er bij het openen van de behuizing geen sabotagealarm geactiveerd.

Open de behuizing van het draadloze alarmsysteem Secvest.Montage

Til voorzichtig het deksel van het draadloze alarmsysteem Secvest van de behuizingsbodem af. (afb. 01)

Maak de centrale spanningsloos en trek de vlakbandkabel die de dekselprintplaat met het moederbord verbindt voorzichtig los. (stappen 1-3 in afb. 02)

Voer de antennekabel van buitenaf door de kabelopeningen in de behuizing. Bevestig de antenne buiten de behuizing.

Sluit de gsm-antenne op de gsm-module aan.

Plaats de simkaart in de kaarthouder van de gsm-module. De code van de simkaart moet uitgeschakeld of „0000“ zijn. (afb. 03)

Breng de meegeleverde kunststofhouders op de gsm-module aan. Plaats de gsm-module nu voorzichtig op de slots van het moederbord en druk deze vast. Let erop dat u de pinnen niet verbuigt. (afb. 04)

Verbind nu de dekselprintplaat met het moederbord. Sluit de spanning van de Secvest en de noodstroomaccu weer aan (stappen 1-3 in afb. 05).

Plaats het deksel op de bodembehuizing en draai de sluitschroef vast. (afb. 06)

Pas desgewenst de instellingen van het draadloze alarmsysteem in het setupmenu aan. Test de werking van de gsm-module in het testmenu van het alarmsysteem.Montage

Afb. 01 Afb. 02 Afb. 03 Afb. 04Montage

Afb. 05 Afb. 06Indicaties en functies

Indicaties en functies Ingebruikname en programmering

Volg de aanwijzingen in de installatie- en gebruikshandleiding van de centrale, om de programmering van de centrale af te sluiten. De opties voor de programmering van de communicatie van het alarmsysteem vindt u in het setupmenu onder het punt „Communicatie“. Houd er rekening mee dat de centrale de instelmogelijkheden van de gsm-module niet weergeeft als deze niet is aangesloten. Als de gsm-module door de centrale herkend is, verschijnt in het setupmenu van de Secvest onder het menupunt „Info“ „Communicatie“ de indicatie „GSM“. Bovendien worden de naam van het gsm-netwerk met de actuele signaalsterkte, de IMEI, het telefoonnummer van de simkaart, de IMSI en het versienummer van de module aangegeven. Het telefoonnummer van de simkaart wordt alleen weergegeven als uw serviceprovider het telefoonnummer op de kaart heeft opgeslagen.

Aanwijzing Als de signaalsterkte te zwak is, moet u de alarmcentrale ergens anders aanbrengen of de meegeleverde antenne op een plek plaatsen met een optimale signaalsterkte. Informeer vooraf bij uw serviceprovider over de reikwijdte van het netwerk. U kunt eventueel van serviceprovider wisselen. Werking centrale testen Om te testen of de gsm-module goed werkt, gaat u in het setupmenu naar het punt „Test“. In het menupunt „NSL-reporting“ “GSM“ verschijnen de geprogrammeerde NSL-telefoonnummers. Deze moeten al van tevoren geprogrammeerd zijn. Hier kan de overdracht van het ingestelde meldkamerprotocol getest worden. Onder het menupunt „Kiezer“ “GSM“ kan de werking van de spraaktelefonie worden getest door hetIndicatie en functie

invoeren van een telefoonnummer. Via het menupunt „SMS“ is het mogelijk om na het invoeren van een telefoonnummer een test-sms via het gsm-netwerk te versturen. In het gebruikersmenu kunt u in het menu onder „Test“ een normale testoproep uitvoeren. Als u een prepaidkaart gebruikt, kunt u later via deze menu-optie tevens beltegoed laden. Voor het kiezen van functies zijn tijdens het opladen ook de toetsen „*“ en „#“ beschikbaar. Simkaart registreren Kies in het gebruikersmenu de optie „Test“ „Telefoonoproep“. Kies het door de provider aangegeven telefoonnummer en volg de aanwijzingen van de serviceprovider. Houd er rekening mee dat de gsm-module geen inkomende sms-berichten van de provider kan weergeven. Voor een handmatige vrijschakeling zijn op het toetsenbord de toetsen „*“ en „#“ beschikbaar.

Aanwijzing Als er problemen optreden bij de registratie van de simkaart, worden de volgende foutmeldingen op het display weergegeven: „Not Reg.“ Niet geregistreerd; de gsm-module zoekt niet naar een nieuwe serviceprovider. „Reg. Home“ Geregistreerd; thuisnetwerk („Reg. Home“) wordt vervangen door de naam van de provider op het moment dat deze beschikbaar is. „Searching...“ Niet geregistreerd; de gsm-module zoekt naar een serviceprovider. „Reg. Denied“ Registratie afgewezen. „Reg. Unknown“ Onbekend „Reg. Roam“ Geregistreerd; roamingnetwerk („Reg. Roam“) wordt vervangen door „*“ de naam van de roamingprovider op het moment dat deze beschikbaar is.Indicaties en functies

Opmerkingen over serviceproviders Volg in eerste instantie de instructie van de provider voor de registratie van de simkaart. Wij adviseren om de kaart reeds voor de inbouw met hulp van een mobiele telefoon te registreren, omdat veel providers in het registratieproces met feedback via sms- berichten werken. Gebruik de onderstaande tabel om de relevante gegevens over uw gsm-module te noteren. IMEI-nummer:

Serienummer simkaart:

Aanwijzing ABUS-producten zijn met de grootst mogelijk zorgvuldigheid ontworpen, geproduceerd en op basis van de geldende voorschriften getest. De garantie heeft uitsluitend betrekking op gebreken die op materiaal- of fabrieksfouten duiden op het moment van verkoop. Bij bewijs van een materiaal- of fabrieksfout wordt de module naar keuze van de garantiegever gerepareerd of vervangen. De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode van 2 jaar. Verdergaande aanspraken zijn uitdrukkelijk uitgesloten. ABUS is niet aansprakelijk voor gebreken en schade die zijn veroorzaakt door inwerkingen van buitenaf (bijvoorbeeld doorAfvoer | Conformiteit

transport, inwerking van geweld, onjuiste bediening), onjuist gebruik, normale slijtage of het niet in acht nemen van deze handleiding. Bij het indienen van een garantieclaim moet bij het product het originele aankoopbewijs met datum van de aankoop en een korte schriftelijke beschrijving van het gebrek worden gevoegd. Als u gebreken aan de gsm-module vaststelt, die bij de aankoop reeds aanwezig waren, wendt u zich binnen de eerste twee jaar direct aan uw verkoper. Afvoer
