BEDIENUNGSANLEITUNG FUMO50001 ABUS

DE Installations- und Bedienungsanleitung

Inhalt

Einführung 3

Sicherheitshinweise .... 4

Lieferumfang 5

Technische Daten 5

Funktionsprinzip und Leistungsmerkmale 6

Montage 9

Anzeigen und Funktionen 14

Gewährleistung 16

Entsorgung 17

Konformitätserklärung 17

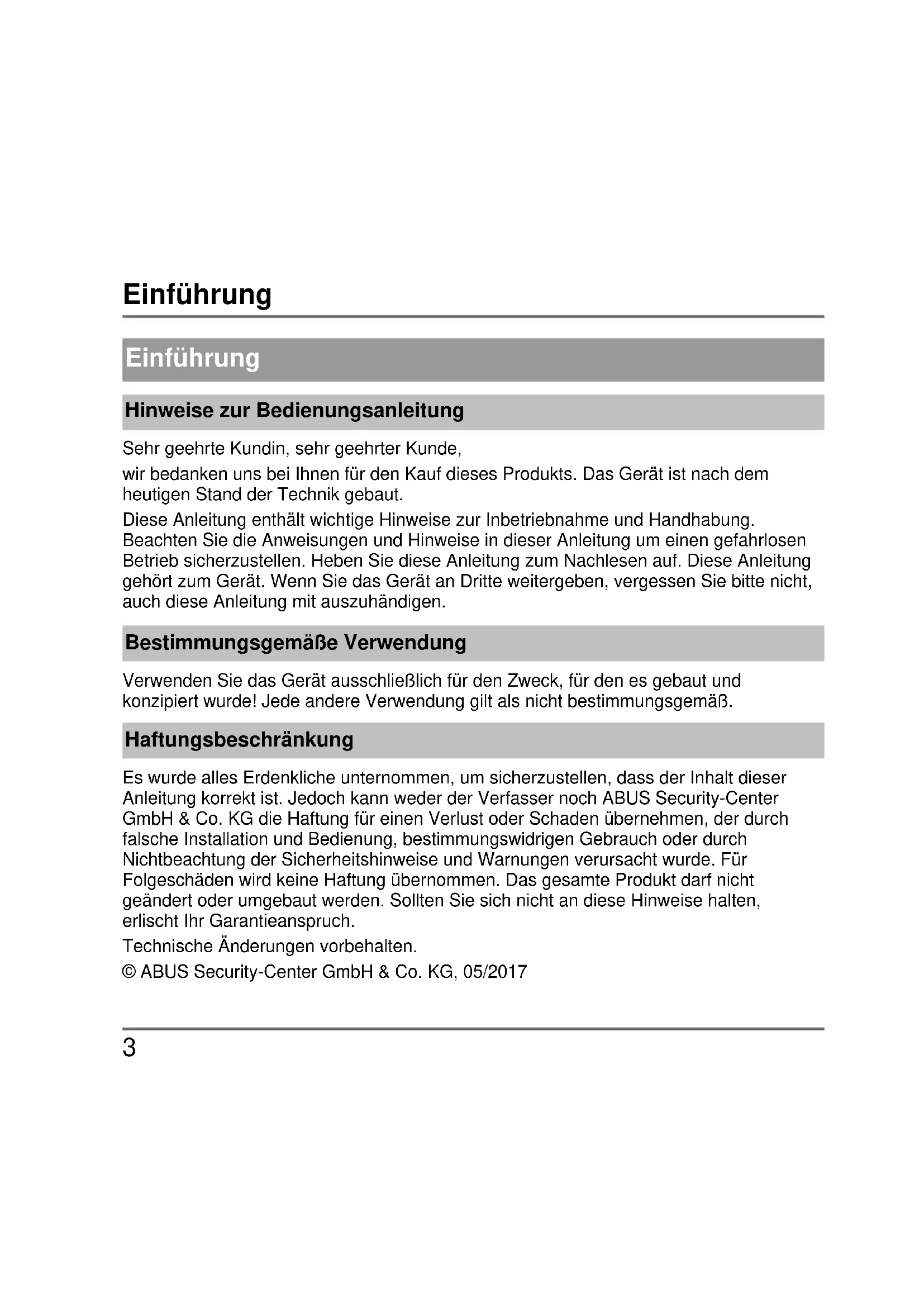

Einführung

Hinweise zur Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf dieses Produkts. Das Gerät ist nach dem heutigen Stand der Technik gebaut.

Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung um einen gefahrlosen Betrieb sicherzustellen. Heben Sie diese Anleitung zum Nachlesen auf. Diese Anleitung gehört zum Gerät. Wenn Sie das Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit auszuhändigen.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck, für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Haftungsbeschränkung

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten, erlischt Ihr Garantieanspruch.

Technische Änderungen vorbehalten.

© ABUS Security-Center GmbH & Co. KG, 05/2017

Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol	Signalwort	Bedeutung
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit.
	Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
	Hinweis	Hinweis auf wichtige Informationen.

Verpackung

Gefahr

- Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!

- Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Lieferumfang | Technische Daten

Lieferumfang

- Secvest GSM Modul

- GSM Antenne

• Installations- und Bedienungsanleitung

- Montagematerial

Technische Daten

- Abmessungen (LxBxH)

63 x 40 x 12 mm

- Frequenzbereich

850/900/1800/1900 MHz

• Max. Ausgangsleistung

EGSM 850 Class4/2W, EGSM 900 Class4/2W EGSM 1800 Class1/1W, EGSM 1900 Class1/1W

- SIM Karte Typ

Micro SIM (3FF) 1,8V / 3,0V, 15 x 12 mm

- Mobilnetz

SIM Karte und Netzanbieter, der 2G unterstützt II

- Umweltklasse

- 10 °C bis + 55 °C

- Betriebstemperatur

max. 93 % (nicht kondensierend)

- Luftfeuchtigkeit

GSM standby:15mA

- Stromverbrauch

GSM aktiv: 140mA

- Kabellänge Antenne

ca. 300 cm

- Antennenstecker

MMCX (am Kabel) 50 Ohm

- Antennenbuchse

MMCX (am Modul) 50 Ohm

Funktionsprinzip und Leistungsmerkmale

Funktionsprinzip und Leistungsmerkmale

Allgemeines

Das Secvest GSM Modul (FUMO50001) ist ein optionales Zusatzmodul für die Secvest Funkalarmanlage (FUAA50XXX). Dieses Produkt bedarf der Installation durch einen Fachbetrieb.

Wichtig

Auf der Zentrale muss S/W V2.00.00 oder höher installiert sein.

Es ermöglicht die Kommunikation über das GSM Mobilfunknetz zu stationären und mobilen Telefonanschlüssen. Zusätzlich ermöglicht es das Absenden von Kurzmitteilungen (SMS-Nachricht) und die Übertragung von analogen Leitellenprotokollen.

Das Modul wird in das Innere der Alarmzentrale eingebaut. Die Hauptplatine verfügt dazu über eine entsprechende Steckverbindung. Das Antennenkabel wird direkt am Modul angeschlossen. Das Modul kann mit einer auf der Platine integrierten oder einer externen Antenne betrieben werden. Die Umschaltung erfolgt im „Errichtermenü“ → „System“ → „Hardware“ → “GSM Antenne“ (intern/extern)

Hinweis

• Bevor Sie mit der Installation beginnen, prüfen Sie bitte, ob der gewählte Serviceprovider und der Installationsort der Secvest Funkalarmanlage sowie die mögliche Position der Antenne für eine GSM Übertragung geeignet sind.
• Grundsätzlich empfehlen wir den Einsatz von Vertragskarten um eine sicher Übertragung sicher zu stellen. Prepaid Karten haben ohne ausreichendes Guthaben keine Funktion.

Funktionsprinzip und Leistungsmerkmale

	Die externe Antenne ist außerhalb der Zentrale zu verbauen. Sie dient dazu um bei schlechtem GSM Pegel diesen zu verbessern. Da das Modul bereits eine interne Antenne besitzt, ist diese optional, jedoch wird die Verwendung empfohlen.
	Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen.
Gefahr	Um das Modul einzusetzen ist die Zentral spannungslos zu machen, dazu ist auch das Abstecken des Notstrom Akkus erforderlich. Für etwaige Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Auch der Garantieanspruch erlischt bei Nichtbeachtung.

Funktionsprinzip und Leistungsmerkmale

Gerätebeschreibung

1	Anschlussleiste
2	Anschlussbuchse für die externe GSM Antenne
3	Löcher für Kunststoffhalter
4	SIM Kartenhalter

Rückseite

① ② ③ ④ ③ CE ABUS

Vorderseite

Montage

Positionierung der Antenne

Bevor Sie mit der Installation des GSM Moduls beginnen, entscheiden Sie sich für eine geeignete Position der Antenne. Beachten Sie dabei die Kabellänge der Antenne.

Für eine gute Signalstärke haben folgende Punkte eine positive Wirkung und sind zu beachten:

Hinweis

• Bringen Sie die Antenne so hoch wie möglich an.
• Bringen Sie die Antenne so weit wie möglich von der Alarmanlage entfernt an.
• Halten sie mindestens einen Meter Abstand zu metallischen Gegenständen (Stahlverstrebungen in der Wand, Leitungen, Rohren, Metallschränken usw.).
• Stellen Sie sicher, dass mindestens 25 cm des Kabels horizontal von der Antenne wegführen. (siehe Abbildung)

25cm

Vortest der Signalstärke

Es gibt 2 Möglichkeiten die Signalstärke vorab zu testen:

1. Durch temporären Einbau des GSM Moduls in die Alarmanlage

Beachten Sie bitte hierzu die beschriebenen Schritte zum Einsetzen des Moduls in dieser Anleitung. Stellen Sie vor ab aber sicher, dass die eingesetzte SIM Karte registriert ist. Vergewissern Sie sich, dass die SIM Karte nicht durch einen PIN gesperrt ist.

2. Durch Verwendung eine Mobiltelefons

Stellen Sie hierbei sicher, dass derselbe Provider für den Test benutzt wird, oder verwenden Sie im Mobiltelefon kurzfristig die SIM Karte, die schlussendlich im GSM Modul zum Einsatz kommt. Halten Sie das Telefon an exakt die Stelle, an der Sie die GSM Antenne montieren wollen und prüfen Sie die Signalstärke.

Hinweis

Haben Sie eine Position mit guter Signalstärke (mind. 2 Balken am Telefon) gefunden, beachten Sie, dass das Zentrum der Antenne sich innerhalb von 2 cm um diesen Punkt befindet, da die GSM Wellenlänge sehr kurz ist und bereits kleine Abweichungen zu einer deutlichen Verschlechterung des Signals führen können. Das hat insbesondere bei allgemein schlechtem Pegel große Auswirkungen und kann das Einbuchen des Moduls in das GSM Netz verhindern.

Einsetzen des GSM Moduls

Hinweis

Ist die Alarmzentrale bereits in Betrieb, setzen Sie die Zentrale in den Errichtermodus. Beim Öffnen des Gehäuses wird nun kein Sabotagealarm ausgelöst.

1. Öffnen Sie das Gehäuse der Secvest Funkalarmanlage.

Montage

2	Heben Sie vorsichtige den Deckel der Secvest Funkalarmanlage vom Gehäuseboden ab. (Abb. 01)
3	Machen Sie die Zentrale spannungslos und stecken das Flachbandkabel, das Deckel- und Hauptplatine verbindet, vorsichtig ab. (Schritte 1-3 in Abb. 02)
4	Verlegen Sie das Antennenkable von außen durch die Kabelöffnungen in das Innere des Gehäuses. Befestigen Sie die Antenne außerhalb des Gehäuses.
5	Schließen Sie die GSM Antenne an das GSM Modul an.
6	Setzen Sie die SIM Karte in den Kartenhalter des GSM Moduls ein.Der Code der SIM-Karte muss abgeschaltet oder auf „0000“ gestellt sein. (Abb. 03)
7	Versehen Sie das GSM Modul mit den mitgelierten Kunststoffhaltern.Setzen Sie nun das GSM-Modul vorsichtig auf die Steckverbindungen der Hauptplatine und drücken Sie es fest. Achten Sie darauf die PINs nicht zu verbiegen. (Abb. 04)
8	Verbinden Sie nun die Deck- mit der Hauptplatine. Versorgen Sie die Secvest wieder mit Spannung und stecken Sie den Notstrom-Akku wieder an (Schritte 1-3 in Abb. 05)
9	Setzten Sie den Deckel auf das Bodengehäuse und ziehen Sie die Verschlussschraube fest. (Abb. 06)
10	Nehmen Sie die gewünschten Einstellungen an der Funkalarmanlage im Errichtermenü vor. Prüfen Sie die Funktion des GSM Module im Testmenü der Alarmanlage.

Anzeigen und Funktionen

Inbetriebnahme und Programmierung

Um die Programmierung an der Zentrale abzuschließen, beachten Sie bitte die Installations- und Benutzeranleitung der Zentrale. Die Optionen zur Programmierung der Kommunikation der Alarmanalage finden Sie im Errichtermenü unter den Punkt „Kommunikation“. Beachten Sie, dass die Zentrale die Einstellmöglichkeiten des GSM Moduls nicht anzeigt, falls dieses nicht gesteckt ist.

Wenn das GSM-Modul von der Zentrale erkannt wurde, erscheint im Errichtermenü der Secvest unter dem Menüpunkt „Info“ → „Kommunikation“ die Anzeige „GSM“. Zudem werden Ihnen der GSM Netzname mit der aktuellen Signalstärke, die IMEI, die Rufnummer der SIM-Karte, die IMSI und die Versionsnummer des Moduls angezeigt. Die Anzeige der Rufnummer der SIM Karte erfolgt nur, wenn Ihr Serviceprovider die Rufnummer auf der Karte hinterlegt hat.

Falls die Signalstärke zu schwach ist, sollten Sie die Alarmzentrale an einem anderen Ort anbringen oder die mitgelieferte Antenne so anbringen, dass die Signalstärke optimal ist. Bitte erkundigen Sie sich vorab über die Netzabdeckung Ihres Serviceproviders, ggf. ist dieser zu wechseln.

Testen der Funktion an der Zentrale

Um die Funktionalität des GSM Moduls zu testen, gehen Sie im Errichtermenü zum Punkt "Test". Im Menüpunkt „NSL-Reporting“ → "GSM" erscheinen die programmierten NSL Rufnummern. Diese müssen zuvor programmiert worden sein. Hier kann die Übertragung des eingestellten Leitellenprotokolls getestet werden. Unter dem Menüpunkt „Sprachwählgerät“ → "GSM" ist durch Auswahl einer Telefonnummer die Funktion der Sprachtelefonie zu testen. Der Menüpunkt „SMS“ ermöglicht, nach Auswahl einer Rufnummer, das Versenden einer Test SMS über das GSM Netz.

Anzeige und Funktion

Im Benutzermenü können Sie im Menü unter „Test“ einen normalen Testanruf tätigen. An dieser Stellen können Sie später auch eine eventuell eingesetzte prepaid-Karte mit Guthaben aufladen. Zur Auswahl von Funktionen stehen Ihnen während des Aufladeprozesses auch die Tasten „*“ und“#“ zur Verfügung.

SIM Karte registrieren

Wählen Sie die im Benutzermenü die Option „Test“ → “Telefonanruf”. Wählen Sie die vom Provider angegebene Rufnummer und folgen Sie den Anweisungen des Serviceproviders. Beachten Sie, dass das GSM Modul keine eingehenden SMS der Provider wiedergeben kann. Für eine manuelle Freischaltung stehen Ihnen an der Tastatur die Tasten „*“ und „#“ zur Verfügung.

Hinweis	Falls Probleme bei der Registrierung der SIM Karte auftreten, werden folgende Fehlermeldungen im Display angezeigt:
"Not Reg."		Nicht registriert; das GSM Modul sucht nicht nach einem neuen Serviceprovider.
"Reg. Home"		Registriert; Heimnetzwerk ("Reg. Home" wird ersetzt durch Provider Name, sobald dieser verfügbar ist.
"Searching..."		Nicht registriert; GSM Modul sucht nach einem Provider
"Reg. Denied"		Registrierung abgelehnt
"Reg. Unknown"		Unbekannt
"Reg. Roam"		Registriert; Roaming Netz („Reg. Roam“) wird ersetzt durch '*' Roaming Provider Name, sobald dieser verfügbar ist)

Hinweise zu Serviceprovidern

Beachten Sie in erster Linie die Angaben des Providers zur Registrierung der SIM Karte. Wir empfehlen die Karte bereits vor Einbau über ein Mobiltelefon zu registrieren, da viele Provider im Registrierungsprozess mit SMS Rückantworten arbeiten.

Verwenden Sie die nachfolgende Tabelle um die relevanten Daten zu Ihrem GSM Modul zu notieren.

IMEI No.:

Seriennummer der SIM Karte:

GSM Telefonnummer:

Gewährleistung

Hinweis

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Modul nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.

Entsorgung

Konformität

• Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
• Sollten Sie am GSM Modul einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.

Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EG Richtlinie 2012/19/EU – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Konformitätserklärung

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUMO50001 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUMO50001 >> Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY
