FUMO50001 - Module électronique ABUS - Notice d'utilisation et mode d'emploi gratuit

Marque	ABUS
Modèle	FUMO50001
Type de produit	Module GSM pour système d'alarme sans fil Secvest
Dimensions (L x l x h)	63 x 40 x 12 mm
Plage de fréquences	850/900/1800/1900 MHz
Puissance de sortie max.	EGSM 850/900 Classe 4 (2W), EGSM 1800/1900 Classe 1 (1W)
Type carte SIM	Micro SIM (3FF) 1,8V / 3,0V, 15 x 12 mm
Réseau mobile	2G (GSM)
Classe environnementale	II
Température de fonctionnement	-10 à +55 °C
Humidité de l'air	93% max. (sans condensation)
Consommation électrique (veille)	15 mA
Consommation électrique (actif)	140 mA
Longueur du câble d'antenne	env. 300 cm
Fiche d'antenne	MMCX (sur le câble) 50 Ohm
Douille d'antenne sur module	MMCX 50 Ohm
Fonctions principales	Communication GSM pour alarmes, appels vocaux, SMS, transmission de protocoles analogiques de poste de commande
Montage	À l'intérieur de la centrale d'alarme Secvest (connecteur sur platine principale)
Antenne	Interne ou externe (commutation via menu d'installation)
Version logicielle centrale requise	V2.00.00 ou supérieure
Entretien et nettoyage	Aucun entretien spécifique requis. Nettoyer avec un chiffon sec.
Sécurité	Débrancher la centrale et l'accumulateur avant installation. Utiliser des cartes contractuelles de préférence.
Pièces détachées et réparabilité	Antenne GSM, matériel de montage fournis. Réparation par le fabricant ou revendeur agréé.
Garantie	2 ans
Élimination	Conforme à la directive DEEE (2012/19/UE)

FOIRE AUX QUESTIONS - FUMO50001 ABUS

Quelle carte SIM utiliser avec le module GSM FUMO50001 ?

Utilisez une carte Micro SIM (3FF) 1,8V/3,0V. Il est recommandé d'utiliser une carte contractuelle pour une transmission fiable. Désactivez le code PIN ou réglez-le sur '0000' avant insertion.

Le module GSM fonctionne-t-il avec la 4G ou 5G ?

Non, le module FUMO50001 fonctionne uniquement sur le réseau 2G (GSM 850/900/1800/1900 MHz). Assurez-vous que votre opérateur supporte encore la 2G.

Comment installer le module GSM dans la centrale d'alarme Secvest ?

1. Mettez la centrale hors tension et débranchez l'accumulateur. 2. Ouvrez le boîtier. 3. Branchez le câble d'antenne. 4. Insérez la carte SIM. 5. Enfichez le module sur le connecteur dédié de la platine principale. 6. Remontez le boîtier et remettez sous tension. Référez-vous au menu d'installation pour les réglages.

Comment tester la qualité du signal GSM avant l'installation définitive ?

Testez la couverture réseau à l'emplacement prévu avec un téléphone portable utilisant le même opérateur. Obtenez au moins 2 barres de signal. Vous pouvez aussi monter temporairement le module et vérifier l'intensité dans le menu 'Info' > 'Communication' de la centrale.

L'antenne externe est-elle obligatoire ?

Non, le module possède une antenne interne. Cependant, si le signal est faible, il est fortement recommandé d'installer l'antenne externe fournie à l'extérieur du boîtier pour améliorer la réception.

Que faire si le module GSM n'est pas détecté par la centrale ?

Vérifiez d'abord que la centrale utilise la version logicielle V2.00.00 ou supérieure. Assurez-vous que le module est correctement enfiché et que la carte SIM est insérée correctement. Vérifiez aussi que le signal GSM est suffisant.

Comment envoyer un SMS de test avec le module GSM ?

Dans le menu d'installation, allez dans 'Communication' > 'SMS' et entrez un numéro de téléphone. Le module enverra un SMS de test sur le réseau GSM.

Que signifient les messages d'erreur 'Not Reg.', 'Searching...', etc. ?

'Not Reg.' : non enregistré, le module ne cherche pas de réseau. 'Searching...' : recherche en cours. 'Reg. Home' : enregistré sur le réseau domestique. 'Reg. Denied' : enregistrement refusé (vérifiez carte SIM et crédit). 'Reg. Roam' : enregistré en itinérance.

Puis-je utiliser une carte prépayée avec ce module ?

Oui, mais elle doit être suffisamment créditée. Les cartes prépayées sans crédit ne fonctionneront pas. Pour les recharger, utilisez le menu utilisateur 'Test' > 'Appel téléphonique' avec les touches * et #.

Quelle est la garantie du module GSM FUMO50001 ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts matériels et de fabrication. Conservez le ticket de caisse original. Pour toute réclamation, contactez votre revendeur.

MODE D'EMPLOI FUMO50001 ABUS

FR Instructions d'installation et d'utilisation

Sommaire

Introduction 3

Consignes de sécurité....4

Étendue de la livraison....5

Caractéristiques techniques.... 5

Principe de fonctionnement et caractéristiques...... 6

Montage 8

Affichages et fonctions 13

Garantie.... 15

Élimination.... 16

Déclaration de conformité.... 16

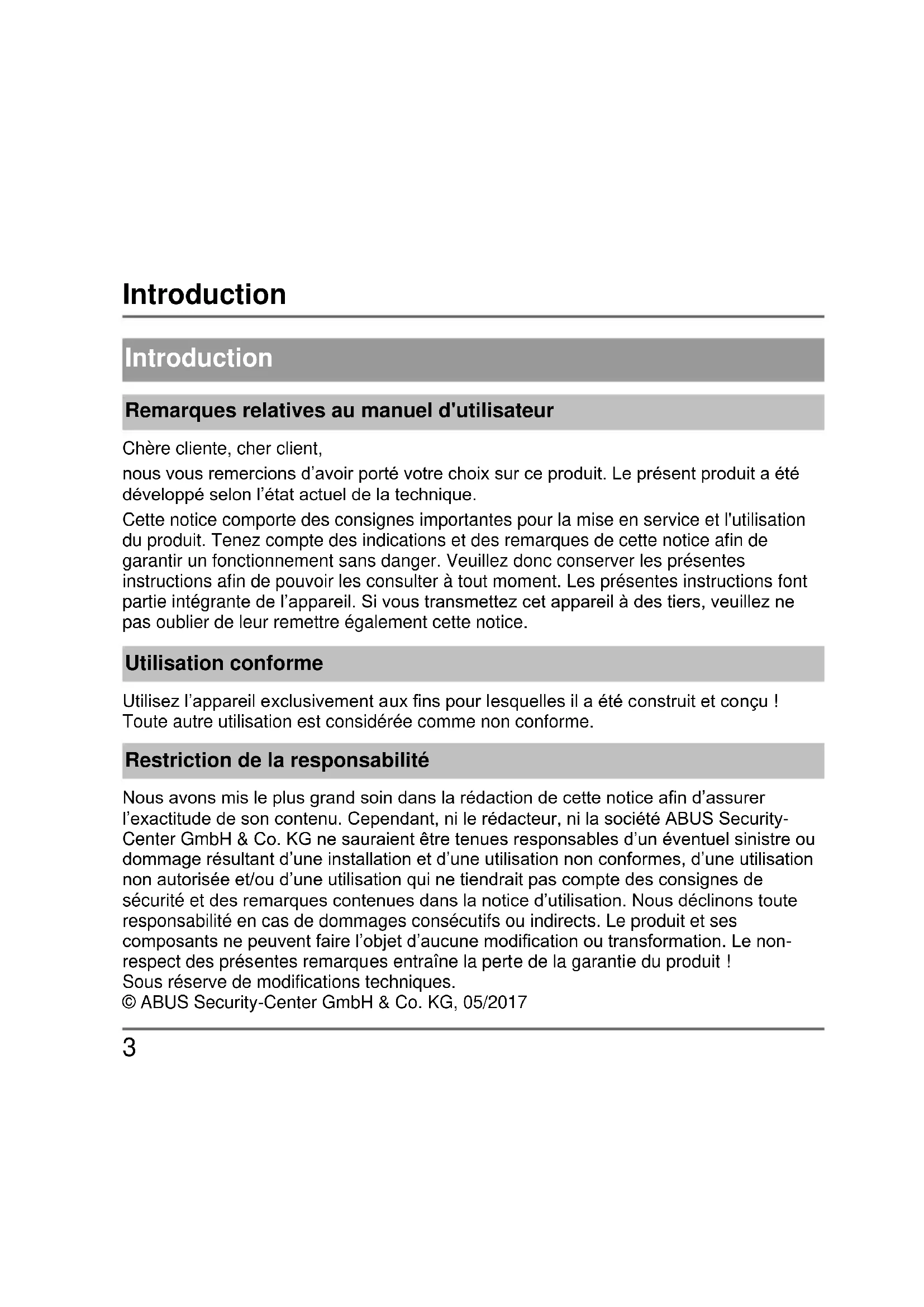

Introduction

Remarques relatives au manuel d'utilisateur

Chère cliente, cher client,

nous vous remercions d'avoir porté votre choix sur ce produit. Le présent produit a été développé selon l'état actuel de la technique.

Cette notice comporte des consignes importantes pour la mise en service et l'utilisation du produit. Tenez compte des indications et des remarques de cette notice afin de garantir un fonctionnement sans danger. Veuillez donc conserver les présentes instructions afin de pouvoir les consulter à tout moment. Les présentes instructions font partie intégrante de l'appareil. Si vous transmettez cet appareil à des tiers, veuillez ne pas oublier de leur remettre également cette notice.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a été construit et conçu ! Toute autre utilisation est considérée comme non conforme.

Restriction de la responsabilité

Nous avons mis le plus grand soin dans la rédaction de cette notice afin d'assurer l'exactitude de son contenu. Cependant, ni le rédacteur, ni la société ABUS Security-Center GmbH & Co. KG ne sauraient être tenues responsables d'un éventuel sinistre ou dommage résultant d'une installation et d'une utilisation non conformes, d'une utilisation non autorisée et/ou d'une utilisation qui ne tiendrait pas compte des consignes de sécurité et des remarques contenues dans la notice d'utilisation. Nous déclinons toute responsabilité en cas de dommages consécutifs ou indirects. Le produit et ses composants ne peuvent faire l'objet d'aucune modification ou transformation. Le non-respect des présentes remarques entraîne la perte de la garantie du produit !

Sous réserve de modifications techniques.

© ABUS Security-Center GmbH & Co. KG, 05/2017

Consignes de sécurité

Signification des pictogrammes

Les pictogrammes suivants sont utilisés dans la documentation ainsi que sur le matériel :

Pictogramme	Mot-signal	Signification
	Danger	Avertissement de risques de blessures ou de risques pour votre santé.
	Danger	Avertissement de risques de blessures ou de risques pour votre santé liés à une tension électrique.
	Important	Consigne de sécurité relative aux dommages possibles sur l'appareil / les accessoires.
	Remarques	Attention, informations importantes.

Emballage

Danger

• Ne laissez pas les emballages ni les petites pièces à portée des enfants : risque d'asphyxie !
• Retirez tout le matériel d'emballage avant d'utiliser l'appareil.

Étendue de la livraison | Caractéristiques techniques

Étendue de la livraison

- Module GSM Secvest

- Antenne GSM

- Instructions d'installation et d'utilisation

- Matériel de montage

Caractéristiques techniques

Dimensions (L x l x h)	63 x 40 x 12 mm
Plage de fréquences	850/900/1800/1900 MHz
Puissance de sortie max.	EGSM 850 Classe 4/2W, EGSM 900 Classe 4/2WEGSM 1800 Classe 1/1W, EGSM 1900 Classe1/1W
Type carte SIM	Micro SIM (3FF) 1,8V / 3,0V, 15 x 12 mm
Réseau mobile	Carte SIM ou opérateur réseau qui supporte la 2G
Classe environnementale	II
Température de fonctionnement	- 10 à + 55 °C
Humidité de l'air	93 % max. (sans condensation)
Consommation électrique	Veille GSM :15 mAGSM activé : 140 mA
Longueur du câble d'antenne	env. 300 cm
Fiche d'antenne	MMCX (sur le câble) 50 Ohm

Principe de fonctionnement et caractéristiques

- Douille d'antenne

MMCX (sur le module) 50 Ohm

Principe de fonctionnement et caractéristiques

Généralités

Le module GSM Secvest (FUMO50001) est un accessoire en option pour le système d'alarme sans fil Secvest (FUAA50XXX). Ce produit doit être installé par une entreprise spécialisée.

Important :

La centrale d'alarme doit disposer de la version logicielle V2.00.00 ou d'une version supérieure.

Il permet de communiquer sur le réseau radio mobile GSM avec des lignes téléphoniques fixes et mobiles. De plus, il permet l'envoi de messages texto (SMS) et la transmission de protocoles analogiques de poste de commande.

Le module est monté à l'intérieur de la centrale d'alarme. À cet effet, la platine principale dispose d'un connecteur correspondant.. Le câble d'antenne se branche directement au module. Le module peut être exploité avec une antenne interne ou externe. La commutation s'effectue sous « Menu d'installation » → « Système » → « Matériel » → « Antenne GSM » (interne/externe)

Attention

- Avant de procéder à l'installation, veuillez contrôler si le fournisseur d'accès et l'emplacement d'installation du système d'alarme sans fil Secvest ainsi que la position possible de l'antenne sont appropriés pour une transmission GSM.

Principe de fonctionnement et caractéristiques

	Par principe, nous recommandons l'utilisation de cartes contractuelles pour garantie une transmission fiable. Les cartes prépayées sans crédit suffisant n'ont pas de fonction.L'antenne externe doit être montée en dehors de la centrale. En cas de signal GSM de mauvaise qualité, elle permet de l'améliorer. Comme le module possède déjà une antenne interne, celle-ci est en option, toutefois son utilisation est recommandée.
	Des travaux d'installation non conformes ou incorrects risquent d'être à l'origine d'erreurs d'interprétation des signaux, ce qui peut notamment entraîner de fausses alarmes. Les coûts d'éventuelles interventions des équipes de secours, telles que : les pompiers ou la police sont à la charge de l'exploitant de la centrale d'alarme.
Danger	Pour mettre le module en service, il faut mettre la centrale hors tension en débranchant aussi l'accumulateur de secours. Nous n'endossons aucune responsabilité en cas de dommages dus à un non respect de ces consignes. Même le droit à la garantie s'éteint en cas de non respect.

Principe de fonctionnement et caractéristiques

Description de l'appareil

1 Baguette de raccordement
2 Douille de raccordement pour l'antenne GSM externe
3 Trous pour le support en plastique
4 Support de carte SIM

Face arrière

Face avant

Montage

Montage

Positionnement de l'antenne

Avant de commencer à installer le module GSM, veuillez choisir une position appropriée pour l'antenne en tenant compte de la longueur du câble de l'antenne.

Les points suivants influent de manière positive sur l'intensité des signaux et doivent être respectés :

Attention

• Installez l'antenne aussi haut que possible.
  • Installez l'antenne aussi loin que possible du système d'alarme.
• Positionnez-la à au moins un mètre de distance d'objets métalliques (renforts métalliques dans les murs, conduites, tubes, armoires métalliques, etc.).
• Assurez-vous qu'au moins 25 cm du câble quittent l'antenne à l'horizontale. (voir figure)

Test préalable de l'intensité du signal

Il existe 2 possibilités pour vérifier l'intensité du signal :

1. Par montage temporaire du module GSM dans le système d'alarme

Pour ce faire, tenez compte des étapes décrites relatives à la mise en œuvre du module dans la présente notice. Assurez-vous cependant auparavant que la carte SIM utilisée est bien enregistrée. Vérifiez que la carte SIM n'est pas bloquée par un code PIN.

2. Par l'utilisation d'un téléphone portable

Assurez-vous de bien utiliser le même fournisseur d'accès pour le test ou utilisez dans le téléphone portable la carte SIM qui sera utilisée au final dans le module GSM. Placez le téléphone exactement là où vous souhaitez monter l'antenne GSM et vérifiez l'intensité du signal.

Attention

Si vous avez trouvé une position avec une bonne intensité du signal (au moins 2 barres sur le téléphone), veillez à ce que le centre de l'antenne se trouve bien dans un cercle de 2 cm de diamètre autour de ce point car la longueur d'onde GSM est très courte et que de légers écarts peuvent conduire à une dégradation sensible du signal. Et plus particulièrement dans le cas d'un signal globalement mauvais, cela a d'importantes conséquences et peut empêcher l'enregistrement du module dans le réseau GSM.

Mise en œuvre du module GSM

Attention

Si le système d'alarme est déjà en service, placer la centrale en mode d'installation. Lors de l'ouverture du boîtier, l'alarme de sabotage ne sera pas déclenchée.

Montage

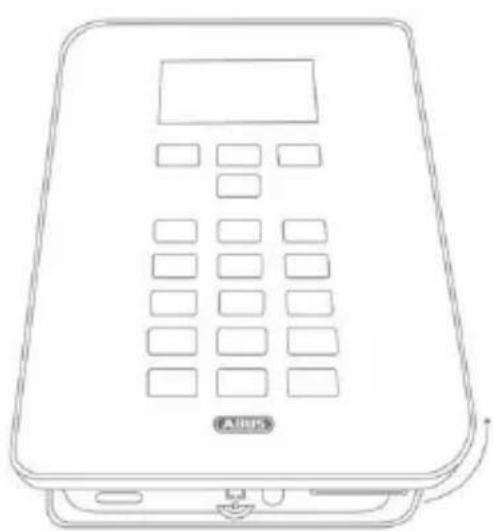

1.	Ouvrez le boîtier du système d'alarme sans fil Secvest.
2	Détachez avec précaution le couvercle du boîtier du système d'alarme sans fil de la partie inférieure du boîtier. (fig. 01)
3	Mettez la centrale hors tension et débranchez avec précaution le câble plat reliant la platine du couvercle et la platine principale. (étapes 1 à 3 dans fig. 02)
4	Introduisez le câble de l'antenne de l'extérieur dans les orifices du câble à l'intérieur du boîtier. Fixez l'antenne à l'extérieur du boîtier.
5	Raccordez l'antenne GSM au module GSM.
6	Insérez la carte SIM dans le support de carte du module GSM._e code de la carte SIM doit être désactivé ou réglé sur « 0000 ».(fig. 03)
7	Équipez le module GSM des supports en plastique fournis.Enfichez alors le module GSM avec précaution sur les connexions de la platine principale et appuyez fermement. Veillez à ne pas tordre les broches. (fig. 04)
8	Reliez maintenant la platine du couvercle et la platine principale. Remettez le Secvest sous tension et rebranchez l'accumulateur de secours (étapes 1 à 3 de la fig 05)
9	Placez le couvercle sur la partie inférieure du boîtier et vissez fermement la vis de fermeture. (fig. 06)
10	Procédez aux réglages souhaités dans le menu d'installation du système d'alarme sans fil. Vérifiez le fonctionnement du module GSM dans le menu de test du système d'alarme.

Affichages et fonctions

Mise en service et programmation

Pour achever la programmation, veuillez consulter les instructions d'installation et d'utilisation de la centrale. Les options de programmation concernant la communication du système d'alarme se trouvent dans le menu d'installation, au point « Communication ». Il faut savoir que la centrale n'affiche pas les options de réglage du module GSM si ce dernier n'est pas branché.

Si le module GSM a été détecté par la centrale, le message « GSM » apparaît dans le menu d'installation Secvest au point de menu « Info » → « Communication ». S'affichent en outre le nom de réseau GSM avec l'intensité actuelle du signal, l'IMEI, le numéro d'appel de la carte SIM, l'IMSI et le numéro de version du module. L'affichage du numéro d'appel de la carte SIM ne se fait que si votre fournisseur d'accès a enregistré le numéro d'appel sur la carte SIM.

Attention

Si l'intensité du signal est trop faible, il faut installer la centrale d'alarme à un autre emplacement ou monter l'antenne fournie pour que l'intensité du signal soit optimale. Veuillez d'abord vous enquérir de la couverture réseau de votre fournisseur d'accès et en changer si nécessaire.

Test du fonctionnement au niveau de la centrale

Pour tester la fonctionnalité du module GSM, ouvrez le point « Test » du menu d'installation. Au point de menu « NSL-Reporting » → « GSM », les numéros d'appel NSL programmés apparaissent. Ces derniers doivent être programmés à l'avance. Ici, il est possible de tester la transmission du protocole de poste de commande configuré. Au point de menu « Numéroteur vocal » → « GSM », le fonctionnement de la téléphonie vocale est testé en entrant un numéro de téléphone. Le point de menu « SMS » permet, après l'entrée d'un numéro d'appel, d'envoyer un SMS de test sur le réseau GSM.

Affichages et fonctionnement

Dans le menu utilisateur, l'option « Test » permet de procéder à un appel test normal. C'est aussi là que vous pourrez plus tard, si vous utilisez une carte prépayée, la recharger le cas échéant. Pendant le processus de chargement, pour sélectionner des fonctions, vous disposez aussi des touches « * » et « # ».

Enregistrement de la carte SIM

Dans le menu utilisateur, sélectionnez l'option « Test » → « Appel téléphonique ». Sélectionnez le numéro d'appel indiqué par le fournisseur d'accès et suivez les instructions du fournisseur d'accès. Veuillez noter que le module GSM ne peut afficher aucun SMS entrant des fournisseurs d'accès. Pour une activation manuelle, vous disposez des touches « * » et « # » sur le clavier.

Messages	Si des problèmes surviennent lors de l'enregistrement de la carte SIM, les messages d'erreur suivants s'affichent à l'écran :
"Not Reg."		Non enregistré ; le module GSM ne recherche pas de nouveau fournisseur d'accès.
"Reg. Home"		Enregistré ; réseau domestique (« Reg. Home » est remplacé par le nom du fournisseur d'accès dès que ce dernier est disponible).
« Searching... »		Non enregistré ; le module GSM recherche un fournisseur d'accès
« Reg. Denied »		Enregistrement refusé
« Reg. Unknown »		Inconnu
« Reg. Roam" »		Enregistré ; réseau en Roaming (« Reg. Roam » est remplacé par le nom du fournisseur d'accès en Roaming dès que ce dernier est disponible)

Affichages et fonctionnement

Indications relatives aux fournisseurs d'accès

Observez en priorité les indications du fournisseur d'accès relatives à l'enregistrement de la carte SIM. Nous recommandons d'enregistrer la carte au moyen d'un téléphone portable avant de la mettre en place, car de nombreux fournisseurs d'accès envoient des SMS de réponse en retour lors de la procédure d'enregistrement.

Utilisez le tableau suivant pour noter les données pertinentes à propose de votre module GSM.

N° IMEI :

numéro de série de la carte SIM :

Numéro de téléphone GSM :

Garantie

Remarques

• Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS qui sont conformes aux normes en vigueur.
• La garantie couvre uniquement les vices résultant de défauts matériels ou de fabrication présents au moment de la vente. En présence d'un défaut matériel ou de fabrication avéré, le module est réparé ou remplacé à la discrétion du donneur de garantie.
• La garantie se termine, dans de tels cas, à expiration de la durée d'origine de la garantie de 2 ans. Toute revendication au-delà de cette date est expressément exclue.
• ABUS décline toute responsabilité pour des vices et dommages résultant d'une influence extérieure (p. ex. transport, emploi de la force, manipulation incorrecte), d'une utilisation inappropriée, de

Élimination | Déclaration de performance

l'usure normale ou de la non-observation des présentes instructions.

• En cas de demande dans le cadre de la garantie, il convient de joindre au produit faisant l'objet de la réclamation l'original du justificatif d'achat sur lequel est mentionné la date d'achat ainsi qu'une brève description du défaut.
• Si vous deviez constater un défaut déjà présent à l'achat sur le module GSM, nous vous prions de vous adresser directement à votre revendeur au cours des deux premières années.

Élimination

Éliminez l'appareil conformément à la directive UE relative aux vieux appareils électriques et électroniques 2012/19/EU - WEEE (Waste Electrical and Electronic Equipment). En cas de doute, veuillez vous adresser aux autorités communales compétentes en matière d'élimination. Vous recevrez les informations sur les points de reprise de vos vieux appareils par ex. auprès de l'administration communale ou municipale locale, des entreprises locales d'élimination des déchets ou auprès de votre revendeur.

Déclaration de conformité

Le soussigné, ABUS Security-Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMO50001 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.abus.com >> Recherche >> FUMO50001 >> Downloads La déclaration de conformité peut également être demandée à l'adresse suivante : ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY

FUMO50001

Gsm-module Secvest

Le soussigné, ABUS Security-Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMO50001 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.abus.com >> Recherche >> FUMO50001 >> Downloads La déclaration de conformité peut également être demandée à l'adresse suivante : ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY

FUMO50001

Secvest GSM-modul
