62001 - Ouvre-lettres automatique MartinYale - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 62001 MartinYale au format PDF.
| Type de produit | Ouvre-lettres automatique |
| Marque | MartinYale |
| Modèle | 62001 |
| Vitesse de traitement | Jusqu'à 17 500 enveloppes/heure |
| Épaisseur maximale des enveloppes | 6,3 mm |
| Profondeur de coupe | Réglable (large/étroit) |
| Capacité maximale de longueur d'enveloppe | 152,4 mm |
| Hauteur de la pile de chargement | 7,5 cm maximum |
| Dimensions (H x L x P) | 311 mm x 540 mm x 375 mm |
| Poids | 15,4 kg |
| Alimentation électrique | 230 V, 50/60 Hz, 1,5 A |
| Mécanisme de chargement | Courroies à double spirale + roulette de retenue |
| Type de lames | Acier auto-affûtables |
| Sécurité | Verrouillage de sécurité avec coupure automatique |
| Protection thermique | Réarmement automatique du moteur |
| Bac à déchets | Amovible pour confettis |
| Plateau d'accès | Fendu, moitié avant amovible pour nettoyage |
| Entretien des courroies | Nettoyage tous les 20 h de fonctionnement |
| Lubrification des lames | Toutes les 40 000 enveloppes |
| Origine | Fabriqué aux États-Unis |
FOIRE AUX QUESTIONS - 62001 MartinYale
Questions des utilisateurs sur 62001 MartinYale
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ouvre-lettres automatique au format PDF gratuitement ! Retrouvez votre notice 62001 - MartinYale et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 62001 de la marque MartinYale.
MODE D'EMPLOI 62001 MartinYale
Vitesse ... jusqu'à 17 500/heure
Epaisseur maximale des enveloppces 6,3 mm
Profondeur de coupe Régable
Capacité de charge 152,4 mm
Physiques
Dimensions.. H 311 mm x L 540 mm x P 375 mm
(machine
Maschinengewicht 15,4 kg (machine seule)
Électriques
Alimentation electrode. 230 V, 50/60 Hz, 1,5 A
Introduction
Nos you remercions d'avoir choisi I'ouvre-lettre a grande vtesse Martin Yale modele 62002. Le modele 62002 est un ouvre-lettre automatique qui est capable de traiter jusqu'a 17 500 enveloppes melangees par heures et qui permet de traiter de grands volumes d'enveloppes de tailles differentes sans tri préalable. Lisez ce manuel dans son intégrality avant toute tentative d'utilisation de I'ouvre-lettre modele 62002. La parfaite comprhension des informations qu'il contient permettra d'éliminer la majorité des erreurs liées à l'opérateur et garantira des années de fonctionnement sans problème.
AVERTISSEMENT: Ne branchez jamais l'alimentation électrique de l'ouvre-lettre tant que vous n'étés pas pré à le régler et à l'utiliser. Cette machine contient des pieces en mouvement. Tenez les mains, les cheveux, les vêtements lâches et les bijoux éloignés des pieces en mouvement pendant les opérations de réglage et d'entretien ainsi que pendant l'utilisation en raison du risque de blessure grave. Les opérations d'entretien ou de démontage des capotages doivent uniquement être réalisées avec l'alimentation électrique débranchée et verrouillée.
MARTIN YALE
251 Wedcor Avenue · Wabash, IN 46992
website: www.martinyale.com • email: info@martinyale.com
MADE IN U.S.A.

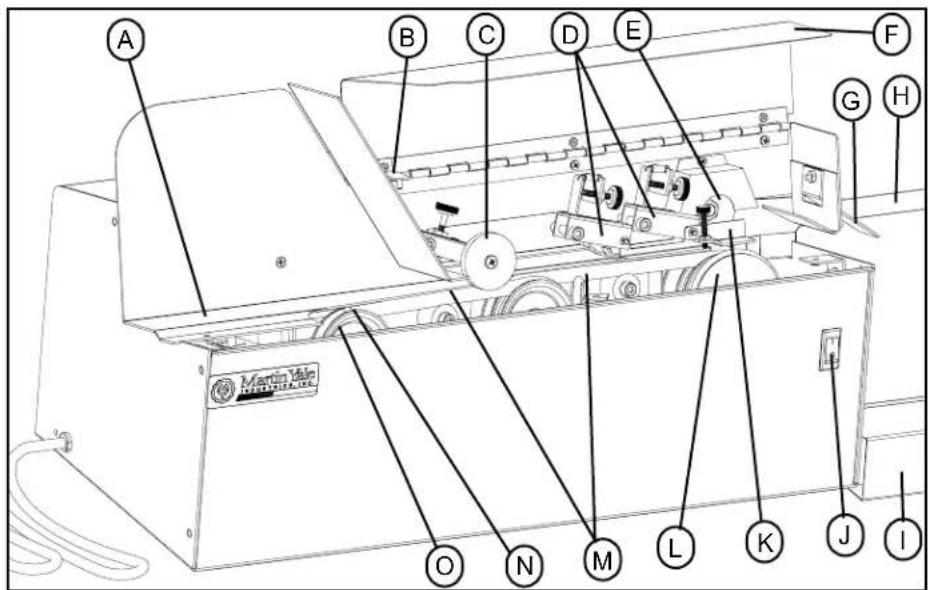

1.0 Pièces détachées
A. Plateau de chargement
B. Verrouillage de sécurité
C. Roulette de retenue
D. Bloc des skis
E. Bloc des lames
F. Bloc face avant
G. Plaque de déviation
H. Bac à déchets
I. Base de réception
J. Interrupteur Marche/Arret
K. Plaque de compression
L. Roulette d'éjection
M. Courroie de chargement
N. Bloc poulie excentrique
O. Flamque de poulie
Figure 1
2.0 Deballage
Déballe soignement l'ouvre-lettre. Remettez tout le matériel d'emballage dans le carton d'expédition et conserveze ce dernier en vue d'une éventuelle future expédition de l'ouvre-lettre. Examinez l'ouvre-lettre et tous les accessoires pour vérifier qu'ils n'ont subi aucun dommage pendant le transport, dansquel cas contactez immidiatement le transporteur.
3.0 Fonctionnalités
L'ouvre-lettre à grande vitesse Martin Yale modele 62002 est une machine de traitement du courrier de précision qui intègre des fonctionnalités exclusives permettant de traiter de grands volumes d'enveloppés de tailles différentes sans tri préalable.
Avant d'utiliser l'ouvre-lettre modele 62002, observez la machine afin de vous familiariser avec ses éléments et leur fonctionnement.
3.1 Mécanisme de chargement
Un mecanisme de chargement de conception exclusive transporte des enveloppes de différentes tailles sans tri préalable et ne provoque quasiment jamais de bourrage.
- Notez les courroies d'alimentation à double spirale (M, voir figure 1). Leur action hélicoïdale en sens inverse des aiguilles d'une montre pousse les enveloppées contre la plaque arrêté pour une coupe de précision. Notez que la courroie de gauche a un angle plus vif. Celle-ci « préachemie » les enveloppées vers la courroie de droite.
- La roulette de transport (non illustrée), une autre caractéristique du modele 62002, apporte une garantie supplémentaire que les pieces de grande taille seront acheminées vers l'intérieur sur le plateau avant (figure 2).
- La roulette de retenue (C) empêche le bourage du côte du chargement. Comme elle est sous contrainte d'un ressort, plus l'enveloppe est épaisse, plus la pression exercée par la roulette de retenue est élevé. Cela empêche efficacement l'entrée de plus d'une enveloppe à la fois.
L'action combinée de ces pieces interdépendantes élimine un grand nombre de problèmes associés avec les ouvre-lettres conventionnels et explique pourquoi le modele 62002 peut offrir une capacité aussi élevée de 17500 enveloppces mélangees par heures.
3.2 Bloc des skis
Le bloc des skis (D) guide les enveloppes en ligne droite dans le bloc des lames (E). Les réglages avant et arrière sont effectuels en usine afin d'appliquer la pression correcte aux lettres de taille variable (remarque: S'il est nécessaire de rectifier le réglage, desserrer le contre-écrou et régler l'écrou papillon noir en conséquence. Resserrer le contre-écrou).
3.3 Bloc des lames
Des lames à auto-affutage en acier de précision (E) coupent une bande mesurée de chaque enveloppe, qu'elle soit face vers le haut ou vers le bas. Le bouton de commande à droite (figure 2) règle la lame et permet à l'opérateur de modifier la largeur de coupe entre large et étroite.
3.4 Bloc d'éjection
La roulette d'éjection (L) tire les enveloppes vers l'extérieur dans la base de réception (I). La plaque de compression qui se trouve directement au-dessus d'elle (K) maintain l'enveloppe en bonne position pour une éjection précise. La plaque de déviation (G) devie les pieces vers le bas dans la base de réception.
3.5 Base de réception
La base de réception (l) recoit toutes les enveloppées ouvertes à mesure qu'elles quittent les blocs des lames et d'éjection. Un bac à déchets (H) léger spécial reçoit les bandes coupées des enveloppées ouvertes et facilitite ainsi leur mise au rebut.
3.6 Plateau fendu
Sur la majorité des machins à ouvrir le courrier, il est impossible d'acceder à l'intérieur sans-retirer l'ensemble du groupe fonctionnel. Le modele 62002 possède un plateau fendu exclusif qui résout ce problème. Le plateau est fendu dans le sens de la longueur en deux moitiés, l'avant (voir figure 2) et l'arrière. La moitié avant est amovible, ce qui facilité le nettoyage, l'inspection et la réparation de l'intérieur de l'ouvre-lettre.
3.7 Bloc poulie excentrique
Le bloc poulie excentrique realise la séparation des enveloppès afin qu'une seule enveloppe soit transportée à la fois. Notez que la poulie (N) rebondit de haut en bas pendant le fonctionnement de l'appareil. Cela est normal.
3.8 Verrouillage de sécurité
La languette du verrouillage de sécurité (B) est libérée lorsque le bloc face avant (F) est soulevé. L'alimentation est coupée automatiquement, ce qui arrête la machine et évite que l'opérateur n'entre en contact avec des pieces en mouvement.
3.9 Rémarmement automatique de la protection thermique du moteur
Dans le cas improbable d'un bourage ou de tout autre défaut de fonctionnement de la machine, le moteur peut s'arreter automatiquement suite à une surchauffe. Le coupe-circuit thermique se réarmera automatiquement lorsque le moteur sera revenu à sa température de fonctionnement normale. Attention: La machine peut semettre en marche sa prévenir lorsque le moteur surchauffé est revenu à sa température de fonctionnement normale.
3.10 Lames à auto-affutage
Les lames en acier au carbone sont affuées avec précision. Comme indiqué, elles se reglent automatiquement en fonction de la largeur de coupe et sont à auto-affutage. Remarque : L'action d'auto-affutage est continue tant qu'aucune enveloppe ne traverse l'ouvre-lettre et provoque un bruit de renflement. Cela est normal.
4.0 Installation et réglage
4.1 Installation
Placer l'ouvre-lettre modèle 62002 sur une surface plane et horizontale où il sera utilisé. Veiller à disposer d'un espace suffisant pour la base de réception. Il ne faut pas obstruer les fentes d'aération à l'arrière de la machine. La prise d'alimentation électrique doit être posée à proximé de l'équipment et doit être facilement accessible.
4.2 Montage de la plaque de déviation
Cette opération est à effectuer qu'une seule fois. Rechercher le paquet en plastique dans le carton d'expédition. Il contient la plaque de déviation nickelée et la vis. Fixer simplement cette-ci à l'extérieur à l'endetroit indiqué (voir figure 2).
4.3 Alignment de la base de réception
La base de réception repose tout simplement du côté de la sortie de la machine dans une position qui lui permet de réceptionner les enveloppées traitées au moment où elles sont ejectées de la machine (voir le positionnement dans la figure 1). Le bac à déchets se trouve dans la niche étroite de la base de réception. Le bloc complet est alors aligné de manière à ce que la paroi avant interieure du bac à déchets vienne buter contre le bord avant du bec en saillie de la glissière à déchets (voir figure 2).)

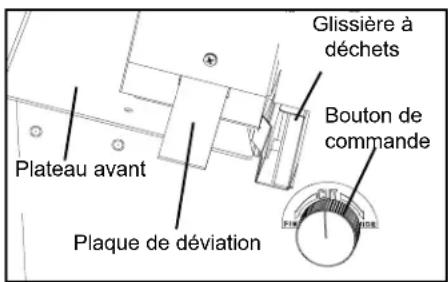

Figure 2
5.0 Fonctionnement
5.1. Préparation de la machine
Regler la largeur de coue souhaite, ent large et etroite, a l'aide du bouton de commande (figure 2). La coupe doit etr sureffisament profonde pour ouvr les enveloppes propement, mais suffisamment fine pour que la lame n'entre pas en contact avec le contenu tel que des chques et des bons de commande, etc. ni avec des pieces de monnaie, des trombones ou des agrafes. Verifier que la machine est arretee interrupteur Marche/Arret sur « O »). Brancher la machine a une prise d'alimentation appropriee.
5.2 Préparation du courrier
Taquer manuellement (tasser verticalement les enveloppes sans les maintainir fermement) une poignee de courier (epaisseur maximale de la pile 7,5cm ) sur une table ou toute autre surface plane de maniere a ce que le contenu soit tasse en bas des enveloppes. Deliasser la pile pour s'assurer que les enveloppes sont séparées. REMARQUE: Certains types d'enveloppés peuvent s'ouvrir plus facilement par le bord inférieur que par le bord supérieur. Dans ce cas, taquer les enveloppes de maniere a ce que le contenu soit tasse en haut. Lisser tous les bords reliés ou les rabats déchirés de maniere a ce que le bord qui pénétre dans le modele 62002 soit depourvu de toute surface en saillie qui risquerait de rester accrochée à des pieces de la machine. Retirer les lettres sérieusement endommagées et lesrialer à la main.
5.3 Traitement du courrier
1) Charger les enveloppopes préparées sur le plateau de chargement (A) sur le côte gauche de la machine avec le bord à couper vers l'intérieur.
2) Mettre la machine en marche en appuyant sur l'interrupteur Marche/Arret a droite (J). L'ouvre-lettre modèle 62002 commence alors a transporter et a couper les enveloppces charges.
3) Les enveloppes ouvertes devraient à partir commencer à s'empiler dans la base de réception. Ne pas laisser la pile d'enveloppés dépasser les 10 cm d'épaissur, cela risquerait de provoquer un bourrage.
4) Retirer régulierement les confettis en soulevant le bac à déchets (H) pour le vider.
6.0 Maintenance courante
6.1 Entretien
L'ouvre-lettre 62002 doit etre tenu propre. Le bon fonctionnement de la machine supose d'éliminer quotidiennement les déchets accumulés avec un pinceau à soies douces. Retirer égarlement les débris coincés entre les lames. Contrer soigneusement la machine avant chaque utilisation pour y déceler les depots de ce type. Retirer periodiquement le plateau avant pour examiner l'intérieur.
6.1.1 Dépose du plateau avant
Avant toute tentative de dépose du plateau avant, s'assurer que l'ouvre-lettre est arrêté et débranché de l'alimentation électricque. Dévisser les deux vis à tete Phillips, une à gauche et une à droite, et soulever le plateau avant pour le sortir. Attention: NE PAS retirer la vis au centre (à proximé de la roulette de transport). Pour remonter le plateau, l'incliner vers l'intérieur et vers le bas. Ensuite, tout en boulevant le bloc des skis (D), faire glisser le plateau avant en place. Remetre les vis en place et les serrer.
6.2 Courroies de chargement
Environ toutes les 20 heures de fonctionnement de la machine, nettoyer les courroies de chargement avec du savon et de I'eau. Eteindre et rallumer la machine plusieurs fois pour vérifier si les courroies sont nettoyées sur toute leur longueur.
6.3 Maintenance de la roulette de retenue
La roulette de retenue ne toume pas, ce qui provoquera un meplat d'usure au bout d'un certain temps. Si cela se produit, desserrer simplement la vis centrale de la roulette de retenue et la faire tourner pour exposer une surface neuve.
6.4 Maintenance de la lame
Toutes les 40 000 enveloppes, enduire la lame supérieure et la lame inférieure d'un emollient pour lame tel que le lubrissant Premier Brand Trim Ease (Martin Yale ref. MRS037046, disponible aupres de suaive distributeur Martin Yale).
7.0 Dépannage
Voutrouverez ci-apres uneiste des problemes les plus courament rencontrés avec leurs causes habituelles et leurs solutions.
| Problème Cause possible | Solution | |
| 7.3 Bourage des enveloppés | Accumulation de débris dans la zone du bloc des skis et du bloc des lamesBac à déchet rempli au-delà de sa capacité | Nettoyer comme indiqué au paragraphe 6.1Éliminer les débris de l'ouvre-lettre et veiller à ce que le bac à déchets soit vidé régulièrement pendant l'utilisation de la machine |
| 7.2 Problèmes de chargement | Courroies de chargement encrasséesRoulette de retenue uséeEnveloppe trop épaisse | Nettoyer comme indiqué au paragraphe 6.2Tournier la roulette de retenue comme indiqué au paragraphe 6.3S'assurer que l'épaissur des enveloppes ne dépasse pas 6,3 mm |
| 7.3 Les enveloppés sont seulement coupées en partie | La roulette de transport ne tourne pasBloc des skis mal régle | Vérifier si la roulette de transport patine lorsque l'ouvre-lettre est en fonctionnementVérifier si le bloc des skis se déplace librement et si les ressorts sont toujours fixés à ses deux extrémités |
| 7.4 Le contenu des enveloppés est coupé | La coupe est réglée trop largeLes enveloppés ne sont pas taquées | Régler une coupe plus étroitePréparer le courrier comme indiqué au paragraphe 5.2 |
| 7.5 Pas de coupe ou bruit anormal | Lames usées ou lubrification requise | Lubrifier ou replacer les lames |
| 7.6 La machine ne fonctionne pas | Bourrage de papierCouvercle non ferméAlimentation électrique débranchéeDéclenchement du coupe-circuit thermiqueFusible grillé (ne peut pas être réamorcé)Défaut électrique | Débrancher l'ouvre-lettre et eliminer le bourgadeS'assurer que le capot avant est ferméBrancher l'ouvre-lettre à une prise d'alimentation opérationnelleLaisser le modele 62002 refroidir pendant au moins 1⁄2 heures et réessayerRemplacer le fusibleAppeler le S.A.V. Martin Yale |
| 7.7 Le moteur fonctionne, la couroie ne toume pas | Courroie de synchronisation détachée du moteur ou rupture de la couroie | Attacher ou replacer la couroie |

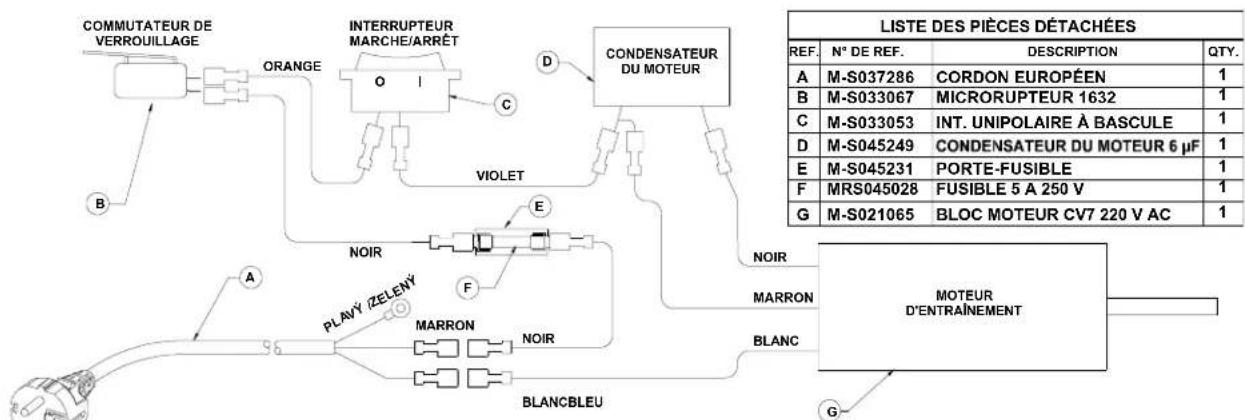

Scheme de Câblage de L'ouvre-Lettre 230 VAC Modèle 62002
MARTIN YALE
Modell 62002
(230V)
