Producttype	Automatische envelopopener
Merk	MartinYale
Model	62001
Verwerkingssnelheid	Tot 17.500 enveloppen/uur
Maximale dikte enveloppen	6,3 mm
Snijdiepte	Instelbaar (breed/smal)
Maximale enveloplengte	152,4 mm
Hoogte invoerstapel	Maximaal 7,5 cm
Afmetingen (H x B x D)	311 mm x 540 mm x 375 mm
Gewicht	15,4 kg
Stroomvoorziening	230 V, 50/60 Hz, 1,5 A
Laadmechanisme	Dubbele spiraalriemen + retentierol
Type messen	Zelfslijpend staal
Veiligheid	Veiligheidsvergrendeling met automatische uitschakeling
Thermische beveiliging	Automatische herstart motor
Afvalbak	Verwijderbaar voor confetti
Toegangsplateau	Gespleten, voorste helft verwijderbaar voor reiniging
Onderhoud riemen	Reiniging elke 20 bedrijfsuren
Smering messen	Elke 40.000 enveloppen
Herkomst	Gemaakt in de Verenigde Staten

Veelgestelde vragen - 62001 MartinYale

Hoe stel ik de snijdiepte in op de MartinYale 62001 envelopopener?

Gebruik de bedieningsknop aan de rechterkant (afbeelding 2) om de snijbreedte in te stellen tussen breed en smal. De snede moet diep genoeg zijn om enveloppen te openen maar zonder de inhoud te snijden.

Wat te doen bij een papierstoring enveloppen in de envelopopener?

Koppel eerst het apparaat los. Verwijder vuil in de omgeving van het skiblok en het mesblok. Controleer of de afvalbak niet te vol is. Controleer ook of de enveloppen niet dikker zijn dan 6,3 mm.

Hoe reinig ik de invoerriemen?

Ongeveer elke 20 bedrijfsuren de invoerriemen reinigen met zeep en water. Zet de machine aan en uit om te controleren of de riemen over de hele lengte schoon zijn.

De machine gaat niet aan, wat moet ik controleren?

Controleer of de stroom is aangesloten. Zorg ervoor dat het voorpaneel goed gesloten is (de veiligheidsvergrendeling schakelt de stroom uit). Als de motor oververhit is, wacht dan 30 minuten tot hij is afgekoeld (thermische beveiliging). Als de zekering is doorgebrand, vervang deze dan.

Hoe vervang ik of draai ik het retentiewiel?

Draai de centrale schroef van het retentiewiel los en draai het wiel om een nieuw oppervlak bloot te stellen. Dit compenseert slijtage die een plat vlak veroorzaakt.

Moet ik de messen smeren? Zo ja, hoe vaak?

Ja, elke 40.000 enveloppen de bovenste en onderste messen insmeren met een messenverzachter zoals Premier Brand Trim Ease smeermiddel (ref. MRS037046).

Waarom snijdt de envelopopener de inhoud van de enveloppen?

De snede is waarschijnlijk te breed ingesteld of de enveloppen zijn niet goed opgeschud. Stel de snede smaller in en bereid de post voor zoals aangegeven in de handleiding (verticaal schudden zodat de inhoud onderaan zit).

Hoe krijg ik toegang tot de binnenkant van de machine om te reinigen?

Koppel het apparaat los. Verwijder de twee kruiskopschroeven van het voorste plateau en til het op. Let op: verwijder niet de centrale schroef bij het transportwiel. Het voorste plateau is verwijderbaar voor reiniging en inspectie.

Welke enveloppen kunnen worden gebruikt met model 62001?

Het apparaat accepteert enveloppen van verschillende formaten zonder vooraf sorteren, met een maximale dikte van 6,3 mm en een maximale lengte van 152,4 mm. Vermijd sterk beschadigde enveloppen of enveloppen met gescheurde flappen.

De motor draait maar de riem beweegt niet, wat te doen?

Dit kan erop wijzen dat de synchroonriem is losgeraakt van de motor of gebroken is. Controleer en maak de riem weer vast of vervang deze. Raadpleeg het bedradingsschema in de handleiding.

GEBRUIKSAANWIJZING 62001 MartinYale

Hogesnelheids-Briefopener

Technische gegevens

Functioneel

Snelheid. tot 17.500 per uur

Maximum envelopopdikte 6,3 mm

Snijdiepte . Instelbaar

Laadcapaciteit 152,4 mm

Fysiek

Afmetingen 311 mm H x 540 mm B x 375 mm D

(alleleen

Gewicht van de machine. 15,4 kg (alleen de machine)

Elektrisch

Stroomvoorziening. 230 V, 50/60 Hz, 1,5 A

Inleiding

Dank u dat uw keuze op de Martin Yale Model 62002 hogesnelheidsbriefopener is geallen. Model 62002 is een automatisch briefopener met een verwerkingscapaciteit van wel 17.500 uitenlopende enveloppen per uu er met de möglichkeid om groe hoeveelheden enveloppen van uitenlopende afmetingen zonder voorsorteren te openen. U wordt verzocht om die handleiding in+zijn geheel door te lezen alvorens uw Model 62002 te bedieren. Met een goed begrip van de machine kunt u Niet alleen bedieningsfouten voorkomen maar zult u bovendien jarenlang plezier hebben van de probleemloze werkung van die ze briefopener.

WAARSCHUWING: De briefopener pas op het stroomnet aansluiten als u klaar bent met het in elkaar zetten en uw Model 62002 wilt gaan gebruiken. Deze machine bevat beweeglijke onderdelen. Gedurende installmentie, bediening, en onderhoud uw handen,haar, losse kleding, en sierraden op veilig afstand van alle beweeglijk onderdelen honden want anders kan ernstig lichamelijk letsel het gevolg+zijn. Service of demontage van afdekkingen mag alleen geschieden bij uitgeschakelde machine en uit het stopcontact getrokken netstekker.

MARTIN YALE

251 Wedcor Avenue · Wabash, IN 46992

website: www.martinyale.com • email: [e-mail]

MADE IN U.S.A.

1.0 Onderdelen

A. Aanvoerplaat
B. Interlockschakelaar
C. Teroughoudwiel
D. Ski-eenheid
E. Snijgedeelte
F. Frontplaat
G. Plaatdeflector
H. Afvalbak
I. Opvangbak
J. Aan-/uit-knop
K. Drukplaat
L. Uitwerpwiel
M. Aanvoerriem
N. Excentrische riemschijf
O. Riemschijfflens

Figuur 1

2.0 Uitpakken

Pak de briefopener voorlichtiguit. Doe al het verpakkingsmaterial terug in de originele doos en bewaar deze doos voor het geval de briefopener later zou moeten worden verstuurd. Controller de briefopener en alle toebehoren op transportschade. Bij eventuele transportschade onmiddelijk de vervoerder inlichten.

3.0 Kenmerken

De hagesnelheidsbriefopener Martin Yale Model 62002 is een precisie postverwerkingsmchine met uneke kenmerken die het mogelijk makeen om groe hoeveelheden envelopopen van uiteenlopende groutte zonder voorsorteren te verwerken.

Alvorens de hagesnelheidsbriefopener Model 62002 te bedieren, worden u verzocht om zich met de functies en kenmerken van deze machine vertrouwd te make.

3.1 Toevoermechanisme

Het exclusive toevoermechanisme is in staat om groe hoeveelheden enveloppen van uiteenlopende grotte zonder voorsorteren te verwerken zDat het practisch vrij van papierdoorvoerstoringen werkt.

• Zie de dubbele spiraalvormige toevoerriemen (M, zie Fig. 1). Door de spiraalvormige beweging gegen de wijzers van de klok in worden de enveloppen gegen dechterplaat geduwd zDat ze precies kuren worden geopend. Let erop dat de riem aan de linkerkant scherper afgeschuinid is. Daardoor worden de enveloppen aan de riem aan de rechterkant toegevoerd.
• Het transportwiel (niet afgebeeld), andere eigenschap van Model 62002, werk als een extra verzekering dat overgrote stukken maar binnen op het voordek worden geschud (Fig. 2).
• Het terughoudwiel (C) voorkomt papierdoorvoerstoringen aan het laadeinde. Aangezien het wiei met veerondersteuning werkt, za de door het terughoudwiel uitgeoefende druk des te groten+zijn naarmate de envelop dikker is. Daardoor wordt efectief voorkomen dat er meer dan een envelop per keer op de ingang terechtkomt.

De gecombineerde actie van deze samenspelende onderdelen voorkomt de meeste problemen die optreden bij conventionele briefopeners en verklaart waarom het Model 62002 zo'n hoge verwerkingscapaciteit van 17.500 uitenlopende envelopopen per uu er beiken.

3.2 Ski-eenheid

De ski-eenheid (D) geleidt de envelopppen directaar het snijgedeelte (E). De drukken aan voor- en achterkant zijn in de fabriek afgesteld om de juiste druk op brieven van uiteenlopende afmetingen uit te oefenen. (OPMERKING: Mocht het afstellen ooitoodzakelijk worden, dan de borgmoer losdraaien en de zwarte duimschroefaar behoefte instellen. Daarna de borgmoer wee vastdraaien).

3.3 Snijgedeelte

De zelfslijpende messen, gemaakt van precisie staal (E), knippen een gedefinieerde strook van elke envelop af, ofwel aan de bovenkant of aan de onderkant. De controleknp aan derechtkant (zie Fig. 2) stelt het mes in waar bij de bediener de snijbreedte van breed tot fjn kan varieren.

3.4 Uitwerper

Het uitwerpwiel (L) trekt de envelopopen uit het snijgedeelte en transporteert ze maar de opvangbak (I). De drukplaat direct erboven (K) houdt de envelop op positie voor een accurate uitworp. De plaatdeflector (G) duwt de stukken maar beneden en in de opvangbak.

3.5 Opvangbak

De opvangbak (I) ontvangt alle geopende envelopopen nadat deze het snijgedeelte en de uitwerper hebben doorlopen. Een aparte lichtgewicht afvalbak (H) scheidt het afval van de geopende envelopopen om het afvoeren van afval te vergemakkelijken.

3.6 Tweedelige afdekking

Het binnenste van machine is bij de meeste postverwerkingsmachines pas toegankelijk nadat het gehele bedieningsgedeelte verwijderd is. Het Model 62002 heeft een unique tweedelige afdekking dat dit probleem oplost. De afdekking is over de gehele lenghte in twee delen gesplitst, de voorkant (zie Fig. 2) en dechterkant. De voorkant is verplaatsbaar, wat de reiniging, controle en reparatie van het binnenste van de briefopener vergemakkelijkt.

3.7 Excentrische riemschijf

De excentrische riemschijf scheidt de afzonderlijke enveloppen zdat er alltijd maar een envelop op een bepaald tijdstip getransporteerd wordt. Het za u opvallen dat de riemschijf (N) op en neer springt als de machine in bedrijf is. Dit is normalaal.

3.8 Interlockschakelaar

De borgpen van de interlockschakelaar (B) spreekt aan zodra de frontplaat (F) worden opgetild. Daardoor wordt de stroomtoevoer automatisch onderbroken en de machine uitgeschakeld, zodat de bediener nooit in aanraking kan komen met beweeglijke onderden.

3.9 Automatische motorbeveiligingsschakelaar

In het onwaarschijnlijke geval van een papierdoorvoersting of andere machinestoring, za de motor automatisch stoppen als gevolg van oververhitting. De thermische schakelaar zet zichelf terug nadat de motor op de normale bedrijfstemperatuur is afgekoeld. Voorzichtig:

De machine kan onverwacht aanlopen zodra een oververhitte motor op de normale bedrijfstemperatuur is afgekoeld.

3.10 Zelfslijpendemessen

De messen van koolstofstaal waar met hoge precise geslepen. Zoals gemeld, stellen zichelf op de snijbreedte in en waar zichsligpend. Opmerking: Het slijpproces is continu als er geen enveloppen door de opener lopen en dit veroorzaakt een snordend geluid. Dat is normalaal.

4.0 Installatie en afstellen

4.1 Installatie

Plaats de briefopener Model 62002 op platte, horizontale ondergrund op de plaats waar de machine gebruikt moet worden. Zorg ervoor dat er voldoende ruimte voor de opvangbak vrijgehonden wordt. De koelingsssleuven van de machine要去en vrij blijven. Een stopcontact moet in de nabijheid van de machine geinstalleerd zich en het moet gemakkelijk toegankelijk+zijn.

4.2 Plaatdeflector bevestigen

Dit is iets dat een keer要去 gebeuren. Zoekenaar het plastic pakje in de transportdoos. Het bevat de vernikkelde plaatdeflector en een schroef. Bevestig deze aan de buitenkant overeenkomstig de afbeelding. (Zie Fig. 2)

4.3 Opvangbak uitlijnen

De opvangbak zit eenvoudig aan de uitgangskant op een zodanige plaats dat de verwerkte enveloploppen na uittorp uit de machine worden opgevangen (Zie Fig. 1 voorplaatsing). De afvalbak ligt in de smalle uitsparing van de opvangbak. Het geheel worden dan zo uitgelijnd dat de binnenste voorkant van de afvalbak gegen de voorkant van het vooruitstekende lipje van de afvalgoot stoolt (Zie Fig. 2).

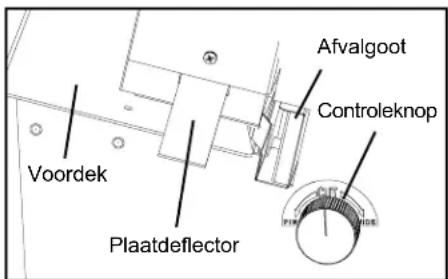

Figur 2

5.0 Bediening

5.1. Machine voorbereiden

Controleer de controknp (Fig.2) voor de gewenste snijbreedte, van breed tot fijn. De sneede moet diep genoeg gaan om de enveloppen netjes te openen maar fijn genoeg om er zeker van te zichn dat het mes Niet in aanraking komt met de inhoud zoals cheques, wissels, etc., en ook Niet met Munten, nietjes of paperclips. Zorg ervoor dat de briefopener Model 62002 'UI' is zoals aangegeven door de 'O' op de aan-/uit-knop. Sluit de machine op een passend stopcontact aan.

5.2 Post voorbereiden

Gebruiken een tafel of ander plat vlak, neem een hand vol post (een stapel Niet hoger dan 7,5cm ) in de hand en klop daamee op een tafel of ander plat vlak zodat de inhoud aan de onderkant van de enveloppen verechtkomt. Blaas Lichtjes in de stapel om er zeker van te zich dat de enveloppen van elkaar geschieten zijn. OPMERKING: Sommige soorten enveloppen zijn aan de onderkant gemakkelijker te openen dan aan de bovenkant. In dat geval de enveloppen zo behandelen dat de inhoud bovenin verechtkomt. Strijk alle gekralde hoeken of gescheurd delen glad zodat de in de briefopener Model 62002 ingevoerde Kant vrij is van vooruitstekende oppervlakken die door onderdelen van de machine kutnen worden gegrepen. Verwijder eventueel zwaar beschadigde brieven en verwerk deze met de hand.

5.3 Post verwerken

1) Leg de gereedgemaakte enveloppen op de aanvoerplaat (A) aan de linkerkant van de machine met de te snijden kant maar binnen.
2) Zet de machine op 'ON' door op de aan-/uit-knop aan de rechterkant (J) te drukken. De briefopener Model 62002 begint nu met het laden en openen van de geladen enveloppen.
3) De geopende enveloppen moeten in de opvangbak worden opgestapeld. Laat de stapel enveloppen nicht hoge worden dan 10 cm aangezien dit een papierdoorvoerstoring zou können veroorzaken.
4) Afval op gezette tijden verwijderen door de afvalbak (H) op te tillen en te legen.

6.0 Geregeld onderhoud

6.1 Reinigen

De briefopener Model 62002 schoonhonden. De goede werkig van de briefopener Model 62002 vereist het dagelijkse verwijderen van opgehoopt vuil met behulp van een zachte borstel. Mocht er afval tussen de messen vastzitten, verwijder dan ook deze verontreinigingen. Voor elk gebruik van de machine moet deze op tekenen van opgehoopt vuil worden nagekeken. Op gezette tienden het voordek openen om het binnenste te controleren.

6.1.1 Voordek verwijderen

Alvorens het voordek te verwijden erop letten dat de briefopener op 'UIT' staat en de steker uit het stopcontact getrokken is. Schroef de beiden kruskopschroeven los, een aan de linkerkant en een aan de rechterkant, en til het voordek uit de machine. Voorzichtig: De schroef in het midden (vlakbij het transportwiel) Niet verwijden. Voor het terugplaatsen het voordek onder een hoek waar beneden honden. Dan de ski-eenheid (D) optillen en het frontdek op z'n plaats lately glijden. Schroeven terugplaatsen en vastdraaien.

6.2 Toevoerriemen

Elke keer na zo'n twintig draaiuren van de machine de toevoerriemen met zeep en water reinigen. Schakel de machine herhaaldelijk aan en uit om ervoor te zorgen dat de riemen over hun hele lengte schoongemaakt zich.

6.3 Onderhoud van het teroughoudwiel

Het teroughdwei dait niet, dientengevolge zal het na verloop van tij op een plaats vak worden. Als dit gebeurt, dan de schroef in het midden van het teroughdwei losdraaien en het wie enigszins draaien om aan een nieuw vlaikje te beginnen.

6.4 Onderhoud van de messen

Na het verwerken van 40.00 poststukken moeten de messen boven en beneden met een smeermiddel worden behandeld zoals Premier Brand Trim Ease Lubricant (Martin Yale articikelnummer MRS037046, verwrijgbaar bij uw Martin Yale Dealer).

7.0 Storingswijzer

Onderstaand een lijst van de meest voorkomende fouten met de gebruikelijke oorzaken en remedies.

Fout Mogelijkoorzaak	Remedie
7.3 Papierdoorvoerstoring	Opeenhoping van afval in ski-eenheid en snijgedeelteAfvalbak loopt over	Reinigen zoals beschreiben in 6.1Verwijder afval UIT de briefopener en zorg ervoor dat de afvalbak tijdens het gebruik van de machine regelmatig geleegd worden
7.2 Toevoerproblemen	Toevoerriemen verontreinigDTeroughoudwiel versletenEnvelop op dik	Reinigen zoals beschreiben in 6.2Draai het teroughoudwiel zoals beschreiben in 6.3Let erop dat de brief Niet dikker dan 6,3 mm is
7.3 Enveloppen worden Niet compleet geopend	Transportwiel draait nichtSki-eenheid verkeerd afgesteld	Opletten dat het transportwiel draait verwijl de briefopener looptZorg ervoor dat de ski-eenheid vrij kan bewegen en dat de veren nog aan beiden uiteinden bevestigd+zijn.
7.4 Inhoud van de envel-oppen ingesneden	Snede aangepast op bredteEnveloppen Niet geschud	Stel e snijbredsde op een smallere waarde inPost voorbereiden zoals beschreiben in 5.2
7.5 Machine snijdt Niet of maakt lawaal	Messen versleten of afsmeren nodig	Messen afsmeren of verrangen
7.6 Machine loopt Niet	PapierdoorvoerstoringDeksel Niet geslotenStroom uitgevallenBeveiligingssschakelaar aangesprokenZekering doorgeslagen (geen reset)Elektrische storing	Stekker UIT het stopcontact en papierdoorvoerstoring opheffenZorg ervoor dat de frontplaat gesloten isNagaan of de briefopener op een ander stopcontact werktModel 62002 minstens een half uurol laten afkoelen, dan herhalenVervang de zekeringMartin Yale klantenservice opbellen
7.7 Motor loopt maar riem draait Niet	Timing riem van motor losgeraakt of riem kapot	Riem aansluiten of verrangen
