62001 - Automatisk brevåpner MartinYale - Gratis bruksanvisning og manual

Produkttype	Automatisk brevåpner
Merke	MartinYale
Modell	62001
Behandlingshastighet	Opptil 17 500 konvolutter/time
Maksimal konvoluttykkelse	6,3 mm
Skjæredybde	Justerbar (bred/smal)
Maksimal konvoluttlengde	152,4 mm
Høyde på lastebunke	Maksimalt 7,5 cm
Dimensjoner (H x B x D)	311 mm x 540 mm x 375 mm
Vekt	15,4 kg
Strømforsyning	230 V, 50/60 Hz, 1,5 A
Lastemekanisme	Dobbel spiralrem + holdehjul
Bladtype	Selvslipende stål
Sikkerhet	Sikkerhetslås med automatisk avstenging
Termisk beskyttelse	Automatisk motorreset
Avfallsbeholder	Avtakbar for konfetti
Tilgangsbord	Spaltet, fremre halvdel avtakbar for rengjøring
Remvedlikehold	Rengjøring hver 20. driftstime
Bladsmøring	Hver 40 000 konvolutt
Opprinnelse	Produsert i USA

Ofte stilte spørsmål - 62001 MartinYale

Hvordan justere skjæredybden på MartinYale 62001 brevåpneren?

Bruk kontrollknappen til høyre (figur 2) for å stille inn skjærebredden mellom bred og smal. Kuttet må være dypt nok til å åpne konvoluttene, men uten å kutte innholdet.

Hva gjør jeg ved papirstopp i brevåpneren?

Koble først apparatet fra strømmen. Rens rusk i området ved skibakken og bladblokken. Sørg for at avfallsbeholderen ikke er for full. Kontroller også at konvoluttene ikke overstiger 6,3 mm tykkelse.

Hvordan rengjøre lastebåndene?

Omtrent hver 20. driftstime, rengjør lastebåndene med såpe og vann. Start og stopp maskinen flere ganger for å sikre at båndene er rene langs hele lengden.

Maskinen starter ikke, hva bør jeg sjekke?

Sjekk at strømmen er tilkoblet. Forsikre deg om at frontdekselet er ordentlig lukket (sikkerhetslåsen bryter strømmen). Hvis motoren har overopphetet, vent 30 minutter til den avkjøles (termisk beskyttelse). Hvis sikringen har gått, bytt den.

Hvordan bytte eller rotere holdehjulet?

Løsne sentralskruen på holdehjulet, drei det deretter for å få en ny overflate. Dette kompenserer for slitasje som skaper en flat flekk.

Må bladene smøres? I så fall, hvor ofte?

Ja, hver 40 000 konvolutt, påfør øvre og nedre blad et bladsmøremiddel som Premier Brand Trim Ease smøremiddel (ref. MRS037046).

Hvorfor kutter brevåpneren innholdet i konvoluttene?

Kuttet er sannsynligvis stilt for bredt, eller konvoluttene er ikke blitt ristet skikkelig. Still kuttet smalere og klargjør posten som angitt i bruksanvisningen (rist vertikalt slik at innholdet er nederst).

Hvordan få tilgang til innsiden av maskinen for rengjøring?

Koble apparatet fra strømmen. Fjern de to Phillips-skruene på frontbordet, og løft det opp. OBS: Ikke fjern sentralskruen nær transportrullen. Frontbordet er avtakbart for enklere rengjøring og inspeksjon.

Hvilken type konvolutter kan brukes med modell 62001?

Apparatet aksepterer konvolutter i ulike størrelser uten forhåndssortering, med maksimal tykkelse på 6,3 mm og maksimal lengde på 152,4 mm. Unngå sterkt skadde konvolutter eller konvolutter med revne klaffer.

Motoren går, men båndet beveger seg ikke, hva gjør jeg?

Dette kan indikere at synkronbeltet har løsnet fra motoren eller er ødelagt. Kontroller og fest eller bytt beltet. Se koblingsskjemaet i bruksanvisningen.

BRUKSANVISNING 62001 MartinYale

(230V) Hurtigbrevåpner

Spesifikasjoner

Funksjon

Hastighe... 17500 per time

Takk for at du valgte Martin Yale-modellen 62002 Hurtigbrevapner. Modell 62002 er en automatisk brevapner som kan behave inntil 17 500 konvolutter av forskjellig storrelse pr. time. Med denne brevapneren er det mulig a behandle store mengder konvolfter av forskjellig storrelse uten a sortere dem pa forhand. Gjennomga donne braksanvisingen i sin helhet for du forsoker a bruke modell 62002 Brevapner. En grundig forstaelse av opplysningene som blir gitt her, vil bidra til a unnga feil som skyldes feilaktig bruk, og sikre arelang feilfri drift.

ADVARSEL: Ikke sett strøm på brevapneren for du er klar til à innstille og betjene din modell 62002 Brevapner. Denne maskinen inneholder bevegelige deler. Hender, HAR, Iostsittende klær og smykker ma holds borte fra alle bevegelige deler for a unngå alvorlige personskader. Strømmen ma vare avslätt og frakoplet før service utfores ell derkslene avmonteres.

MARTIN YALE

251 Wedcor Avenue · Wabash, IN 46992

website: www.martinyale.com • email: [e-mail]

MADE IN U.S.A.

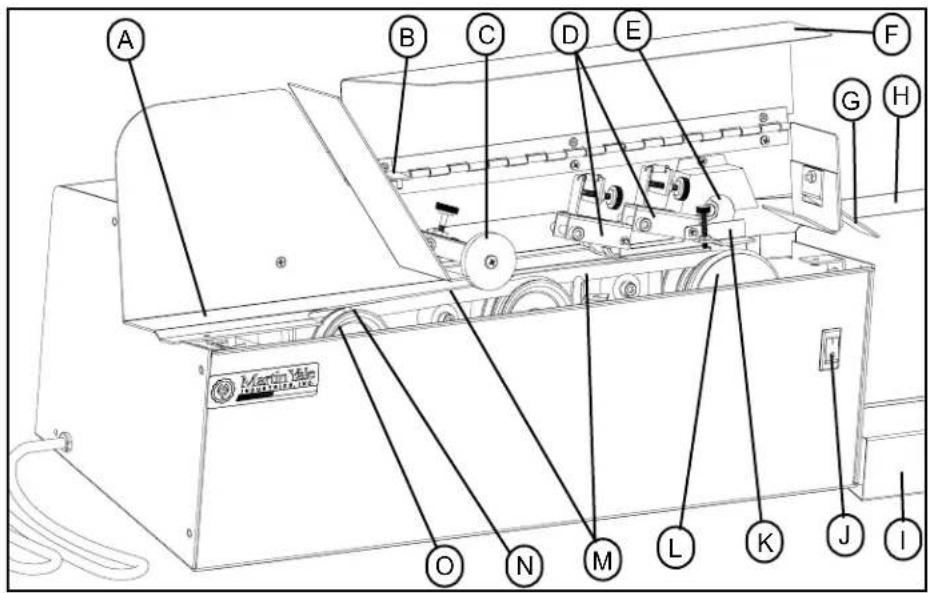

1.0 Deler

A. Innmatingsbord
B. Sikkerhetslas
C. Bremsehjul
D. Meijenhet
E. Knivbladenhet
F. Frontdeksel
G. Ledeplate
H. Avfallsbeholder
I. Oppsamlerenhet
J. Strømbryter
K. Trykkplate
L. Utstøterhjul
M. Frammatingsband
N. Eksenterskiveenhet
O. Skiveflens

en

Figur 1

2.0 Utpakking

Pakk brevapneren forsiktig ut. Legg all emballasjen tilbake i forsendelsesesken, oppbevar esken for eventuell framtidig forsendelse av brevapneren. Undersok om brevapneren og alt tilbehoret har transportskader. Kontakt transportoren omgaardene hvis du finner skader.

3.0 Egenskaper

Martin Yale-modelen 62002 Hurtigbrevapner er en presisjonsmaskin konstruert for behandling av brevpost. Den har unlike konstruksjonsegenskaper som gør det mulig a behandle store mengder konvolutter av forskjellig storrelse uten sortering pa forhand.

Se over maskinen og gjør deg kjent med konstruksjonsegenskapene og hvordan maskinen fungerer, før du tar modell 62002 Brevapner i bruk.

3.1 Matemekanism

En avansert matemekanisme mater fram konvolutter av mange forskjellige storrelser uten forhandssortering og virker praktisk talt uten papirstopp.

• Merk de doble spiralmatebandene (M, se figur 1). De arbeider i spiral mot urviseren og rangerer konvoluttene mot bakplaten for presisjonsoppskjering. Merk at bandet til venstre er skarpere vinklet. Dette gjør at konvoluttene "forhandsmates" over til bandet til høyre.
• Transportørhjulet (ikke vist i figuren) er en annen finesse på modell 62002. Det sørger for at ekstra store konvolutter blir før innover på frontplaten (figur 2).
• Bremsehjulet (C) forhindrer papirstopp pa innforingssiden. Det er fjærbelastet, noe som gjør at trykket som bremsehjulet utover, blir støre je mer omfangsrik konvolutten er. Dette forhindrer effektiv at det fores inn mer enn en konvolutt om gangen.

Disse delene virker sammen og i kombinasjon sik at mange av problemene knyttet til konvensjonelle postapningsmaskiner unngas, og forklarer hvorfor modell 62002 kan behandle hele 17 500 konvolutter av forskjellig storre se pr. time.

3.2 Meieenhet

Meienheten (D) leder konvoluttene rett inn i knivbladenheten (E). Innstillingene foran og bak er fabrikinnstilt sik at det utoves korrekt press pa brev av varierende storrese. (MERK: Dersom det blir ndvendig med justering, Iesner du lasemutteren og justerer den svarte vingeskruen etter behov. Skru fast lasemutteren igjen.)

3.3 Knivbladenhet

Selvslipende knivblader laget av edelstal (E) skjaer er tilmalt strmmel av hver konvoltt, enten den mates inn med forsiden vendt opp ell er od. Betjeningsknappen til hoyre (se figur 2) justerer knivbladet. Brukeren kan med delle knappen variere skjarebredden mellom vid og smal.

3.4 Utstøterenhet

Utstaterhjule (L) trekker konvoluttene ut og inn i oppsmalerenheten (I). Trykkplaten rett over dette (K) holder konvolutten i posisjon for noyaktig utsteting. Ledeplaten (G) vinkler stykkene ned i oppsmalerenheten.

3.5 Oppsamlerenhet

Oppsamlerenheten (I) mottar alle de apnede konvoluttene nár de forlater knivblad- og utstøterenhetene. En egen avfallsbeholder (H) mottar avfall som holdes atskilt fra apnede konvolutter, for lettvint tømming av avfallet.

3.6 Delt dekselplate

Innsiden av de feste postapningsmaskiner er ici tilgengelig uten at hele drivenheten apnes. Modell 62002 har en unk, delt dekselplate som lser dette problemet. Dekselplaten er delt langsetter i to halvdeler, en frontdel (se figur 2) og en del bak. Frontdelen kan tas av sik at det blir lettere a rense, insipere og reparere brevapneren innvendig.

3. Eksenterskiveenhet

Eksenterskiveenheten skiller de enkelte konvoluttene fra hverandre sik at det mates inn bare en konvoltt om gangen. Legg merke til at eksenterskiven (N) hopper opp og ned nár brevapneren er i gang. Dette er normalt.

3.8 Sikkerhetslås

Tappen i sikkerhetslasen (B) utloes hver gang frontdekselet (F) Ioftes. Strammen blir da automatisk brutt, og maskinen stopper sik at Brukeren aldri kommt i kontakt med bevegelige deler.

3.9 Automatisk reset av motoroveropphetingsvernet

Dersom det oppstar en uventet papirstopp erer annen feil i maskinen, kan motoren stoppe automatisk pa grunn av overoppheting. Varmebryeren vil da automatisk resettes etter at motoren er avkjolt til normal driftstemperatur. Advarsel: Maskinen kan begynne a gauventet n ar en overopphetet motor avkjoles til normal driftstemperatur.

3.10 Selvslipende knivblader

Knivbladene er presisjonsslipt og laget av karbonstal. Som nevnt kan de justeres mht. skjarebredde og er selvslipende. Merk: Selvslipingen foregår kontinuerlig när det ikke går brev igjennom brevapneren, og vil forårsake en svirrende lyd. Dette er normalt.

4.0 Installasjon og innstilling

4.1 Installasjon

Sett modell 62002 pa en flat, jevn flate der den skal brukes. Pass pa at det beregnes nok plass for oppsmilingsenheten. Kjolespaltene pa baksiden av maskinen ma ikke tildekkes. Strømuttaket ma installereresær maskinen og vare lett tilgengelig.

4.2 Fest leedeplaten

Dette er en permanent installationsjon. Ta fram plastpakken i forsendelsesesesken. Den inneholder den forniklede leedeplaten og skrue. Fest den pa utsiden som vist (i figur 2).

4.3 Innrett oppsmlingsenheten

Oppsamlingsenheten sitter på utgangssiden av maskinen i en posisjon der den samler opp de behandlede konvoluttene när de støtes ut av maskinen (plassering, se figur 1). Avfallsbeholderen ligger i den smale utsparingen i oppsmilingsenheten. Hele enheten innrettes sik at den innvendige frontveggen i avfallsbeholderen ligger an mot forskanten av den framstikkende kanten på avfallsrennen (se figur 2).

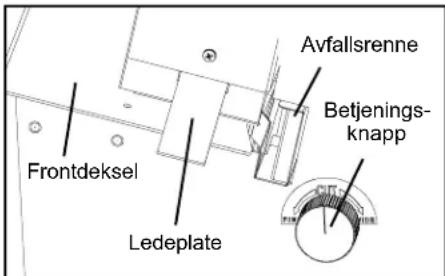

Figur 2

5.0 Bruk

5.1. Klargjoring av maskinen

Innstill onset skjaerebredde, fra bred til smal, med betjeningsknappen (figur 2). Det bør skjaeres av sa mye at konvoluttene apnes ordentlig, men ikke sa mye at knivbladetkommen i kontakt med innhold som sjekker erler verdipapirer o.l., aller mynter, papirstifter erler binders. Kontroller at modell 62002 er "AV" ("OFF") som markert med "O" pa strømbryteren. Plugg maskinen til et egnet strømuttak.

5.2 Klargjoring av brevposten

Ta en bunke brevpost (bunker mä违法犯罪e enn 7,5 cm), hold brevene løst sammen og støt bunken noen ganger mot et bord erer en annen flate sik at innholdet sklr til bunns i konvoluttene. Bla igjennom bunken for a sikre at konvoluttene er helt skilt fra hverandre. MERK: Noen konvolutyper er lettere apne i nederste kant enn i overste kant. I dette tilfelle stotes konvoluttene sik at innholdet sklr til overste kant. Glatt ut alle krøllete kanter eller revne fliker sik at kanten som gär inn i modell 62002 er fri for framstikkende flater som kan henge seg fast i maskindeler. Svært skadde konvolutter mæ tas ut og behandles manuelt.

5.3 Bearbeiding av brevposten

1) Legg de klargjorte konvoluttene pa innmatingsbordet (A) pa venstre side av maskinen med kanten som skjaeres opp, vendt innover.
2) Slá maskinen "PÁ" ("ON") ved á trykke strømbryteren ned og til hýre (J). Modell 62002 vil nám mate inn og skjærè opp de innlagte konvoluttene.
3) De apnede konvoluttene bearbeides og vil stable seg opp i oopsamlingsenheten. Ikke la konvoluttene samle seg hoyere enn 10 cm da dette kan fore til opphopning.
4) Fjern papiravfallet regelmessig ved a lofte ut avfallsbeholderen (H) og tome den.

6.0 Regelmessig vedlikehold

6.1 Renhold

Hold modell 62002 Brevapner ren. Korrekt funksjon av modell 62002 forutsetter at papirbiter som har samlet seg, fjernes hver dag med en myk børste. Papirbiter som har satt seg fast mellom knivbladene, ma øgsa fjemes. Kontroller maskinen hver gang ffor den skal brukes og pase at det ikke finnes slike ansamlinger av papirbiter. Ta av frontdekselet av og til og inspiser den innvendig.

6.1.1 Ta av frontdekselet

Pase at brevapneren er slatt "AV" (OFF) og at stopslet er tatt ut for du forsoker a ta av frontdekselet. Skru ut de to stjerneskruene, en til venstre og en til hoyre, og loft ut frontdekselet. Advarsel: IIKE fjern skruen i midten (like ved transportorhjulet). Sett pa frontdekselet igjen ved a skyve det inn og nedover. Loft deretter meieenheten (D), og smett frontdekselet pa plass. Sett inn og skru fast skruene igjen.

6.2 Frammatingsband

Rens frammatingsbandene med sape og vann ca. hver 20. maskindriftstime. Sla maskinen av og pa flere ganger for a sikre at bandene blir renset i hele lengden.

6.3 Vedlikehold av bremsehjul

Bremsehjulet roterer违法犯罪.

6.4 Vedlikehold av knivblad

Bade de ovre og de nedre knivbladene smores med knivbladmiddel hver gang 40 000 konvolutter er bearbeidet. Anbefalt smoremiddel: Premier Brand Trim Ease Lubricant (Martin Yale #MRS037046, fas hos din Martin Yale-forhandler).

7.0 Feilsøking

De vanligste feilene som kan oppsta, er oppfør nedenfor sammen med de vanligste arsakene og utbedringstiltakene

Problem Mulig ársak Ubedringsstiltak
7.1 Konvoluttstopp	Ansamling av papirbiter i meie-enheten og knivbladenheten.Avfallsbeholderen er overfyt.	Rengjør som beskrevet i punkt 6.1.Fjern papiravfall fra brevåpneren, og tøm avfallsbeholderen regelmessig+när maskinen er i bruk.
7.2 Frammatingsproblem	Frammatingsbändene er skitne.Bremsehjulet er slitt.Konvolutten er for tykk.	Rengjør som beskrivet i punkt 6.2.Roter fremsehjulet som beskrevet i punkt 6.3.Kontroller at konvolutten ikke er tykkere enn 6,3 mm.
7.3 Bare delvis oppskäre konvolutter	Transporthjulet roterer ikke.Meieenheden er feil innstilt.	Kontroller at transporthjulet roterer*när brevåpneren er i gang.Kontroller at meieenheden beveger seg fritt, og at fjarene er festet i begge ender av den.
7.4 Oppkutting av konvoluttinnhold	Skjærebredden er stilt for bredt.Konvoluttene er ikke klargjort.	Still skjærebredden smalere.Klargjør brevposten som beskrevet i punkt 5.2.
7.5 Ingen skjæring eller unnormal støy	Knivbladene er slitt aller trenger småring.	Smør knivbladene eller bytt dem.
7.6 Maskinen vil ikke,gå	PapirstoppDeksel er/DDukket.Strombrudd.Varmebryter er utløst.Sikring er gätt (ikke automat).Elektrisk felfunksjön.	Kople fra maskinen og fjern opphopet papir.Kontroller at frontdekselet er lukket.Prøv maskinen i en annen kontakt som du vet virker.La modell 62002 avkjøles i minst 1/2 time og prøv igjen.Bytt sikring.Kontakt Martin Yale-kundeservice.
7.7 Motor loopt maar riem draalt nicht	Timing riem van motor losgeraatk of riem kapot	Kople til uller byttaland.

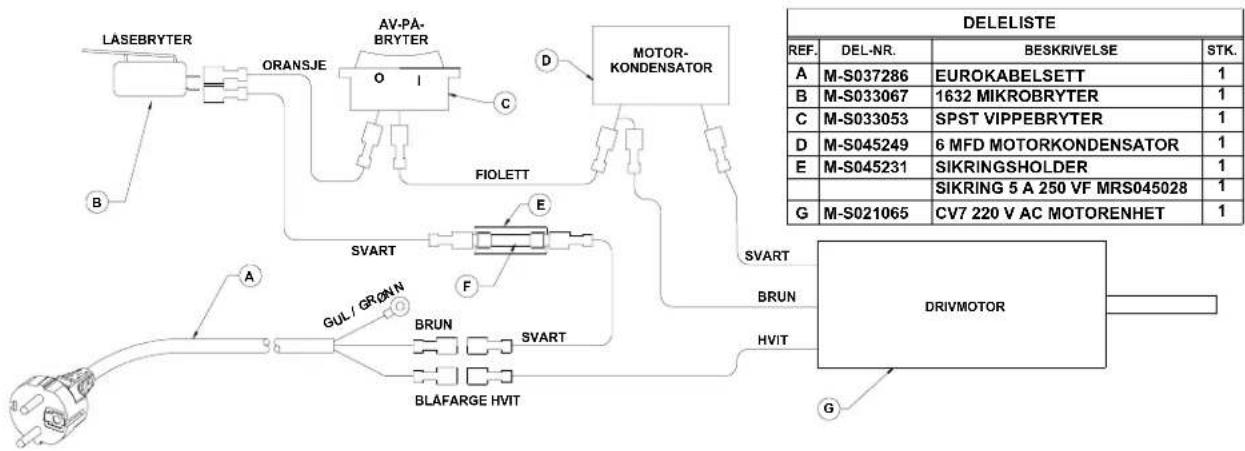

Koplingsskjema Modell 62002 Brevapner 230 VAC

MARTIN YALE

Mодeelb 62002

(230 B)

BbICOKOCKOPoCTHa

KOHBepTOBcKpbIbAIOUaMaSHA

TexHuecka xapakTepcntka

Функюногьнгь.

Быстroduйства.. 17500 nicesm buc

MaKcImaJIbHa TOJIuHa KOHBeP Ta. 1/4 Hm (6,3 MM)

InybHa pa3pe3aHnB dInHy . perynpema

DonyckaemamakcmmaJIbHa3arpy3ka 6IOHMOB(152,4MM)

Физнчecки

Pa3mepbl. 12-1/4 duHma (311 MM) B x

21-1/4ДиИма(540MM)山x

143/4IIOIma(375MM)

(TOJIbKO MaUHa

Bec MaunHbI 34 yHTa (15,4 kg) (ToNbko MaunHa)

3neKtpnueckne

Питадценпяжен.. 230B,50/60T,1,5A

BVeDHeNHe

Blaoradapm Bac 3a To, yTO BbI Bb6paJn HaUy BbcOKCKOpocTHyo KOHBeptOBckpbIbAHOuO MaunHy Martin Yale Moen 62002. DAnHa J MoeJIb 62002 npedctabJreT c6oB abTomatueckyo KOHBeptOBckpbIbAHOu MaunHy, cnoc6hy o6paTaBbAtb Do 1750 CmeUaHHbIX KOHBePTOB b lac, KOTopar obecneuBaet BO3MOxHocTB dna 6pbotkn 6obLbux X 6beMoB KOHBePTOB pa3NUnHbX pa3MepOB 6e3 npedBaPntelhO coptnpOBKn. IoxaanyCTa, O3NaKOMbTeCb C daHHbIM pykoBoDcTBom B erO nonHom o6beMe nepeTem, kak npictynaTb K pa6ote c BaWe mauHoon Moenn 62002. HAdnEkaaee noHMaHne npedctabHeHHo 3decb nHΦopMaunn NOMOXe Bam n36exaTb 60JIbUnHCTBa Own6ok, CBz3aHHbx C deiCTBnMIOn eepaTopa, n ABNTc rapaHTne dOnroJeTne 6ecnepe6oHoi pa6Otbl.

IPEIOCTEPEXHE: HnKOrda He NoDKNoaHte HanpJxHe NHTAHN K MaunHe Do TOrO, KaK BbI 6yDeTe roTOBb I K HaJaKe BaWei MaunHb MoJeN 62002 n K pa6ote Ha He. DaHHa MaunHa NMeET B ce6e DBHXuHecraCTn. Pn HauJaKe, pa6ote N TexHmEcKOM OcCJyXnBaHN He DonyCKaTc 3aXBtIBaHN pyK, BOLOc, HENlOTHO npNJleraOnx Yacte OdeXdbI n 6NXyTePN kAKMn-Im6o DBrXyUIMncs qACTMa. B npOTNBHom Cnyae MoryT MeTo CepBe3HbI TeLeChbI NOBpeXdEHN. O6CnyXnBaHN eNN ChrTne OrpaXdEHN dOnyckaOTc ToIbKO nocne OTKnIOueHn NtAHN I ero 6NOKIpOBKn.

MARTIN YALE

251 Wedcor Avenue · Wabash, IN 46992

website: www.martinyale.com • email: [e-mail]

MADE IN U.S.A.

1.0 DeTANI

A. 3arpy3ouHa nlaTΦopMa
B. 3aunTHa 6JOKnPOBka
C. 3aDépXnBaIOUe KeNoEco
D. HanpaBnaIouy y3eJ
E. y3en hoxa
F. y3en nepedHero orpaXdHn
G.Паctинчытbi OtpaxkATEnb
H. Bynkep dna 06pe3koB
I. HxKnHn nOaDoH
J. BbIKIOUATEIb 3NEKtpOnTtAHN
K. HaxmHa nactnHa
L. BbItaIKnBaIOoee KOJecO
M. KOHBeHepHaJeHTa
N. y3en 3KcUeHTpIKOBoro WKNBa
O.Фланецшква

PucyHok 1

2.0 PacnaKOBka

AkkpaTHo pacnakyIte MaunHy. CNoKHe Te Bce ynaKOBOUHbIe MaTePnAbIb Ha3aB T bPaHCnOpTHbI ruiK IN XpaHIne RUIK DnB BO3MOXhIX B 6dyuem NepeBO3OK KOHBePTOBCKpbBaHOSeMaunHbI. PpOBePbTe KOHBePTOBCKpbBaHOuMy MaunHy IN BCE pINHaJNeKHOCTN Ha HAIuYne TpaHCnOpTHbIX NOBpeXdEHH. EcIn ObnapyKeHb KaKe-No6 NOBpeXdEHn, HeMeJIneHHO CBxHTecb C nepeBO3HkOM.

3.0 CBOINCTBa

BbICOKCKOPOCTHAR KOHBePTOBCKpbIbAoula MaunHa KOMnAHm Martin Yale MoDen 62002 npedctabTReT coobp a3pa6oTaHHy u n3roTOBHeHHy c C6bIOeHMEM BcKoK ToHOCn MaunHy dna oBa6oTK NmCem, KOtopa 6bnadaet yHkAnbHbIMN KOHCTpyKTHBbIMM Oc6eHHocTMM, NO3BO7IOUmm E6pa6aTBaTb 6onbLne KOnMeCTBa PmEOHx pa3nHbIe pa3Mepe KoHBePTOB 63 npedbpntbHO copTIPOBKn.

Ppejde yem npctyntb Ka6ote Ha MaunHe Moen 62002, Heo6xmo Bn3yAaIbHO O3hakOMtbcra Hne, nTTO, TToB1 NpOHTb PpeCTabHne O daHHbx KOHCTpyKTHBbIX OC6eHHcTEx I O TOM, KAK OHn cyHKUOHpyIO.

5.2 Forberedelse av posten

Användettbdererannanplanytaochkforhandfyllpaochhallsamtidigtkuvertetlost)igenomenhandfullbrev(buntenka varahogst7,5cmhog)sattinnehallenlaggersigpabottnienkuverten.Flaktalettpabuntenforattkauvertenattlossarvarandra.OBS:En del kuverttyper ar lattare attoppnaibottnen an upptill.Fyllidetta fall pa kuverten saattinnehallen flyttas till den ovrelangsidan.Slata tllalla viktanerllerupprivna flikar saatt kanten som nár fram til Modell 62002 arutanutskjutande ytor som kanhaka fastimaskindelar.Ta bort ochoppna svart skadade brev for hand.
