| Type de produit | Adaptateur CPL (Powerline) |
| Marque | TriStar |
| Modèle | NS6701 |
| Débit maximal | 500 Mbps |
| Ports Ethernet | 2 ports RJ45 |
| Distance maximale | 200 mètres |
| Nombre maximal d'unités | 8 |
| Alimentation | 230 V AC via prise secteur |
| Indicateurs LED | Alimentation (vert), Powerline (vert/orange/rouge), Ethernet (vert) |
| Fonction veille | Oui, après 15 minutes sans liaison Ethernet |
| Sécurité | Cryptage par mot de passe aléatoire, bouton de connexion simple |
| Bouton de réinitialisation | Oui (réinitialisation usine 5s, nouveau mot de passe 10s) |
| Compatibilité | HomePlug AV, tout adaptateur CPL compatible |
| Dimensions (approx.) | 7 x 5 x 3 cm |
| Poids (approx.) | 100 g |
| Entretien | Nettoyer avec un chiffon sec et doux |
| Garantie | 24 mois |
| Recyclage | Ne pas jeter dans les déchets ménagers, déposer dans un point de collecte |
FOIRE AUX QUESTIONS - NS6701 TRISTAR
Questions des utilisateurs sur NS6701 TRISTAR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur CPL au format PDF gratuitement ! Retrouvez votre notice NS6701 - TRISTAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NS6701 de la marque TRISTAR.
MODE D'EMPLOI NS6701 TRISTAR
Guide d'installation rapide
Ce produit est conforme aux conditions essentielles et aux autres dispositions pertinentes de la directive R&TTE. C'est confirmée par le label CE.
La déclaration de conformité peut être consultée sur :
www.tristar.eu
DE
Avec ces prises Powerline PowerLan, vous pouvez établir une connexion réseau entre votre modem, votre PC, votre Settopbox, votre console de jeu...
Les prises Powerlan NS-6701 ne sont pas connectées par défaut. Suivez la procédure décrite dans le chapitre 5 pour les connecter.
Limitations
Dans des conditions optimales, la distance câblée maximale entre deux appareils Powerline est de 200 mètres.
La qualité de la connexion est influencée par :
- la mauvaise qualité des câbles électriques
- les fusibles
– les protections contre la foudre / les surtensions - Tension multiphases : certaines maisons sont équipées d'une tension triphasée. La qualité de la connexion Powerline diminuera fortement si les appareils sont connectés sur des phases différentes. Dans certains cas, aucune communication ne sera possible.
- Certains appareils électriques, comme les fours à micro-ondes, les aspirateurs, les anciens chargeurs pour ordinateurs portables / gsm, peuvent causer des parasites sur le réseau électrique pendant l'utilisation.
2 Instructions de sécurité
Pour votre sécurité, prenez connaissance de tous les avertissements et respectez-les.
- N'ouvrez pas l'appareil. En ouvrant l'appareil ou en enlevant le boîtier, vous pouvez être exposé à des pics de tension et d'autres dangers. L'appareil ne peut être entretenu et réparé que par du personnel d'entretien compétent. Contactez votre fournisseur pour en savoir plus.
- N'utilisez pas cet appareil pendant un orage. Il existe un risque de chocs électriques causés par la foudre.
– N'exposez pas l'appareil à de la poussière ou à des liquides agressifs.
– N'utilisez pas ce produit à proximité de sources d'eau.
- Veillez à connecter les câbles sur les bons ports.
- Ne recouvrez pas les trous de ventilation de l'appareil.
3 Applications courantes


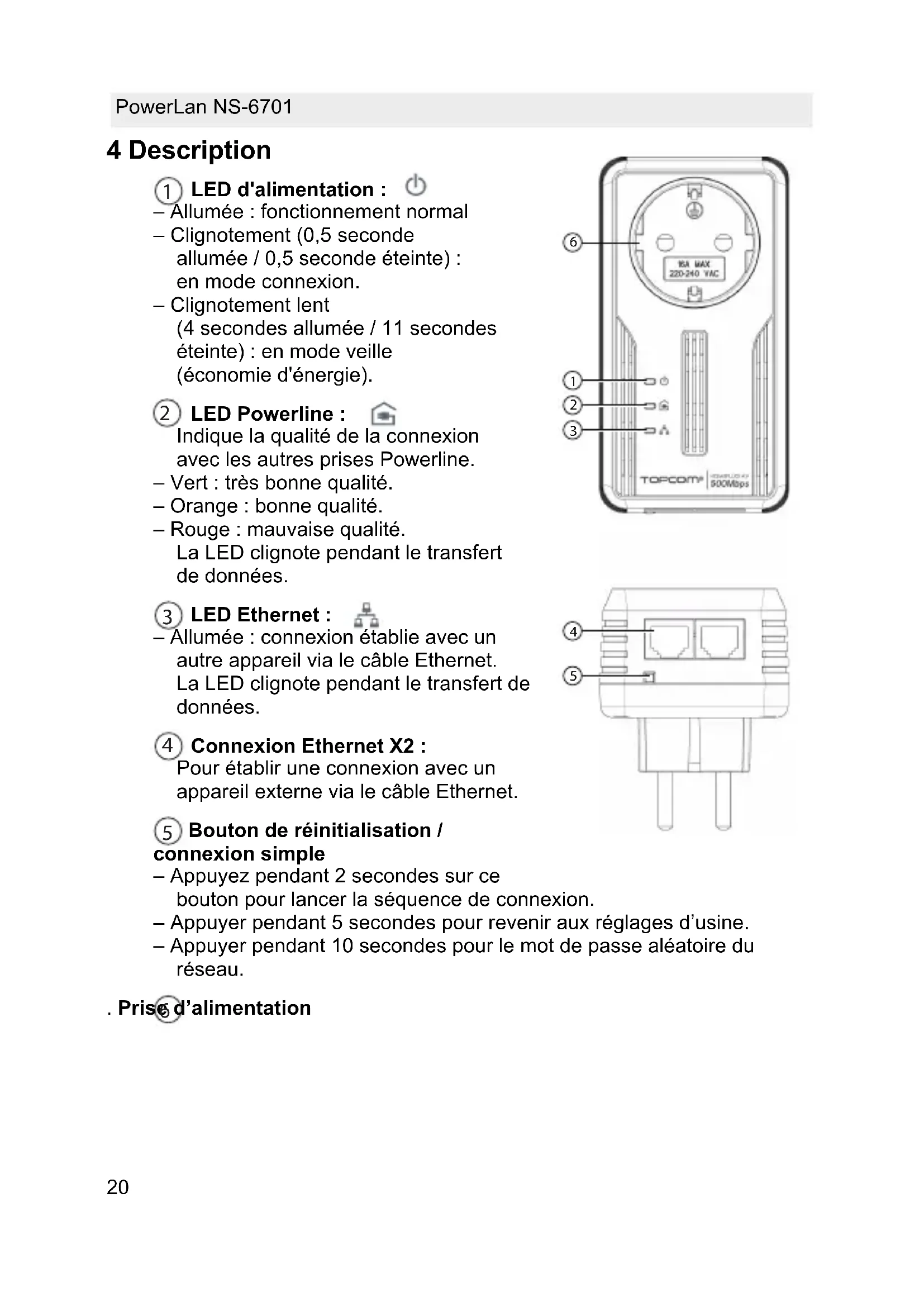

4 Description

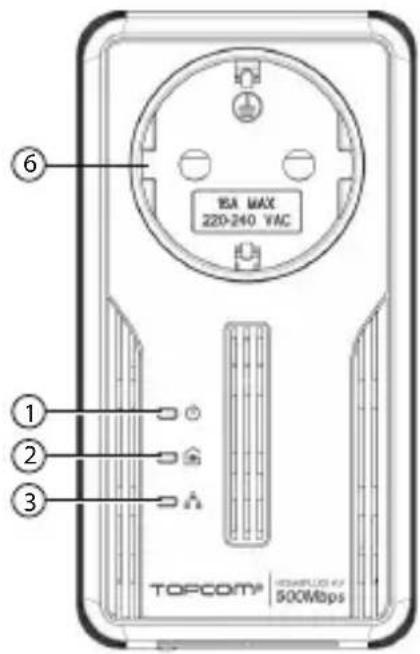

① LED d'alimentation : ⏻
– Allumée : fonctionnement normal
- Clignotement (0,5 seconde allumée / 0,5 seconde éteinte) : en mode connexion.
- Clignotement lent
(4 secondes allumée / 11 secondes éteinte) : en mode veille
(économie d'énergie).
② LED Powerline : Indique la qualité de la connexion avec les autres prises Powerline.
- Vert : très bonne qualité.
- Orange : bonne qualité.
- Rouge : mauvaise qualité. La LED clignote pendant le transfert de données.
③ LED Ethernet : - Allumée : connexion établie avec un autre appareil via le câble Ethernet. La LED clignote pendant le transfert de données.

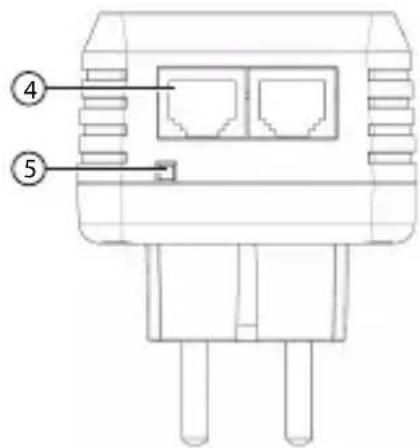

④ Connexion Ethernet X2 : Pour établir une connexion avec un appareil externe via le câble Ethernet.
⑤ Bouton de réinitialisation / connexion simple
- Appuyez pendant 2 secondes sur ce bouton pour lancer la séquence de connexion.
- Appuyer pendant 5 secondes pour revenir aux réglages d'usine.
- Appuyer pendant 10 secondes pour le mot de passe aléatoire du réseau.
. Prise d'alimentation
5 Connecter les prises Powerlan NS-6701
La prise Powerline passe en mode veille (économie d'énergie) lorsqu'elle n'est pas connectée pendant 15 minutes à un appareil par câble Ethernet.
Les prises Powerlan NS-6701 ne sont pas connectées par défaut. Suivez la procédure ci-dessous pour les connecter entre eux :
- Branchez tous les Powerline dans une prise.
Le plus facile, c'est de les brancher les unes près des autres dans une même pièce. Dès que la connexion est établie, vous pouvez les installer où vous le voulez.
-
Appuyez pendant deux secondes sur la touche (réinitialisation/connexion simple) de la première Powerline. La LED d'alimentation va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
-
Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la deuxième prise. La séquence de connexion démarre.
Un mot de passe aléatoire sera échangé entre les Powerlines.
Lorsque la connexion est établie, les deux prises s'allument à nouveau et les diodes Powerline s'allument sur les deux prises.
Appuyez pendant au moins 12 secondes sur la touche de réinitialisation/connexion simple pour rétablir les paramètres d'usine de la Powerlan NS-6701. Lorsque les paramètres d'usine sont en vigueur, la prise Powerlan NS-6701 doit à nouveau être connectée.
6 Ajouter une prise Powerlan NS-6701 supplémentaire
Vous pouvez créer un réseau de huit prises Powerline au maximum. S'il y a déjà deux Powerlines en fonctionnement, vous pouvez donc en ajouter 6 au maximum.
Suivez la procédure ci-dessous pour ajouter une prise Powerline :
- Brancher la ligne de secteur (NS-6701) supplémentaire dans la prise électrique et appuyer pendant 10 secondes. Le voyant Marche/Arrêt clignotera lentement (0,5 secondes Marche/0,5 secondes Arrêt).
- Pendant deux secondes, appuyez sur la touche de l'une des prises Powerline déjà en fonctionnement.
La LED on/off va clignoter lentement (0,5 seconde allumée / 0,5 seconde éteinte).
- Dans les deux minutes qui suivent, appuyez pendant deux secondes sur la touche de la prise supplémentaire.
Dès que la connexion est établie, le voyant d'état cesse de clignoter.
Avant d'ajouter une nouvelle prise Powerline, il est conseillé d'effacer le mot de passe réseau de cette prise en appuyant sur le bouton "réinitialisation/connexion simple" pendant 12 secondes.
Une prise Powerline déjà utilisée dans un autre réseau aura gardé un mot de passe réseau en mémoire, et le mécanisme de connexion à l'aide du bouton "réinitialisation/connexion simple" ne fonctionnera donc pas.
7 Programme d'aide PC (utilitaire)
Vous trouverez toutes les informations disponibles et les pièces détachées sur service.tristar.eu !
8 Garantie Topcom
8.1 Période de garantie
Les appareils Topcom bénéficient d'une période de garantie de 24 mois. La période de garantie prend effet le jour de l'achat du nouvel appareil.
Les accessoires et les défauts qui ont un effet nuisible sur le fonctionnement ou la valeur de l'appareil ne sont pas couverts.
La garantie s'applique uniquement sur présentation du reçu d'achat original ou une copie de celui-ci sur lequel figurent la date de l'achat et le modèle de l'appareil.
8.2 Exclusions de garantie
Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte et les dommages qui résultent de l'utilisation de pièces et d'accessoires non originaux ne sont pas couverts par la garantie.
La garantie ne couvre pas les dommages causés par des éléments extérieurs tels que la foudre, l'eau et le feu, ni les dommages provoqués par le transport.
Aucune garantie ne pourra être invoquée si le numéro de série indiqué sur les appareils a été modifié, supprimé ou rendu illisible.
Aucune garantie ne peut non plus être invoquée si l'appareil a été réparé ou modifié par l'acheteur.
9 Recyclage de l'appareil (environnement)
Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. Le symbole sur ce produit, guide d'utilisation et / ou l'emballage indique ceci.
Certains matériaux du produit peuvent être réutilisés si vous les déposez dans un point de recyclage. En réutilisant certaines pièces ou matières premières des produits usagés, vous apportez une contribution importante à la protection de l'environnement.
Veuillez contacter vos autorités locales pour toute information supplémentaire sur les points de collecte dans votre région.
