NS6701 - Adaptador de línea eléctrica TRISTAR - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato NS6701 TRISTAR en formato PDF.
| Tipo de producto | Adaptador PLC (Powerline) |
| Marca | TriStar |
| Modelo | NS6701 |
| Velocidad máxima | 500 Mbps |
| Puertos Ethernet | 2 puertos RJ45 |
| Distancia máxima | 200 metros |
| Número máximo de unidades | 8 |
| Alimentación | 230 V CA a través de enchufe de pared |
| Indicadores LED | Alimentación (verde), Powerline (verde/naranja/rojo), Ethernet (verde) |
| Función de reposo | Sí, después de 15 minutos sin conexión Ethernet |
| Seguridad | Cifrado por contraseña aleatoria, botón de conexión simple |
| Botón de reinicio | Sí (reinicio de fábrica 5s, nueva contraseña 10s) |
| Compatibilidad | HomePlug AV, cualquier adaptador PLC compatible |
| Dimensiones (aprox.) | 7 x 5 x 3 cm |
| Peso (aprox.) | 100 g |
| Mantenimiento | Limpiar con un paño seco y suave |
| Garantía | 24 meses |
| Reciclaje | No tirar a la basura doméstica, depositar en un punto de recogida |
Preguntas frecuentes - NS6701 TRISTAR
Preguntas de los usuarios sobre NS6701 TRISTAR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Adaptador de línea eléctrica en formato PDF gratis! Encuentra tus instrucciones NS6701 - TRISTAR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NS6701 de la marca TRISTAR.
MANUAL DE USUARIO NS6701 TRISTAR
Guía de instalación rápida
Este producto cumple con los requisitos esenciales y con el resto de indicaciones relevantes de la directiva R&TTE. El sello CE corrobora la conformidad.
Puede encontrarse la Declaración de conformidad en:
www.tristar.eu
PT
Los enchufes Powerlan NS-6701 pueden utilizarse para establecer una conexión de red entre un módem, un ordenador, un descodificador, una consola de videojuegos, etcétera.
Los enchufes Powerlan NS-6701 no están conectados de forma predeterminada. Para conectarlos, siga las instrucciones del apartado 5.
Limitaciones
La longitud máxima teórica del cable entre dos dispositivos Powerline no debe ser superior a 200 metros.
Varios factores pueden afectar a la calidad de la conexión:
- un cableado eléctrico de calidad deficiente,
- los fusibles,
- los protectores de sobretensión y descargas eléctricas,
– la tensión polifásica en viviendas con electricidad trifásica. Si se conectan los dispositivos a diferentes fases, la calidad de la conexión Powerline puede reducirse significativamente. En ciertos casos, se cortará la comunicación, y
– algunos electrodomésticos, como microondas, aspiradoras y cargadores antiguos para teléfonos móviles o portátiles, que generan interferencias en la red cuando están en funcionamiento.
2 Instrucciones de seguridad
Por su seguridad, lea todas las advertencias y siga las instrucciones.
- No abra el producto. Si abre o extrae la tapa del producto, puede exponerse a peligrosos puntos de alta tensión y otros riesgos.
Solo el personal cualificado puede realizar las tareas de mantenimiento. Si necesita más información, póngase en contacto con su distribuidor.
- No utilice el producto durante tormentas eléctricas. Los rayos pueden originar descargas eléctricas.
- No exponga el producto al polvo ni a líquidos corrosivos.
- No utilice el producto cerca de fuentes de agua.
- Compruebe que los cables están conectados en el puerto correcto.
- No obstruya las ventilaciones del producto.
3 Aplicaciones habituales


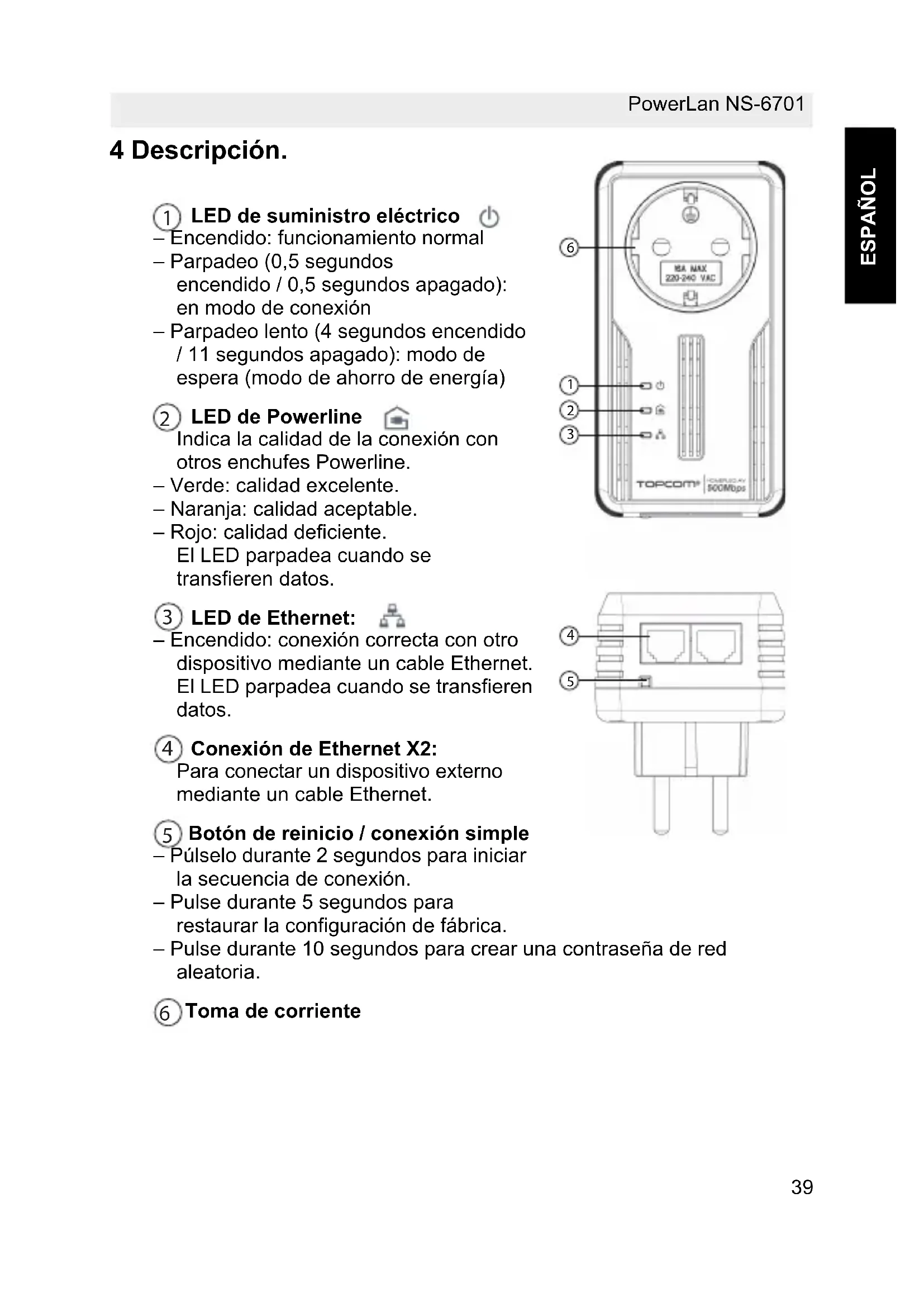

4 Descripción.

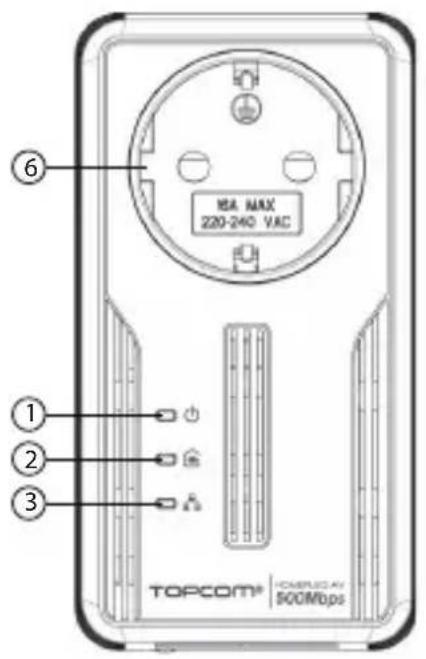

① LED de suministro eléctrico
- Encendido: funcionamiento normal
- Parpadeo (0,5 segundos encendido / 0,5 segundos apagado): en modo de conexión
- Parpadeo lento (4 segundos encendido / 11 segundos apagado): modo de espera (modo de ahorro de energía)
② LED de Powerline
Indica la calidad de la conexión con otros enchufes Powerline.
- Verde: calidad excelente.
– Naranja: calidad aceptable. - Rojo: calidad deficiente.
El LED parpadea cuando se transfieren datos.
③ LED de Ethernet:
- Encendido: conexión correcta con otro dispositivo mediante un cable Ethernet. El LED parpadea cuando se transfieren datos.

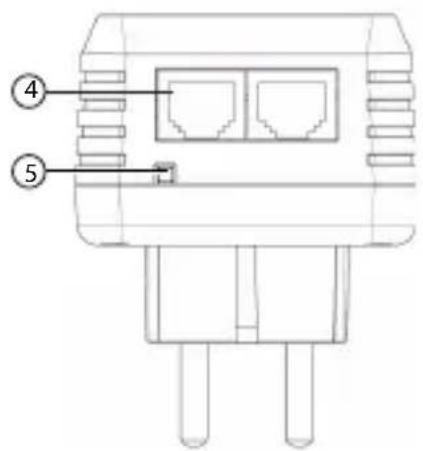

④ Conexión de Ethernet X2:
Para conectar un dispositivo externo mediante un cable Ethernet.
⑤ Botón de reinicio / conexión simple
– Púlselo durante 2 segundos para iniciar la secuencia de conexión.
- Pulse durante 5 segundos para restaurar la configuración de fábrica.
- Pulse durante 10 segundos para crear una contraseña de red aleatoria.
⑥ Toma de corriente
5 Conexión de los enchufes Powerlan NS-670
El enchufe Powerline pasa a modo de espera (ahorro de energía) cuando durante 15 minutos no está conectado a un dispositivo con un cable Ethernet.
Los enchufes Powerlan NS-6701 no están conectados de forma predeterminada.
Para conectarlos, siga las instrucciones que se detallan a continuación.
- Conecte todos los Powerline al enchufe de suministro eléctrico.
El modo más fácil es conectarlos uno junto a otro en el mismo lugar. Una vez conectados correctamente, puede colocarlos en la ubicación deseada.
- Pulse el botón (reinicio / conexión simple) del primer enchufe Powerline durante dos segundos.
El LED de suministro eléctrico inicia un parpadeo lento (0,5 segundos encendido / 0,5 segundos apagado).
- En los siguientes dos minutos, pulse el botón del segundo enchufe. Empieza la secuencia de conexión.
Los Powerline intercambian una contraseña aleatoria.
Cuando se haya completado la conexión, reinicie ambos enchufes, y se iluminarán los LED de Powerline de ambos enchufes.
Pulse el botón de reinicio / conexión simple durante al menos 12 segundos para restaurar los valores predeterminados de Powerlan NS-6701. Si restaura los valores predeterminados del enchufe Powerlan NS-6701, deberá volver a conectarlo.
6 Conexión de Powerlan NS-670 adicionales
Puede crear una red Powerline con un máximo de ocho Powerline. Si ya tiene dos Powerline en funcionamiento, puede añadir un máximo de seis.
Para añadir un Powerline, siga las instrucciones que se detallan a continuación.
- Conecte el Powerline (NS-6701) en la toma de corriente y presione durante 10 segundos. La luz de encendido/apagado parpadeará lentamente (0,5 segundos encendida/0,5 segundos apagada).
- Pulse durante dos segundos el botón de uno de los enchufes Powerline que ya esté en funcionamiento. La luz de encendido / apagado parpadeará lentamente (0,5 segundos encendida / 0,5 segundos apagada).
- En los siguientes dos minutos, pulse el botón del enchufe Powerline adicional durante dos segundos.
Cuando se haya realizado la conexión, la luz de encendido/apagado dejará de parpadear.
Antes de añadir el Powerline nuevo, le recomendamos que cambie la contraseña de red para este enchufe; para ello, pulse el botón de reinicio / conexión simple durante 12 segundos.
Si el Powerline se ha utilizado previamente en otra red, todavía tendrá la contraseña anterior, por lo que el mecanismo del botón de reinicio / conexión simple no funcionará.
7 Programa de ayuda para PC (utilidad)
¡Puede consultar toda la información disponible y piezas repuesto en nuestra web de servicio You.tristar.eu!
8 Garantía Topcom
8.1 Período de garantía
Las unidades de Topcom tienen un período de garantía de 24 meses.
El período de garantía entra en vigor el día en que se adquiere la nueva unidad.
La garantía no cubre los consumibles ni los defectos que tengan un efecto insignificante en el funcionamiento o en el valor del equipo.
La garantía debe demostrarse presentando el comprobante original de compra o una copia de este, en el que constarán la fecha de la compra y el modelo de la unidad.
8.2 Limitaciones de la garantía
Los daños o defectos ocasionados por un tratamiento o funcionamiento incorrectos, así como los daños resultantes del uso de piezas o accesorios no originales, no estarán cubiertos por esta garantía.
La garantía no cubre los daños ocasionados por factores externos, como relámpagos, agua o fuego, como tampoco los daños causados durante el transporte.
La garantía no será válida si el número de serie de las unidades se cambia, se elimina o resulta ilegible.
Cualquier reclamación de la garantía se invalidará si la unidad ha sido reparada, alterada o modificada por el comprador.
9 Eliminación del dispositivo (medio ambiente)
Al final de su vida útil este producto no debe ser desechado en un contenedor normal, sino en un punto de recolección destinado al reciclaje de equipos eléctricos y electrónicos.
Tanto en el producto como en el manual de usuario y en la caja se incluye este símbolo.
Si usted los lleva a un punto de reciclaje, algunos de los materiales del producto podrán reutilizarse. La reutilización de
algunas de las piezas o materias primas de estos productos supone una importante contribución a la protección del medio ambiente. Si necesita más información sobre los puntos de reciclaje existentes en su zona, póngase en contacto con las autoridades locales correspondientes.
