NS6701 - Powerline adaptér TRISTAR - Bezplatný návod na obsluhu

Typ produktu	PLC adaptér (Powerline)
Značka	TriStar
Model	NS6701
Maximálna rýchlosť	500 Mbps
Ethernet porty	2x RJ45 port
Maximálna vzdialenosť	200 metrov
Maximálny počet jednotiek	8
Napájanie	230 V AC cez sieťovú zásuvku
LED indikátory	Napájanie (zelená), Powerline (zelená/oranžová/červená), Ethernet (zelená)
Režim spánku	Áno, po 15 minútach bez ethernetového pripojenia
Bezpečnosť	Šifrovanie náhodným heslom, jednoduché tlačidlo na pripojenie
Reset tlačidlo	Áno (obnovenie továrenských nastavení 5s, nové heslo 10s)
Kompatibilita	HomePlug AV, akýkoľvek kompatibilný PLC adaptér
Rozmery (približne)	7 x 5 x 3 cm
Hmotnosť (približne)	100 g
Údržba	Čistiť suchou a jemnou handričkou
Záruka	24 mesiacov
Recyklácia	Nevyhadzovať do domového odpadu, odovzdať na zbernom mieste

Často kladené otázky - NS6701 TRISTAR

Ako pripojiť dva PLC adaptéry NS6701 medzi sebou?

Zapojte oba adaptéry do blízkych elektrických zásuviek. Stlačte tlačidlo na prvom na 2 sekundy (LED bliká), potom do 2 minút stlačte tlačidlo na druhom na 2 sekundy. Powerline LED sa rozsvietia a potvrdia pripojenie.

Ako pridať tretí adaptér do existujúcej siete?

Zapojte nový adaptér, stlačte jeho tlačidlo na 10 sekúnd (reset). Potom stlačte tlačidlo na už pripojenom adaptéri na 2 sekundy a do 2 minút stlačte tlačidlo na novom adaptéri na 2 sekundy. Pripojenie sa vytvorí.

Ako resetovať adaptér NS6701?

Stlačte tlačidlo reset na 5 sekúnd na obnovenie továrenských nastavení. Na vymazanie sieťového hesla stlačte na 10 sekúnd.

Powerline LED je červená, čo robiť?

Červená LED indikuje nízku kvalitu pripojenia. Skúste priblížiť adaptéry, vyhnite sa predlžovacím káblom a zapojte ich na rovnakú fázu. Umiestnite ich ďalej od spotrebičov, ktoré spôsobujú rušenie (mikrovlnky, vysávače).

Môžem používať PLC adaptéry s predlžovacím káblom?

Neodporúča sa zapájať PLC adaptéry do predlžovacieho kábla, pretože to môže znížiť výkon. Zapojte ich priamo do stiennej zásuvky pre lepšiu kvalitu signálu.

Aká je maximálna vzdialenosť medzi dvoma adaptérmi?

V optimálnych podmienkach je maximálna káblová vzdialenosť 200 metrov. Prekážky ako poistky alebo rôzne fázy môžu túto vzdialenosť znížiť.

Fungujú PLC adaptéry na viacerých fázach?

Fungujú, ale výkon môže byť výrazne znížený na rôznych fázach. V niektorých prípadoch komunikácia nie je možná. Ideálne ich zapojte na rovnakú fázu.

Ako zistím, či je ethernetové pripojenie aktívne?

Ethernet LED je trvalo svietiaca, keď je nadviazané pripojenie so zariadením cez ethernetový kábel. Bliká počas prenosu údajov.

Môžem používať adaptéry NS6701 s inými značkami?

Áno, pretože sú kompatibilné so štandardom HomePlug AV. Výkon sa však môže líšiť a pripojenie môže vyžadovať manuálne párovanie pomocou tlačidla.

Ako znížiť spotrebu elektrickej energie adaptérov?

Adaptéry automaticky prechádzajú do režimu spánku po 15 minútach bez ethernetového pripojenia. LED napájania pomaly bliká v režime spánku, čo indikuje zníženú spotrebu.

NÁVOD NA OBSLUHU NS6701 TRISTAR

Rýchla inštalácia / Rychlá instalace

Symbol CE označuje, tento výrobok vyhovuje základným požiadavkám a d'alším príslušným ustanoveniam R&TTE Smernice.

Prehlásenie o zhode nájdete na lokalite:

www.tristar.eu

CZ

Prípojky Powerlan NS-6701 sa používajú na vytvorenie sietového spojenia medzi modemom, PC, prijímačom televízneho signálu, hracími konzolami a pod.

Nové prípojky Powerlan NS-6701 nie sú spojené. Pri spájaní postupujte podľa pokynov v kapitole 5.

Obmedzenia

V ideálnom prípade by maximálna dĺžka kábla medzi dvomi siet'ovými zariadeniami nemala byt' viac ako 200 metrov.

Kvalitu spojenia zhoršujú:

– elektrické káble nízkej kvality,
- poistky,
– bleskozvody/ochrana proti nárazovému prúdu,
– viacfázové napätie: niektoré domy majú trojfázové elektrické vedenie. Kvalita siet'ového spojenia sa výrazne zhorší, ak sú zariadenia pripojené k rôznym fázam. V niektorých prípadoch bude komunikácia úplne prerušená.

- Niektoré elektrické zariadenia, ako sú mikrovlnné rúry, vysávače a staré nabíjačky prenosných počítačov alebo mobilných telefónov, vytvárajú šum v elektrickej sieti, keď sú používané.

Pre vašu vlastnú bezpečnost' si prečítajte a riad'te sa všetkými upozorneniami a pokynmi.

– Zariadenie neotvárajte. Otvorením alebo odmontovaním krytu zariadenia sa môžete vystaviť nebezpečnému vysokému napätiu alebo iným rizikám. Zariadenie môžu opravovať len riadne vyškolení pracovníci servisu. Viac informácií vám poskytne predajca.

– Zariadenie nepoužívajte počas búrky s bleskami. Hrozí riziko zasiahnutia elektrickým prúdom v dôsledku blýskania.

– Káble musia byt' zapojené do správnej zásuvky.

– Svieti: normálna prevádzka
– Bliká (0,5 sekundy svieti/0,5 sekundy nesvieti): režim spojenia
– Pomaly bliká (4 sekundy svieti/11 sekúnd nesvieti): pohotovostný režim (úsporný režim)

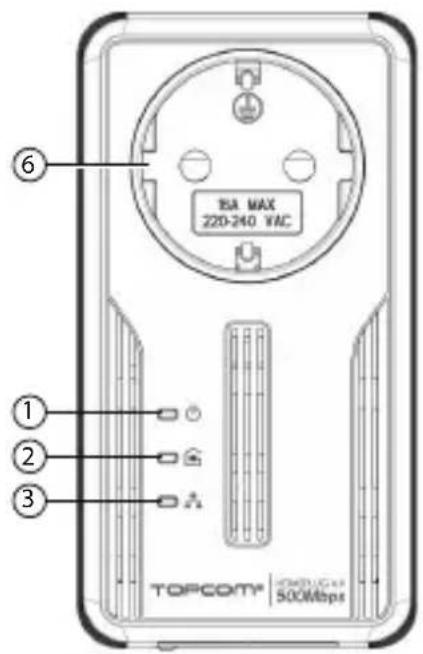

② LED indikátor elektrickej siete

Informuje o kvalite spojenia s inými siet'ovými prípojkami.

– Zelený: vynikajúca kvalita
– Oranžový: dobrá kvalita
– Červený: zlá kvalita Indikátor LED bliká počas prenosu dát.

③ Indikátor LED eternetového spojenia

– Svieti: úspešné spojenie s iným zariadením pomocou eternetového kábla Indikátor LED bliká počas prenosu dát.

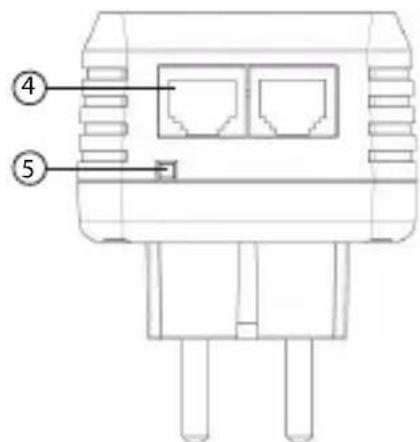

④ Pripojenie Ethernet C2:

Na pripojenie k externému zariadeniu pomocou eternetového kábla.

⑤ Tlačidlo vynulovania/rýchleho spojenia:

• Stlačte a podržte tlačidlo dve sekundy na spustenie procesu spojenia.
• Stačte po dobu 5 sekúnd pre obnovenie nastavení z továrne.
• Stlačte po dobu 10 sekúnd pre vytvorenie náhodného hesla siete.

⑥ Napájacia zásuvka

EA MAX Z20-240 YAC ⑥ ① ② ③ TOPCOM® 500Mbps

5 Spojenie prípojok Powerlan NS-6701

Siet'ová prípojka sa prepne do pohotovostného režimu (funkcia na úsporu energie), ak nie je 15 minút pripojená k zariadeniu pomocou eternetového kábla.

Nové prípojky Powerlan NS-6701 nie sú spojené. Pri ich spájaní postupujte podľa nižšie uvedených pokynov.

1. Zapojte všetky siet'ové prípojky do elektrických zásuviek.

Najjednoduchší spôsob je zapojiť ich vedľa seba na rovnakom mieste. Po úspešnom spojení, siet’ové prípojky môžete zapojiť do l’ubovoľnej elektrickej zásuvky.

1. Stlačte a podržte tlačidlo (vynulovanie/rýchle spojenie) na prvej siet'ovej prípojke dve sekundy. LED indikátor napájania začne blikat' pomaly (0,5 sekundy svieti/0,5 sekundy nesvieti).

2. Do dvoch minút stlačte tlačidlo na druhej prípojke. Spustí sa proces spájania.

Sietové prípojky si vymenia náhodné heslo.

Po vytvorení spojenia reštartujte obe prípojky; rozsvieti sa LED indikátor elektrickej siete na oboch prípojkách.

Stlačte a podržte tlačidlo vynulovania/rýchleho spojenia najmenej 12 sekúnd na obnovenie nastavení výrobcu na prípojke Powerlan NS-6701. Po obnovení nastavení výrobcu bude potrebné prípojku Powerlan NS-6701 znova spojit!

6 Pridanie d'alšej prípojky Powerlan NS-6701

V sieti môže byť zapojených najviac osem sietových prípojok. Ak už používate dve sietové prípojky, môžete pridat' najviac šest'.

Na pridanie siet'ovej prípojky postupujte podľa nižšie uvedených pokynov.

1. Zapojte extra Powerline (NS-6701) do sietovej zásuvky a stlačte po dobu 10 sekúnd. Svetlo zapnutia/vypnutia bude pomaly blikat' (0,5 sekúnd zapnuté/0,5 sekúnd vypnuté).

2. Stlačte a podržte tlačidlo na jednej z používaných sietových prípojok dve sekundy.
   Indikátor zapnutia/vypnutia začne blikat' pomaly (0,5 sekundy svieti/0,5 sekundy nesvieti).

3. Do dvoch minút stlačte a podržte tlačidlo na novej siet'ovej prípojke dve sekundy.

Ked' už je pripojenie dokončené, svetlo zapnutia/vypnutia prestane blikat'

Odporúčame vám, aby ste pred pridávaním novej siet'ovej prípojky zmenili siet'ové heslo pre túto prípojku – stlačte a podržte tlačidlo „vynulovanie/rýchle pripojenie“ 12 sekúnd. Siet'ová prípojka, ktorá už bola zapojená v inej sieti, bude mať nastavené heslo tejto siete, čo znamená, že funkcia tlačidla „vynulovanie/rýchle spojenie“ nebude funkčná.

7 Pomocný program pre PC (utilita)

Všetky dostupné informácie a náhradné diely nájdete na webovej lokalite service.tristar.eu!

8 Záruka spoločnosti Topcom

8.1 Záručná lehota

Na zariadenia Topcom je poskytovaná 24-mesačná záručná lehota.

Záručná lehota začína plynút dňom zakúpenia nového zariadenia.

Záruka sa nevzt'ahuje na spotrebný materiál či chyby, ktoré majú zanedbateľný vplyv na prevádzku alebo hodnotu zariadenia.

Pri uplatnení záruky je potrebné predložit' originál alebo kópiu dokladu o kúpe, na ktorom je vyznačený dátum kúpy a model zariadenia.

Záruka sa nevzt'ahuje na poškodenia či chyby spôsobené nesprávnym zaobchádzaním alebo používaním a poškodenia, ktoré vzniknú v dôsledku použitia neoriginálnych dielov alebo príslušenstva.

Záruka sa nevzt'ahuje na poškodenie spôsobené vonkajšími faktormi, akými sú blesk, voda či oheň, ani na poškodenia vzniknuté pri preprave.

Záruku si nemožno uplatnit', ak bolo výrobné číslo na zariadení zmenené, odstránené alebo je nečitateľné.

Nárok na uplatnenie záruky nebude uznaný, ak bolo zariadenie opravované, zmenené alebo upravené kupujúcim.

9 Likvidácia zariadenia (životné prostredie)

Po skončení životnosti tohto výrobku prístroj nevyhod'te ho do bežného domáceho odpadu, ale ho odovzdajte do zberného strediska pre recyklovanie elektrických a elektronických zariadení. Upozorňuje vás na to symbol na zariadení, v užívateľskej príručke a/alebo na obale. Niektoré materiály tohto produktu môžu by' znovu použité, ak zariadenie prinesiete do zberného strediska. Opätovné použitie

niektorých častí alebo základných materiálov použitých produktov je významným príspevkom pre ochranu životného prostredia. Ak potrebujete viac informácií o zberných centrách vo vašom regióne, kontaktujte lokálne úrady.
