NS6701 - Adaptador PLC TRISTAR - Manual de utilização gratuito

Tipo de produto	Adaptador CPL (Powerline)
Marca	TriStar
Modelo	NS6701
Velocidade máxima	500 Mbps
Portas Ethernet	2 portas RJ45
Distância máxima	200 metros
Número máximo de unidades	8
Alimentação	230 V CA via tomada elétrica
Indicadores LED	Alimentação (verde), Powerline (verde/laranja/vermelho), Ethernet (verde)
Função de espera	Sim, após 15 minutos sem conexão Ethernet
Segurança	Criptografia por senha aleatória, botão de conexão simples
Botão de reinicialização	Sim (reinicialização de fábrica 5s, nova senha 10s)
Compatibilidade	HomePlug AV, qualquer adaptador CPL compatível
Dimensões (aprox.)	7 x 5 x 3 cm
Peso (aprox.)	100 g
Manutenção	Limpar com um pano seco e macio
Garantia	24 meses
Reciclagem	Não descartar no lixo doméstico, depositar em um ponto de coleta

Perguntas frequentes - NS6701 TRISTAR

Como conectar dois adaptadores CPL NS6701 entre si?

Conecte os dois adaptadores em tomadas elétricas próximas. Pressione o botão do primeiro por 2 segundos (LED pisca), e em até 2 minutos, pressione o botão do segundo por 2 segundos. Os LEDs Powerline acendem para confirmar a conexão.

Como adicionar um terceiro adaptador à rede existente?

Conecte o novo adaptador, pressione o botão por 10 segundos (reinicialização). Em seguida, pressione por 2 segundos um adaptador já conectado e, em até 2 minutos, pressione por 2 segundos o novo adaptador. A conexão é estabelecida.

Como reinicializar um adaptador NS6701?

Pressione o botão de reinicialização por 5 segundos para restaurar as configurações de fábrica. Para apagar a senha de rede, pressione por 10 segundos.

O LED Powerline está vermelho, o que fazer?

Um LED vermelho indica má qualidade de conexão. Tente aproximar os adaptadores, evitar extensões múltiplas e conectá-los na mesma fase elétrica. Afaste-os de aparelhos que geram interferência (micro-ondas, aspiradores).

Posso usar os adaptadores CPL com uma extensão múltipla?

Não é recomendado conectar os adaptadores CPL em uma extensão múltipla, pois isso pode reduzir o desempenho. Conecte-os diretamente em uma tomada de parede para melhor qualidade de sinal.

Qual é a distância máxima entre dois adaptadores?

Em condições ideais, a distância máxima com fio é de 200 metros. Obstáculos como fusíveis ou fases diferentes podem reduzir essa distância.

Os adaptadores CPL funcionam em várias fases elétricas?

Eles funcionam, mas o desempenho pode ser bastante reduzido em fases diferentes. Em alguns casos, nenhuma comunicação é possível. Idealmente, conecte-os na mesma fase.

Como saber se a conexão Ethernet está ativa?

O LED Ethernet fica aceso fixo quando uma conexão é estabelecida com um dispositivo via cabo Ethernet. Ele pisca durante a transferência de dados.

Posso usar os adaptadores NS6701 com outras marcas?

Sim, pois são compatíveis com o padrão HomePlug AV. No entanto, o desempenho pode variar e a conexão pode exigir pareamento manual via botão.

Como reduzir o consumo elétrico dos adaptadores?

Os adaptadores entram automaticamente em modo de espera após 15 minutos sem conexão Ethernet. O LED de alimentação pisca lentamente no modo de espera, indicando consumo reduzido.

MANUAL DE UTILIZADOR NS6701 TRISTAR

Guia de instalação rápida

O símbolo CE indica que este produto está em conformidade com os requisitos essenciais e outras determinações importantes da R&TTE directiva.

A Declaração de Conformidade pode ser encontrada em:

www.tristar.eu

SK

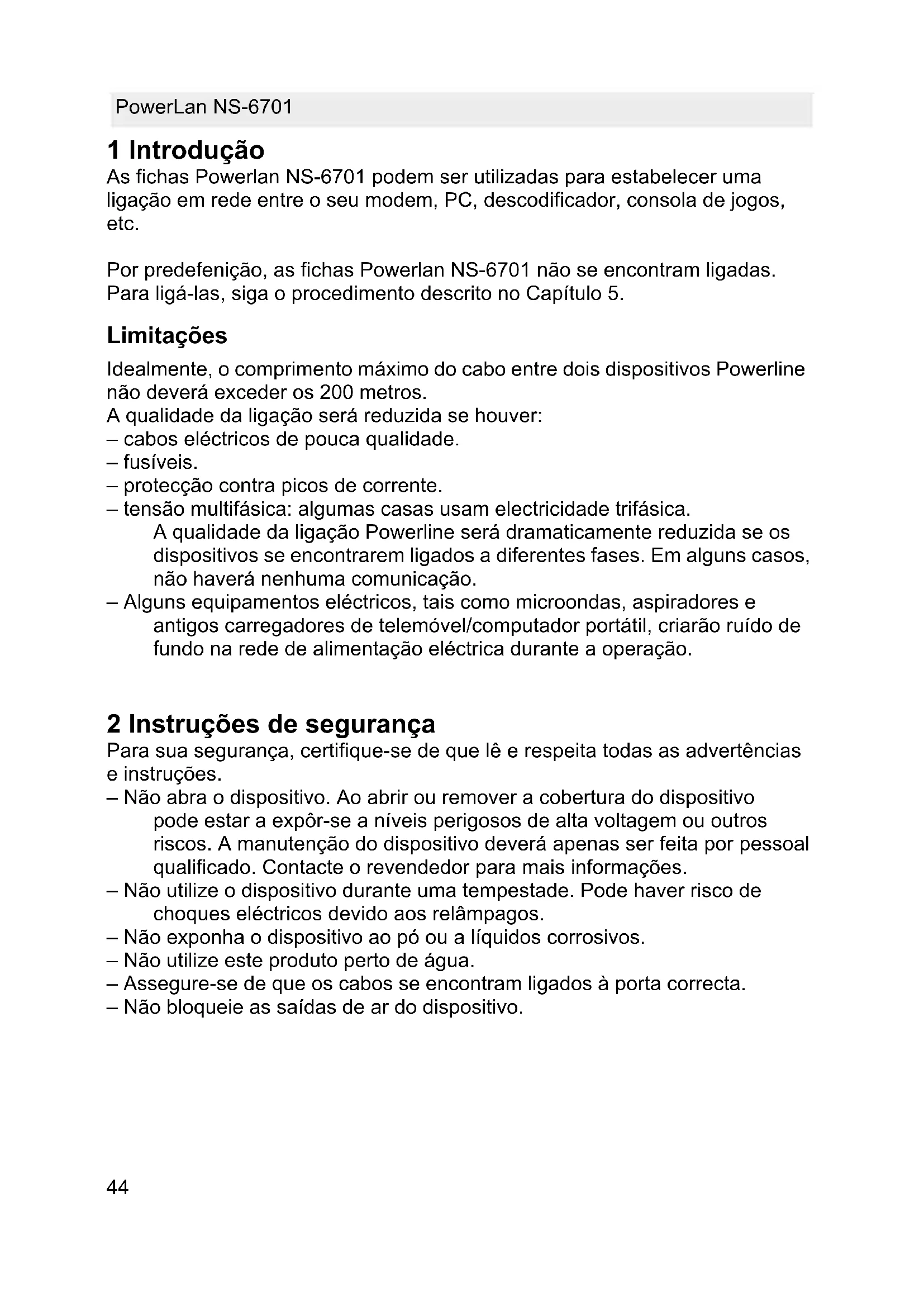

As fichas Powerlan NS-6701 podem ser utilizadas para estabelecer uma ligação em rede entre o seu modem, PC, descodificador, consola de jogos, etc.

Por predefenição, as fichas Powerlan NS-6701 não se encontram ligadas.

Para ligá-las, siga o procedimento descrito no Capítulo 5.

Limitações

Idealmente, o comprimento máximo do cabo entre dois dispositivos Powerline não deverá exceder os 200 metros.

A qualidade da ligação será reduzida se houver:

• cabos eléctricos de pouca qualidade.
• fusíveis.
  – protecção contra picos de corrente.
  – tensão multifásica: algumas casas usam electricidade trifásica.
  A qualidade da ligação Powerline será dramaticamente reduzida se os dispositivos se encontrarem ligados a diferentes fases. Em alguns casos, não haverá nenhuma comunicação.

- Alguns equipamentos eléctricos, tais como microondas, aspiradores e antigos carregadores de telemóvel/computador portátil, criarão ruído de fundo na rede de alimentação eléctrica durante a operação.

2 Instruções de segurança

Para sua segurança, certifique-se de que lê e respeita todas as advertências e instruções.

- Não abra o dispositivo. Ao abrir ou remover a cobertura do dispositivo pode estar a expôr-se a níveis perigosos de alta voltagem ou outros riscos. A manutenção do dispositivo deverá apenas ser feita por pessoal qualificado. Contacte o revendedor para mais informações.

- Não utilize o dispositivo durante uma tempestade. Pode haver risco de choques eléctricos devido aos relâmpagos.

– Não exponha o dispositivo ao pó ou a líquidos corrosivos.

– Não utilize este produto perto de água.

- Assegure-se de que os cabos se encontram ligados à porta correcta.

– Não bloqueie as saídas de ar do dispositivo.

3 Aplicações comuns


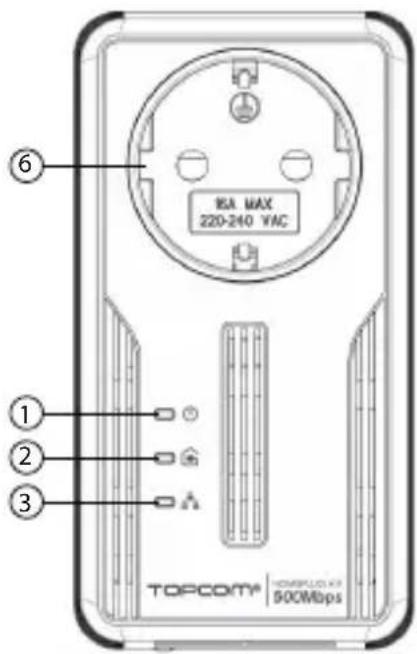

4 Descrição

① LED de alimentação eléctrica

– Ligado: operação normal

- Intermitente (0,5 segundos ligado/0,5 segundos desligado): em modo de ligação.

- Intermitente lento (4 segundos ligado/11 segundos desligado): em modo de espera (modo de poupança de energia)

② LED Powerline

Apresenta a qualidade da ligação a outras fichas Powerline.

- Verde: qualidade excelente.

– Laranja: boa qualidade.

- Vermelho: fraca qualidade.

O LED pisca durante a transferência de dados.

⑥ RA MAX 220-240 VAC ① ② ③ TOPCOM® 500Mbps

③ LED Ethernet:

- Ligado: ligação bem sucedida a outro dispositivo através do cabo Ethernet. O LED pisca quando os dados estão a ser transferidos.

Para ligação a um dispositivo externo através do cabo Ethernet.

⑤ Botão ligação simples/reinício

- Prima durante dois segundos para iniciar a sequência de ligação.

- Prima durante 5 segundos para repor as configurações de fábrica.

- Prima durante 10 segundos para obter um código de acesso à internet aleatório.

⑥ Tomada elétrica

5 Ligar as fichas Powerlan NS-6701

A ficha Powerline fica em modo em espera (função de poupança de energia) quando não se encontra ligada a um dispositivo através de um cabo Ethernet durante 15 minutos.

Por predefinição, as fichas Powerlan NS-6701 não se encontram ligadas. Para ligá-las umas às outras, siga o procedimento descrito abaixo.

A forma mais simples consiste em ligá-las perto umas das outras no mesmo lugar. Depois de terem sido ligadas com êxito, pode colocá-las no local desejado.

1. Prima a tecla (ligação simples/reinício) na primeira ficha Powerline durante dois segundos. O LED de alimentação eléctrica irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado).

2. Durante os dois minutos seguintes, prima a tecla na segunda ficha. A sequência de ligação inicia-se.

Uma palavra-passe aleatória será trocada entre as Powerlines.

Depois de concluída a ligação, reinicie as duas fichas e os LED Powerline de ambas as fichas irão iluminar-se.

Prima a tecla de ligação simples/reinício durante, pelo menos, 12 segundos para restaurar as configurações de origem da Powerlan NS-6701. Quando as configurações de origem forem restauradas, a ficha Powerlan NS-6701 precisará de ser ligada novamente!

6 Adicionar uma Powerlan NS-6701

Pode criar uma rede Powerline com um máximo de oito Powerlines. Se já tiver duas Powerlines em funcionamento, pode adicionar um máximo de seis.

Para adicionar uma Powerline, siga o procedimento descrito abaixo.

1. Ligue o cabo de alimentação (NS-6701) à tomada, e prima durante 10 segundos. O indicador luminoso de ligado/desligado irá piscar devagar (0,5 segundos ligado/0,5 segundos desligado).
2. Prima, durante dois segundos, a tecla numa das fichas Powerline que já se encontra em funcionamento.
   A luz de ligado/desligado irá piscar lentamente (0,5 segundos ligado/0,5 segundos desligado).
3. Durante os dois minutos seguintes, prima a tecla na ficha Powerline extra durante dois segundos.

Assim que a ligação estiver estabelecida, o indicador luminosode ligado/desligado irá parar de piscar.

Antes de adicionar a nova Powerline, recomendamos que a palavra-passe da rede para esta ficha seja alterada premindo o botão "de ligação simples/reinício" durante 12 segundos.

Uma Powerline que já tenha sido utilizada em outra rede ainda terá a palavra-passe dessa rede, o que significa que o mecanismo do botão "de ligação simples/reinício" não irá funcionar.

7 Programa de ajuda para PC (Utilitário)

Pode encontrar toda a informação e peças de reserva disponíveis em service.tristar.eu!

8 Garantia Topcom

As unidades Topcom têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade.

Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia.

A prova de garantia terá de ser dada com a apresentação da respectiva confirmação de compra, ou uma cópia da mesma, na qual apareçam indicados a data de compra e o modelo da unidade.

8.2 Exclusões de garantia

Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos resultantes da utilização de peças ou acessórios não originais não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.

Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível.

Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador.

9 Eliminação do dispositivo (ambiente)

Quando o ciclo de vida do produto chega ao fim, não deve eliminar este produto juntamente com os resíduos domésticos. Deve levá-lo a um ponto de recolha de equipamentos eléctricos e electrónicos. O símbolo presente no produto, no manual do utilizador e na caixa dá esta indicação. Alguns dos materiais do produto podem ser reutilizados se os colocar num ponto de reciclagem. Ao

reutilizar algumas das partes ou das matérias-primas dos produtos utilizados, dá uma contribuição importante para a protecção do meio ambiente. Contacte as autoridades locais se necessitar de mais informações sobre os pontos de recolha existentes na sua área.
