NS6701 - Powerline-adapter TRISTAR - Gratis gebruiksaanwijzing en handleiding

Producttype	Powerline-adapter
Merk	TriStar
Model	NS6701
Maximale snelheid	500 Mbps
Ethernet-poorten	2 RJ45-poorten
Maximale afstand	200 meter
Maximaal aantal eenheden	8
Voeding	230 V AC via stopcontact
LED-indicatoren	Voeding (groen), Powerline (groen/oranje/rood), Ethernet (groen)
Slaapstand	Ja, na 15 minuten zonder Ethernet-verbinding
Beveiliging	Versleuteling met willekeurig wachtwoord, eenvoudige verbindingsknop
Resetknop	Ja (fabrieksreset 5s, nieuw wachtwoord 10s)
Compatibiliteit	HomePlug AV, elke compatibele powerline-adapter
Afmetingen (ca.)	7 x 5 x 3 cm
Gewicht (ca.)	100 g
Onderhoud	Reinigen met een zachte, droge doek
Garantie	24 maanden
Recycling	Niet bij het huishoudelijk afval, inleveren bij een inzamelpunt

Veelgestelde vragen - NS6701 TRISTAR

Hoe verbind ik twee NS6701 powerline-adapters met elkaar?

Sluit beide adapters aan op nabijgelegen stopcontacten. Houd de knop van de eerste 2 seconden ingedrukt (LED knippert), houd vervolgens binnen 2 minuten de knop van de tweede 2 seconden ingedrukt. De powerline-LED's gaan branden om de verbinding te bevestigen.

Hoe voeg ik een derde adapter toe aan het bestaande netwerk?

Sluit de nieuwe adapter aan, houd de knop 10 seconden ingedrukt (reset). Houd vervolgens de knop van een reeds verbonden adapter 2 seconden ingedrukt en houd binnen 2 minuten de knop van de nieuwe adapter 2 seconden ingedrukt. De verbinding wordt gemaakt.

Hoe reset ik een NS6701-adapter?

Houd de resetknop 5 seconden ingedrukt om terug te keren naar de fabrieksinstellingen. Houd 10 seconden ingedrukt om het netwerkwachtwoord te wissen.

De powerline-LED is rood, wat moet ik doen?

Een rode LED geeft een slechte verbindingskwaliteit aan. Probeer de adapters dichter bij elkaar te plaatsen, vermijd stekkerdozen en sluit ze aan op dezelfde elektrische fase. Houd ze uit de buurt van apparaten die storing veroorzaken (magnetrons, stofzuigers).

Kan ik de powerline-adapters gebruiken met een stekkerdoos?

Het wordt afgeraden om powerline-adapters op een stekkerdoos aan te sluiten, omdat dit de prestaties kan verminderen. Sluit ze rechtstreeks aan op een wandcontactdoos voor een betere signaalkwaliteit.

Wat is de maximale afstand tussen twee adapters?

Onder optimale omstandigheden is de maximale bekabelde afstand 200 meter. Obstakels zoals zekeringen of verschillende fasen kunnen deze afstand verkorten.

Werken de powerline-adapters op meerdere elektrische fasen?

Ze werken, maar de prestaties kunnen sterk verminderen op verschillende fasen. In sommige gevallen is er geen communicatie mogelijk. Sluit ze idealiter aan op dezelfde fase.

Hoe weet ik of de Ethernet-verbinding actief is?

De Ethernet-LED brandt continu wanneer er een verbinding is met een apparaat via de Ethernet-kabel. Deze knippert tijdens gegevensoverdracht.

Kan ik de NS6701-adapters gebruiken met andere merken?

Ja, omdat ze compatibel zijn met de HomePlug AV-standaard. De prestaties kunnen echter variëren en de verbinding vereist mogelijk handmatig koppelen via de knop.

Hoe verminder ik het stroomverbruik van de adapters?

De adapters schakelen automatisch over naar de slaapstand na 15 minuten zonder Ethernet-verbinding. De voedings-LED knippert langzaam in de slaapstand, wat wijst op een lager stroomverbruik.

GEBRUIKSAANWIJZING NS6701 TRISTAR

Dit product voldoet aan de basiseisen en andere relevante bepalingen van de R&TTE richtlijn. Dit wordt bevestigd door de CE-markering.

De conformiteitsverklaring kan gevonden worden op:

www.tristar.eu

FR

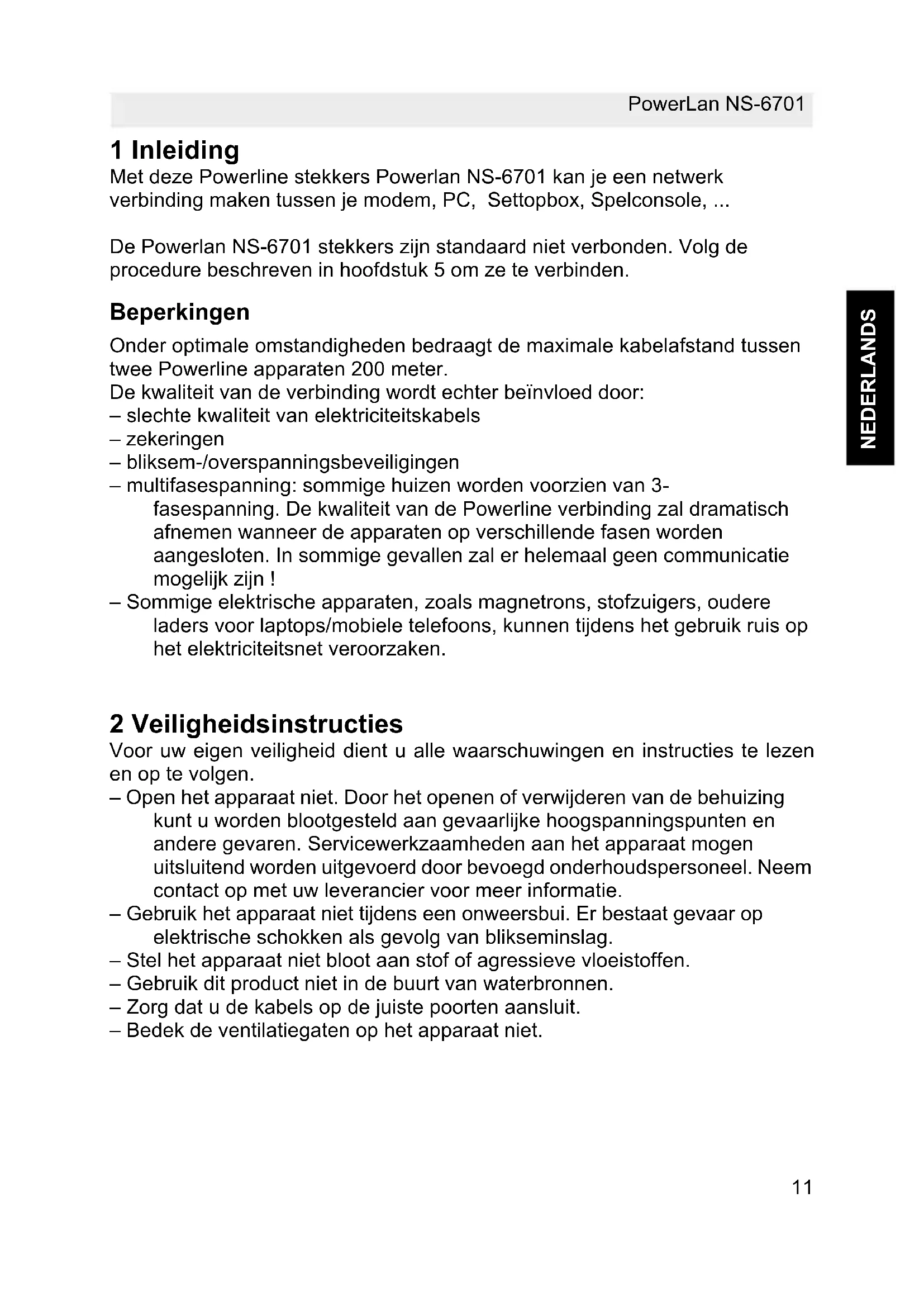

Met deze Powerline stekkers Powerlan NS-6701 kan je een netwerk verbinding maken tussen je modem, PC, Settopbox, Spelconsole, ...

De Powerlan NS-6701 stekkers zijn standaard niet verbonden. Volg de procedure beschreven in hoofdstuk 5 om ze te verbinden.

Beperkingen

Onder optimale omstandigheden bedraagt de maximale kabelafstand tussen twee Powerline apparaten 200 meter.

De kwaliteit van de verbinding wordt echter beïnvloed door:

• slechte kwaliteit van elektriciteitskabels
• zekeringen
• bliksem-/overspanningsbeveiligingen
• multifasespanning: sommige huizen worden voorzien van 3-fasespanning. De kwaliteit van de Powerline verbinding zal dramatisch afnemen wanneer de apparaten op verschillende fasen worden aangesloten. In sommige gevallen zal er helemaal geen communicatie mogelijk zijn!
• Sommige elektrische apparaten, zoals magnetrons, stofzuigers, oudere laders voor laptops/mobiele telefoons, kunnen tijdens het gebruik ruis op het elektriciteitsnet veroorzaken.

2 Veiligheidsinstructies

Voor uw eigen veiligheid dient u alle waarschuwingen en instructies te lezen en op te volgen.

• Open het apparaat niet. Door het openen of verwijderen van de behuizing kunt u worden blootgesteld aan gevaarlijke hoogspanningspunten en andere gevaren. Servicewerkzaamheden aan het apparaat mogen uitsluitend worden uitgevoerd door bevoegd onderhoudspersoneel. Neem contact op met uw leverancier voor meer informatie.
• Gebruik het apparaat niet tijdens een onweersbui. Er bestaat gevaar op elektrische schokken als gevolg van blikseminslag.
• Stel het apparaat niet bloot aan stof of agressieve vloeistoffen.
• Gebruik dit product niet in de buurt van waterbronnen.
  – Zorg dat u de kabels op de juiste poorten aansluit.
• Bedek de ventilatiegaten op het apparaat niet.

3 Veelgebruikte toepassingen

4 Omschrijving

① Voedings-LED:

– Aan: normale werking
- Knipperen (0,5 seconde aan/0,5 seconde uit): in verbindingsmodus
- Traag knipperen (4 seconden aan/11 seconden uit): in stand-bymodus (energiespaarfunctie)

② Powerline-LED:

Geeft de kwaliteit weer van de verbinding met andere Powerline stekkers.

– Groen: uitstekende kwaliteit
– Oranje: goede kwaliteit
– Rood: slechte kwaliteit De LED knippert tijdens de gegevensoverdracht.

③ Ethernet-LED:

- Aan : succesvolle verbinding met een andere toestel via een Ethernet-kabel. De LED knippert tijdens de gegevensoverdracht.

④ Ethernet-aansluiting X2:

Voor de verbinding met een extern toestel via een Ethernet-kabel.

⑤ Knop voor reset/eenvoudige verbinding

– Druk gedurende 2 seconden om de verbindingssequentie te starten.

– Houd hem 5 seconden ingedrukt om de fabrieksinstellingen te herstellen.
– Houd hem 10 seconden ingedrukt om het netwerkwachtwoord willekeurig te maken.

⑥ Stopcontact

⑥ ISA MAX 220-240 VAC ① ② ③ TOPCOM® HOMELIO 4X 500Mbps

④ ⑤

5 De Powerlan NS-670 stekkers verbinden

De Powerline-stekker schakelt over op de stand-bymodus (energiespaarfunctie) wanneer hij gedurende 15 minuten niet via een Ethernet-kabel op een toestel is aangesloten.

De Powerlan NS-6701-stekkers zijn standaard niet verbonden. Volg de onderstaande procedure om ze met mekaar te verbinden:

1. Steek alle Powerlines in het stopcontact.

De gemakkelijkste manier is om ze naast elkaar in dezelfde ruimte in te steken. Zodra ze met succes zijn verbonden, kunt u ze op de gewenste plaats installeren.

1. Druk gedurende twee seconden op de toets (reset/eenvoudige verbinding) van de eerste Powerline-stekker. De voedings-LED zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).

2. Druk binnen de twee minuten gedurende twee seconden op de toets van de tweede stekker. De verbindingssequentie start.

Er zal een willekeurig wachtwoord uitgewisseld worden tussen de Powerlines.

Wanneer de verbinding is voltooid, starten beide stekkers opnieuw op en gaan de Powerline- LED's op beide stekkers aan.

Druk gedurende minstens 12 seconden op de toets voor reset/eenvoudige verbinding om de fabrieksinstellingen van de Powerlan NS-6701 te herstellen. In de fabrieksinstellingen moet de Powerlan NS-6701 stekker opnieuw worden verbonden!

6 Een extra Powerlan NS-670☐ toevoegen

Je kan een Powerline netwerk maken tot maximaal acht Powerlines. Indien je reeds twee Powerlines in werking hebt, kan je er nog maximum zes toevoegen.

Volg de onderstaande procedure om een Powerline toe te voegen:

1. Sluit de Powerline (NS-6701) aan op de voedingsaansluiting en houd de knop 10 seconden ingedrukt. Het controlelampje voor aan/uit knippert langzaam (0,5 seconde aan/0,5 seconde uit).
2. Druk gedurende twee seconden op de toets van één van de Powerline stekkers die reeds in werking is. Het aan/uit-lampje zal traag knipperen (0,5 seconde aan / 0,5 seconde uit).
3. Druk binnen de twee minuten gedurende twee seconden op de toets van de extra Powerline stekker.

Zodra de verbinding tot stand is gebracht stopt het controlelampje voor aan/uit met knipperen.

Alvorens de nieuwe Powerline toe te voegen is het aan te raden om het netwerk wachtwoord van deze stekker te wissen door de knop "reset/eenvoudige verbinding" gedurende 12 seconden in te drukken.

Een Powerline die reeds werd gebruikt in een ander netwerk zal nog steeds een netwerk wachtwoord hebben waardoor het verbindingsmechanisme met de knop "reset/eenvoudige verbinding" niet zal werken.

U kunt alle beschikbare informatie en reserveonderdelen vinden op service.tristar.eu!

8 Topcom-garantie

8.1 Garantieperiode

Op de Topcom-toestellen wordt een garantie van 24 maanden verleend. De garantieperiode gaat in op de dag waarop het nieuwe toestel wordt gekocht. Kleine onderdelen of defecten die een verwaarloosbaar effect hebben op de werking of waarde van het toestel zijn niet gedekt door de garantie.

De garantie moet worden bewezen door voorlegging van het originele aankoopbewijs of kopie waarop de datum van aankoop en het toesteltype staat.

8.2 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten aan het gebruik van niet-originele onderdelen of accessoires worden niet gedekt door de garantie.

De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand, noch enige transportschade.

Er kan geen garantie worden ingeroepen als het serienummer op het toestel is gewijzigd, verwijderd of onleesbaar gemaakt.

Garantieclaims zijn ongeldig indien het toestel hersteld, gewijzigd of aangepast werd door de koper.

9 Afvoeren van het toestel (milieu)

Op het einde van de levenscyclus van het product mag u dit product niet met het normale huishoudelijke afval weggooien, maar moet u het naar een inzamelpunt brengen voor de recyclage van elektrische en elektronische apparatuur. Dit wordt aangeduid door het symbool op het product, in de handleiding en/of op de verpakking.

Sommige materialen van het product kunnen worden

hergebruikt als u ze naar een inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu. Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.
