NS6701 - Powerline adaptér TRISTAR - Bezplatný návod k obsluze

Typ produktu	Adaptér CPL (Powerline)
Značka	TriStar
Model	NS6701
Maximální rychlost	500 Mbps
Ethernetové porty	2 porty RJ45
Maximální vzdálenost	200 metrů
Maximální počet jednotek	8
Napájení	230 V AC přes síťovou zásuvku
LED indikátory	Napájení (zelená), Powerline (zelená/oranžová/červená), Ethernet (zelená)
Režim spánku	Ano, po 15 minutách bez Ethernet spojení
Zabezpečení	Šifrování náhodným heslem, tlačítko pro jednoduché připojení
Tlačítko reset	Ano (tovární reset 5s, nové heslo 10s)
Kompatibilita	HomePlug AV, jakýkoli kompatibilní adaptér CPL
Rozměry (přibližně)	7 x 5 x 3 cm
Hmotnost (přibližně)	100 g
Údržba	Čistěte suchým měkkým hadříkem
Záruka	24 měsíců
Recyklace	Nevyhazujte do domovního odpadu, odevzdejte na sběrném místě

Často kladené otázky - NS6701 TRISTAR

Jak propojit dva adaptéry CPL NS6701 mezi sebou?

Zapojte oba adaptéry do blízkých elektrických zásuvek. Stiskněte tlačítko na prvním na 2 sekundy (LED bliká), poté do 2 minut stiskněte tlačítko na druhém na 2 sekundy. LED Powerline se rozsvítí pro potvrzení spojení.

Jak přidat třetí adaptér ke stávající síti?

Zapojte nový adaptér, stiskněte jeho tlačítko na 10 sekund (reset). Poté stiskněte na 2 sekundy tlačítko na již připojeném adaptéru a do 2 minut stiskněte na 2 sekundy tlačítko na novém adaptéru. Spojení se naváže.

Jak resetovat adaptér NS6701?

Stiskněte resetovací tlačítko na 5 sekund pro návrat k továrnímu nastavení. Pro vymazání síťového hesla stiskněte na 10 sekund.

LED Powerline je červená, co dělat?

Červená LED značí špatnou kvalitu připojení. Zkuste adaptéry přiblížit k sobě, vyhnout se prodlužovacím kabelům a zapojit je na stejnou fázi. Oddalte je od zařízení vytvářejících rušení (mikrovlnky, vysavače).

Mohu použít adaptéry CPL s prodlužovacím kabelem?

Nedoporučuje se zapojovat adaptéry CPL do prodlužovacího kabelu, protože to může snížit výkon. Zapojte je přímo do zásuvky ve zdi pro lepší kvalitu signálu.

Jaká je maximální vzdálenost mezi dvěma adaptéry?

V optimálních podmínkách je maximální kabelová vzdálenost 200 metrů. Překážky jako pojistky nebo různé fáze mohou tuto vzdálenost snížit.

Fungují adaptéry CPL na více fázích elektrické sítě?

Fungují, ale na různých fázích může být výkon výrazně snížen. V některých případech není komunikace možná. Ideálně je zapojte na stejnou fázi.

Jak zjistit, zda je Ethernetové připojení aktivní?

LED Ethernet svítí trvale, když je navázáno spojení se zařízením přes Ethernetový kabel. Během přenosu dat bliká.

Mohu použít adaptéry NS6701 s jinými značkami?

Ano, protože jsou kompatibilní se standardem HomePlug AV. Výkon se však může lišit a připojení může vyžadovat ruční párování pomocí tlačítka.

Jak snížit spotřebu elektřiny adaptérů?

Adaptéry automaticky přecházejí do režimu spánku po 15 minutách bez Ethernetového připojení. LED napájení v režimu spánku pomalu bliká, což indikuje sníženou spotřebu.

NÁVOD K OBSLUZE NS6701 TRISTAR

Symbol CE znamená, tento výrobek vyhovuje základním požadavkům a dalším příslušným ustanovením Směrnice R&TTE.

Prohlášení o shodě naleznete na adrese:

www.tristar.eu

IT

2 B e z p e čnostné pokyny

– Zariadenie nevystavujte prachu ani leptavým chemikáliám.

– Tento výrobok nepoužívajte v blízkosti zdrojov vody.

– Nezakrývajte vetracie otvory na zariadení.

3 Typické využitie


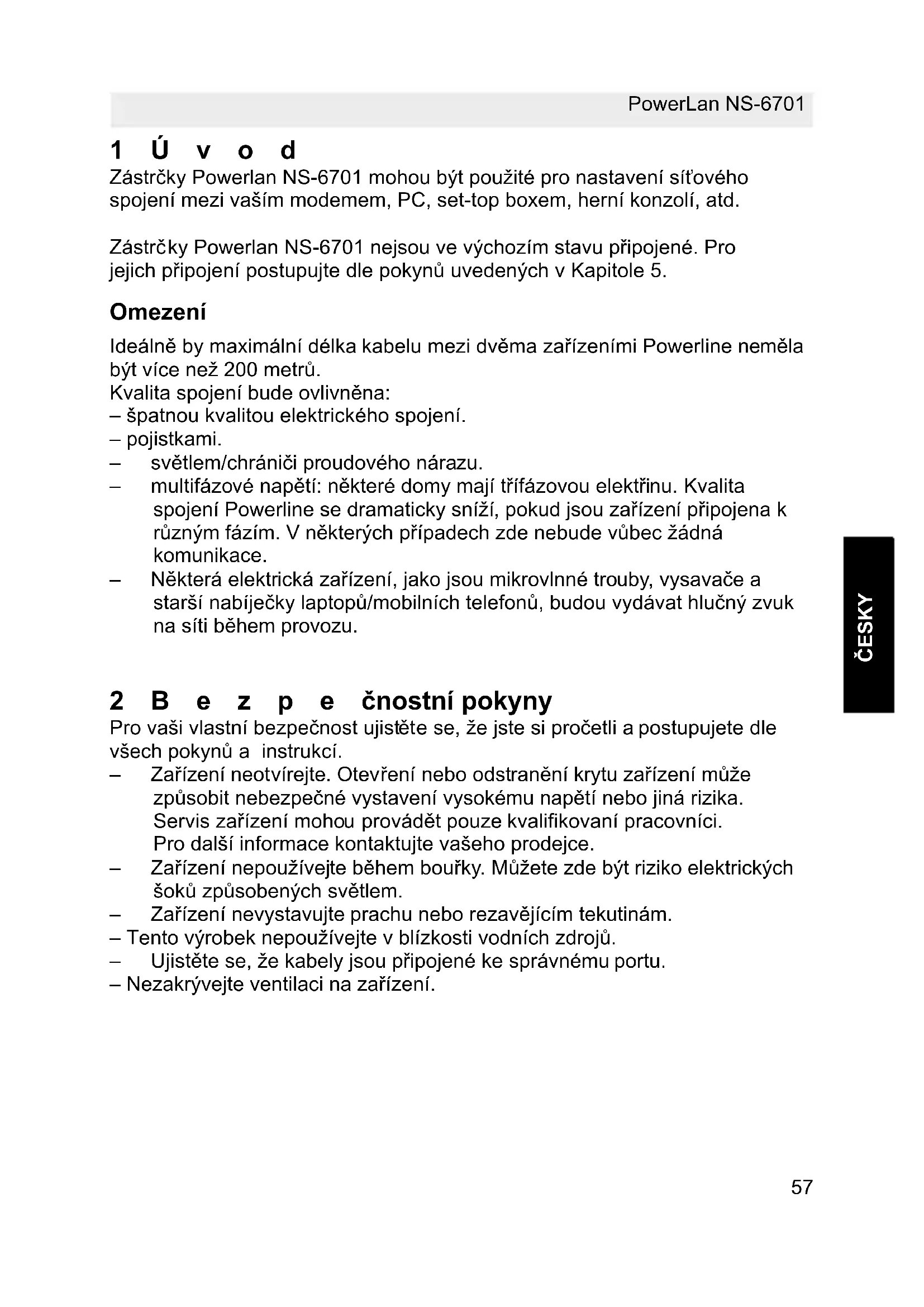

4 Opis

8.2 Výnimky zo záruky

Zástrčky Powerlan NS-6701 mohou být použité pro nastavení síťového spojení mezi vaším modemem, PC, set-top boxem, herní konzolí, atd.

Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené. Pro jejich připojení postupujte dle pokynů uvedených v Kapitole 5.

Omezení

Ideálně by maximální délka kabelu mezi dvěma zařízeními Powerline neměla být více než 200 metrů.

Kvalita spojení bude ovlivněna:

– špatnou kvalitou elektrického spojení.
- pojistkami.
– světlem/chrániči proudového nárazu.
- multifázové napětí: některé domy mají třifázovou elektrinu. Kvalita spojení Powerline se dramaticky sníží, pokud jsou zařízení připojena k různým fázím. V některých případech zde nebude vůbec žádná komunikace.
– Některá elektrická zařízení, jako jsou mikrovlnné trouby, vysavače a starší nabíječky laptopů/mobilních telefonů, budou vydávat hlučný zvuk na síti během provozu.

2 B e z p e čnostní pokyny

Pro vaši vlastní bezpečnost ujistěte se, že jste si pročetli a postupujete dle všech pokynů a instrukcí.

• Zařízení neotvírejte. Otevření nebo odstranění krytu zařízení může způsobit nebezpečné vystavení vysokému napětí nebo jiná rizika.
  Servis zařízení mohou provádět pouze kvalifikovaní pracovníci.
  Pro další informace kontaktujte vašeho prodejce.

• Zařízení nepoužívejte během bouřky. Můžete zde být riziko elektrických šoků způsobených světlem.
  – Zařízení nevystavujte prachu nebo rezavějícím tekutinám.
  – Tento výrobek nepoužívejte v blízkosti vodních zdrojů.
  – Ujistěte se, že kabely jsou připojené ke správnému portu.
  – Nezakrývejte ventilaci na zařízení.

3 Typické použití


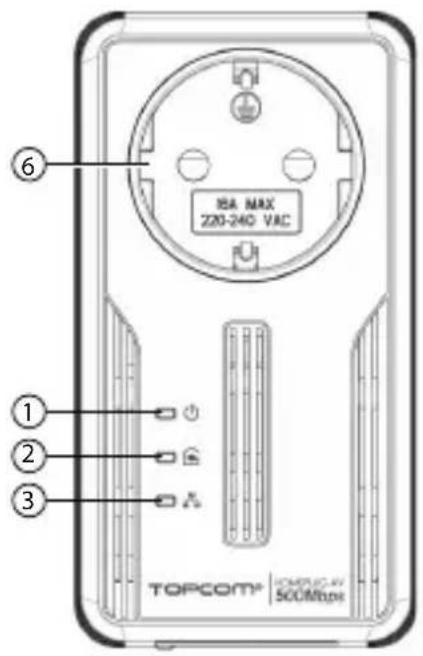

4 Popis

① Kontrolka napájení LED

– Zapnuto: běžný provoz
- Blikání (0,5 vteřin zapnuto/0,5 vteřin vypnuto): v režimu připojení.
– Pomalé blikání (4 vteřiny zapnuto/11 vteřin vypnuto): v pohotovostním režimu (režim úspory energie)

② LED kontrolka Powerline

Ukazuje kvalitu spojení s dalšími zástrčkami Powerline.

– Zelená: výborná kvalita.
– Oranžová: dobrá kvalita.
– Červená: špatná kvalita.
LED kontrolka bliká během převodu dat.

③ LED kontrolka ethernetu:

- Zapnuto: úspěšné připojení s dalším zařízením prostřednictvím ethernetového kabelu. LED kontrolka bliká při přenosu dat.

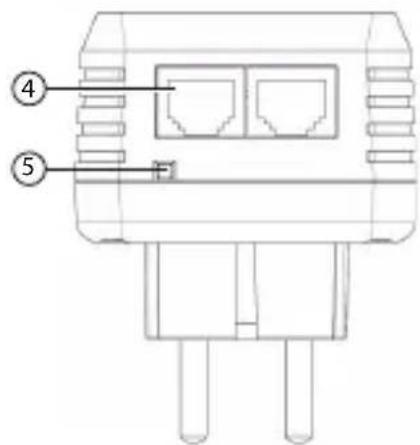

④ Sít'ové připojení Ethernet X2:

Pro připojení k externímu zařízení prostřednictvím ethernetového kabelu.

⑤ Tlačítko resetování/jednoduchého připojení

• Stiskněte na dvě vteřiny pro zahájení sekvence připojení.
  – Stiskem tlačítka na 5 sekund obnovíte tovární nastavení.
  – Stiskem tlačítka na 10 sekund spustíte náhodný výběr hesla sítě.

⑥ Napájecí zásuvka

⑥ ISA MAX ZZ0-240 VAC ① ② ③ TOPCOM® 500Mbps

④ ⑤

5 Připojení zástrček Powerlan NS-6701

Zástrčka Powerline se přepne do pohotovostního režimu (funkce úspory energie), jakmile není připojená k zařízení pomocí ethernetového kabelu po dobu 15 minut.

Zástrčky Powerlan NS-6701 nejsou ve výchozím stavu připojené. Pro jejich vzájemné propojení postupujte dle níže uvedených pokynů.

1. Zapojte všechny Powerlines do zásuvky napájení.

Nejsnadnější způsob je jejich připojení vedle sebe na stejné místo. Jakmile byly úspěšně připojené, můžete je dát na požadované místo.

1. Stiskněte klávesu (reset/jednoduché připojení) na první zástrčce Powerline na dobu dvou vteřin. LED kontrolka napájení napětí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).

2. Do dvou minut stiskněte klávesu na druhé zástrčce. Začne sekvence připojení.

Mezi Powerlines bude vyměněno náhodné heslo.

Jakmile je spojení kompletní, restartujte obě zástrčky a na obou se rozsvítí LED kontrolka Powerline.

Stiskněte klávesu pro reset/jednoduché připojení na nejméně 12 vteřin pro obnovu nastavení Powerlan NS-6701. Jakmile je nastavení obnoveno, zástrčka Powerlan NS-6701 bude muset být znovu připojena!

6 P řidání další Powerlan NS-6701

Sít' Powerline může být vytvořena pomocí maximálně osmi Powerlines. Pokud máte již dvě Powerlines v provozu, můžete přidat maximálně šest.

Pro přidání Powerline postupujte dle pokynů níže.

1. Připojte další další vedení (NS-6701) do napájecí zásuvky a na 10 sekund stiskněte. Kontrolka zapnutí/vypnutí bude pomalu blikat (0,5 sekundy zap./0,5 sekundy vyp.).
2. Stiskněte na dobu dvou vteřin klávesu jedné ze zástrček Powerline, která je již v provozu.
   Indikátor zapnutí/vypnutí bude blikat pomalu (0,5 vteřin zapnuto/0,5 vteřin vypnuto).
3. Do dvou minut stiskněte klávesu na extra zástrčce Powerline na dvě vteřiny.

Jakmile bude spojení navázáno, kontrolka zapnutí/vypnutí přestane blikat.

Před přidáním nové Powerline se doporučuje provést výměnu síťové propustky tím, že stlačíte tlačítko „resetovat/jednoduché připojení“ na dobu 12 vteřin.

Powerline, která již byla použita v jiné síti, bude mít stále heslo dané sítě, které znamená, že mechanismus tlačítka „resetovat/jednoduché připojení“ nebude v provozu.

7 Pomocný program PC (Funkčnost)

Všechny dostupné informace a náhradní díly naleznete na service.tristar.eu!

8 Záruka společnosti Topcom

8.1 Záruční doba

Na přístroje Topcom je poskytována dvouletá záruční doba. Záruční doba začíná dnem zakoupení nového přístroje.

Záruka se nevztahuje na spotřební materiál nebo závady, které mají na provoz či hodnotu zařízení zanedbatelný vliv.

Nárok na uplatnění záruky vzniká předložením originálu nebo kopie dokladu o koupi, na kterém musí být uvedeno datum nákupu a model přístroje.

8.2 Výjimky ze záruky

Záruka se nevztahuje na poškození nebo vady způsobené nesprávným zacházením s přístrojem nebo jeho nesprávným používáním ani na škody vzniklé z důvodu použití neoriginálních součástí nebo příslušenství.

Záruka se nevztahuje na žádné škody způsobené vnějšími vlivy, např. bleskem, vodou či požárem, ani na škody vzniklé během přepravy.

Záruku nelze uplatnit, pokud bylo sériové číslo na přístroji změněno, odstraněno nebo je nečitelné.

Pokud byl přístroj opravován, změněn či upraven uživatelem, pozbývá záruka platnosti

9 Likvidace zařízení (ohleduplná k životnímu prostředí)

Na konci životnosti produktu neodhazujte tento produkt do normálního domovního odpadu, ale odneste jej na sběrné místo pro recyklaci elektrických a elektronických zařízení.

Tento pokyn je vyznačen symbolem na produktu, v uživatelské příručce nebo na krabici.

Některé materiály použité v produktu lze znovu použít, pokud je zanesete do sběrného místa pro recyklaci. Opětovným

použitím některých součástí nebo surovin z použitých výrobků významně přispíváte k ochraně životního prostředí. Potřebujete-li získat další informace o sběrných místech ve svém okolí, obra'te se na místní úřady.
