FOIRE AUX QUESTIONS - SW10 MARMITEK

Comment réinitialiser le MARMITEK SW10 ?

Pour réinitialiser le MARMITEK SW10, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon MARMITEK SW10 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est bien connecté. Si l'appareil ne s'allume toujours pas, essayez une autre prise électrique.

Comment connecter le MARMITEK SW10 à mon réseau ?

Pour connecter le MARMITEK SW10 à votre réseau, ouvrez l'application dédiée, sélectionnez 'Ajouter un appareil' et suivez les instructions à l'écran pour entrer vos informations de réseau Wi-Fi.

Le MARMITEK SW10 ne se connecte pas à l'application, que faire ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que le MARMITEK SW10. Si le problème persiste, essayez de redémarrer l'application et l'appareil.

Comment mettre à jour le firmware du MARMITEK SW10 ?

Ouvrez l'application, allez dans les paramètres de l'appareil et recherchez une option de mise à jour. Suivez les instructions pour installer la dernière version du firmware.

Le MARMITEK SW10 fonctionne-t-il avec Alexa ou Google Home ?

Oui, le MARMITEK SW10 est compatible avec Alexa et Google Home. Vous devez lier l'appareil à votre assistant vocal via l'application dédiée.

Comment résoudre des problèmes de connexion Wi-Fi avec le MARMITEK SW10 ?

Vérifiez si votre routeur fonctionne correctement. Assurez-vous que le MARMITEK SW10 est à portée du signal Wi-Fi. Redémarrez l'appareil et le routeur si nécessaire.

Quels sont les voyants LED sur le MARMITEK SW10 ?

Le voyant LED indique l'état de l'appareil : un voyant fixe signifie qu'il est allumé, un voyant clignotant indique une connexion en cours, et un voyant éteint signifie qu'il est éteint.

Puis-je utiliser le MARMITEK SW10 à l'extérieur ?

Le MARMITEK SW10 est conçu pour une utilisation en intérieur. Évitez de l'exposer à l'humidité ou aux intempéries.

Où puis-je trouver le manuel d'utilisation du MARMITEK SW10 ?

Le manuel d'utilisation est disponible sur le site officiel de MARMITEK dans la section de support ou téléchargement des produits.

MODE D'EMPLOI SW10 MARMITEK

• Le cablage de votre installation électrique dispose d'un voltage de 230V, danger de mort! Ne raccordez jamais le module lorsqu'il se trouve sous tension. Déconnectez le disjoncteur avant de commencer l'installation.
• Ce produit est destiné à une utilisation professionnelle. Son installation doit être effectuee par un installateur agreé.
• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectuels que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi désigner des dangers. Elle peut par exemple surpréindre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toutes attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

Comment fonctionne le système Marmitek X-10?

Le système Marmitek X-10 utilise le cablage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules: Ces composant reçoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée.
2. Contrôleurs: Ces composants transmettent les signaux Marmitek X-10 et de fait contrôle les modules.
3. Transmetteurs: Emetteurs radio, comme les télécommandes ou les détecteurs. Leurs signaux radio son reçus par des contrôleurs qui les convertissent et les retransmettent en courant porteur sur les cables électriques de la maison (IRRF 7243, TM13 ou console d'un système de sécurité Marmitek).

Adresses

Vous pouvez selectionner jusqu'à 256 adresses différentes en régliant les deux selecteurs se trouvant sur les modules. Cesselecteurs permettent de regler le "Code Maison" (A ... P) et le "Code Unité" (1 ...16). Sur les contrôleurs, seul le "code Maison" peut'être régle Les modules et les contrôleurs peuvent fonctionner ensembles à la condition que leur "Code Maison" soit identique.

Le système Marmitek X-10 possèdent de nombreuses commandes standards qui permettent de commander simultanément des modules régées sur le même "Code Maison" (par ex.: All lights On, All Off).

Portedesignaux

Porté des signaux courants porteurs Marmitek X-10 sur le cablage électrique et comment en augmenter la porté.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V 50Hz . La porte de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette porte est de 80 metres.

Si vous avez des problèmes avec la porté de vos signaux Marmitek X-10, vérifie les points suivants:

1. Si vous installation comporte plusieurs phases, il est nécessaire de coupler ces différentes phases de façon que les signaux Marmitek X-10 soient sur toutes les phases. Pour cela vous pouvez utiliser des Coupleurs de Phase FD10. Pour le cas de grand batiments ou de grandes distances, nous vous recommendons d'utiliser un coupleur/repéteur actif à la place des FD10 qui ne sont euxque passifs.

2. Il est possible que les signaux Marmitek X-10 soit attenués par certains apparciels électriques ou lampes qui sont connectés au secteur. Dans un environnement domestique normal, cet effet peut être négligé (les produits Marmitek X-10 utilisant un Control Automatique de Gain pour l'éliminer). Néanmoins il est possible qu'un apparéil particulier dans votre maison atténue le signal Marmitek X-10 si fortement que la porté de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l' apparéil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents apparciels et en testant la différence de porté. Quand votre conclusion vous amène à penser que par exemple votre monitateur PC attenue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème.

Produits pouvant creer une atténuation

Moniteur de PC

PC possédant une alimentation interne importante

Vieilles télévisions

Imprimantes/Fax

Lampes Fluorescentes

Lampes à "économie d'énergie"

1. Quelques (vieux) apparèils électriques peuvent perturbés le signal courant porteur en générant du bruit sur le secteur. Le signal Marmitek X-10 utilisant la fréquence de 120kHz , seul le bruit sur ou autour de cette fréquence aura une influence sur la porté. Le cas échéant, branchez cet apparéil dans un filtré FM10 de manière à éliminer ce bruit.

2. Le protocole Marmitek X-10 utilise different mécanismes pour éviter que vos modules ne soient mis en ou hors service par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux courant porteurs Marmitek X-10 soient perturbés, par exemple, par des interphones ou des "Babyphones" en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas.

3. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machinerie lourde). Si vous pensez que votre système est influencé par des apparciels extérieurs à votre maison, il est préférible d'installer un contrôle FD10 sur chaque des phases de votre maison. Ces filtresBloquentlesignauxentrantetsortantdevotre maison et servent également de coupleur entre les différentes phases.

FAQ

Pourquoi certains modules s'allument ou s'eteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un filtré FD10sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A ... P)

Mes modules ne fonctionnent pas avec mes télécommandes / détecteurs.

Quand vous utilisez une télécommande ou un détecteur, vous devez avoir au moins un TM13 ou console de sécurité Marmitek installé dans votre maison. Ces écipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Seul un "Transceiver" doit être installé pour tous les modules et télécommandes ayant le même "code maison".

Puis je accroître la porté de mes télécommandes en utilisant plusieurs "Transceivers"?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la porté de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détction de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée placez vos TM13 aussi éloigné l'un de l'autre que possible.

NOTICE D'UTILISATION D'INTERRUPTEUR POUR STORE SW10

METTRE LE CIRCUIT HORS TENSION EN DECONNECTANT LE FUSIBLE SECTEUR!

(Utilisez toujours conformes aux normes électriques en vigneur.)

1. Enlevez le cache plastic et devissez les deux vis de maniere à enlever la plaque de montage en métal
2. Fixez la plaque de montage en métal sur la boîte d'encastrement à l'aide de vis à têtes fraisées. Positionné le cadre plastic.

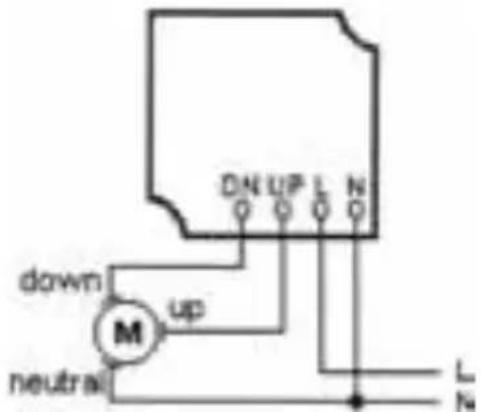

3. Connectez les cables: la phase sur (L) Le neutre sur (N) Haut (moteur) s Bas (moteur) su
4. Une fois les raccordements effectués, inséréz l'interrupteur dans la plaque de montage en métal et revissez les 2 vis.
5. Maintenant programmez l'interrupteur en suivant la procEDURE ci-dessous:

PROGRAMMATION

Il est nécessaire de calibrer l'interrupteur de manière a ce que celui-ci sache exactement le temps nécessaire au volet pour aller d'une position entièrement fermée à une position entièrement ouverte:

1. Remettez le circuit sous tension.
2. A l'aide d'un tournevis plat, reglez le "Code Maison" (House Code) sur la position
3. Fermez entiement le volet en appuyant sur le bouton se trouvant en bas de l'interrupteur.
4. Relâcher l'interrupteur dés que le volet est entièrement fermé. L'électronique de l'interrupteur mesure et mémorise le temps écoulé de façon à tous jours connaître la position du volet.
5. Reglez à l'aide des selecteurs rotatifs l'adresse du module.
6. Repositionnez le cache plastic sur l'interrupteur.

La programmation est maintainant terminée. L'électronique interne de l'interrupteur a mesuré et mémorisé le temps nécessaire à l'ouverture et à la fermeture du volet. Ces valeurs ne seront plus perdues même en cas de coupure secteur. Il vous est maintainant possible de commander l'interrupteur soit manuellement soit en utilisant un contrôleur Marmitek X-10 (dans le cas de l'utilisation de signaux Marmitek X-10, l'interrupteur ne fonctionnera pas ou de manière incorrecte si la programmation n'a pas été effectue).

L'interrupteur répond aux commandes suivantes: ON - Ouvert, OFF - Fermé, DIM - 4% vers le bas, BRIGHT - 4% vers le haut.

Caracteristiques techniques

Tension d'alimentation : 230V +10% -15% 50 Hz

Courant consommé : < 5,5 mA capacitif

Puisance de commutation : 1400W/230V pour charge inductive / capacitive

Sensibilité du signal : 15 mVpp min, 50mVpp max à 120 kHz

Impedance en entree : > 180 Ohm (P-N) à 120 kHz

Raccordement : Bornes de raccordement pour Phase, Neutre,

moteur enrollement et moteur déroulement

Température ambiente : -10°C à +50°C (fonctionnement) -20°C à +70°C (stockage)

Dimensions : 70x70x54mm

Dimensions

d'encastrement mécanisme : Ø 48x31mm

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'equipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les moyens de collecte indiqués par le gouvernement et lesouviers publics des collectivités territoriales. L'élimination et le

recyclage en bonne et due forme ont pour but de lutter contre I'impact nefaste potentiel de ce type de produits sur I'environnement et la sancte publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou I'endroit où vous avez achete le produit.

Par la presente Marmitek BV déclare que l'appareil SW10 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des Etats membres relatives à la compatibilité electromagnétique

Directive 73/23/CEE du Conseil, du 19 février 1973, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

MARMITEK BV - PO. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS
