GEBRUKSAANWIJZING SW10 ZONWERINGSCHAKELAAR

• Op de bedrading van uw elektrische installmentie staat levensgevaarlijke 230V netspanning. Sluit de module nooit onder spanning aan. Schakel de hoofdschakelaar uit voordat u met de installmentie begint.
• Dit product is bestemd voor professioneel gebruik. Installatie dient te geschieden door een erkende installmenter.
• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeertietbloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo können anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

Hoe werkt Marmitek X-10?

De componenten uit het Marmitek X-10 programme communiceren met elkaar via het bestaandelichtnet (door middel van Marmitek X-10 signalen). Het programme bestaat uit drie soorten onderdelen:

1. Modules: Deze ontvangen de Marmitek X-10 signalen en schakelen of dimmen de aangesloten belasting.
2. Controllers: Deze zenden de Marmitek X-10 signalen en besturen dus de Modules.
3. Zenders: Dit zijn draadloze onderdelen zoals afstandsbedieningen. De signalen van deze worden ontvangen door een controller met Transceiver functie (IRRF 7243, TM13 of Centrale van een Marmitek Beveiligingsysteme). De signalen worden door de Transceiver op het lichtnet gezet.

Adressering

Door middel van twee codewieltjes op de modules+kennen tot maximaal 256 verschillende adressen worden ingesteld. Deze zich onderverdeeld in een z.g. HuisCode (A t/m P) en UnitCode (1 t/m 16). De HuisCode is ook instelbaar op de Controllers zodat Controllers en Modules tot hetzelfde systeem gaan behoren.

Het Marmitek X-10 Systeem bevat standard commando's waar bij alle units binnen bezelfde HuisCode tegelijkertijd worden aangestuurd (b.v. alle verlichting aan, allesuit, etc.).

Bereik van signalen

Bereik van Marmitek X-10 signalen over het Lichtnet en dit bereik vergroten.

Het Marmitek X-10 Systeem is gebaseerd op communicatie via het bestaandelichtnet. Het bereik van de signalen over hetlichtnet is erg afhankelijk van deplaatslijke situatie. Ean aardig gemiddelde van het bereik isECHTER een kabellengte van 80 meter.

Bij problemen met het bereik van Marmitek X-10 signalen zijn de volgende factoren van belong:

1. Wanner er meererefasen in huis worden gebruikt, kan het nodig zich om dezefasen te koppelen voor Marmitek X-10 signalen. Dit koppelen Aunt u doen door het gebruik van FD10 Fase Koppelfilters en is nodig als wandcontactdozen en verlichtingspunten daadwerkelijk verdelijk+zijn over meerere fases (meerdere groepen is geen enkel probleem voor het Marmitek X-10 signaal). Voor grotere panden adviseren wij het gebruik van een actieve 3 fasen repeater in plaats van Fase Koppelfilters.

2. Marmitek X-10 signalen können worden gedempt door apparatuur en verlichting welke op het Lichtnet is aangesloten. In normale huisinstallaties is dit effect normalaal gesproken verzwarloosbaar (het Marmitek X-10 Systeem maakt onder andere gebruik van actieve versterking om dit effect te elimineren). Toch kurz u het soms treffen dat een apparaat in uw woning roet in het eten gooit. Mocht u merken dat signalen Niet algid goed doorkomen dan kurz u zo'n apparaat relatief eenvoudig opsporen door de stekkers van verdachte apparatuuruit het stopcontact te halen en opnieuw te testen. Merkt u dat uw bereik probleem verholpen worden door b.v. de stekker van uw PC monitor uit het stopcontact te halen, dan kurz u het probleem oplossen door deze PC monitor te voorzien van een FM10 Plug-in Filter. Dit Plug-in Filter zorgt er dan voor dat de signalen Niet langer worden gedempt door het betreffende apparaat.

Apparatuur die hierbij de moeite waard is om te controleren:

PC monitoren

PC's met relatief zware voedingen

Oude televisies

Kopieerapparaten

Ook een ruimte met veel TL verlichting kan voor storing zorgen.

Gasontladingslampen met elektronisch voorschakelapparaat

1. Sommige (oude) apparaten kuren stoorsignalen hetlichtnet opsturen, waardoor de Marmitek X-10 communicatie verstoord worden. Het gaat dan om apparatuur welke stoort op een freiendentie van 120kHz . Deze 120kHz worden door het Marmitek X-10 Systeem gebruikt alsZendfrequentie om digitale informatie te verzenden over hetlichtnet. Apparatuur die dit soort signalen uitzendt kuren voorzien worden van een FM10 Plug-in Filter. Hierdoor zullen stoorsignalen Niet longer hetlichtnet bereiken.

2. Door de opbouw van het signalak kuren andere (stoor)bronnen de modules uit het Marmitek X-10 Systeem nooit activeren of deactiveren. Wel kan het signalaal worden gedempt door b.v. babyfoons welke continue in de 'TALK' mode staan. Door aanwezigheid van dit soort signalen is het möglichk dat het Marmitek X-10 signalaal Niet doorkomt.

3. Hetlichtnet in uw woning houdt Niet op bij de Voordeur. Alles wat buiten (dicht bij) uw woning op hetlichtnet is aangesloten kan van invloed+zijn op Marmitek X-10 signalen. Met name als uw woning b.v. grenst aan een fabriekshal met zware machines is het nuttig om de binnenkomende fases te voorzien van FD10 Fase Koppelfilters. Deze filters vormen als het ware een blokkade voor alle signalen die uw woning in of uit wilten, maar zorgen ook voor een perfecte 'impedantie aanpassing' van hetlichtnet in uw woning. U maakt uw woning als het ware Marmitek X-10 geschikt door hetplaatsen van deze units. Daar bij koppelen ze ook meteen de fases (zie punt 1 hierboven).

FAQ

Hoe kommt het dat sommige Modules spontaan aan- of uitgaan?

Het kan zijn dat het geinstalleerde Marmitek X-10 Systeem beinvloed worden door een ander X-10 Systeem in de buurt. Aangezien de Marmitek X-10 signalen over het Lichtnet worden verstuurd is het möglichk dat de signalen het pand inkomen of verlaten. Dit probleem kan ver

holpen worden door het kiezen van een andere HuisCode (A..P). Ook konnen FD10 Fase Koppelfilters geplaatst worden om in- en uitgaande signalen te blokkeren.

Mijn modules reageren nicht op mijn controller.

Zorg ervoor dat alle gebruike componenten ingesteld zich op de zichfde Huiscode (lettercode A..P).

Mijn modules reageren Niet op是我的 afstandsbediening of sensor.

Bij het gebruik van afstandsbedieningen of sensoren dient u gebruik te makeen van een TM13 Transceivermodule of een centrale van een Marmitek Alarmsystem. Deze zetten de signalen van de afstandsbedieningen en sensoren om maar het Marmitek X-10 Lichtnetprotocol. Ook bij meertere afstandsbedieningen en sensoren is maar een centrale ontvanger nodig.

Kan ik het bereik van mijn afstandsbediening vergroten door de inzet van meer Transceivers?

Ja. U kunt meerere TM13 Transceivers in uw woning gebruiken als het bereik van uw afstandsbedieningen Niet toereikend is. De TM13's zijn voorzien van zgn. collision detection om te voorkomen dat de signalen verstoord worden wanner beide TM13 units gelijktijdig waar zenden op hetlichtnet. Om uw Marmitek X-10 Niet onnodig traag te makeen en om het horten en stoten bij dimmen te voorkomen要去 u er voor zorgen dat de TM13 units zo ver möglichk van elkaar in de woning worden geplaatst.

GEBRUKSAANWIJZING SW10 ZONWERINGSCHAKELAAR

MAAK DE INSTALLATIE SPANNINGSLOOS ALVORENS DE MODULE TE INSTALLEREN! (Montage door erkend installateur.)

1. Verwijder de afdekplaat van de schakelaar.
2. Verwijder het montageplaatje door beiden kruskopschroeven los te draaien.
3. Montéer het montagéplaatje met verzonken schroefjes.
4. Plaats het inbouwraam.

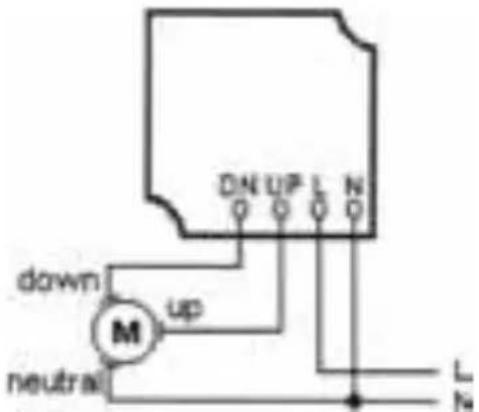

5. Sluit de kabels aan:

Fase op (L_)

Nui op (N)

Down (neer) op DN

UP (omhoog) op UP

1. Na het aansluiten van de bekabeling, de schakelaarplaatsen en met de kruiskop-schroeven vastzetten.
2. Stel het gewenste adres in met behulp van een schroevendraier of muntstuk.
3. Plaats het afdekplaatje van de schakelaar'erug.
4. Programmeer de schakelaar via onderstaande procedure.

PROGRAMMEREN VAN DE SW10

De Zonweringsschakelaar dient geleerd te worden wonneer de zonwering "geheel open/omhoog" en "geheel zich/tomlaag" is:

1. Schakel de spanning in.
2. Breng met behulp van de toetsen handmatig de zonwering maar de hoogste stand (geheel open/omhoog).
3. Zet met behulp van een schroevendraier of muntstuk de HuisCode schakelaar in de programmeerstand () .
4. Breng met behulp van de toetsen handmatig de zonwering maar de laagste stand (geheel dicht/omlaag).
5. Zet nu de HuisCode en UnitCode schakelaars op het gewenste adres.

U kunt de schakelaar nu testen op handbediening en besturing met een Marmitek X-10 Controller (besturing met een Marmitek X-10 Controller werkt nicht als u de schakelaar nog

niet geprogrammeerd heeft!). De instelleningen blijven bewaard, ook bij het uittallen van de spanning.

De schakelaar reageert op de volgende commando's: ON - volledig open, OFF - volledig zicht, DIM - 4% omlaag, BRIGHT - 4% omhoog.

Technische gegevens

Voedingsspanning: 230V + 10% -15% 50 Hz

Stroomverbruik: < 5,5mA capacitief

Schakelvermogen: 1400W/230V voor motoren

Signaalgevoeligheid: 15 mVpp min, 50mVpp max bij 120 kHz

Input impedance: >180Ohm (P-N) bij 120 kHz

Aansluiting: Aansluitklemmen voor Fase, Neutraal, motor op en motor neer

Omgevingstemperatuur: - 10^ C to + 50^ C (bedrijf) - 20^ C to + 70^ C (opslag)

Afmetingen: 70x70x54mm

Inbouwmaten mechanisme: 48x31mm

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-geschieren huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zich verantwoordelijk voor de vermietig ing van deze en andere elektrische en elektronische apparatuur via de waarvoor door de landelijkke ofplaatselijke overheid aangewezen inzamelingskanalen. De juiste vermietiging en recycling van deze apparatuur

voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatslijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze SW10 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit

Richtlijn 73/23/EEG van de Raad van 19 februari 1973 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der Lid-Staten inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen

MARMITEK BV - PO. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS
