USER MANUAL SW10 SHUTTER SWITCH

SAFETYWARNINGS

GEBRAUCHSANLEITUNG SW10 UTERPUTZJALOUSIEFERNSCHALTER

SICHERHEITSHINWEISE

• Auf der Verdraughtung ihrer elektrischen Anlage steht lebensgefährliche 230V Netzspannung. SchlieBen Sie das Modul niemals unter Spannung an. Schalten Sie den Hauptschalter aus, bevor Sie mit der Installation beginnen.
• Dieses Produkt ist für den professionellen Gebrauch vorgesehen. Installation muss durch einen anerkannten Installateur erfolgen.
• Um Kurzschluss vorzubeugen,这点s Produktitte ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwiridigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Automatisches Schalten ist nicht nur bequem, sondern kann auch Gefahr bedeuten. So können Personen überrascht werden, oder kann Kleidung, die über eine elektrische Wärmequelle hangt in Brand geraten. Passen Sie immer auf und treffen Sie Maßnahmen um dies zu verhindern.

Wie Funktioniert Marmitek X-10?

Die Komponenten aus dem Marmitek X-10 SortimentCOMMUNIZIEREN mit einander über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen:

1. Module: These empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung.
2. Empfänger: These senden die Marmitek X-10 Signale und steuern somit die Module.
3. Sender: Dies sind drahtlose Komponenten wie z.B. Fernbedienungen. Die Signale der Sender werden von einem Empfänger mit Transceiver-funktion (IRRF 7243, TM13 oder die Zentrale eines Marmitek Alarmsystems) empfangen. Die Signale werden von dem Transceiver auf das Lichtnetz gesetzt.

Adressierung

Mit Hilfe von zwei Coderädchen auf den Modulen, können bis maximal 256 verschiedene Adressen eingestellt werden. Diese unterscheiden sich in einen sog. HausCode (A bis P) und einen UnitCode (1 bis 16). Der HausCode ist auch auf den Empfängern einzustellen, so dass Empfänger und Module zum gleichen System gehören. Das Marmitek X-10 System enthalt Standardbefehle, wobei alle Einheiten innerhalb des gleichen HausCode gleichzeitig gesteuert werden (z.B. alle Lampen an, alles aus, usw.).

Reichweite von Signalen

Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrossern.

Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der ortlichen Situation abhängig. EinGreater Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80 Metern.

Bei Problemen mit der Reichweite von Marmitek X-10 Signalen() sind folgende Faktoren wichtig:

1. Werden mehrere Phasen im Haus verwendet, kann es notwendig sein, um diese Phasen für Marmitek X-10 Signale zu koppeln. Diese Koppeln kann geschehen, indem Sie einen FD10 Phasekoppler verwenden und wird benötigt, wenn Steckdosen und Lampenanschluss tatsächlich über mehrere Phasen verteil sind (mehrere Gruppen sind kein Problem für die Marmitek X-10 Signale). Für große Gebäude advisieren wir die Verwendung eines aktiven 3 Phasen Verständerkersstatt eines Koppelfilters.

2. Marmitek X-10 Signale können durch Geräte und Lampen vermindert werden, die auf das Lichtnetz angeschlossen sind. In normalen Hausanlagen ist dieser Effekt normalerweise zu verwahrlosen (das Marmitek X-10 System verwendet u.a. eine aktive Veränder um diesen Effekt zu eliminieren). Doch kann es sein, dass ein einzelnes Gerät in ihrer Wohnung stört. Wenn Sie feststellen, dass Signale nicht immer gut durchkommen, dann konnen Sie ein solches Gerät relativ einfach aufspären, indem Sie die Stecker der verdächtigen Geräte aus der Steckdoseziehen und erneut einen Test durchführung. Stellen Sie fest, dass Ihr Problem gelöst ist, durch z.B. den Stecker Ihres PC's aus der Steckdose zuziehen, dann konnen Sie das Problem losen, durch diesen PC-Monitor mit einem FM10 Steckerfilter zu versehen. Diese Steckerfilter sorgt davon, dass die Signale nicht länger durch das betreffende Gerät vermindert werden.

Wir empfehlen um folgende Geräte zu kontrollieren:

PC Monitore

PC's mit relativ hoher Leistung

Alte TV-Geräte

Kopiermaschinen

Ein Raum mit vielen Neonlampen

1. Einige (alte) Geräte können Störsignale auf das Lichtnetz bringen, wodurch die Marmitek X-10 Kommunikation gestört wird. Es handelt sich damit um Geräte, die auf einer Frequenz von 120 kHz stären. Diese 120 kHz werden vom Marmitek X-10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, können mit einem FM10 Steckerfilter versehen werden. Hierdurch werden Störsignale das Lichtnetz nicht mehr erreichen.

2. Durch den Aufbau der Signale konnen andere (Stör)quellen die Module des Marmitek X-10 Systems niemals aktivieren oder ausschalten. Wohl kann das Signal durch z.B.

Babyüberwachungsgerate, die dauernd im 'Sprechmodus' stehen, gestört werden. Durch die Anwesendheit von diesen Signalen ist es möglich, dass das Marmitek X-10 Signal nicht durchkommen.

1. Das Lichtnetz Ihrer Wohnung endet nicht bei der Haustüre. Alles was außerhalb (in der Nähe) Ihrer Wohnung auf dem Lichtnetz angeschlossen ist, kann die Marmitek X-10 Signale beeinflussen. Vor allem wenn ihre Wohnung an eine Fabrikhalle mit schweren MaschinenGRENZT ist es nutzlich, um einkommende Phasen mit einem FD10 Phasenfilter zu versehen.

These Filter formen eine Blockade für alle Signale, die in ihre Wohnung wollen oder diese verlassen sollen, sorgen jedoch auch für eine perfekte 'Impedanzanpassung' des Lichtnetzes ihrer Wohnung. Sie bereiten ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).

FAQ

Wie kommt es, dass einzel Module spontan an- oder ausgehen?

Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt werden, ist es möglich, dass die Signale ins Gebäude hineinkommen oder es verlassen. Diese Probleme können gelöst werden, indem Sie einen anderen HausCode wahren

(A bis P). Auch können FD10 Phasenfilter plaziert werden, um ein- oder ausgehende Signale zu blockieren.

Meine Module reagieren nicht auf unseren Sender.

Sorgen Sie damit, dass alle verwendeten Module auf den gleichen HausCode eingestellt sind (A bis P).

Meine Module reagieren nicht auf Fernbedienung oder Sensor.

Bei Verwendung von Fernbedienungen oder Sensoren müssen Sie ein TM13 Transceivermodul oder die Zentrale eine Marmitek Alarmanlage benutzen. Diese setzen die Signale der Fernbedienungen oder Sensoren in das Marmitek X-10 Lichtnetzprotokoll um. Auch bei mehreren Fernbedienungen und Sensoren wird nur ein zentraler Empfänger besteht.

Kann ich die Reichweite是我的 Fernbedienung durch den Einsatz von mehreren Transceivern vergrössern?

Ja. Sie können mehrere TM13 Transceiver in Ihrer Wohnung verwenden, wenn die Reichweite ihrer Fernbedienungen nicht ausreichend ist. Die TM13 sind mit sog. Kollisionserkennern ausgestattet, die verhindern, dass die Signale gestört werden, wenn beiden TM13 Module gleichzeitig auf dem Lichtnetz senden. Um Ihr Marmitek X-10 System nicht unnötig zu verzögern und um Schwankungen beim Dimmen zu verhindern müssen Sie dazu sorgen, dass die TM13 Module soweit als möglich voneinander in der Wohnung plaziert wurden.

BEDIENUNGSCANLEITUNG SW10

UNTERPUTZ-JALOUSIEFERNSCHALTER

SCHALTEN SIE DIE SPANNUNG AUS, BEVOR SIE DAS MODUL INSTALLIEREN! (Fachmannische Installation erfordert)

1. Entfernen Sie die Abdeckkappe des Schalters.
2. Entfernen Sie die Montageplatte, indem Sie beiden Kreuzschrauben losdrehen.
3. Montieren Sie die Montagéplatte mit versunkenen Schrauben.
4. Plazieren Sie den Einbaurahmen.

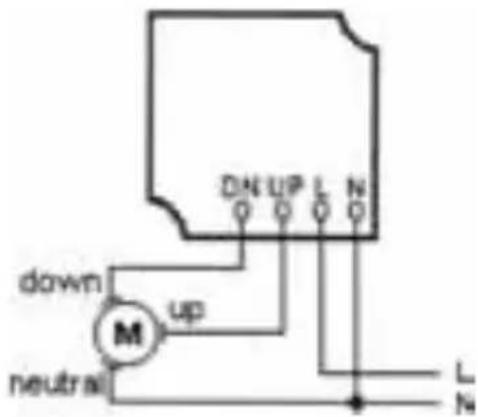

5. Schliessen Sie die Drahte an: Phase auf (L_)

Null auf (N)

Down (runter) auf DN

Up (hoch) auf UP

1. Nach Anschluss der Drähte den Schalten plazieren und mit Kreuzschrauben festziehen.
2. Die gewünschte Adresse mit einer Münze oder Schraubenzieher einstellen.
3. Die Abdeckplatte des Schalters wieder montieren.
4. Den Schalter nach unterstehendem Schema programmieren.

PROGRAMMIEREN

Der Jalousiefernschalter muss lernen, wann die Jalousie 'ganz auf/hoch' und 'ganz geschlossen/runter' ist:

1. Spannung einschalten.
2. Mit Hilfe der Tasten von Hand die Jalousie in den hochsten Stand bringen (ganz offen/hoch).
3. Mit einem Schraubenzieher oder einer Münze den HausCode- Schalter in den Programmierstand bringen (*).
4. Mit Hilfe der Tasten von Hand die Jalousie in den untersten Stand bringen (ganz geschlossen/runner).
5. Setzen Sie nun den HausCode und den UnitCode auf die gewünschte Adresse.

Sie konnen den Schalter nun per Handbedienung und Steuerung mit einem Marmitek X-10 Sender testen (Schalten mit einem Marmitek X-10 Sender Funktioniert nicht, wenn der Schalter nicht programmiert ist!). Die Einstellungen bleiben gespeichert, auch wenn einmal der Strom ausfällt.

Der Schalter reagiert auf folgende Befehle: ON - ganz hoch, OFF - ganz runter, DIM - 4% runter, BRIG'HT - 4% rauf.

Technischen Daten

Netzspannung: 230V + 10% -15% 50 Hz

Stromverbrauch: < 5,5mA kapazitiv

Schaltvermögen: 1400W/230V für Motoren

Signalempfindlichkeit: 15 mVpp min, 50mVpp max bei 120 kHz

Input Impedanz: >180 Ohm (P-N) bei 120 kHz

Anschluss: Anschlussklemmen für Phase, Neutral, Motor hoch und Motor herunter

Umgebungstemperatur: - 10^ C to + 50^ C (Betriebstemperatur) - 20^ C to + 70^ C (Lagerung) Abmessungen: 70x70x54mm

Einbaumaße Mechanismus: 48x31mm

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollen. Es liegt in Ihrer Verantwortung,这点es Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten

Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handlcer, bei dem Sie das Produkt erworben haben.

GUIDE UTILISATEUR D'INTERRUPTEUR POUR STORE SW10

AVERTISSEMENTS DE SECURITE

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes SW10 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 73/23/EWG des Rates vom 19. Februar 1973 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
