MANUALE UTENTE SW10 MARMITEK

PRECAUZIONI DI SICUREZZA

• Sui cavi dell'impiano elettrico passa una corrente di tensione para a 230V. Non collegare mai il modulo in presenza di tensione sulla rete. Prima di avviare l'installazione, spegnere l'interruttore principale.
• Questo prodotto è destinato all'utilizzo professionale. L'installazione va eseguita da un technician abilitato.
• Per evitare il pericolò di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• Non aprire mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzato non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per dati consequencesciali ad eccezione della responsabilità civile sui prodotti.
• Unsystema automatizzato,oltre ad essere una fonte di comodità,puo rappresentareanche una fonte di pericolo.Infatti,altre persono possono rimanere sorprese,o abiti posti sopra una fonte di calore elettrica possono prendere fuoco.Non farsi cogliere alla sprowista e prenderere misure adequate per prevenire agli possibile pericolo.

Come funziona Marmitek X-10?

I componenti del programma Marmitek X-10 comunicano tra loro attaverno la rete d'illuminazione esistente (tramite segnali Marmitek X-10). Il programma è costituito da tre tipi di componenti:

1. Moduli: elementi che ricevono i segnali Marmitek X-10 e commutano o smorzano il carico collegato.
2. Controller: elementi che inviano i segnali Marmitek X-10 e controllano i Moduli.
3. Sender: componenti senza fili, per esempio telecomandi. I segnali di questi sono ricevuti da un controller con la funzione di Transceiver (IRRF 7243, TM13 o la Centralina di un Sistema di Protezione Marmitek). I segnali sono inviati sulla rete d'illuminazione dal Transceiver.

Impostazione degli indirizzi

Con l'ausilio di due rotelline per la selezione del codice, situate sui moduli, si possono impostare fino ad un massimo di 256 diversi indirizzi. Questi sono suddivisi nella cosiddetta categoria Codice Domestico (da A a P) e UnitCode (da 1 a 16). Il Codice Domestico èanche impostabile sui Controller: in quello modo, i Controller e i Moduli apparterranno allo stessosystema. Il Sistema Marmitek X-10 contiene dei comandi standard, con cui tutte le unità ricevono comandi contemporaneamente, nell'ambito dello stesso Codice Domestico (per es., tutte le luci accese, tutto spento, ecc.).

Portata dei segnali

Portata dei segnali Marmitek X-10 lungo la rete d'illuminazione e suo incremento.

Il Sistema Marmitek X-10 si basa sulla comunicazione attraverso la rete d'illuminazione estidente. La portata dei segnali lungo la rete è formente dipendente alla situazione locale. Un valore medio e auspicabile di portata si ottiene in realtà con una lunghezza di cavo di 80 metri.

In caso di problemi di portata dei segnali Marmitek X-10, rivestono importanta i seguenti fattori:

1. Qualora si utilizzato in casa più fasi, cui è necessario nel caso in cui le prese a muro e i punti d'illuminazione siano effettamente divisi in più fasi (la presenza di più gruppi non costituisce alcun problema per il segnale Marmitek X-10). Per edifici di maggiori dimensioni, si consiglia l'impiego di un ripetitore attivo a 3 fasi, alinki di Filtri Accoppiatori di Fase.

2. I segnali Marmitek X-10 sono essere smorzati da apparecchiature e da sistemi d'illuminazione collegati alla rete d'illuminazione. In normali impianti domestici, quest'effecto è generalmente d'entities trascurabile (il Sistema Marmitek X-10 fa uso, tra l'alto, di un sistema attivo di rinforzo,atto ad eliminare quest'effecto).Si può verificare,tuttavia,che un apparecchio di casa interferisca con i segnali. Qualora si avertano occasionali problemi nella corretta trasmissione dei segnali, è possibile individuare l'apparecchio responsabile del disturbo in modo relativamente simplice, vale a dire staccando le spine dell'apparecchio che si sospetta responsabile dalla presa di corrente e testando di nuovo ilsystema. Nel caso in cui, staccando, per esempio, la spina del monitor del proprio PC, scompaia il problema di portata insufficiente, si potrà risolverve il problema attaccando al monitor del PC un Filtro Plug-in FM10. Questo Filtr ougin impedisce all'apparecchio in questione di continuare a smorzare i segnali.

Le apparecchiature che, a tal riguardo, vale la pena controllare:

Monitor di PC

PC provvisti d'alimentazione relativamente pesante

Vecchi televisori

Fotocopiatrici

Anche un ambiente della casa con estesa illuminazione al neon cui causare disturbo.

Lampade a scarica con apparecchio elettronico d'accensione preliminare

1. Alcuni (vecchi) apparentecchi sono in grado di inviare segnali di disturbo sulla rete, dai quali si origina un disturbo di comunicazione delsystema Marmitek X-10. Si tratta d'apparecchiature che causano disturbi su una frequenza di 120kHz . Questa frequenza di 120kHz è utilizzata dal Sistema Marmitek X-10 come frequenza di trasmissione, per l'invio di informazioni digitali lungo la rete d'illuminazione. Gli apparentecchi che inviano quello tipo di segnali possono essere provvisti di un Filtrto Plug-in FM10. Grazie a quello filtro, i segnali di disturbo non potranno più raggiungere la rete.
2. Per via dell'assetto del segnale, altre fonti (di disturbo) non sono mai in grado di attivare o disattivare i moduli del Sistema Marmitek X-10. Il segnale può tuttavia essere smorzato da altri elementi, per esempio babyphon che devono essere sempre commutati su 'TALK'. La presenza di questo tipo di segnali può impedire il passaggio indisturbato del segnale Marmitek X-10.
3. La rete d'illuminazione di un'abitazione non termina alla porta d'ingresso. Toutto ciò che è collegato, all'esterno (e nelle adiacenze) della propria abitazione, all'impianto d'illuminazione interno può esercitar un influsso sui segnali Marmitek X-10. Soprattutto nel caso di abitatazioni confranti, per esempio, con il salone di uno stabilimento che ospita macchinari pesanti, è utile aggiungere alle fasi in ingresso dei Filtri Accoppianti di Fase FD10. Questi filtri

realizzano quello che si può definire un blocco di tutti i segnali indirizzati all'interno o all'esterno dell'abitazione, pur facendo in modo che si realizzizi un perfetto 'adattamento d'impenenza' della rete d'illuminazione dell'abitazione. Collocando queste unità, si adegua la propria abitazione alle esigenze di un Sistema Marmitek X-10. Le unità collocate accoppianoanche le fasi (si rimanda al punto 1 precedente).

Domande frequenti

Perché alcuni moduli si accendono o si spengono spontaneamente?

È possibile che il Sistema Marmitek X-10 installato sia influenzato da un altro Sistema X-10 presente nelle vicinanze. Dal momento che i segnali Marmitek X-10 sono inviati lungo la rete d'illuminazione, è possibile cheassi facciano ingresso nell'edificio, o che ne escano. Questo problema cui è essere risolto selezionando un altre Codice Domestico (A..P). Si possonoanche collocare dei Filtri Accoppiatori di Fase FD10, per bloccare segnali in ingresso e in uscita.

I miei moduli non reaqiscono al mio controller.

Assicurarsi che tutti i componenti utilizzati siano impostati sullo stesso Codice Domestico (codice in lettere A..P).

I miei moduli non reagiscono al telecomando o al sensore.

In caso di utilizzo di telecomandi o di sensori, occorre far uso di un modulo Transceiver TM13, o della centralina di un Sistema di Allarme Marmitek. Questi elementi commutano i segnali dei telecomandi e dei sensori, in base al protocollo della rete d'illuminazione Marmitek X-10. Anche nel caso di più di un telecomando o di un sensore, basta ave un'unica centralina.

Posso aumento la portata del mio telecomando usingo più di un Transceiver?

Sì. è possibile utilizzare più di un Transceiver TM13 all'interno di un'abitazione, nel caso in cui i telecomandi non siano adeguati alle funzioni desiderate. I TM13 sono provisti della cosiddetta "collision detection", ideata per evitare che i segnali siano disturbati, quando entrambé le unità TM13 inviano nelle stesso momento dei segnali, lungo la rete d'illuminatione. Per non rallentareenza necessità il proprio Sistema Marmitek X-10 e per evitare effetti similii a urti e strattoni in caso di smorzamento, è indispensable collocare le unità TM13, nell'abitazione, il più lontano possibile l'une dall'altra.

ISTRUZIONI PER L'USO DELL'INTERRUPTORE PER TENDE DA SOLE SW10

STACCARE LA TENSIONE DALL'IMPIANTO, PRIMA DI PROCEDURE ALL'INSTALLAZIONE DEL MODULO! (Il montaggio va eseguito a cura di un technique abilitato)

1. Eliminare il coperchio dell'interruttore.
2. Eliminare la piasta di montaggio, svitando entrambe le viti a croce.
3. Montare la piastra di montaggio con viti a testa fresata.
4. Sistemare la mascherina.

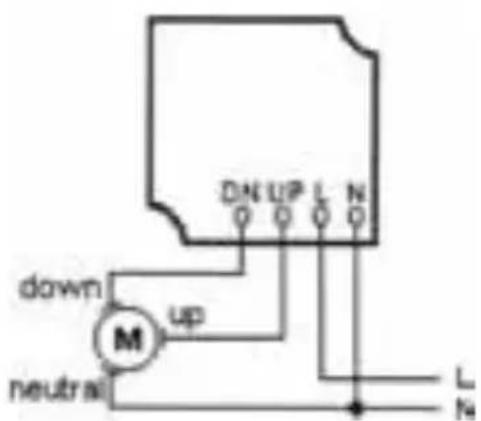

5. Collegare i cavi:

Fase su (L_)

Zero su (N)

Down (in basso) su DN

Up (verso l'alto) su UP

1. Dopo il collegamento dei cavi, collocare l'interrottore e fissarlo con le viti a croce.
2. Impostare l'indirizzo desiderato, con l'ausilio di un cacciavite o di una moneta.
3. Rimettere il coperchio dell'interruttore al suoippo.
4. Programmare l'interruttore seguendo la procedura qui di seguito descrietta.

PROGRAMMAZIONE DELL'SW10

L'interruttore per le tende da sole deve imparare quando le tende da sole sono "completamente aperte/sollevate" e "completamente chiuse/abbassate":

1. Attivare la tensione.
2. Azionando i tasti, portare manualmente le tende da sole nella posizione più in alto (completamente aperte/sollevate).
3. Con l'ausilio di un cacciavite o di una moneta, impostare l'interruttore per il Codice di Abitazione nella posizione di programmazione () .
4. Azionando i tasti, portare manua/mente le tende da sole nella posizione più in basso (completamente chiuse/abbassate).
5. Impostare ora gli interrupttori del Codice di Abitazione e del Codice Unità sull'indirizzo desiderato.

A Anything, si cui testare il funzionamento dell'interruttore con i comandi manuali e con il dispositivo Controller Marmitek X-10 (i comandi impartiti con il Controller Marmitek X-10 non funzionano, se l'interruttore non è stato programmatico in precedenza!). Le impostazioni rimangono in memoria,anche in caso di caduta di tensione.

L'interruttore reagisce ai seguenti comandi: ON - completeness aperto, OFF - completeness chiuso, DIM - 4% verso il basso, BRIGHT - 4% verso l'alto.

Caratteristiche tecniche

Tensione di alimentazione: 230V + 10% -15% 50 Hz

Corrente assorbita: < 5,5 mA capacitative

Capacità di carico: 1400W/230V per motori

Sensibilità del segnale: 15 mVpp min, 50mVpp max a 120 kHz

Impedenza d'ingresso: >180 Ohm (L-N) con 120 kHz

Connessioni: morsetti per Fase, Neutro, motore avanti e motore indietro

Temperatura ambiente: da -10°C a +50°C (in funzione) da -20°C a +70°C (in magazzino)

Dimensioni: 70x70x54mm

Misure di montaggio

meccanismo:

0

48x31mm

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziate. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le specifiche strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il rici

claggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il SW10 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva:

Direttiva 89/336/CEE del Consiglio del 3 maggio 1989 per il ravicinamento delle legislazioni degli Stati Membrile relative alla compatibilità elettromagnetica

Direttiva 73/23/CEE del Consiglio, del 19 febbraio 1973, concennte il ravicinamento delle legislazioni degli Stati Membrile relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
