MODE D'EMPLOI AD10 MARMITEK

• Le câblage de votre installation électrique dispose d'un voltage de 230V, danger de mort! Ne raccordez jamais le module lorsqu'il se trouve sous tension. Déconnectez le disjoncteur avant de commencer l'installation.
• Ce produit est destiné à une utilisation professionnelle. Son installation doit être effectuée par un installateur agréé.
• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.
• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi présenter des dangers. Elle peut par exemple surprendre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

Comment fonctionne le système Marmitek X-10?

Le système Marmitek X-10 utilise le câblage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules: Ces composant reçoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée.
2. Contrôleurs: Ces composants transmettent les signaux Marmitek X-10 et de fait contrôlent les modules.
3. Transmetteurs: Emetteurs radio, comme les télécommandes ou les détecteurs. Leurs signaux radio son reçus par des contrôleurs qui les convertissent et les retransmettent en courant porteur sur les câbles électriques de la maison (IRRF 7243, TM13 ou console d'un système de sécurité Marmitek).

Adresses

Vous pouvez sélectionner jusqu'à 256 adresses différentes en réglant les deux sélecteurs se trouvant sur les modules. Ces sélecteurs permettent de régler le "Code Maison" (A ... P) et le "Code Unité" (1 ... 16). Sur les contrôleurs, seul le "code Maison" peut-être réglé Les modules et les contrôleurs peuvent fonctionner ensembles à la condition que leur "Code Maison" soit identique.

Le système Marmitek X-10 possèdent de nombreuses commandes standards qui permettent de commander simultanément des modules réglées sur le même "Code Maison" (par ex.: All lights On, All Off).

Porté des signaux

Porté des signaux courants porteurs Marmitek X-10 sur le cablâge électrique et comment en augmenter la porté.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V \~ 50Hz. La porté de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette porté est de 80 mètres.

Si vous avez des problèmes avec la porté de vos signaux Marmitek X-10, vérifiez les points suivants:

1. Si votre installation comporte plusieurs phases, il est nécessaire de coupler ces différentes phases de façon que les signaux Marmitek X-10 soient sur toutes les phases. Pour cela vous pouvez utiliser des Coupleurs de Phase FD10. Pour le cas de grand bâtiments ou de grandes distances, nous vous recommandons d'utiliser un coupleur/répéteur actif à la place des FD10 qui ne sont eux que passifs.

2. Il est possible que les signaux Marmitek X-10 soit atténués par certains appareils électriques ou lampes qui sont connectés au secteur. Dans un environnement domestique normal, cet effet peut être négligé (les produits Marmitek X-10 utilisant un Control Automatique de Gain pour l'éliminer). Néanmoins il est possible qu'un appareil particulier dans votre maison atténue le signal Marmitek X-10 si fortement que la porté de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l'appareil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents appareils et en testant la différence de porté. Quand votre conclusion vous amène à penser que par exemple votre moniteur PC atténue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème.

Produits pouvant créer une atténuation

Moniteur de PC

PC possédant une alimentation interne importante

Vieilles télévisions

Imprimantes/Fax

Lampes Fluorescentes

Lampes à "économie d'énergie"

1. Quelques (vieux) appareils électriques peuvent perturbés le signal courant porteur en générant du bruit sur le secteur. Le signal Marmitek X-10 utilisant la fréquence de 120 kHz, seul le bruit sur ou autour de cette fréquence aura une influence sur la porté. Le cas échéant, branchez cet appareil dans un filtre FM10 de manière à éliminer ce bruit.

2. Le protocole Marmitek X-10 utilise différent mécanismes pour éviter que vos modules ne soient mis en ou hors service par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux courant porteurs Marmitek X-10 soient perturbés, par exemple, par des interphones ou des "Babyphones" en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas.

3. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machinerie lourde). Si vous pensez que votre système est influencé par des appareils extérieurs à votre maison, il est préférable d'installer un filtre FD10 sur chacune des phases de votre maison. Ces filtres bloquent les signaux entrant et sortant de votre maison et servent également de coupleur entre les différentes phases.

FAQ

Pourquoi certains modules s'allument ou s'éteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un filtre FD10 sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A ... P)

Mes modules ne fonctionnent pas avec mes télécommandes / détecteurs.

Quand vous utilisez une télécommande ou un détecteur, vous devez avoir au moins un TM13 ou console de sécurité Marmitek installé dans votre maison. Ces équipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Seul un "Transceiver" doit être installé pour tous les modules et télécommandes ayant le même "code maison".

Puis je accroître la porté de mes télécommandes en utilisant plusieurs "Transceivers"?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la porté de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détection de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée placez vos TM13 aussi éloigné l'un de l'autre que possible.

NOTICE D'UTILISATION D'INTERRUPTEUR DIN AD10

METTRE LE CIRCUIT HORS TENSION EN DECONNECTANT LE FUSIBLE SECTEUR!

(Utilisez toujours conformes aux normes électriques en vigneur.)

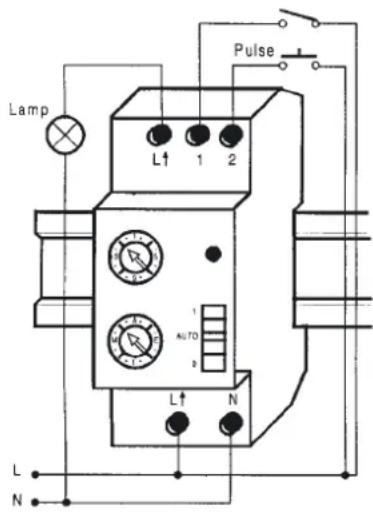

1. Raccordez l'AD10 en utilisant le schéma ci-dessous.
2. Réglez l'adresse du module à l'aide des sélecteurs rotatifs situés sur la face avant.

Lamp L↑ 1 2 Pulse AUTO L↑ N L N

Description du fonctionnement de l'interrupteur à glissière:

Position 0: Off (charge hors tension en permanence) Position 1: On (charge sous tension en permanence) Position Auto: Contrôle de la charge par les signaux Marmitek X-10 et/ou les interrupteurs reliés aux bornes 1 ou 2.

Borne 1: destinée à être relié à un interrupteur bistable. la charge reliée à l'AD10 st sous tension lorsque la phase est appliquée sur cette entrée et est hors tension lorsqu'aucune tension n'est présente.

Borne 2: destinée à être relié à un interrupteur à impulsion (poussoir). La sortie change d'état (présence d'une tension ou non) chaque fois que l'on appuie sur le bouton poussoir et donc que la phase est appliquée sur cette entrée.

Caractéristiques techniques

Tension d'alimentation : 230V +10% -15% 50 Hz

Courant consommé : < 20 mA capacitif

Puissance de commutation : 3600W/230V pour charge ohmique

700W/230V pour charge inductive / capacitive

2000W/230V pour éclairage à incandescence et halogène

Sensibilité du signal : 15 mVpp min, 50mVpp max à 120 kHz

Impédance en entrée : > 180 Ohm (P-N) à 120 kHz

Raccordement : Bornes de raccordement pour Phase, Neutre, Phase commutée,

interrupteur à poussoir normal et interrupteur à impulsion.

Température ambiante : -10°C à +50°C (fonctionnement) -20°C à +70°C (stockage)

Dimensions : 35x80x70mm

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le

recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.
