MODE D'EMPLOI SWM1P MARMITEK

• Le cablage de votre installation électrique dispose d'un voltage de 230V, danger de mort! Ne raccordez jamais le module lorsqu'il se trouve sous tension. Déconnectez le disjoncteur avant de commencer l'installation.
• Ce produit est destiné à une utilisation professionnelle. Son installation doit être effectuee par un installateur agreé.
• Afin d'eviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentement élevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les apparèils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• La commutation automatique d'appareils électriques est certes pratique, mais elle peut aussi partager des dangers. Elle peut par exemple surpréndre les autres utilisateurs ou provoquer l'inflammation spontanée d'un vêtement posé sur une source de chaleur électrique. Faites-y toujours attention et prenez suffisamment de mesures de sécurité pour prévenir toute situation indésirable ou dangereuse.

TABLE DES MATIÈRES

COMMENT FONCTIONNE LE SYSTème MARMITEK X-10? 26 ADRESSES

PORTE DES SIGNAUX 26

GUIDE UTILISATEUR 28
INTRODUCTION

FONCTIONS

APPLICATIONS DE RACCORDAGE 28

LEGENDE DES CABLES DE RACCORDEMENT 29

MONTAGE POUR COMMANDE HAUT/BAS AVEC UN

BOUTON DIÉDRE POUSSOIR Á IMPULSION 29

MONTAGE SUR UN BOUTON DIÉRE POUSSOIR Á

IMPULSION - HAUT/BAS, PREREGLE ET BLOQUÉ 32

PROGRAMMER

INSTRUCTIONS DE COMMANDE 39

TESTER ET CHANGER LE FUSIBLE 43

FOIRE AUX QUESTIONS 45

CHARACTERISTIQUES TECHNIQUES 46

COMMENT FONCTIONNE LE SYSTÉME MARMITEK X-10?

Le système Marmitek X-10 utilise le câblage électrique existant pour communiquer (en utilisant les signaux courants porteurs Marmitek X-10). Vous pouvez construire un système complet en utilisant 3 types différents de composants Marmitek X-10:

1. Modules:

Ces composant recoivent les signaux Marmitek X-10 et mettent en marche, arrêtent ou font varier la charge qui leur est connectée. Los siguientes ejemplos son de modulos de lámparas y aparatos. Estos se venden en las versiones: para empotrar, micro, carril DIN y plugin.

2. Contrôleurs:

Ces composants transmettent les signaux Marmitek X-10 et de fait contrôle les modules.

3. Transmetteurs:

Emetteurs radio, comme les télécommandes ou les détecteurs. Leurs signaux radio son reçus par des contrôleurs qui les convertissant et les retransmettent en courant porteur sur les cables électriques de la maison (IRRF 7243, TM13 ou CM15Pro).

ADRESSES

Vous pouvez programmermer jusqu'à 256 adresses différentes. Celles-ci sont réparties entre « Code maison » (A ... P) et « Code unité » (1 ... 16). Le « Code maison » peut également être programmé à partir des contrôleurs de sorte à ce que contrôleurs et modules appartiennent au même système. Selon le type de module, l'adresse peut être programmée à l'aide de selectseurs ou en appuyant simplement sur les boutons.

Le système Marmitek X-10 possède des commandes standard qui permettent de commander simultanément l'ensemble des unités régées sur le même « Code Maison » (par ex.: « Toutes lumières allumées », « Toutes lumières éteintes », etc.).

PORTE DES SIGNAUX

Porté des signaux courants porteurs Marmitek X-10 sur le cablage électrique et comment en augmenter la porté.

Le système Marmitek X-10 est basé sur la transmission par courant porteur sur le réseau électrique 230V 50Hz . La porte de ces signaux dépend beaucoup des conditions locales. La moyenne néanmoins de cette porté est de 80 metres.

Si vous avez des problèmes avec la porté de vos signaux Marmitek X-10, vérifie les points suivants:

1. Si vous installation comporte plusieurs phases, il est nécessaire de coupler ces différentes phases de façon que les signaux Marmitek X-10 soient sur toutes les phases. Pour cela vous pouvez utiliser des Coupleurs de Phase FD10. Pour le cas de grand bâttiments ou de grandes distances, nous vous recommandons d'utiliser un coupleur/repéteur actif à la place des FD10 qui ne sont eux que passifs.

2. Il est possible que les signaux Marmitek X-10 soit attenués par certains apparêls électriques ou lampes qui sont connectés au secteur. Dans un environnement domestique normal, cet effet peut être négligé (les produits Marmitek X-10 utilisant un Control Automatique de Gain pour l'éliminer). Néanmoins il est possible qu'un apparéil particulier dans votre maison atténue le signal Marmitek X-10 si fortement que la porté de celui-ci s'en trouve considérablement réduite. Dans ce cas, essayez de déterminer l' apparéil qui vous pose problème simplement en déconnectant, un à un, du secteur les différents apparêls et en testant la différence de porté. Quand votre conclusion vous amène à penser que par exemple votre monitateur PC atténue le signal courant porteur, vous pouvez installer un Module Filtre FM10 pour éliminer le problème.

Produits pouvant creer une atténuation

Moniteur de PC
PC possédant une alimentation interne importante
Vieilles télévisions
Imprimantes/Fax
Lampes Fluorescentes
Lampes à "économie d'énergie"

1. Quelques (vieux) apparèils électriques peuvent perturbés le signal courant porteur en générant du bruit sur le secteur. Le signal Marmitek X-10 utilisant la fréquence de 120kHz , seul le bruit sur ou autour de cette fréquence aura une influence sur la porté. Le cas échéant, branchez cet apparèil dans un filtre FM10 de manière à éliminer ce bruit.

2. Le protocole Marmitek X-10 utilise différent mécanismes pour éviter que vos modules ne soient mis en ou hors service par des appareils autres que vos contrôleurs Marmitek X-10. Néanmoins, il est possible que les signaux courant porteurs Marmitek X-10 soient perturbés, par exemple, par des interphones ou des "Babyphones" en fonctionnement continu et transmettant eux aussi sur le secteur. Dans ce cas il est alors possible que vos modules Marmitek X-10 ne fonctionnent pas.

3. Le réseau électrique ne s'arrête pas à votre porte d'entrée. Tout ce qui est connecté au secteur dans le voisinage immédiat de votre maison peut avoir une influence sur les signaux Marmitek X-10 (par ex.: machinerie lourde). Si vous pensez que votre système est influencé par des appareils extérieurs à votre maison, il est préférible d'installer un filtre FD10 sur chacune des phases de votre maison. Ces filtresBloquentlesignauxentrantetsortantdevotre maison et servent également de coupleur entre les différentes phases.

GUIDE UTILISATEUR

INTRODUCTION

Merci d'avoir acheté le module interrupteur pour volets et stores Marmitek à intégrer derrière des boutons-poussoir à impulsion ou dans des boîtes centrales. Ce module permet de manier à distance ou sur place stores électriques, volets roulants, écrans et évientuelles rideaux-rails. Par ses mesures extrément petites le module peut être intégré derrière des interrupteurs encastrés et des socles de prise de courant murale (profondeur minimale de la boîte d'encastrement 40 mm, 50 mm conseillés). Applicable universélément : liberté de可以选择 de la marque, couleur et modèle du matériel d'interrupteur. Attention ! Les modules à intégrer Marmitek doivent toujours être intégrés dans une boîte d'encastrement ou centrale.

Attention ! Entrées uniquement pour potentiel de phase 230 V !

FUNCTIONS

Commanded'un moteur 230Vac avec 2,5 A maximum.
- Répond à MARCHE, ARRÉT, VARIE+, -ECLAIRAGE et aux commandes de store prolongées.
- Une adresse à programmer librement A1...P16 pour manier.
- Une adresse à programmer librement A1...P16 pour la position Préréglé.
- Fonction Préréglé pour le réglage d'une position de préselection.
- Possibilité de piloter plusieurs modules SWM1P vers une position de préselection sans interface d'ordinateur CM15Pro Marmitek par une fonction Prérglé.
- Fonction de blocage local pour bloquer la commande du moteur par exemple pendant l'entretien.

APPLICATIONS DE RACCORDAGE

Permet de raccorder :

• Un bouton dièdre poussoir à impulsion avec deux contacts de fermeture (fonction Haut/ Bas).
• Un bouton dièdre poussoir à impulsion avec quatre contacts de fermeture (fonction Haut/ Bas, Préreglé et Bloqué).

Cables d'installation :

= Brun (L ou Phase)

= Bleu (N ou Nul)

= Noir (Fil de commut

=Jaune/Vert(masse)

Cables d'entrée:

= Violet (entree 1 commande de moteur haut)
= Blanc (entree 2 commande de moteur bas)
= Rose (entree 3 fonction de blocage)
= Gris (entree 4 fonction prééréglé)

MONTAGE POUR COMMANDE HAUT/BAS AVEC UN BOUTON DIÉREPOUSSOIR À IMPULSION

Attention : un seul moteur peut être raccordé par SWM1P. Ne raccordez jamais deux ou plusieurs moteurs parallelement !

Raccordé sur un bouton dièdre poussir à impulsion le store peut être manié vers le haut ou vers le bas (voir schéma ci-dessous).

ATTENTION! SWM1P a une sécurité thermique qui protège le module et le moteur contre la surchauffe. En combinaison avec une source de chaleur externe la sécurité thermique peut à certains moments faire de sorte que le module ne fonctionne pas temporairement. N'installé donc pas le SWM1P dans une boîte d'encastrement qui se trouve au-dessus d'un radiateur ou d'une autre source de chaleur ou dans une boîte d'encastrement exposée à la lumière du jour directe (et intensive).

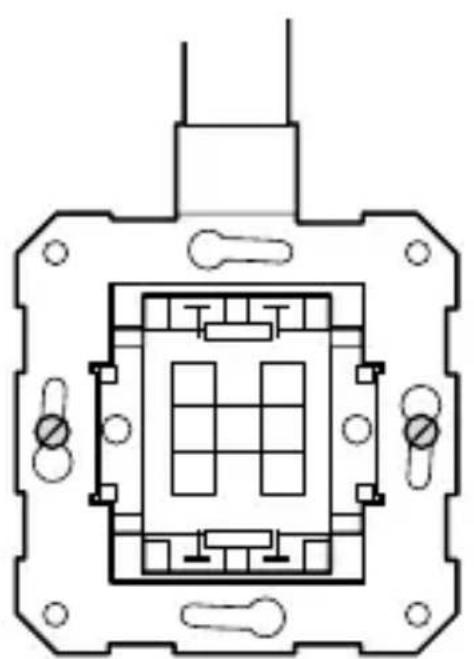

ATTENTION : Coupez d'abord la tension avant de commencer le montage.

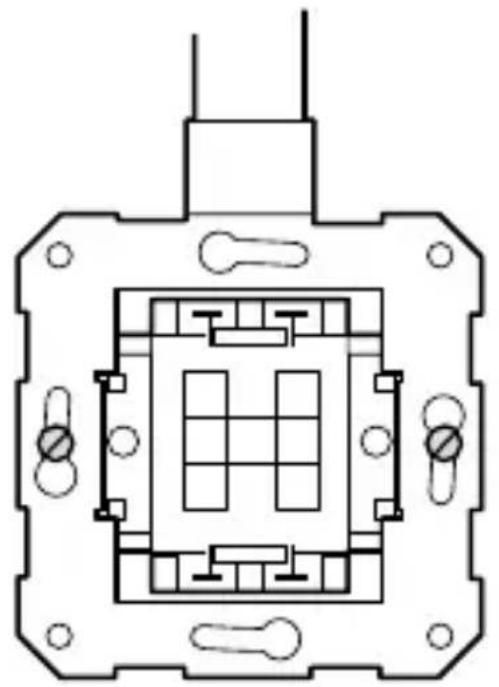

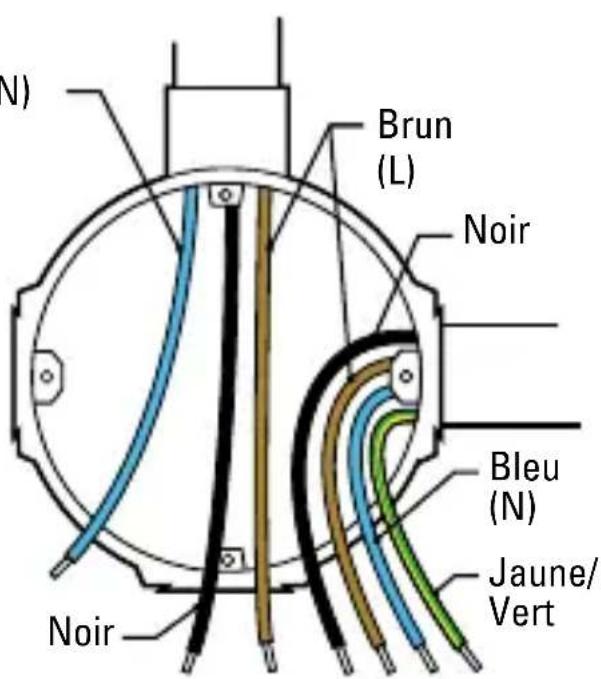

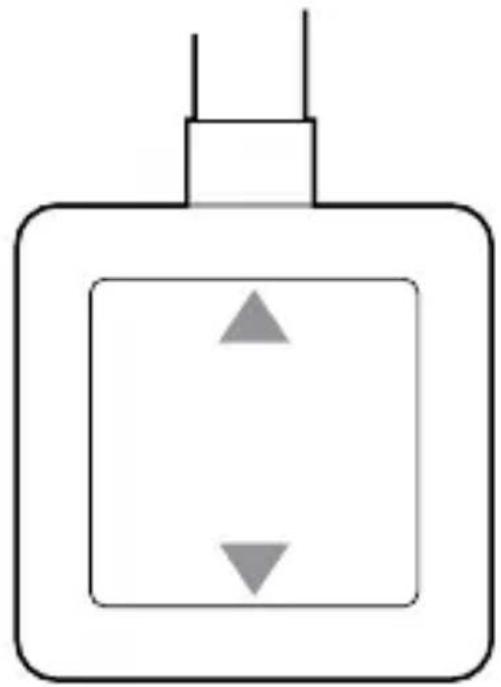

Image 1.

• Sortez le bouton-poussoir à impulsion évientuel de la boîte d'encastrement.
• Détachez le fil du bouton-poussoir à impulsion.
• Tirez un fil neutre (N) s'il manque.

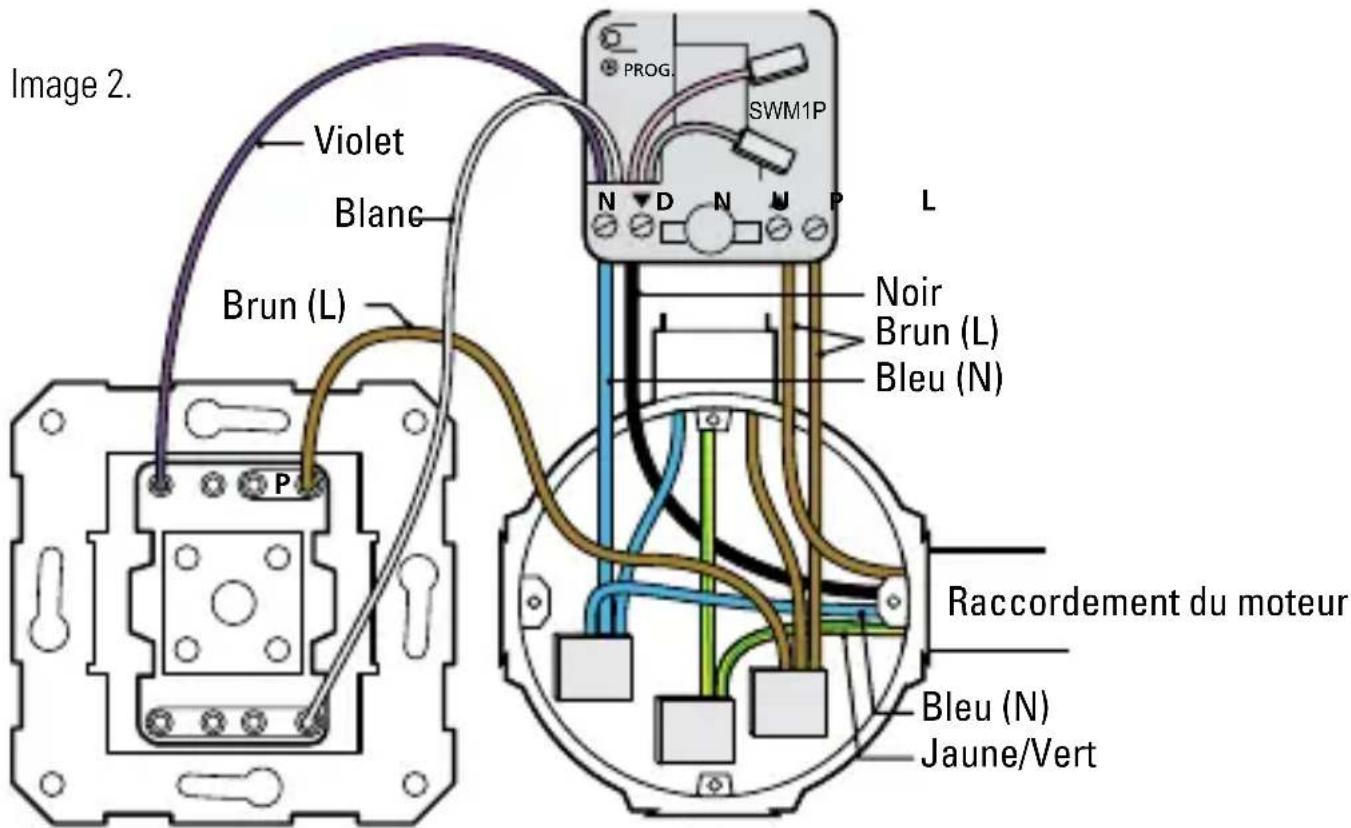

• Raccordez les cables phase (L) et neutre (N) sur les points de raccordement du module de store Marmitek.

• Raccordez les cables noir et brun du raccordement du moteur sur respectivement les bornes DN et UP du module de store.

• Raccordez le cable bleu du raccordement du moteur sur le soudage à épingle des raccordements nuls.

• Raccordez le cable jaune/vert du raccordement du moteur sur le soudage à épingle des raccordements de masse.

• Raccordez le cable d'entrée violet du module de store au contact à impulsion pour le réglage MARCHE/HAUT.

• Raccordez le cable d'entrée blanc au contact à impulsion pour le réglage ARRÊT/BAS.

• Isolez le cable d'entrée gris.

• Isolez le cable d'entrée rose.

• Raccordez le cable de phase (L) sur la borne P du bouton-poussoir à impulsion.

• Contrôlez si le sens de la marche du moteur correspond aux commandes pour Haut/Bas. (Haut = EN MARCHE, Bas = ARRET). Contrôlez en envoyant les commandes EN MARCHE et ARRET par le réseau électrique vers le module de store par un interface (par exemple: PRU512, PRU256, CM15Pro). Si le sens de la marche ne correspond pas aux commandes envoyées, substituez les raccordements du moteur des cables brun et noir sur le module de store (borne DN et UP). Contrôlez ensuite si le sens de la marche du moteur correspond à la commande du bouton Haut/Bas du bouton-poussoir à impulsion. Substituez les cables d'entrée blanc et violet sur le bouton-poussoir à impulsion si le sens de la marche ne correspond pas à la commande pour Haut/Bas.

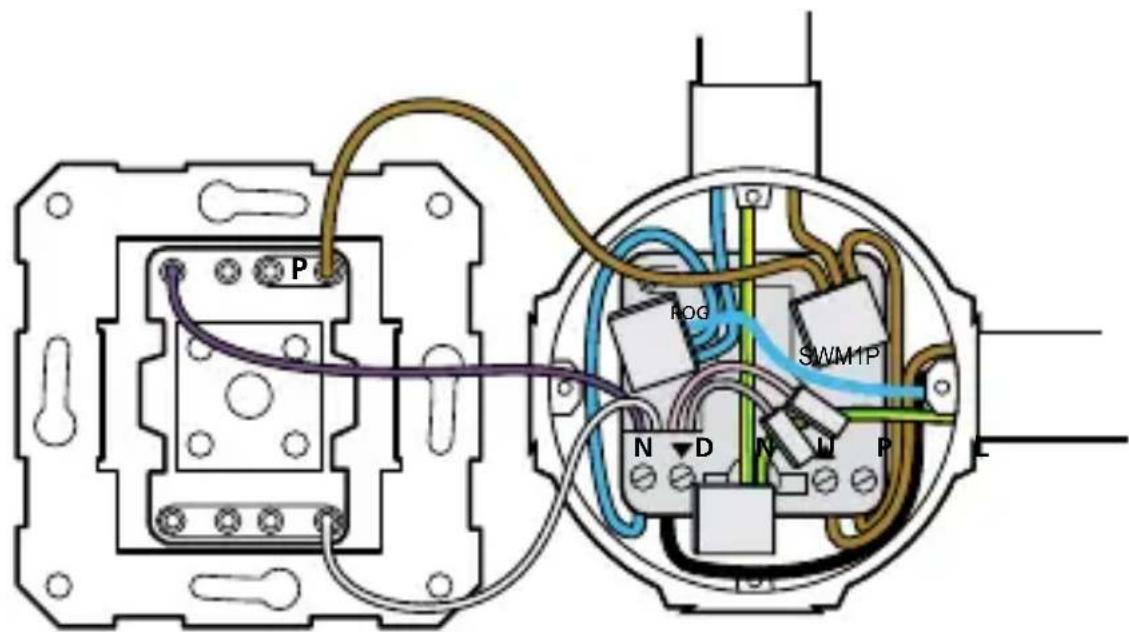

Image 3.

Placez le module avec le dos contre l'arrière de la boîte d'encastrement, derrière les câbles.

• Si le module n'est pas encore programmé ou s'il est mal programmé, il peut être programmé maintainant.

Voir le chapitre « Programmer »

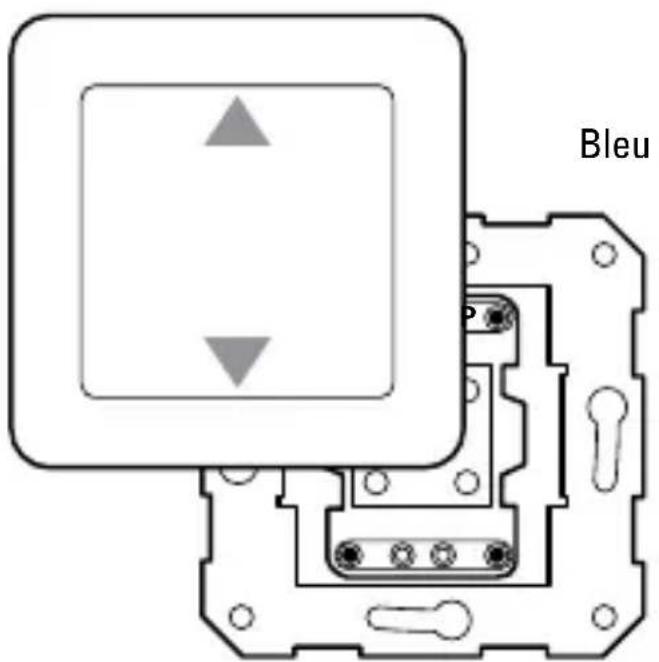

Image 4.

• Àprous la programmation replacez le bouton-poussoir à impulsion dans la boîte d'encastrement et cliquez sur le bouton-poussoir avec cadre de protection sur le bouton-poussoir à impulsion.

MONTAGE SUR UN BOUTON DIÉRE POUSSOIR À IMPULSION - HAUT/BAS, PRÉRÉGLE ET BLOQUÉ

ATTENTION: Un seul moteur peut être raccordé par SWM1P.
Ne raccordez jamais deux ou plusieurs moteurs parallèlement!

Si on est raccordé sur un bouton dièdre poussoir à impulsion il est possible à côte de la commande Haut et Bas du store de bouger avec un bouton vers la position Préréglé. Avec le bouton Bloqué la commande du store peut être bloquée, par exemple en cas de travaux d'entretien.

ATTENTION : Coupez d'abord la tension avant de commencer le montage.

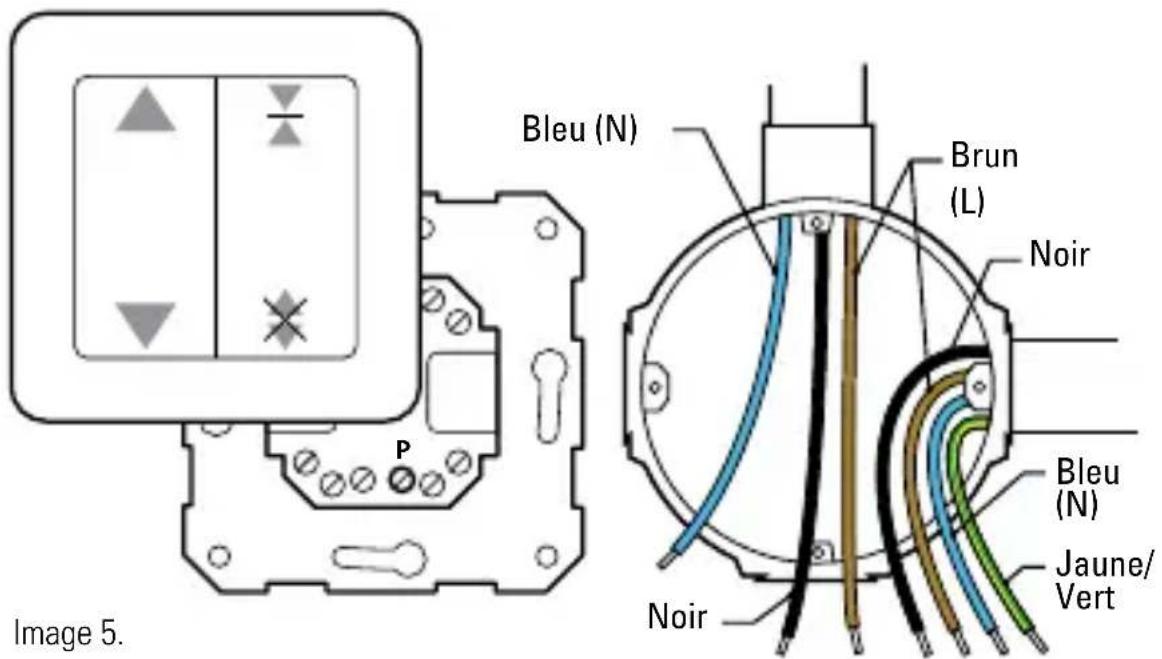

Sortez le bouton-poussoir à impulsion évientuel de la boîte d'encastrement.

• Détachez le fil du bouton poussoir à impulsion.
• Tirez un fil neutre (N) s'il manque.

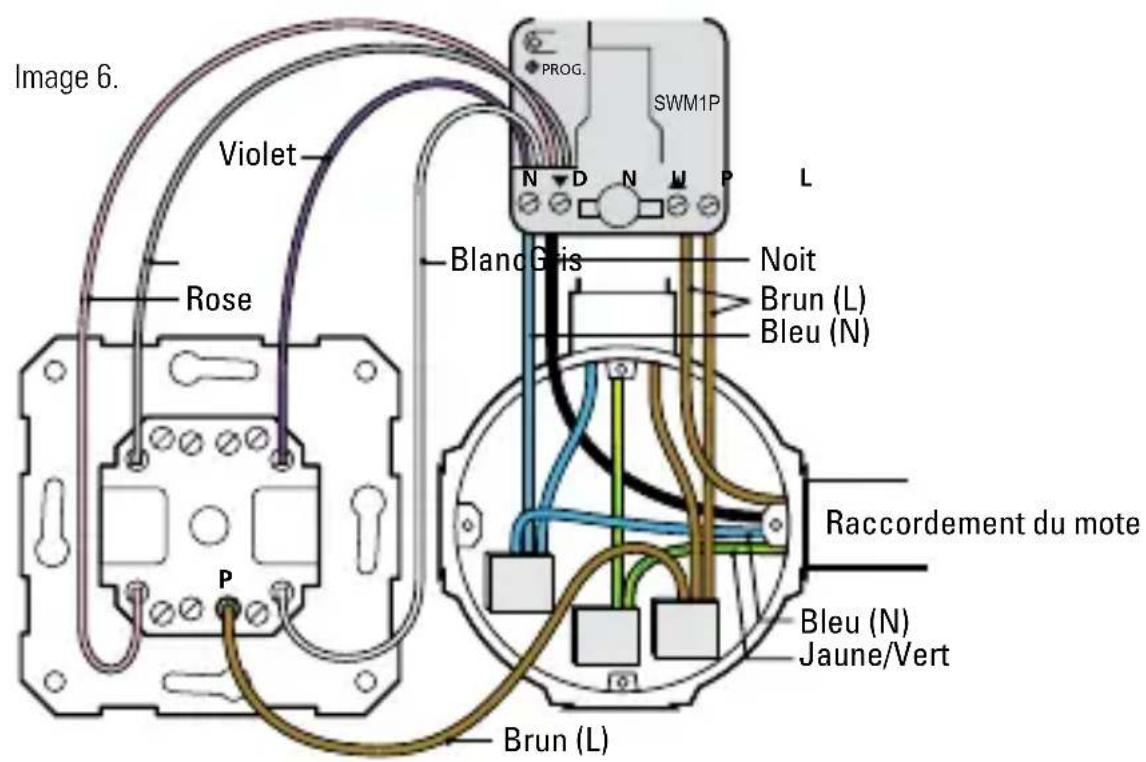

• Raccordez les cables phase (L) et neutre (N) sur les points de raccordement du module de store Marmitek.

• Raccordez les cables noir et brun du raccordement du moteur sur respectivement les bornes DN et UP du module de store.

• Reliez le cable bleu du raccordement du moteur aux raccordements à zéro avec un soudage à épingleage.

• Reliez le cable jaune/vert du raccordement du moteur aux raccordements masse avec un soudage à épingleage.

• Raccordez le cable d'entrée violet du module de store au contact à impulsion pour le réglage Haut.

• Raccordez le cable d'entrée blanc du module de store au contact à impulsion pour le réglage Bas.

• Raccordez le cable d'entrée gris du module de store au contact à impulsion pour la commande Préréglé.

• Raccordez le cable d'entrée rose du module de store au contact à impulsion pour la commande Bloqué.

• Raccordez le cable de phase (L) sur la borne P du bouton-poussoir à impulsion.

• Contrôlez si le sens de la marche du moteur correspond aux commandes pour Haut/Bas (Haut = EN MARCHE, Bas = ARRÊT). Contrôlez en envoyant les commandes EN MARCHE et ARRÊT par le réseau électrique vers le module de store par un interface (par exemple : PRU512, PRU256, CM15Pro). Si le sens de la marche ne correspond pas aux commandes envoyées, substituez les raccordements du moteur des cables brun et noir sur le module de store (borne DN et UP). Contrôlez ensuite si le sens de la marche du moteur correspond à la commande du bouton Haut/Bas du bouton-poussoir à impulsion. Substituez les câbles d'entrée blanc et violet sur le bouton-poussoir à impulsion si le sens de la marche ne correspond pas à la commande pour Haut/Bas.

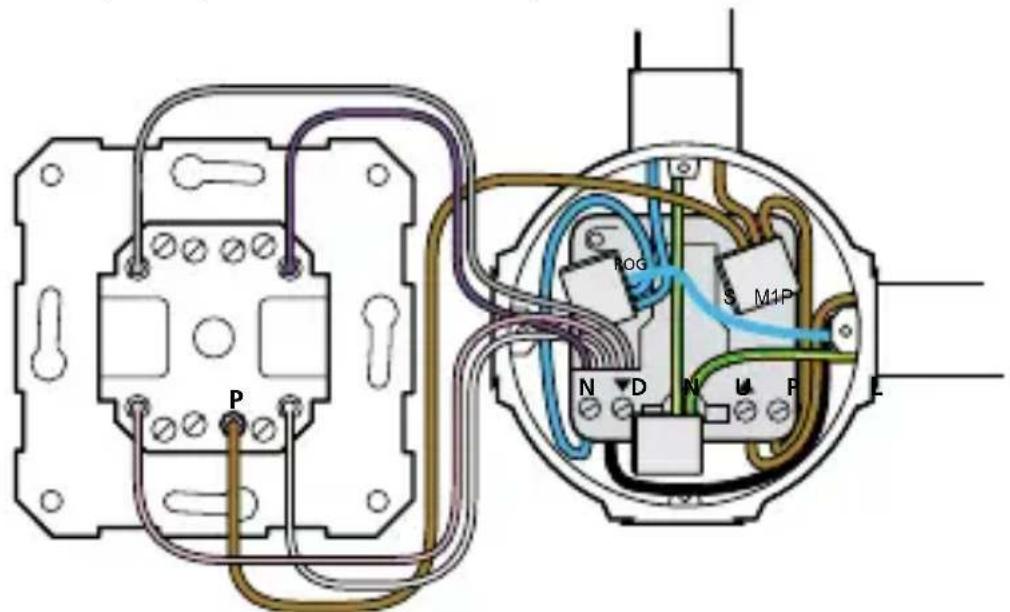

Image 7.

• Placez le module avec le dos contre l'arrière de la boîte d'encastrement, derrière les câbles.
• Si le module n'est pas encore programmé ou s'il est mal programmé, il peut être programmé maintainant.

Voir le chapitre « Programmer »

Image 8.

• Àprous la programmation replacez le bouton-poussoir à impulsion dans la boîte d'encastrement et cliquez sur les boutons-poussoir avec cadre de protection sur le bouton-poussoir à impulsion.

L'installation est terminée.

PROGRAMMER

ATTENTION : Branchez la tension avant de programmer. Evitez de toucher aux parties sous tension !

Dans le mode de programmation les adresses des entrées 1 et 2 (adresse du moteur) et de l'entrée 4 (adresse Prééglé) peuvent être programmées indépendamment. Les positions finale du moteur doivent également être programmesées afin de les faire correspondre aux valeurs de position de 0% et 100% .

Programmation

Pour programmer le module il faut suivre les 5 pas suivants.

1. Placez le module en mode de Programmation.
2. Envoyez l'adresse du moteur.
3. Programmez les positions finale du moteur.
4. Programmez l'adresse Préréglé (en option).
5. Quittez le mode de Programmation.

Unexplicationdecespas suit.

1. Placez en mode de programmation

Pour programmer le module de store, il faut le placer en mode de programmation de la façon suivante :

• Appuyez pendant trois secondes au minimum sur le bouton de programmation, voir image 9. Le LED rouge s'allume lorsque vous le lâchez ou;
• Utilisez la fonction de programmation automatique du PRU512.

Voir le mode d'emploi du PRU512

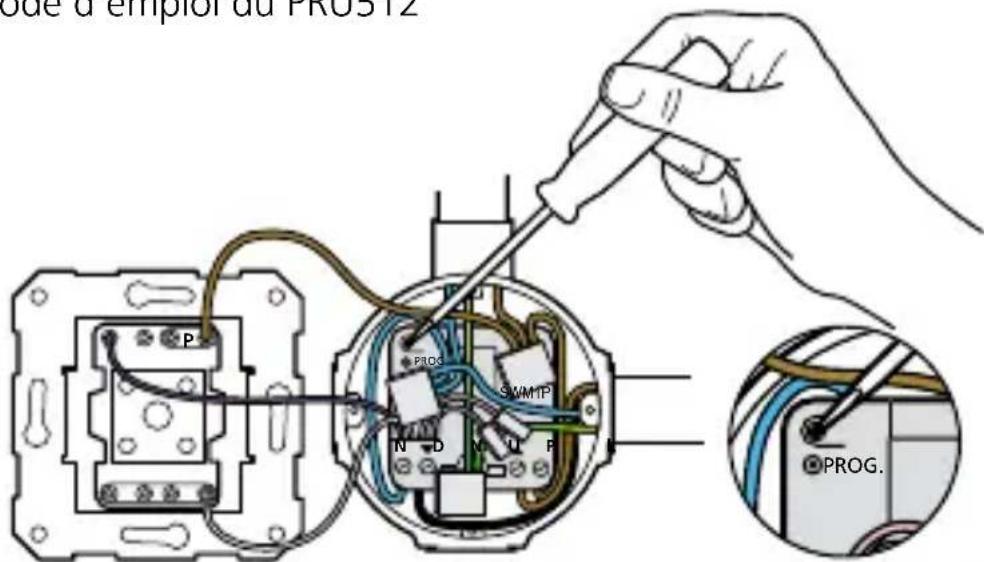

Image 9. Activer et désactiver le mode de programmation.

2. Envoyer l'adresse du moteur

Envoyez la commande d'installation (code lecture et chiffre, MARCHE ou ARRÊT) correspondant à l'adresse désirée deux fois par le réseau électrique avec par exemple une unité de programmation (PRU256, PRU512), ou un autre émetteur compatible X-10 (par exemple une télécommande Marmitek EasyControl8). Le LED clignote une fois lorsque deux commandes (adresses) d'installation identiques ont été reçues.

Standard Optionnel Commande d'installation	Nombre de clignotements LED
Adresse A1 A1..P16 Nouvelle adresse 1

ATTENTION :

• En mode de programmation réglez toujours l'adresse d'abord et introduisez ensuite les autres réglages.
• Si, tout de suite après avoir mis le module en position de programmation, une adresse est envoyée 2 fois, l'adresse PréRéglée du module adoptera l'adresse suivante.

3. Programmer les positions finale du moteur

Laissez ce pas de côté si le SwM1P a déjà été programmé sur les positions finale et si celles-ci doivent resterinchangées.Continuez alors vers le pas 4.

Si le SWM1P doit être programmé pour la première fois les positions finale doivent être réglées. Pour cela les pas suivants doivent être suivis :

ATTENTION: Le moteur doit se才知道 dans la position supérieure (tout à fait vers le haut, 100%) avant de pouvoir semettre au pas ci-dessous. Bougez le moteur tout à fait vers le haut avec le bouton haut si ce n'est pas encore le cas.

Bougez le moteur vers le bas en poussant sur le bouton Bas et en le tenant jusqu'à ce que le moteur ait atteint la position la plus BASse (0%) et comptez encore une seconde environ. L'chez ensuite le bouton Bas.
Le temps nécessaire pour ce mouvement, le temps additionnel inclus, est maintainant enregistré.

Bougez maintainant le moteur vers le haut en poussant sur le bouton Haut et en le tenant jusqu'à ce que le moteur ait atteint la position la plus haute (100%) et comptez encore une seconde environ. Lâché ensuite le bouton Haut. Le temps nécessaire pour ce mouvement, le temps additionnel inclus, est maintainant enregistré.

Les pas ci-dessus peuvent être répétés plusieurs fois de suite. Chaque nouveau mouvement sera enregistré. Si vous lâchez le bouton trop tout vous devez d'abord ramener le moteur tout à fait vers le haut ou vers le bas et répéter les pas ci-dessus dans n'importe quel ordre.

4. Programme l'adresse Préréglé

Si l'adresse Préréglé doit être programmée sur une autre adresse que l'adresse standard (la première adresse suivante du moteur) la commande d'installation de l'adresse désirée doit être envoyée deux fois par le réseau électrique avec par exemple une unité de programmation (PRU256, PRU512), ou un autre émetteur compatible X-10 (par exemple une télécommande Marmitek EasyControl8).

Standard Optionnel	Commande	d'installation	Nombre de clignote-ments LED
Adresse PréégléA2	A1..P16 Nouvelle adresse 2

La définition de la position Préréglé est expliquée dans le chapitre « Instructions de commande ».

5. Sortir du mode de programmation

• Appuyez une fois sur le bouton de programmation ; le LED rouge est étant maintainant, ou attendez 60 secondes que le mode de programmation automatique soit neutralisé.

ATTENTION: Si pendant 60 secondes aucune commande de réglage n'est reçue, le module sort automatiquement du mode de programmation.

INSTRUCTIONS DE COMMANDE

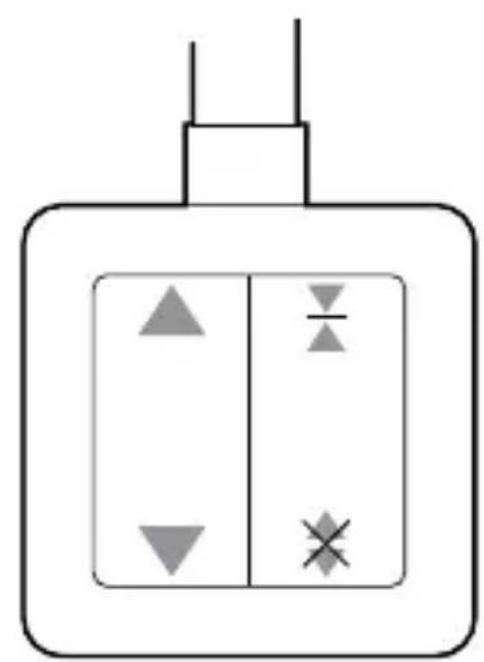

Voyez le schéma ci-dessous pour la définition des symboles avec les entrées assorties.

Symbole Commande
▲	Avec ce bouton le store monte
▼	Avec ce bouton le store descend
×	Avec ce bouton le store rouge vers la position programmée Pré régle.
×	Avec ce bouton (en combinaison avec d'autres boutons) le fonctionnement du module de store peut être allumé ou éteint.

SIVN

Le schéma ci-dessous indique les relations entre les différents mouvements de moteur et les commandes avec la position du volet ou du store.

Symbole	Module Mouvementborne deraccerement	Position Position des commandes	Position du volet	Store
	UP Haut 100%	X%	Marche (On) Varie+ (BRIGHT)	Ouvert Ouvert
	DN Bas 0%	X%	Arrêt (Off) Éclairagétamisé-(DIM)	Fermé Fermé

Note : Les commandes Haut et Bas du module de store correspondent respectivement avec les commandes Varie+ et Eclairage tamisé- d'un module de variateur de lumière.

Commande manuelle

Haut/Bas

Avec le bouton Haut et Bas du bouton-poussoir à impulsion le store peut être mis dans la position désirée par des impulsions courtes ou longues.

Fonction Haut

Appuyer brievement : Le store (volet) s'enroule (monte) vers la position la plus élevé.

Appuyer longuement : Le store (volet) s'enroule (monte) jusqu'à ce qu'on lâche le bouton. Le mouvement s'arrêté alors immédiatement.

Fonction Bas

Appuyer brievement : Le store (volet) se déroule (descend) vers la position la plus)basse.

Appuyer longuement : Le store (volet) se déroule (descend) jusqu'à ce qu'on lâche le bouton. Le mouvement s'arrête alors immédiatement.

Dès que l'on lâche le bouton le module de store envoie une commande Marmitek X-10 PROLONGÉ par le réseau électrique avec sa nouvelle position, eventuellement avec une commande OUVERT ou FERMÉ si le store arrive respectivement en position 0% ou 100%.

Fonction Preréglé

Avec la fonction Préréglée une position de préselection désirée du store ou du volet peut être enregistrée après quoi il suffira de presser le bouton pour la faire apparaitre.

Enregistrer la fonction PréRéglé

Dès que le store ou le volet a atteint la position désirée (à manier avec les boutons UP et DN) cette position peut être enregistrée en appuyant pendant plus de 5 secondes sur le bouton Préréglé. La position actuelle sera enregistrée comme Préréglée. Le module comprend 25 valeurs Préréglé possibles. Si la position désirée diffère de ces valeurs possibles le module arrondira cette position vers la valeur possible la plus proche. Cette valeur peut différer de 40% au maximum de la position choisisie.

Manier la fonction PréRéglé

En appuyant sur le bouton Preréglé le store se déplace vers la position Preréglé fixée. Le module de store envoie une commande PROLONGÉ par le réseau

electrique avec sa nouvelle position. Le module de store envoie aussi une commande EN MARCHE à son adresse Préréglé. Ainsi d'autres stores ou volets eventuels peuvent aller vers leur propre position Préréglé. Si le store vient d'une position Préréglé, le module de store enverra aussi une commande ARRÊT à l'adresse Préréglé.

Le module de store ne réagira pas si le store est déjà en position Préréglé.

Fonction Bloqué

Lors de travaux au store ou de peinture pres du store, il est possible avec le bouton Bloqué de bloquer temporairement la commande du module de store.

ATTENTION : Coupez toujours la tension lors de travaux au moteur ou au module de store !

ATTENTION: Si le module est mis en mode de programmation depuis la fonction Bloqué, la fonction Bloqué sera automatiquement levée après la programmation.

Bloquer le module de store

Appuyez sur le bouton Bloqué en même temps que le bouton Bas pendant plus de 5 secondes. Le store est entièrement bloqué pour toute commande (commande manuelle et par le réseau électrique). Le moteur s'arrête tout de suite dés qu'on appuie sur le bouton Bloqué. Si on appuie pendant moins de 5 secondes sur le bouton Bloqué, après qu'on ait lâché le bouton Bloqué le moteur se mettra en marche.

ATTENTION: Contrôlez avec une commande locale et une commande à distance que le module de store soit bloqué avant de commencer les travaux!

ATTENTION : Ne prenezaucun risque et coupe la tension s'il y a plusieurs personnes dans la maison !

Mettre en marche le module de store

Appuyez sur le bouton Bloqué en même temps que le bouton Haut pendant plus de 5 secondes. Le module de store fonctionne normalement.

ATTENTION : Contrôlez si le store peut bouger librement avant de lever le blocage !

Commande à distance

Le schéma ci-dessous montre les différentes commandes possibles pour la commande du module de store.

Commande Réaction
<Adresse moteur> En marche Le store rouge tout à fait vers le haut.
<Adresse moteur> Arrêt Le store rouge tout à fait vers le bas.
<Adresse moteur> Varie+ Le store monte d'un pas. S'il y a plusieurs commandes Varie+ consécutives le store continuaera à bouger jusqu'à ce que les commandes arrêtent ou que le store se trouve en position finale.
<Adresse moteur> Gradation- Le store baisse d'un pas. S'il y a plusieurs commandes Gradation- consécutives le store continuaera à bouger jusqu'à ce que les commandes arrêtent ou que le store se trouve en position finale.
<Adresse moteur> Prolongé Le store rouge vers la position indiquée dans la commande prolongée.
<Adresse Préréglé> En marche Le store rouge vers sa position enregistrée Préréglé.
<Adresse Préréglé> Arrêt Aucune.
<Adresse Préréglé> Prolongé La valeur dans la commande prolongée est enregistrée dans le module de store en tant que position Préréglé. Le store ne rouge pas.

Ci-dessous se trouvent quelques exemple pratiques de programmation.

Plusieurs volets avec une position PréRéglé

Programmez l'adresse Preréglé de tous les stores dans la salle de début par exemple à la même adresse. Avec le bouton Preréglé de n'importe quels modules de store dans cette piece ou en envoyant l'adresse Preréglé EN MARCHE par un interface Marmitek tous les stores peuvent en même temps être mis en position Preréglé.

Plusieurs positions Préréglé pour un store

Si le matin on veut une autre position Préréglé que l'après-midi, l'on peut par des scénarios que l'on peut programmermer, programmermer cette position à l'adresse Préréglé à l'avance par une commande prolongée dans l'interface d'ordinateur Marmitek CM15Pro. En appuyant sur le bouton Préréglé le store

bougera vers la position programmée à ce moment.

Coupure de courant

Si pendant que le moteur marche il y a une coupure de courant, le moteur restera dans cette position lorsque le courant sera rétabli. A la prochaine commande vers une position intermédiaire le moteur executerà d'abord un calibrage vers le haut ou vers le bas avant d'aller à la position désirée.

ATTENTION: Le moteur et le SWM1P sont protégés contre la surchauffe par une sécurité thermique. Un moteur de store ou de volet ne peut jamais marcher pendant plus de 4 minutes. Si le moteur marchependant plus de 4 minutes la sécurité du moteur ou du SWM1P sera mise en marche et arrête le moteur. Le moteur ne pourra être mis en marche que lorsque le moteur ou le module sera suffisamment refroidi. Ceci peut durer quelques minutes!

Dépannage

Suivez la check-list ci-dessous en cas de problèmes.

Constatation: Le store ne fonctionne pas.

Check-list: 1. Contrôlez dans le placard à compteurs qu'il y ait la tension voulue. Si oui, poursuivez par le prochain pas.

1. Appuyez sur le bouton Bloqué et le bouit plus de 5 secondes. Poursuivez si les résolu.

2. Contrôlez que le LED sur le module de store clignote.

3. Contrôlez le fusible.

Constatation: Le store ne réagit pas au bouton PréRéglé.

Check-list : 1. Le store est deja en position Preréglé ou on a appuyé sur le bouton pendant plus de 5 secondes.

1. Contrôlez que la fonction Bloqué soit active.

TESTER ET CHANGER LE FUSIBLE

Tester que le fusible fonctionne (type TR5 -4AT)

Débranchez la charge (moteur) du SWM1P. Mesurez ensuite la tension sur les bornes de sortie avec un dynamomètre. S'il n'y a pas de tension sur la borne UP et sur la borne DN, leFuse a fondu.

ATTENTION : Si le fusible a fondu le LED de programmation clignote encore.

Changer le fusible pour SWM1P

Il est possible de changer le fusible sans ouvrir le module !

(En ouvrant le module la garantie est supprimée).

ATTENTION : Coupez la tension pour que le module soit sans tension avant de continuer.

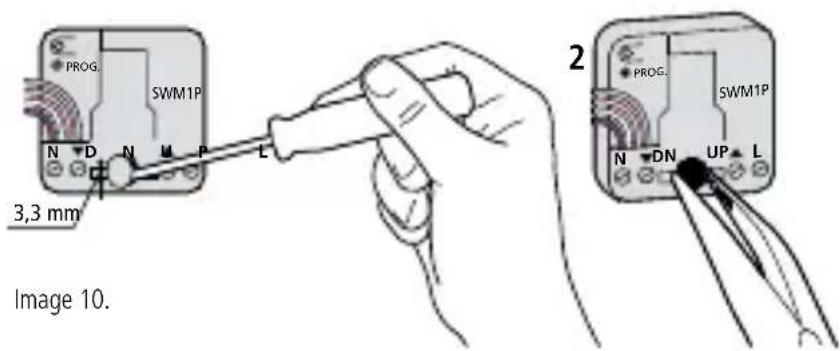

Enlevez la membrane au-dessus du fusible et tirez avec une pince pointue le fusible hors du module (voir image 10).

Échangez le fusible par un fusible des types suivants (en appliquant des types de fusible différents la garantie est supprimée):

Aperçu des fusibles de module permitted pour le module SWM1P Marmitek.

Fournisseur deFuse Description Numéro de com-mande du fournisseur
Littelfuse LT-5 ALg
Bussman ETF Radial Lead Micro Fuse
ELU Subminiature fuse links MST 250 4A
Wickmann Subminiatur fuse 3721480000
Bel fuse Time Lag Radial Lead Micro Fuse	MRT4

FOIRE AUX QUESTIONS

Pourquoi certains modules s'allument ou s'éteignent spontanément?

Il est possible qu'un système Marmitek X-10 identique soit installé chez un de vos voisins et utilise le même "Code Maison". Pour résoudre ce problème, essayez de changer le "Code Maison" ou installez un contrôle FD10sur l'entrée secteur.

Mes modules ne fonctionnent pas avec mes contrôleurs.

Vérifiez que les modules et les contrôleurs possèdent le même "Code Maison" (A ... P).

Mes modules ne fonctionnent pas avec mes télécommandes / détecteurs.

Quand vous utilisez une télécommande ou un détector, vous devez avoir au moins un TM13 ou console de sécurité Marmitek X-10 installé dans votre maison. Ces équipements transforment les signaux radio en signaux courants porteurs Marmitek X-10 sur le secteur. Pour utiliser plusieurs télécommandes et détecteurs, vous avez besoin seulement un transceiver central.

Puis je accroître la porté de mes télécommandes en utilisant plusieurs "Transceivers"?

Oui, vous pouvez utiliser plus d'un TM13 dans votre maison quand la porté de vos télécommandes est insuffisante. Le TM13 utilise ce que l'on appelle "la détction de collision" pour empêcher que le signal soit perturbé quand plusieurs TM13 transmettent en même temps. Le TM13 attend que le réseau soit libre avant de transmettre ses données. Pour éviter que votre système Marmitek X-10 ne devienne lent ou que la variation de lumière ne devienne trop saccadée placez vos TM13 aussi éloigné l'un de l'autre que possible.

Vous avez d'autres questions? Allez sur le site www.marmitek.com.

DONNÉES TECHNIQUES

Tension d'alimentation: 230 VAC+/- 10%, 50 Hz

Puisance de commutation : 500W/230 VAC avec restrictions de

température et de fixation.

Sécurité : Temps de commande continue 4 minutes

maximum.

Sécurité de température de sortie.

Consommation : < 1 W

Courant consommé : < 30 mA capacitif

Transmission de signal : > 5 Vpp dans 5 Ω par 120 kHz

Transmission X-10: 1 impulsion à 0^ et 180^

Sensibilité du signal: 25 mVpp...6 Vpp à 120 kHz ± 4 kHz

Rapport signal/bruit: 1,35:1

X-10 Codes commande envoi : MARCHE, ARRÉT, prolongé

X-10 Codes commande reçu : MARCHÉ, ARRÊT, VARIE+, -ECLAIRAGE, prolongé, besoin de position

Portée de raccordement : jusqu'à 2,5 mm2, force de serrage 0,5 Nm

Température ambiente : 0 °C à 40 °C

Humidité de l'air relative (non condensation): 30 à 90 %

Mesures: 46 × 46 × 16 ~mm .

Informations environnementales pour les clients de l'Union européenne

La directive europeenne 2002/96/CE exige que l'équipment sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou electronique par les moyens de collecte indiqués par le gouvernement et lesouviers publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec lesouviers publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

Par la presente Marmitek BV déclare que l'appareil SWM1P est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

DIRECTIVE 2004/108/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité electromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS

Copyrights
