AD10 - Interruptor eléctrico MARMITEK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor eléctrico modular (DIN)
Marca	Marmitek
Modelo	AD10
Categoría	Módulo de conmutación X-10
Tensión de alimentación	230 V AC +10% -15%, 50 Hz
Consumo eléctrico	< 20 mA (capacitivo)
Potencia de conmutación máxima (carga resistiva)	3600 W / 230 V
Potencia de conmutación máxima (carga inductiva/capacitiva)	700 W / 230 V
Potencia de conmutación máxima (iluminación incandescente/halógena)	2000 W / 230 V
Dimensiones (L x A x P)	35 x 80 x 70 mm
Peso	Aproximadamente 150 g
Temperatura de funcionamiento	-10 °C a +50 °C
Temperatura de almacenamiento	-20 °C a +70 °C
Sensibilidad de la señal	15 mVpp min, 50 mVpp max a 120 kHz
Impedancia de entrada	> 180 Ohm (P-N) a 120 kHz
Conexión	Bornes para Fase, Neutro, Fase conmutada, interruptor bistable y pulsador
Direccionamiento	Selectores rotativos Código Casa (A-P) y Código Unidad (1-16)
Funciones principales	Conmutación manual (On/Off/Auto), control por señales X-10, entrada para interruptor bistable o pulsador
Seguridad	Instalación por un profesional autorizado, cortar el disyuntor antes de intervenir
Mantenimiento y limpieza	Ningún mantenimiento necesario; no abrir el aparato
Piezas de repuesto y reparabilidad	No aplicable (producto no reparable por el usuario)
Información general	Uso interior únicamente; no exponer a la humedad o la lluvia
Reciclaje	No tirar con los residuos domésticos; seguir las directivas RAEE

Preguntas frecuentes - AD10 MARMITEK

¿Por qué algunos módulos se encienden o apagan espontáneamente?

Esto puede deberse a un vecino que usa el mismo Código Casa. Cambie el Código Casa o instale un filtro FD10 en la entrada de red.

Mis módulos no funcionan con mis controladores, ¿qué hago?

Verifique que los módulos y los controladores tengan el mismo Código Casa (A...P). Deben estar ajustados en la misma letra.

Mis módulos no responden a los controles remotos o detectores, ¿por qué?

Debe tener al menos un TM13 o una consola de seguridad Marmitek instalada para convertir las señales de radio en señales de corriente portadora.

¿Puedo aumentar el alcance de los controles remotos usando varios TM13?

Sí, puede usar varios TM13. Colóquelos lo más lejos posible unos de otros para evitar ralentizaciones.

¿Cómo instalar el AD10?

Corte el disyuntor. Conecte el AD10 según el esquema: fase, neutro, fase conmutada, y bornes 1 y 2 para interruptores. Ajuste la dirección con los selectores rotativos.

¿Qué significan las posiciones del interruptor deslizante?

Posición 0: Off (carga sin tensión), Posición 1: On (carga con tensión), Posición Auto: control por señales X-10 o interruptores externos.

¿Qué tipos de interruptores puedo conectar a los bornes 1 y 2?

Borne 1: interruptor bistable (encendido/apagado). Borne 2: interruptor de impulso (pulsador) que cambia el estado en cada impulso.

¿Cómo resolver los problemas de alcance de las señales X-10?

Verifique la presencia de varias fases (use un acoplador FD10), elimine los aparatos perturbadores (monitores, lámparas fluorescentes) con un FM10, o instale un filtro FD10 en la entrada.

¿Qué hacer si aparatos exteriores perturban el sistema?

Instale un filtro FD10 en cada fase de su casa para bloquear las señales exteriores y acoplar las fases.

¿Cómo eliminar el AD10 al final de su vida útil?

No lo tire con la basura doméstica. Siga la directiva RAEE: llévelo a un punto de recogida o al vendedor.

MANUAL DE USUARIO AD10 MARMITEK

• El cableado de su instalación eléctrica tiene una tensión de red de 230V que puede resultar mortal. Jamás conecte el módulo con la tensión conectada. Desconecte el interruptor principal antes de comenzar con la instalación.
• Este producto ha sido diseñado para un uso profesional. La instalación deberá realizarse por parte de un instalador cualificado.
• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.
• Nunca abra el producto: el equipo contiene piezas con un voltaje mortal. Deja las reparaciones o servicios a personal experto.
• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Los conmutadores automáticos son cómodos, pero pueden también provocar situaciones peligrosas. Personas pueden ser sorprendidas, no teniendo en cuenta que alguna fuente de calor esté encendida. También ropas que estén colgadas cerca de una fuente de calor eléctrica se pueden prender. No ha de olvidar estos peligros y que ha de tomar medidas para evitarlos.

¿Cómo funciona el X-10 de Marmitek?

Los distintos componentes del programa X-10 de Marmitek se comunican con ayuda de la red de alumbrado ya existente (por medio de señales X-10 de Marmitek). El programa contiene tres tipos de piezas:

1. Módulos: Los módulos reciben las señales X-10 de Marmitek y conectan o amortiguan la carga conectada.
2. Controladores: Los controladores emiten las señales X-10 de Marmitek y manejan los módulos.
3. Transmisores: Los transmisores son piezas inalámbricas como por ejemplo los mandos a distancia. Un controlador con función de transceptor recibe las señales de los transmisores (IRRF 7243, TM13 o o central de un sistema de seguridad de Marmitek). El transceptor ejecuta las señales en la red de alumbrado.

Consignación de dirección

Con ayuda de las dos ruedas de código en los módulos, se puede ajustar hasta 256 distintas direcciones. Estas son subdivididas en los llamados códigos de casa (A a P) y en un código de unidad (1 a 16). El código de casa puede ajustarse a los controladores, así que los controladores y los módulos pertenecen al mismo sistema. El sistema X-10 de Marmitek dispone de mandos estándares con los que todas las unidades dentro del mismo código de casa son enviadas al mismo tiempo (p.e. todas las luces encendidas, apagadas, etc.).

Alcance de las señales

Alcance de las señales X-10 de Marmitek por la red de alumbrado y ampliación del alcance.

El sistema X-10 de Marmitek está basado en la comunicación a través de la red de alumbrado ya existente. El alcance de las señales a través de la red de alumbrado depende de la situación local. Un promedio acceptable del alcance es una longitud de cable de 80 metros.

En caso de problemas con el alcance de las señales X-10 de Marmitek, tenga en cuenta los siguientes factores de importancia:

1. Si se usan varias fases en casa, posiblemente sea necesario conectar estas fases con las señales X-10 de Marmitek. Si los enchufes de pared y los puntos de iluminación son efectivamente divididos entre varias fases, tiene que conectarlos con ayuda de un filtro/acoplador de fase FD10 (varios grupos no suponen ningún problema para las señales X-10 de Marmitek). Para casas más grandes aconsejamos usar un activo acoplador de fases repetidor en lugar de filtros/acopladores de fase.

2. Las señales X-10 de Marmitek pueden amortiguarse con el equipo e iluminación conectados con la red de alumbrado. En caso de instalaciones regulares este efecto normalmente es insignificante (el sistema X-10 de Marmitek entre otras cosas usa refuerzos activos para eliminar este efecto). No obstante es posible que algún aparato en su casa cause interferencias. Si nota que las señales no siempre se transmiten fácilmente, puede localizar el aparato perturbador, desconectándo el equipo en cuestión y enchufándolo de nuevo. Si se da cuenta de que el problema tiene que ver con p.e. la pantalla de su ordenador, puede simplemente proveer la pantalla de un filtro FM 10 Plug-In. Este filtro FM 10 impide la amortiguación de las señales del aparato.

Aparatos a controlar:

Pantallas de ordenadores

Ordenadores con suministro relativamente grande

Televisores antiguos

Fotocopiadoras

La Iluminación fluorescente también puede causar interferencias

Bombillas de descarga de gas con encendido electrónico

1. Algunos aparatos (antiguos) pueden emitir señales interferentes, que interrumpen la comunicación X-10 de Marmitek. Se trata de aparatos que causan interferencias en una frecuencia de 120 kHz. La misma frecuencia que usa el sistema X-10 de Marmitek para transmitir información digital a través de la red de alumbrado. Para evitar dichas interferencias, puede simplemente proveer los aparatos que transmiten estas señales con un filtro FM 10 Plug-In. El filtro impide que las señales interferentes alcancen la red de alumbrado.

2. La construcción de la señal garantiza que otras fuentes (interferentes) no puedan activar o desactivar los módulos del sistema X-10 de Marmitek. Pero la señal puede amortiguarse p.e. por bebéfonos que continúamente se encuentran en estado 'TALK'. La presencia de esta forma de señales puede interrumpir el alcance de la señal X-10 de Marmitek.

3. La red de alumbrado de su casa no finaliza en la puerta de entrada. Todo lo conectado con la red de alumbrado en la cercanía de su casa, puede influir las señales X-10 de Marmitek. Especialmente si en las cercanías de su casa se encuentran fábricas que requieren grandes maquinarias, le aconsejamos proveer las fases entrantes con filtros/acopladores de fase FD10. Estos filtros establecen un bloqueo para todas las señales que entren o dejen su casa, pero causan también una perfecta "adaptación de impedancia" de la red de alumbrado en su casa. Usando estas unidades, hará su casa apta para el X-10 de Marmitek. Además conectan las fases (vea punto 1).

FAQ

¿Porqué se encienden o apagan algunos módulos espontáneamente?

Es posible que al sistema X-10 de Marmitek le influya otro sistema X-10 en la cercanía. Porque las señales X-10 de Marmitek funcionan a través de la red de alumbrado, puede ser que señales entren o dejen la casa. Podrá solventar este problema seleccionando otro código de casa (A .. P). Otra posible solución es la instalación de filtros/acopladores de fase FD10 para bloquear las señales.

Los módulos no reaccionan al controlador.

Asegúrese de que todos los componentes están ajustados en el mismo código de casa (código de letras A.....P).

Los módulos no reaccionan al mando a distancia o al sensor.

Si utiliza un mando a distancia o un sensor, hay que usar el módulo de transceptor TM13 o un central de un sistema de alarma de Marmitek. Éstos convierten las señales del mando a distancia o del sensor al protocolo de la red de alumbrado X-10 de Marmitek. Aunque use varios mandos a distancia, solamente necesitará un receptor central.

¿Puedo ampliar el alcance del mando a distancia para la utilización de varios transceptores?

Sí. Si el alcance de su mando a distancia no es suficiente, puede usar varios transceptores TM 13. Los TM13 disponen de la llamada “collision detection” para impedir una transferencia de las señales en caso de que las dos unidades TM13 transmitan señales a la red de alumbrado al mismo tiempo. Para impedir que el sistema X-10 de Marmitek se ralentice y funcione desigualmente, hay que colocar las unidades TM13 en una distancia más grande.

MODO DE EMPLEO INTERRUPTOR DE CARRIL DIN AD10

¡CORTE LA ELECTRICIDAD ANTES DE INSTALAR EL MÓDULO!

(Deje la instalación a un profesional.)

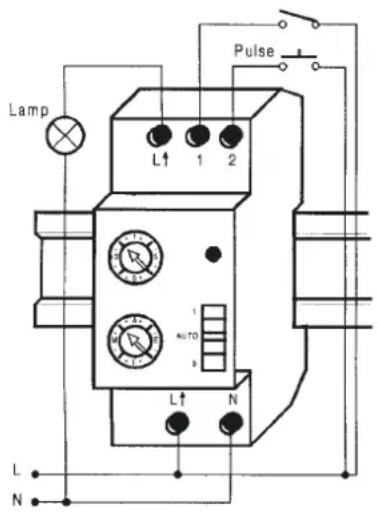

1. Conecte el AD10 como se representa en el siguiente esque- ma.
2. Tras la instalación puede ajustar la dirección deseada, utilizando un destornillador o una moneda.

Descripción del conmutador de selección:

Posición 0: Siempre apagado Posición 1: Siempre encendido Posición Auto: Es posible el uso con los comandos X-10 Marmitek y los conmutadores conectados.

El terminal 1 se destina a la conexión de pulsadores normales: el relé se enciende cuando la tensión llega (230V/fase), y se apaga cuando desaparece.

El terminal 2 se destina a la conexión de interruptores de impulsos: el relé conmuta cuando se ofrece una tensión fugaz (230V/fase) (p.e. de ENCENDIDO a APAGADO o al revés).

Especificaciones técnicas

Tensión de suministro: 230VAC +10% -15%, 50 Hz

Electricidad consumida: < 20 mA capacitiva

Capacidad conmutada: 3600W/230V para carga óhmica

700W/230V para carga inductiva/capacitiva

2000W/230V lámparas incandescentes e iluminación halógena

Sensibilidad de la señal: min. 15 mVpp, max. 50mVpp a 120 kHz

Input impedancia: > 180 Ohm (P-N) a 120 kHz

Conexión: Abrazaderas de conexión para fase, neutro, fase conmutada,

interruptor normal e interruptor de impulsos

Temperatura ambiental: -10°C tot +50°C (en marcha) -20°C tot +70°C (almacenamiento)

Dimensiones: 35x80x70mm

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. El símbolo indica que el producto en cuestión debe separarse de los residuos domésticos convencionales con vistas a su eliminación. Es responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las autoridades locales. Al

desechar y reciclar correctamente estos aparatos estará contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si desea obtener información más detallada sobre la eliminación segura de su aparato usado, consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o pregunte en la tienda donde adquirió el producto.

MANUALE D'ISTRUZIONI DELL'INTERRUTTORE PER BINARIO DIN AD10

Marmitek BV declara que este AD10 cumple con las exigencias esenciales y con las demás reglas relevantes de la directriz:

Directiva 89/336/CEE del Consejo de 3 de mayo de 1989 sobre la aproximación de las legislaciones de los Estados Miembros relativas a la compatibilidad electromagnética

Directiva 73/23/CEE del Consejo, de 19 de febrero de 1973, relativa a la aproximación de las legislaciones de los Estados Miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión
