RCQC2 - Drone VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - RCQC2 VELLEMAN

Comment puis-je configurer le VELLEMAN RCQC2 pour la première fois ?

Pour configurer le VELLEMAN RCQC2, commencez par le brancher à une source d'alimentation. Ensuite, suivez les instructions dans le manuel utilisateur pour synchroniser les télécommandes et régler les paramètres selon vos besoins.

Que faire si le VELLEMAN RCQC2 ne répond pas à la télécommande ?

Vérifiez d'abord les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également que le VELLEMAN RCQC2 est correctement alimenté et qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

Comment réinitialiser le VELLEMAN RCQC2 aux paramètres d'usine ?

Pour réinitialiser le VELLEMAN RCQC2, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes. Cela restaurera les paramètres d'usine et effacera toutes les configurations précédentes.

Le VELLEMAN RCQC2 est-il compatible avec d'autres appareils ?

Le VELLEMAN RCQC2 est conçu pour fonctionner avec une variété d'appareils. Vérifiez la liste de compatibilité dans le manuel utilisateur pour vous assurer que votre appareil peut être contrôlé.

Où puis-je trouver le manuel d'utilisation du VELLEMAN RCQC2 ?

Le manuel d'utilisation du VELLEMAN RCQC2 est disponible sur le site officiel de Velleman dans la section 'Support' ou 'Téléchargements'.

Comment savoir si le VELLEMAN RCQC2 a besoin d'une mise à jour ?

Vous pouvez vérifier les mises à jour disponibles sur le site de Velleman. Si une mise à jour est nécessaire, suivez les instructions fournies pour télécharger et installer la dernière version du firmware.

Que faire si le VELLEMAN RCQC2 surchauffe ?

Si le VELLEMAN RCQC2 surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il est situé dans un endroit bien ventilé et laissez-le refroidir avant de le rallumer.

Le VELLEMAN RCQC2 peut-il être utilisé à l'extérieur ?

Le VELLEMAN RCQC2 est principalement conçu pour un usage intérieur. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous qu'il est protégé des intempéries et de l'humidité.

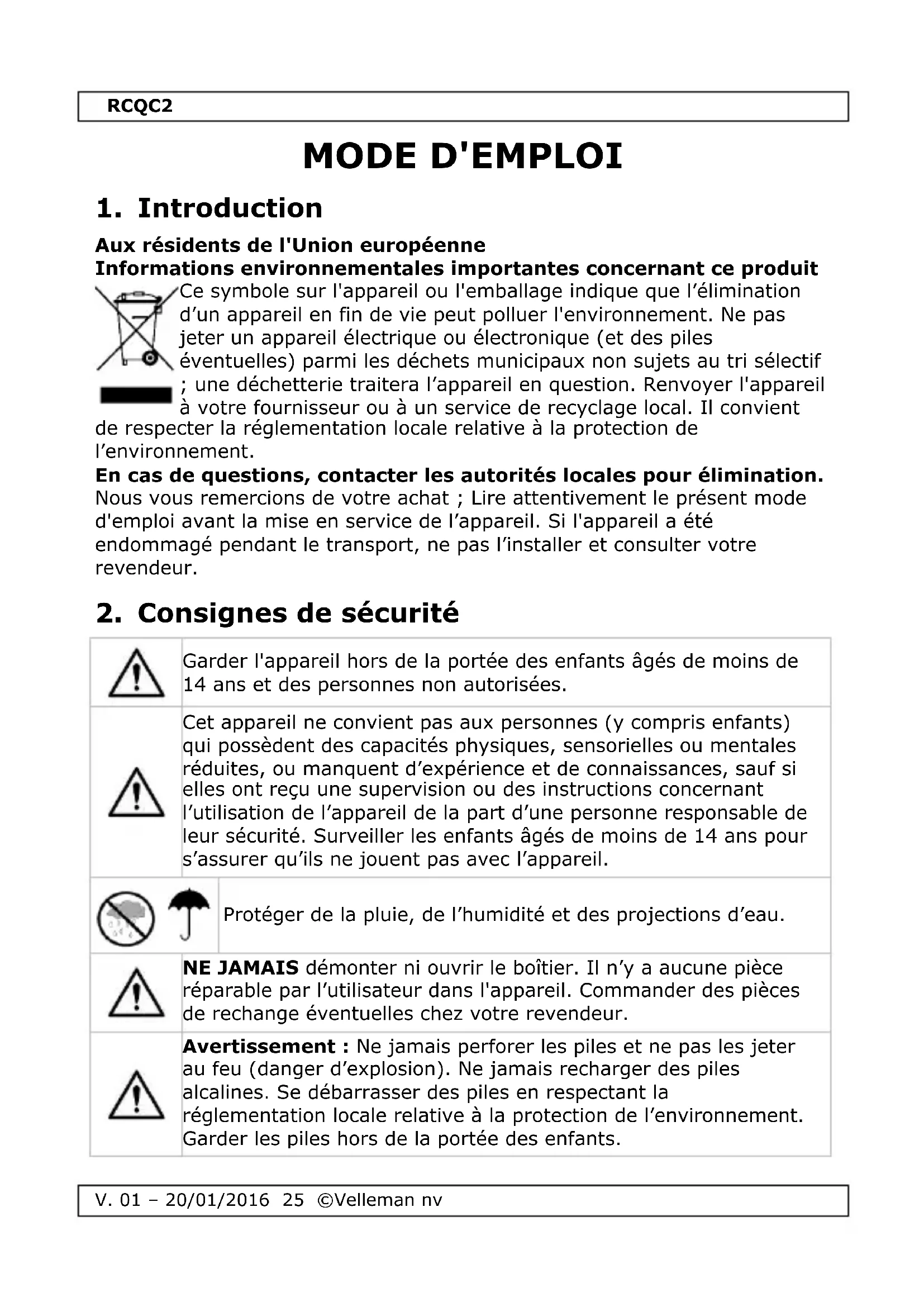

MODE D'EMPLOI RCQC2 VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ; Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Garder l'appareil hors de la portée des enfants âgés de moins de 14 ans et des personnes non autorisées.
	Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités physiques, sensorielles ou mentales réduites, ou manquent d'expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Surveiller les enfants âgés de moins de 14 ans pour s'assurer qu'ils ne jouent pas avec l'appareil.
		Protéger de la pluie, de l'humidité et des projections d'eau.
	NE JAMAIS démonter ni ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Avertissement: Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

RCQC2

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Protéger cet appareil contre la poussière et les températures extrêmes.

Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
- Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
- N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
- La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
- Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
- Dans le souci d'une amélioration constante de nos produits, l'apparence du produit peut différer légèrement des images affichées. Les images des produits sont à titre indicatif seulement.
- Installer et utiliser l'appareil en respectant la législation et la vie privée des tiers. Toujours respecter les lois et la réglementation en vigueur lors de l'utilisation. Toujours respecter les lois et la réglementation en vigueur.
- Utiliser l'appareil uniquement dans un terrain légal pour le vol télécommandé et sans interférences.
- Ne pas brancher immédiatement l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiante.
- Garder ce mode d'emploi pour toute référence ultérieure.

RCQC2

4. Caractéristiques

• quadricoptère avec gyroscope à 6 axes, convient à une utilisation en intérieur et en extérieur
• différents mouvements : monter-descendre, tourner à gauche-droite, avancer-reculer, flotter, tonneaux et boucles, rotations de 360°
• contrôle d'orientation intelligent
• stable, facile à piloter
  • la technologie 2.4 GHz élimine les interférences avec d'autres appareils
• batterie Li-po (rechargeable par câble USB inclus)
• âge recommandé : 14+
• inclus :
• quadricoptère
• émetteur à 4 canaux
  o batterie Li-po 3.7 V 150 mAh (pour quadricoptère)
  o câble de charge USB
  o mode d'emploi multilingue avec instructions de montage et de vol

5. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

A	boîtier
B	hélice

C	protection d'hélice
D	moteur

6. Télécommande

6.1 Installer les piles

1. Utiliser un tournevis pour retirer la vis sur la partie arrière de la télécommande. Ouvrir le couvercle du compartiment à piles.
2. Insérer 4 piles type AAA (non incl.) en respectant la polarité.
3. Refermer le compartiment à piles et serrer la vis.

Avertissement : Ne jamais perforer les piles et ne pas les jeter au feu (danger d'explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l'environnement. Garder les piles hors de la portée des enfants.

RCQC2

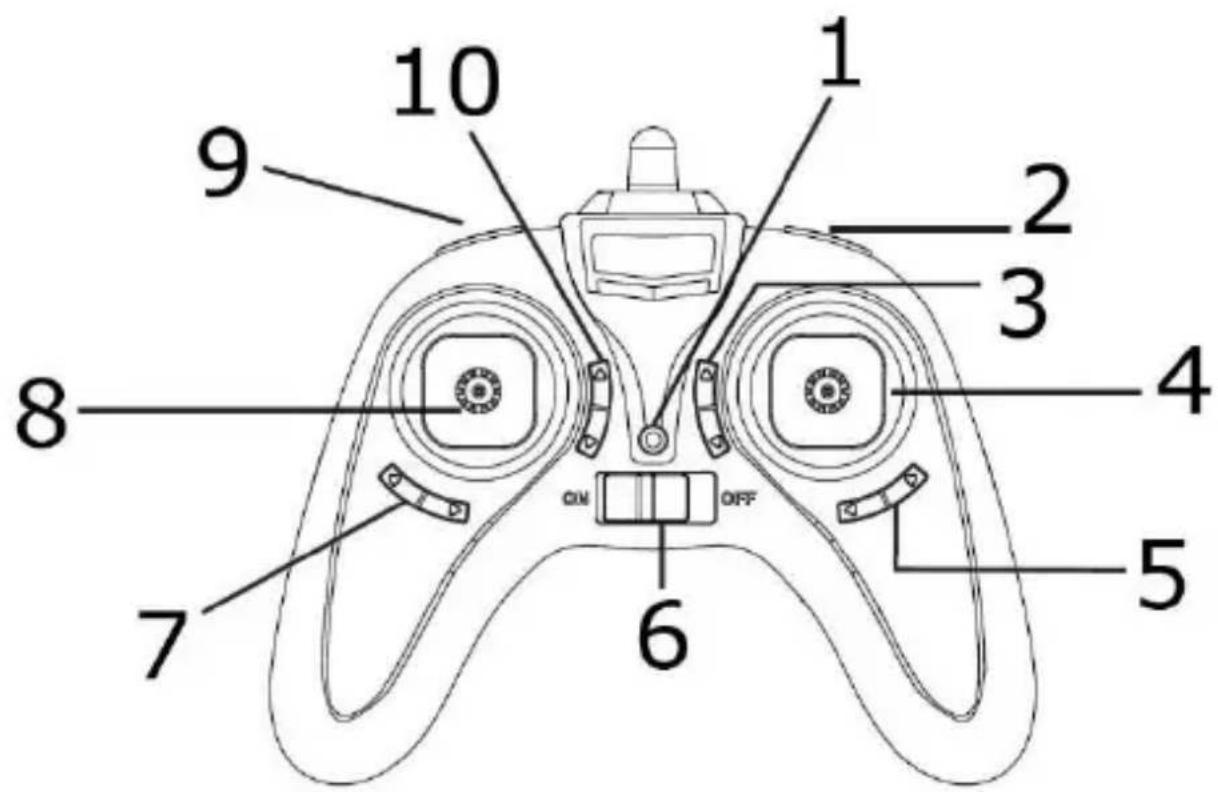

6.2 Fonctions

1 2 3 4 5 6 7 8 9 10

01	indicateur de pile faible
02	sélecteur pour vol 360°/3D
03	réglage fin du vol vers l'avant/l'arrière
04	manette de commande
05	réglage fin du vol latéral
06	interrupteur on-off
07	réglage fin rotation à gauche/droite
08	manette des gazRemarque :Il est possible de régler la manette des gaz en 3 niveaux de puissance : 25 %, 50 % et 100 %. Choisir le niveau de puissance selon votre expérience de vol. Le quadricoptère réagira plus rapidement à 100 % qu'à 25 %. Sélectionner le niveau de puissance avec le réglage de vitesse. L'indicateur de pile faible affiche le niveau de puissance sélectionné : rouge pour 25 %, vert pour 50 % et jaune pour 100 %.Le niveau de puissance par défaut est de 25 %.
09	réglage de vitesse
10	sélecteur pour le mode de contrôle intelligent

RCQC2

7. Préparer le vol

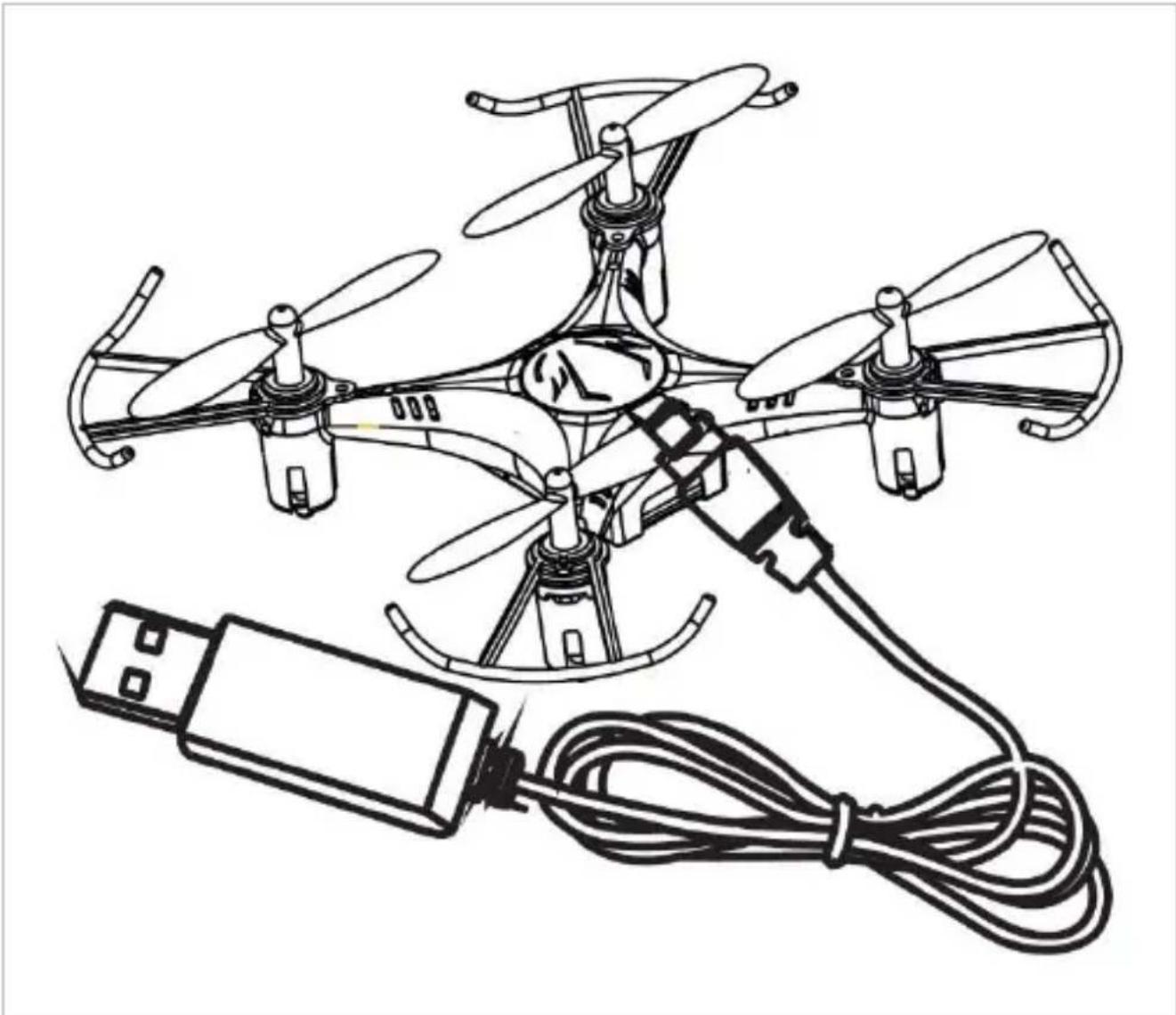

7.1 Charger la batterie

1. Eteindre le quadricoptère (faire glisser l'interrupteur on/off sur le quadricoptère vers la droite).
2. Connecter la quadricoptère au câble USB inclus et connecter à un port USB activé. La LED de la fiche USB ne s'allume pas lors de la charge. La LED s'allume lorsque la batterie est complètement chargée. Le temps de charge est d'environ 45 minutes.
3. Déconnecter la batterie du port USB.

Les LEDs du quadricoptère clignoteront lorsque la batterie est faible.

RCQC2

7.2 Avant de décoller

1. Utiliser en intérieur dans une grande pièce ou à l'extérieur (ne pas voler par temps de pluie, neige ou vent). Tenir à l'écart des gens, des animaux ou des obstacles.
2. S'assurer que la télécommande et le quadricoptère sont chargés correctement et suffisamment.
3. Allumer le quadricoptère: les LEDs clignotent lentement en continu. Placer sur une surface plane et reculer quelques mètres.
4. Mettre la manette des gaz en position minimale et allumer la télécommande. Les LEDs clignotent rapidement et le quadricoptère émet une tonalité pour indiquer qu'il est connecté à la télécommande.
5. Le quadricoptère est prêt à décoller.

8. Piloter le quadricoptère

8.1 Manœuvres de base

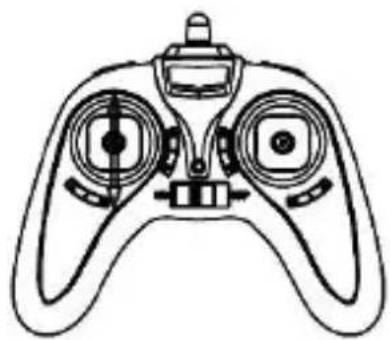

Monter et descendre

Déplacer la manette des gaz vers le haut et vers le bas pour faire monter ou descendre le quadricoptère.

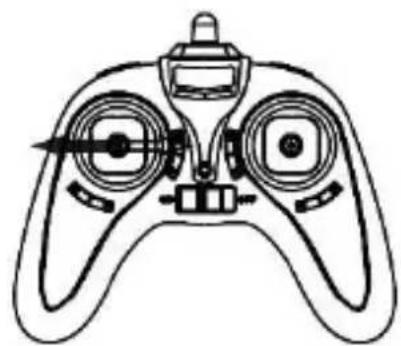

Tourner vers la gauche et la droite

Déplacer la manette des gaz vers la gauche et vers la droite pour faire tourner le quadricoptère vers la gauche et vers la droite.

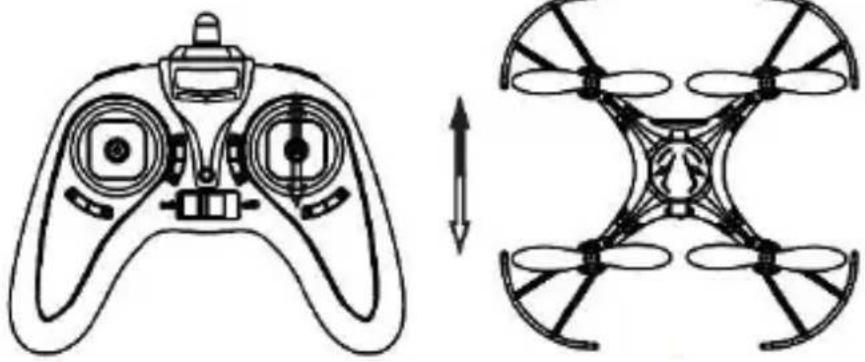

Voler vers l'avant et vers l'arrière

Déplacer la manette de commande vers le haut et vers le bas pour voler vers l'avant et vers l'arrière.

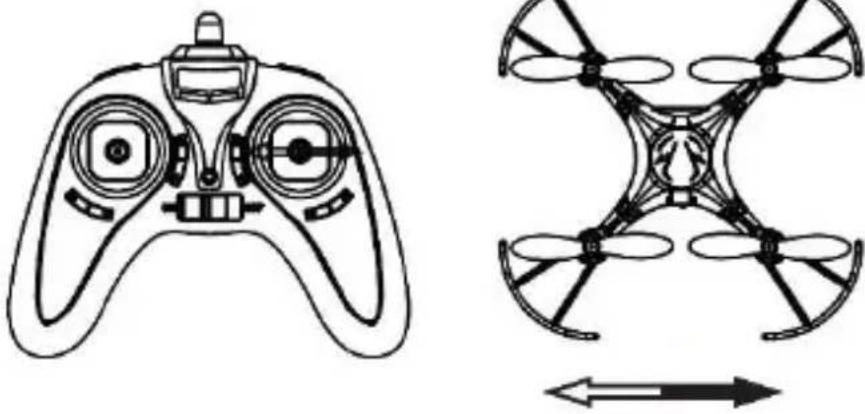

Déplacer la manette de commande vers la gauche ou la droite pour incliner le quadricoptère vers la gauche ou vers la droite.

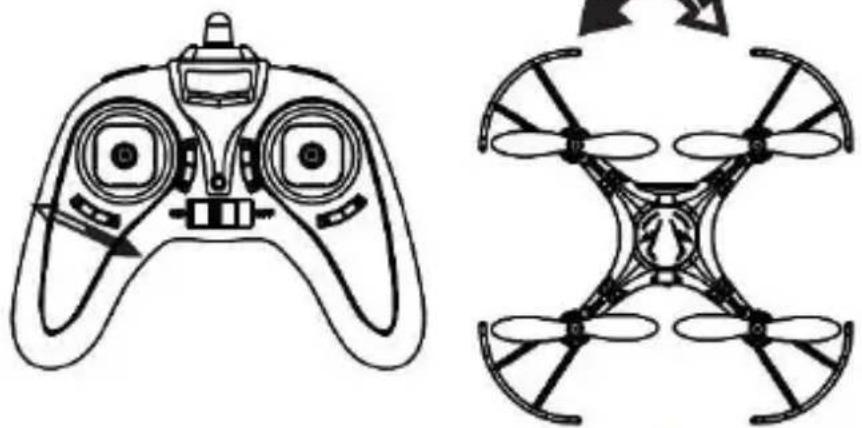

Réglage fin - tourner vers la gauche/la droite

En vol stationnaire, enfoncer le réglage fin de la rotation vers la gauche/droite jusqu'à ce que le quadricoptère se stabilise.

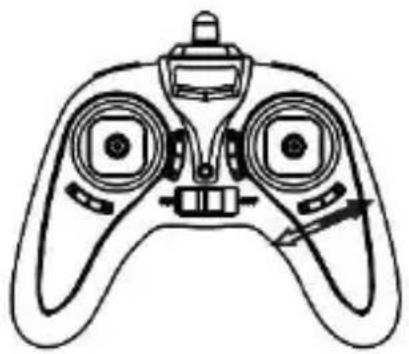

Réglage fin - vol latéral

En vol stationnaire, enfoncer le réglage fin du vol latéral jusqu'à ce que le quadricoptère se stabilise.

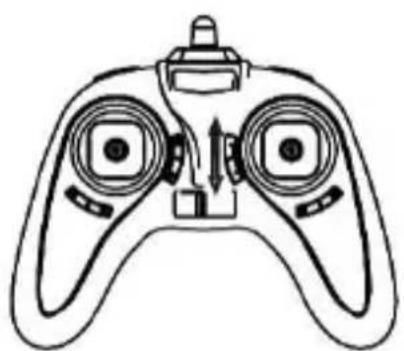

Réglage fin - vol vers l'avant/l'arrière

En vol stationnaire, enfoncer le réglage fin du vol vers l'avant/l'arrière jusqu'à ce que le quadricoptère se stabilise.

8.2 Entraînement de vol

1. Vol stationnaire

Pousser légèrement la manette des gaz vers le haut jusqu'à ce que le quadricoptère décolle et vole en stationnaire. Ensuite, pousser légèrement la manette des gaz vers le bas jusqu'à ce que le quadricoptère descend et atterrit. Répéter ces mouvements régulièrement jusqu'à ce que vous maîtriser le quadricoptère.

2. Voler vers l'avant et l'arrière

En vol stationnaire, pousser légèrement la manette de commande dans la direction souhaitée pour voler en stationnaire dans la direction choisie.

3. Tourner à gauche/droite

En vol stationnaire, pousser légèrement la manette des gaz vers la gauche ou vers la droite, jusqu'à ce que le quadricoptère tourne dans la direction choisie. Veiller à maintenir une vitesse constante !

RCQC2

8.3 Vol 3D

Lorsque vous maîtrisez les manœuvres de base et vous avez réalisé suffisamment d'heures de vol, vous pouvez effectuer des vols acrobatiques !

Par exemple le vol 3D ou faire des tonneaux. Procéder comme suit :

1. Maintenir le quadricoptère en position stationnaire à une hauteur constante d'au moins de 3 m.
2. Appuyer sur le sélecteur de mode 3D. Déplacer la manette de commande vers la gauche, la droite, le haut ou le bas.
3. Maintenant vous avez effectué une rotation de 360° parfaite, à gauche, à droite, vers l'avant ou l'arrière en fonction du mouvement de la manette de commande !

N'utiliser que le vol 3D si les batteries du quadricoptère et de la télécommande sont complètement chargées, et dans un environnement sans obstacles.

8.4 Réinitialiser le quadricoptère

1. Allumer le quadricoptère: les LEDs clignotent lentement en continu. Placer sur une surface plane et reculer quelques mètres.
2. Mettre la manette des gaz en position minimale et allumer la télécommande. Les LEDs clignotent rapidement et le quadricoptère émet une tonalité pour indiquer qu'il est connecté à la télécommande.
3. Pousser les manettes vers le bas à droite jusqu'à ce que vous entendiez un double bip. Relâcher les manettes.

9. Problèmes et solutions

Le quadricoptère ne réagit pas.

La batterie du quadricoptère n'est pas suffisamment chargée.

→ Charger la batterie.

Les piles de la télécommande ne sont pas suffisamment chargées.

→ Charger ou remplacer les piles.

Les bandes passantes de la télécommande et du quadricoptère ne correspondent pas.

→ Choisir la même bande passante pour la télécommande et le quadricoptère en réinitialisant et en synchronisant la télécommande et le quadricoptère.

Les hélices tournent mais le quadricoptère ne décolle pas.

La batterie du quadricoptère n'est pas suffisamment chargée.

→ Charger la batterie.

Les hélices sont endommagées.

→ Remplacer les hélices.

RCQC2

Le quadricoptère est instable.

Les hélices sont endommagées.

→ Remplacer les hélices.

Les hélices tournent, alors que la manette des gaz est en position minimale.

La manette des gaz n'est pas réglée correctement.

→ Régler la manette des gaz de manière correcte.

Le quadricoptère est instable, malgré le réglage fin.

Les hélices sont endommagées.

→ Remplacer les hélices.

Le moteur ne fonctionne pas correctement.

→ Remplacer le(s) moteur(s).

Le quadricoptère est instable après une chute.

Le gyroscope à 6 axes est hors équilibre.

→ Réinitialiser le quadricoptère ou laisser reposer au sol pendant 15 secondes.

10. Nettoyage et entretien

L'appareil ne nécessite aucun entretien particulier. Nettoyer occasionnellement avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

11. Spécifications techniques

canaux.... 4

signal de contrôle 2.4 GHz

matériau .... plastique et composants électroniques

alimentation

quadricoptère ..... batterie Li-po 3.7 V 150 mAh rechargeable

(incl., batterie de rechange : RCQC2/SP1)

émetteur....4 x pile AAA de 1.5 V LR03C (non incl.)

temps de charge 30-45 min

temps de vol....5-7 min

portée .... ± 30 m

mode de charge .... par câble USB (incl.)

dimensions 13.2 x 13.2 x 2.8 cm

RCQC2

optionnel

batterie de rechange pour quadricoptère ....RCQC2/SP1

4 protecteurs d'hélice.... RCQC2/SP3

câble de charge USB .... RCQC2/SP4

moteurs de rechange (gauche + droite) ...... RCQC2/SP5

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans notification préalable.

Déclaration de conformité R&TTE

Par la présente, Velleman SA, déclare que le type d'équipement [RCQC2] est conforme à la norme 2014/53/EU.

Le texte complet de la déclaration de conformité est disponible sur la page web suivante : www.velleman.eu.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
