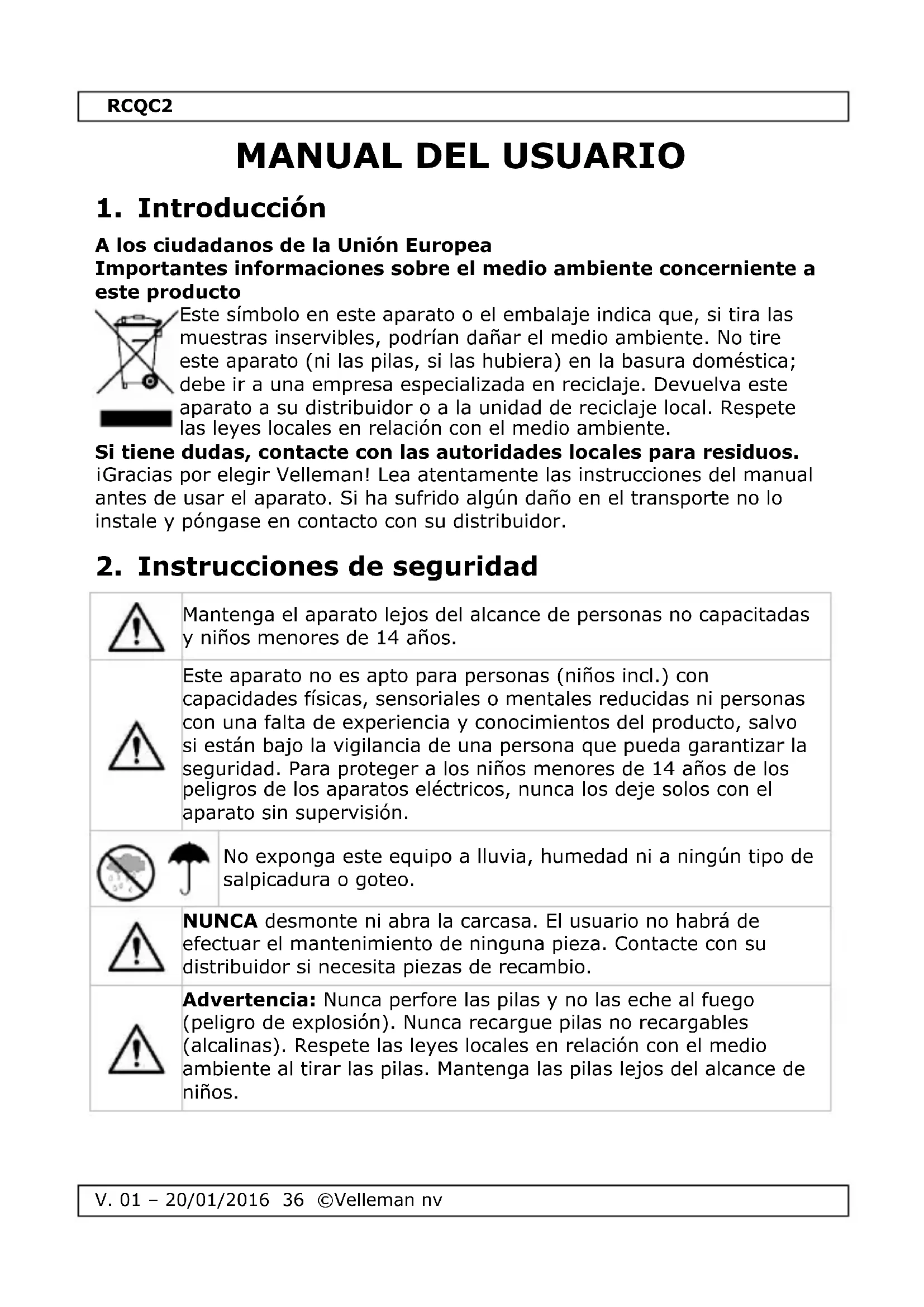

MANUAL DE USUARIO RCQC2 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga el aparato lejos del alcance de personas no capacitadas y niños menores de 14 años.
	Este aparato no es apto para personas (niños incl.) con capacidades físicas, sensoriales o mentales reducidas ni personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Para proteger a los niños menores de 14 años de los peligros de los aparatos eléctricos, nunca los deje solos con el aparato sin supervisión.
		No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
	NUNCA desmonte ni abra la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
	Advertencia: Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

RCQC2

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este equipo a polvo ni temperaturas extremas.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Debido a las continuas mejoras, el producto podría diferir del de las imágenes. Las imágenes son meramente ilustrativas.
• Instale y utilice la cámara al respetar la legislación et la vida privada de terceros. Respete siempre las leyes y normas al utilizar este aparato.
• Utilice el aparato sólo en áreas donde pueda volar con control remoto o zonas libres de interferencias.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Guarde este manual del usuario para cuando necesite consultarlo.

RCQC2

4. Características

• cuadricóptero con sistema de giroscopio, apto para el uso en interiores y exteriores
• diferentes movimientos: hacia arriba/hacia abajo, hacia la izquierda/derecha, hacia adelante/hacia atrás, planear, volar hacia los lados, hacer piruetas, girar 360°
  • control inteligente de orientación
• estable, fácil manejo
• la tecnología 2.4 GHz impide las interferencias con otros aparatos
• batería Li-Poli (recargable por cable USB incluido)
  • edad recomendada: 14+
• incluye:

o cuadricóptero
o emisor de 4 canales
o batería de polímero de litio 3.7 V 150 mAh (para cuadricóptero)
○ cable de carga USB
- manual del usuario multilingüe con instrucciones de montaje y vuelo

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

A	carcasa
B	hélice

C	protector de hélices
D	carcasa del motor

6. Mando a distancia

6.1 Colocar las pilas

1. Quite el tornillo de la parte trasera del control remoto con un destornillador. Abra el compartimiento de pilas
2. Introduzca cuatro pilas AAA (no incl.). Controle la polaridad.
3. Vuelva a cerrar el compartimiento de pilas y atornille el tornillo.

Advertencia: Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

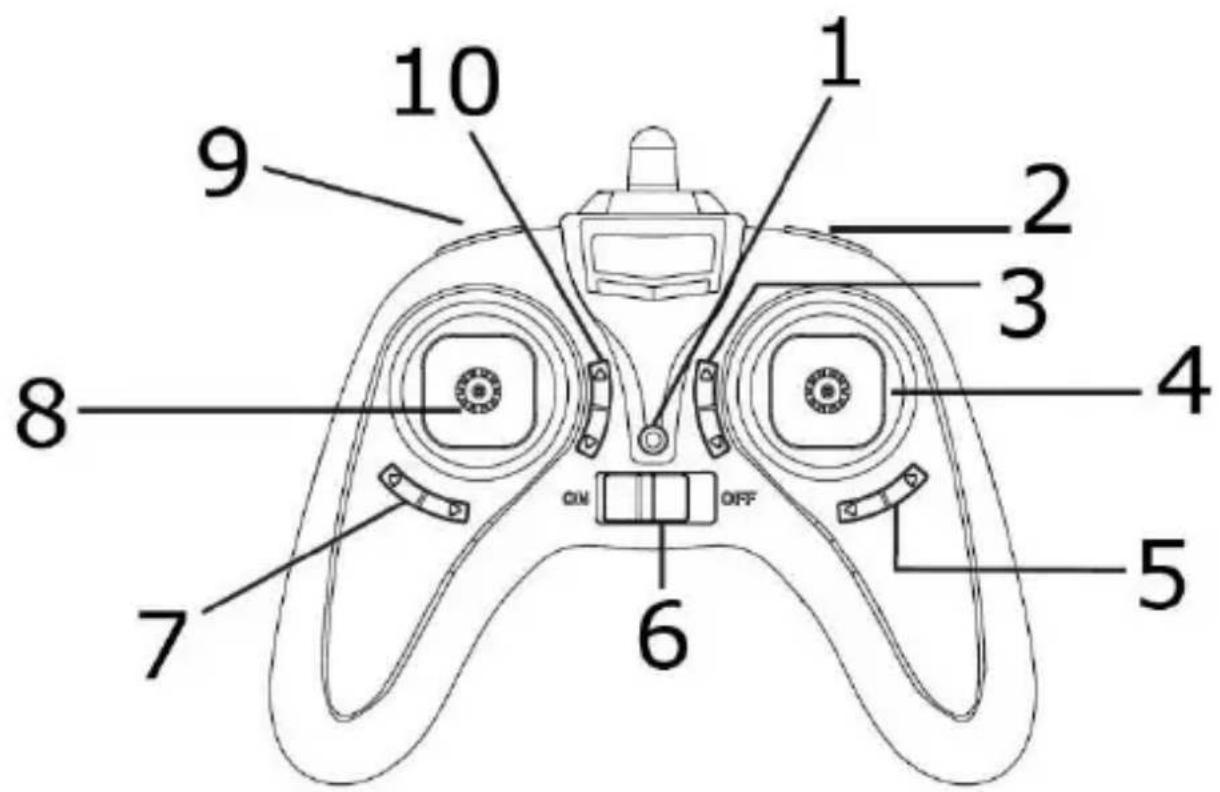

6.2 Descripción de las funciones

1 2 3 4 5 6 7 8 9 10

01	indicador de batería baja
02	interruptor para el vuelo 360°/3D
03	ajuste fino del vuelo hacia adelante/atrás
04	joystick derecho
05	ajuste fino del vuelo lateral
06	interruptor ON/OFF
07	ajuste fino de rotación
08	joystick izquierdoObservación:Es posible subdividir el joystick izquierdo en 3 niveles de potencia: el 25 %, el 50 % y el 100 %. Seleccione el nivel de potencia según sus habilitadas de vuelo. El cuadricóptero reaccionará más rápidamente al 100 % que al 25 %. Seleccione el nivel de potencia con el ajuste de velocidad. El indicador de alimentación indicará el nivel de potencia seleccionado: rojo para el 25 %, verde para el 50 % y amarillo para el 100 %.El nivel de potencia por defecto es el 25 %.
09	ajuste de velocidad
10	modo de control inteligente de orientación/retorno automático

RCQC2

7. Preparar el vuelo

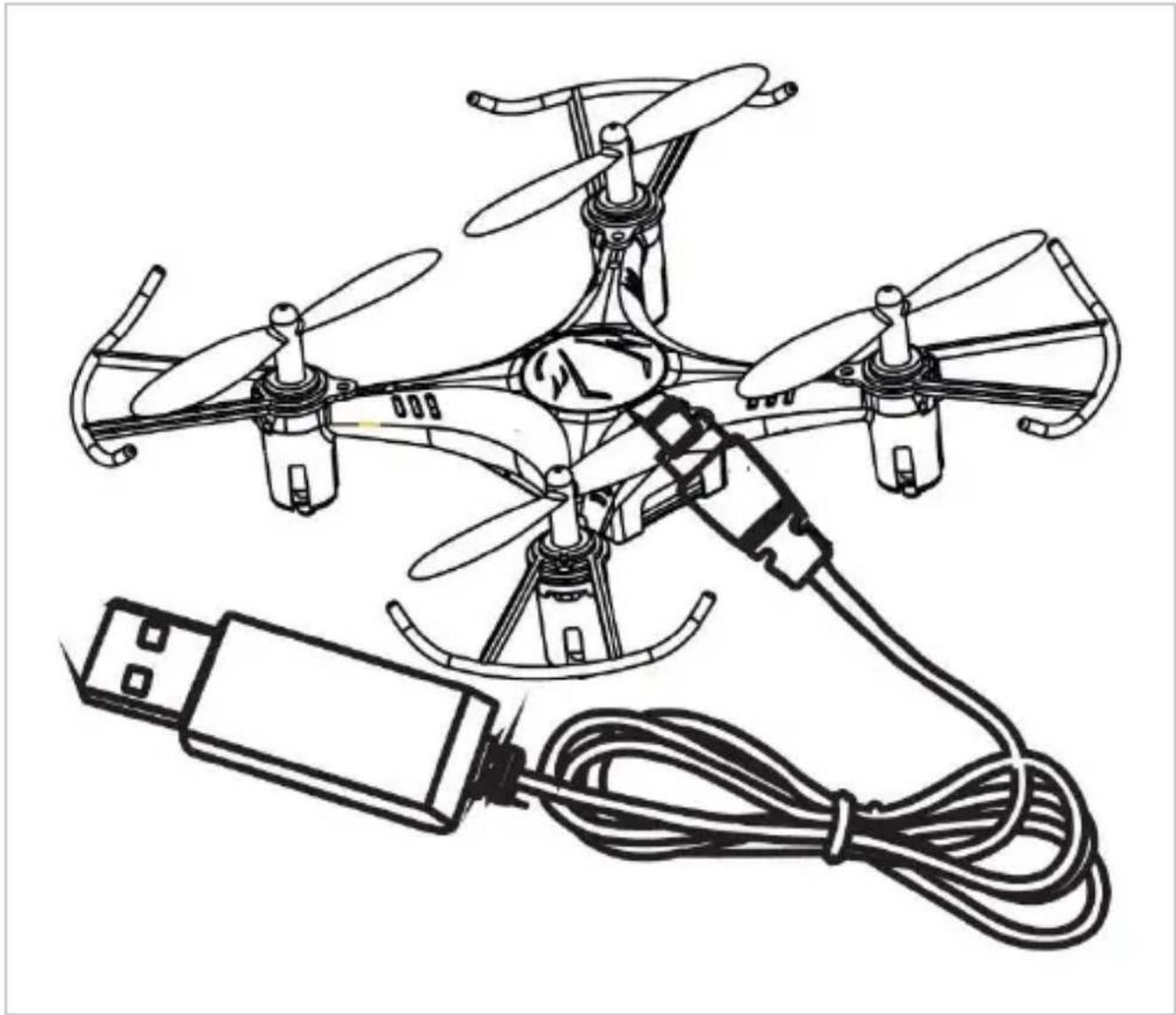

7.1 Cargar la batería

1. Asegúrese de que el cuadricóptero esté desactivado (interruptor ON/OFF del cuadricóptero hacia la derecha).

2. Conecte el cuadricóptero al cable USB incluido y conecte a un puerto USB activado. El LED del conector USB está apagado durante la carga. Se encenderá en cuanto la batería esté completamente cargada. La batería tarda aproximadamente 45 minutos en cargarse.

3. Desconecte la batería del puerto USB.

Los LEDs del cuadricóptero parpadearán en caso de batería baja.

RCQC2

7.2 Antes del despegue

1. El cuadricóptero es apto para el uso en interiores (habitación espaciosa) o en exteriores (si no llueve, nieva o no sopla el viento). Limite el número de personas, animales y obstáculos en la zona de vuelo.
2. Asegúrese de que el mando a distancia y el cuadricóptero estén correctamente y suficientemente cargados.
3. Active el cuadricóptero: Parpadeará de manera lenta y constante. Ponga el cuadricóptero en una superficie plana y aléjese unos metros.
4. Ponga el joystick izquierdo en la posición mínima y active el mando a distancia. Los LEDs del cuadricóptero parpadearán rápidamente y el cuadricóptero emitirá una señal acústica para indicar que está conectado al mando a distancia.
5. Ahora, el cuadricóptero está listo para su despegue.

8. Volar con el cuadricóptero

8.1 Maniobras básicas

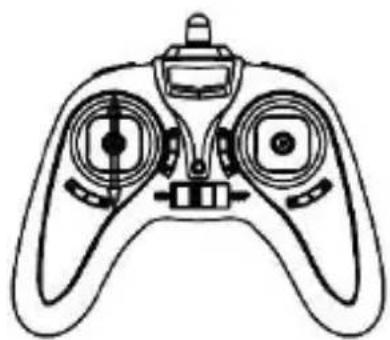

Despegar y aterrizar

Mueva el joystick izquierdo hacia arriba o hacia abajo y el cuadricóptero despegará o aterrizará.

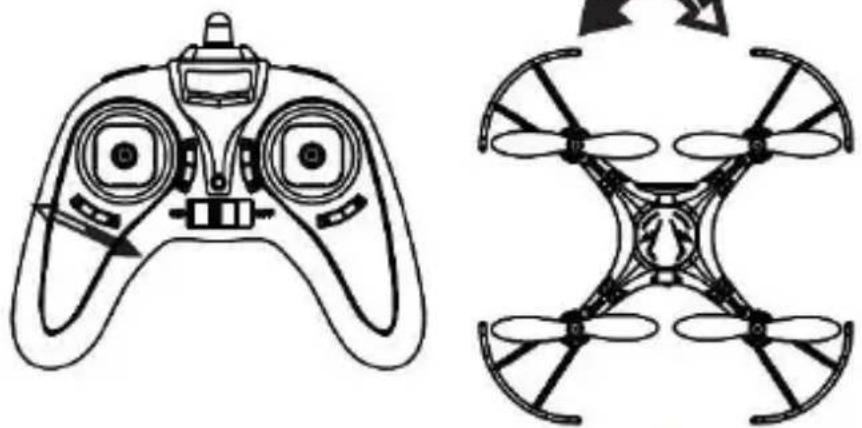

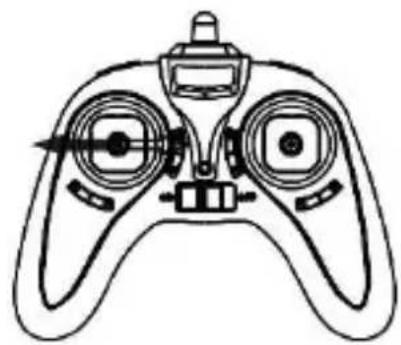

Girar hacia la izquierda y la derecha

Mueva el joystick izquierdo hacia la izquierda o la derecha y el cuadricóptero girará hacia la izquierda o a la derecha.

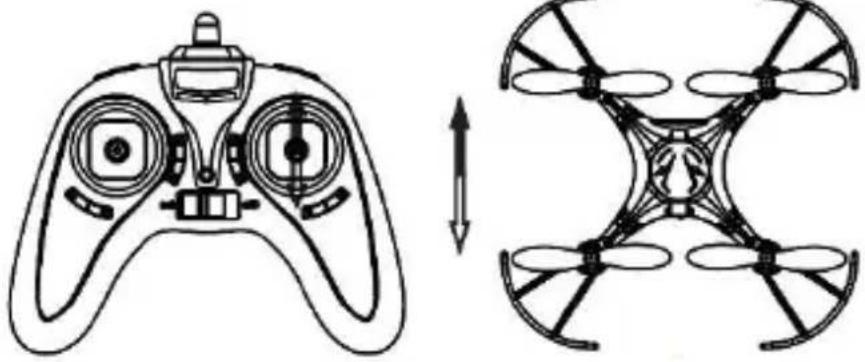

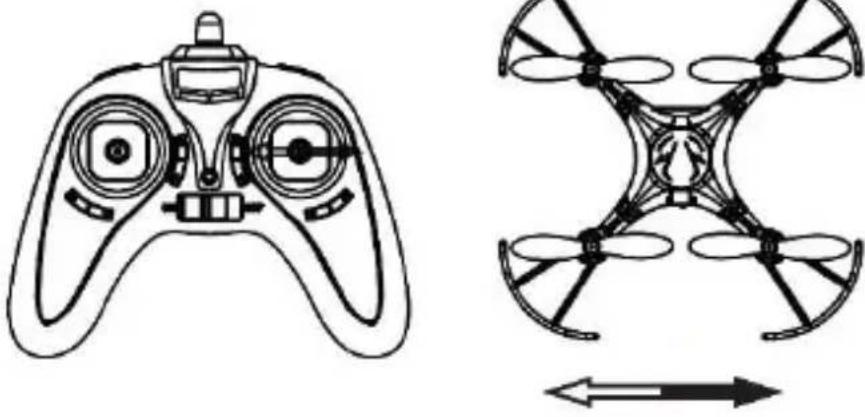

Volar hacia adelante y hacia atrás

Mueva el joystick derecho hacia arriba o hacia abajo y el cuadricóptero volará hacia adelante o hacia atrás.

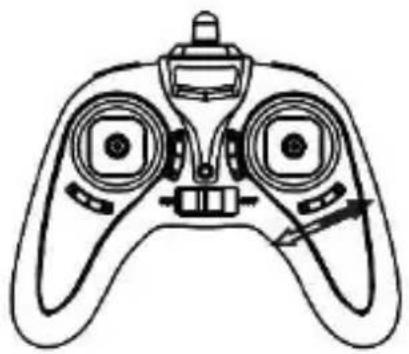

Mueva el joystick derecho hacia la izquierda o la derecha y el cuadricóptero se inclinará y volará hacia la izquierda o a la derecha.

Mientras el cuadricóptero está planeando, pulse el ajuste fino de rotación hasta que quede en equilibrio.

Mientras el cuadricóptero está planeando, pulse el ajuste fino del vuelo lateral hasta que quede en equilibrio.

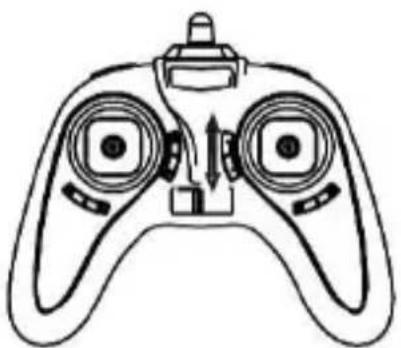

Ajuste fino - vuelo hacia adelante/atrás

Mientras el cuadricóptero está planeando, pulse el ajuste fino del vuelo hacia adelante/atrás hasta que quede en equilibrio.

8.2 Entrenamiento de vuelo

1. Planear

Mueva el joystick izquierdo lentamente hasta que el cuadricóptero despegue y planee en el aire. Luego, mueva el joystick izquierdo hasta que cuadricóptero baje y aterrice. Repita estos movimientos regularmente hasta que los domine perfectamente.

2. Volar hacia adelante y hacia atrás

Si el cuadricóptero está planeando, mueva el joystick derecho lentamente hacia la dirección deseada para hacer que vuele en esa dirección.

3. Rotar

Si el cuadricóptero está planeando, mueva el joystick izquierdo lentamente hacia la derecha o hacia la izquierda hasta que vuele en esa dirección. ¡Es importante mantener una velocidad constante!

RCQC2

8.3 Vuelo 3D

¡Si domina las maniobras básicas y si tiene suficientes horas de vuelo, puede empezar a efectuar unas acrobacias aéreas!

Una de estas acrobacias aéreas es el vuelo 3D o la pirueta. Proceda de la siguiente manera:

1. Sigue planeando en una altura de mín. 3 m.
2. Pulse el botón 3D. Mueva el joystick derecho hacia la izquierda, la derecha, adelante o atrás.
3. !Ahora efectuará una perfecta pirueta de 360° hacia la izquierda, la derecha, adelante o atrás dependiendo del movimiento del joystick!

Utilice el vuelo 3D sólo si las baterías del cuadricóptero y del control remoto estén completamente cargadas. Efectúe la pirueta sólo en una área abierta sin obstáculos.

8.4 Reiniciar el cuadricóptero

1. Active el cuadricóptero: Los LEDs parpadearán de manera lenta y constante. Ponga el cuadricóptero en una superficie plana y aléjese unos metros.
2. Ponga el joystick izquierdo en la posición mínima y active el mando a distancia. Los LEDs del cuadricóptero parpadearán rápidamente y el cuadricóptero emitirá una señal acústica para indicar que está conectado al mando a distancia.
3. Mueva el joystick izquierdo y el joystick derecho hacia la esquina inferior derecha hasta que oiga una doble señal acústica. Suelte los joysticks.

9. Solución de problemas

El cuadricóptero no reacciona.

La batería del cuadricóptero está agotada.

→ Cargue la batería.

Las pilas del control remoto están agotadas.

→ Cargue o reemplace las pilas.

El ancho de banda del control remoto no coincida con el del cuadricóptero.

→ Seleccione el mismo ancho de banda para el control remoto y el cuadricóptero reiniciando y sincronizando tanto el control remoto como el cuadricóptero.

Los hélices giran pero el cuadricóptero no despegue.

La batería del cuadricóptero está agotada.

→ Cargue la batería.

Los hélices están deformadas.

→ Reemplace los hélices.

RCQC2

El cuadricóptero no vuela correctamente.

Los hélices están deformadas.

→ Reemplace los hélices.

Las palas girarán mientras el joystick izquierdo esté en la posición mínima.

Ajuste fino incorrecto del joystick izquierdo.

→ Ajuste el joystick izquierdo correctamente.

El cuadricóptero no vuela correctamente aunque haya sido ajustado.

Los hélices están deformadas.

→ Reemplace los hélices.

El motor (los motores) no funciona(n) correctamente.

→ Reemplace el motor (los motores).

El cuadricóptero no vuela correctamente después de un accidente.

El sensor de 6 ejes está desequilibrado.

→ Reinicie el cuadricóptero o déjelo sin mover en el suelo durante 15 segundos.

10. Limpieza y mantenimiento

El despertador no necesita mantenimiento especial. Sin embargo, limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.

11. Especificaciones

canales de transmisión ....4

señal de control.... 2.4 GHz

material ...... plástico y componentes electrónicos

alimentación

cuadricóptero ...... batería de polímero de litio 3.7 V 150 mAh

(incl., batería de recambio RCQC2/SP1)

transmisor.... 4 x AAA de 1.5 V (LR03C, no incl.)

tiempo de carga 30-45 min.

tiempo de vuelo 5-7 min.

alcance .... ± 30 m

modo de carga ...... con cable USB (incl.)

dimensiones 13.2 x 13.2 x 2.8 cm

RCQC2

opciones & piezas de recambio

batería de recambio para el cuadricóptero ...... RCQC2/SP1

motores de recambio (lado izquierdo + lado derecho)RCQC2/SP5

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Declaración de conformidad R&TTE

Por la presente, Velleman NV declara que el tipo de equipo de radio [RCQC2] cumple con la norma 2014/53/EU.

El texto completo de la declaración de conformidad está disponible en la siguiente página web: www.velleman.eu.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
