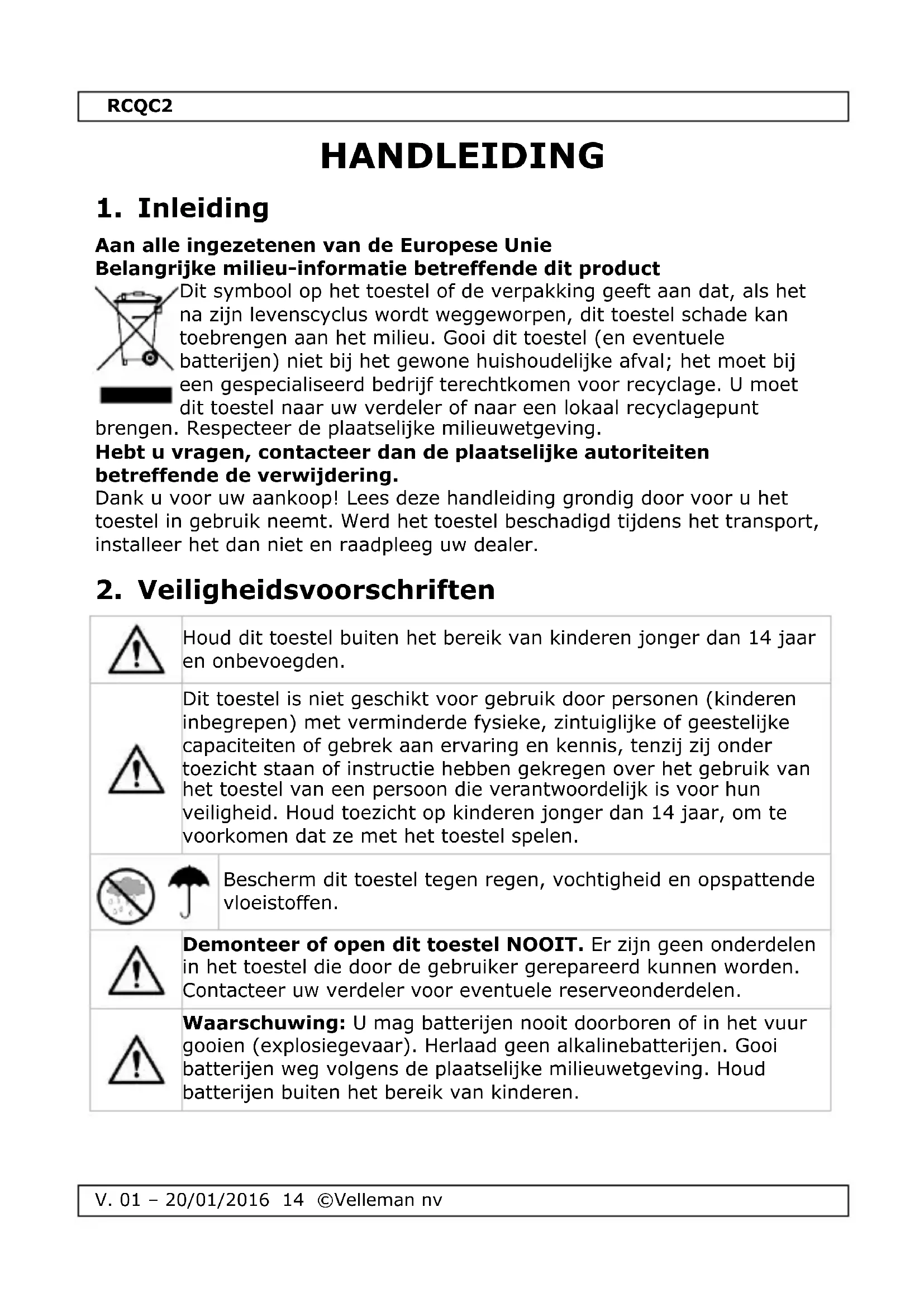

GEBRUIKSAANWIJZING RCQC2 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

‘Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

	Houd dit toestel buiten het bereik van kinderen jonger dan 14 jaar en onbevoegden.
	Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen jonger dan 14 jaar, om te voorkomen dat ze met het toestel spelen.
		Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen.
	Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.
	Waarschuwing: U mag batterijen nooit doorboren of in het vuur gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd batterijen buiten het bereik van kinderen.

RCQC2

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Bescherm het toestel tegen stof en extreme temperaturen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aan het apparaat aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• We streven voortdurend naar verbetering van onze producten. Daarom kan dit product uiterlijk verschillen van de afbeeldingen. De afbeeldingen van het product zijn enkel ter illustratie.
• Installeer en gebruik dit toestel NIET voor illegale praktijken en respecteer ieders privacy. Leef de lokale wetgeving en voorschriften zorgvuldig na bij het gebruik van dit toestel. Leef de lokale wetgeving zorgvuldig na.
• Gebruik dit toestel enkel op een wettelijk toegelaten terrein voor radiogestuurd vliegen en zonder interferentie van radiosignalen.
• Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt.
• Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

• 6-assige quadcopter, geschikt voor gebruik binnen- en buitenshuis
• verschillende vliegbewegingen: omhoog-omlaag, links-rechts, vooruit-achteruit, zweven, zijwaarts, 360° rollen
  • intelligente besturing
• stabiel, gemakkelijk te besturen
• dankzij de 2.4 GHz-technologie kunnen meerdere quadcopters tegelijk vliegen zonder storing
• Lipo-accu (oplaadbaar via meegeleverde USB-kabel)
• aanbevolen leeftijd: 14+
• inbegrepen:
• quadcopter
• 4-kanaalszender
• 3.7 V, 150 mAh Lipo-accu (voor quadcopter)
  ○ USB-laadkabel
• meertalige handleiding met montage- en vlieginstructies

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

A	behuizing
B	propeller

C	propellerbescherming
D	motor

6. Afstandsbediening

6.1 Batterijen plaatsen

1. Gebruik een schroevendraaier om de schroef aan de achterkant van de afstandsbediening te verwijderen. Open de batterijklep.
2. Plaats 4 AAA-batterijen (niet meegeleverd) volgens de polariteitsaanduidingen.
3. Sluit het batterijdeksel en draai de schroef vast.

Waarschuwing: U mag batterijen nooit doorboren of in het vuur gooien (explosiegevaar). Herlaad geen alkalinebatterijen. Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd batterijen buiten het bereik van kinderen.

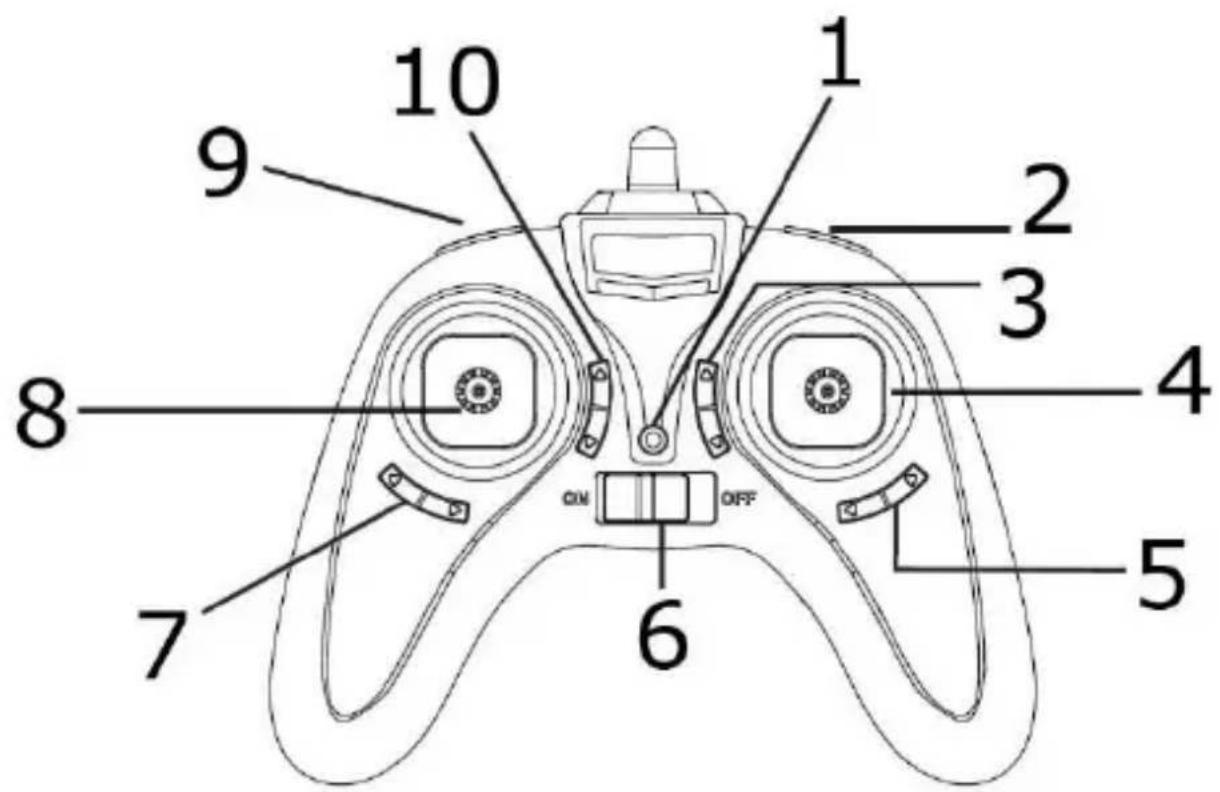

6.2 Functies

1 2 3 4 5 6 7 8 9 10

01	weergave batterijstatus
02	360°/3D-knop
03	afstellen vooruit/achteruit vliegen
04	stuurhendel
05	afstellen zijwaarts vliegen
06	aan/uit-schakelaar
07	afstellen roteren naar links/rechts
08	gashendelOpmerking:De gashendel heeft 3 vermogenniveaus: 25 %, 50 % en 100 %.Kies het vermogen afhankelijk van uw ervaring. De quadcopter zal sneller reageren aan 100 % dan aan 25 %. Stel het vermogen in met de snelheidsschakelaar De batterij-indicator geeft de geselecteerde vermogen weer: rood voor 25 %, groen voor 50 % en geel voor 100 %.Standaard is het vliegvermogen ingesteld op 25 %.
09	snelheidsschakelaar
10	intelligente besturingsmodus

RCQC2

7. De vlucht voorbereiden

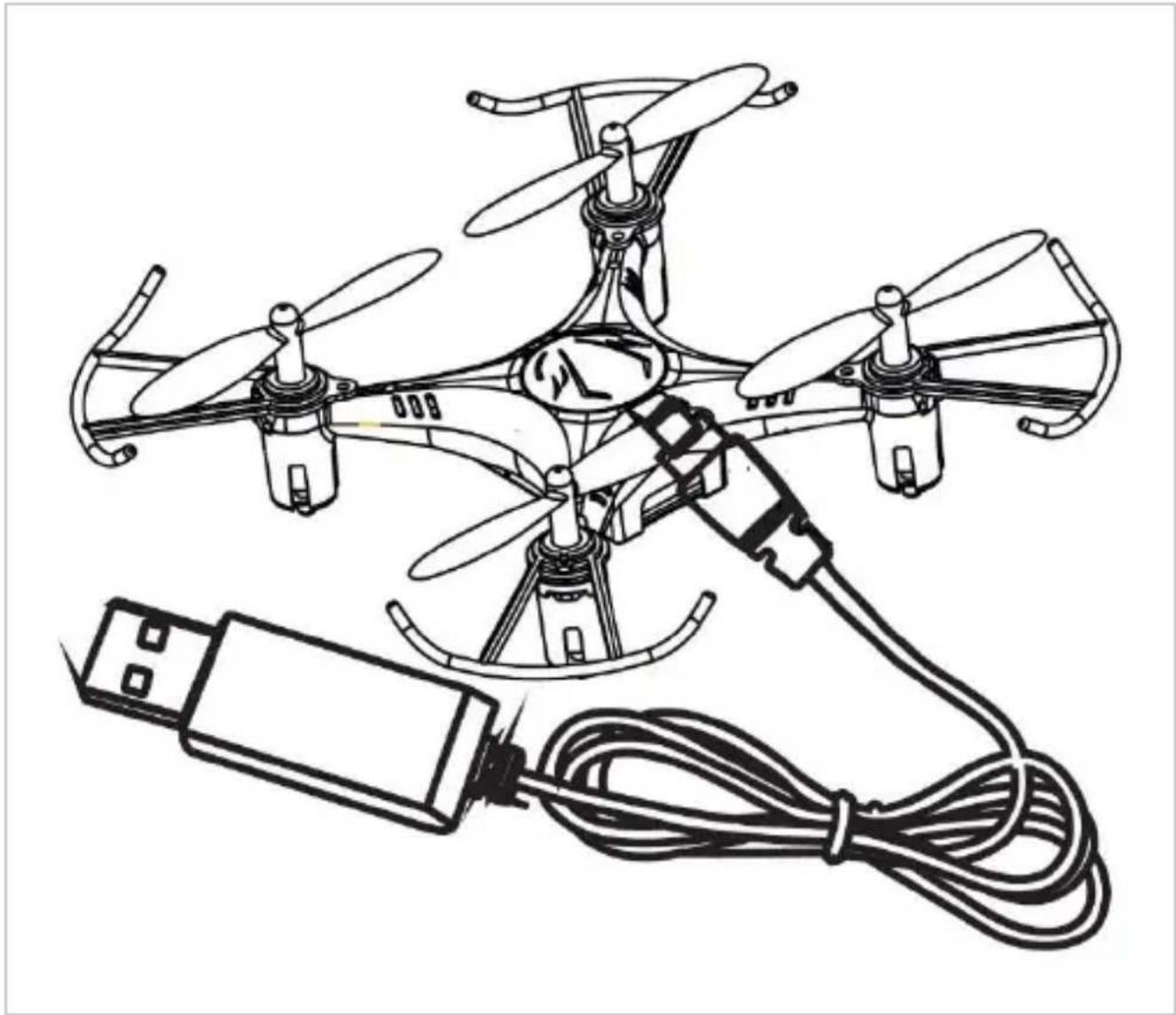

7.1 De batterij opladen

1. Schakel de quadcopter uit (schuif de aan/uit-schakelaar op de quadcopter naar rechts).
2. Koppel de quadcopter aan de meegeleverde USB-kabel en sluit aan op een ingeschakelde USB-uitgang. De led op de USB-stekker licht niet op tijdens het opladen. De led schakelt in wanneer de batterij volledig opgeladen is. De laadtiid duurt ongeveer 45 minuten.
3. Ontkoppel de batterij van de USB-uitgang.

De leds op de quadcopter knipperen wanneer de batterij bijna leeg is.

RCQC2

7.2 Voor het opstijgen

1. Gebruik in een grote binnenruimte of buitenshuis (niet bij regenweer, sneeuw of wind). Houd toeschouwers, dieren en voorwerpen op een veilige afstand.
2. Zorg ervoor dat de afstandsbediening en de quadcopter correct en voldoende opgeladen zijn.
3. Schakel de quadcopter in: de leds knipperen traag en continu. Plaats het toestel op een vlak oppervlak en ga een paar meter achteruit.
4. Duw de gashendel helemaal naar beneden en schakel de afstandsbediening in. De leds knipperen snel en de quadcopter geeft een pieptoon weer, om aan te geven dat het toestel verbonden is met de afstandsbediening.
5. De quadcopter is vliegklaar.

8. De quadcopter besturen

8.1 Basisbewegingen

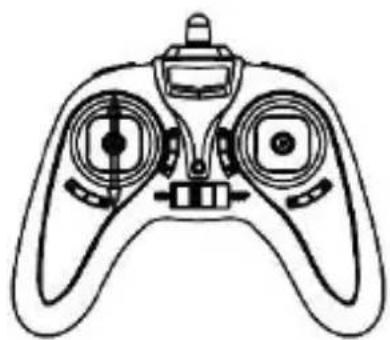

Omhoog-omlaag vliegen

Druk de gashendel omhoog of omlaag, om hoger of lager te vliegen.

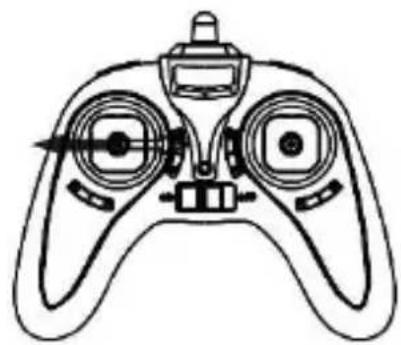

Naar links en rechts draaien

Beweeg de gashendel naar links of naar rechts, om de quadcopter naar links of naar rechts te draaien.

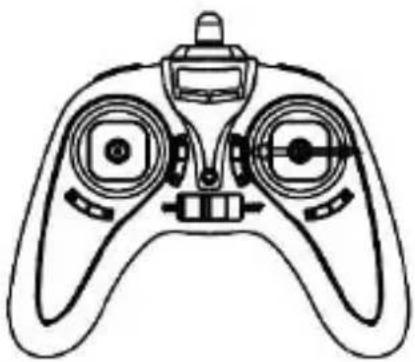

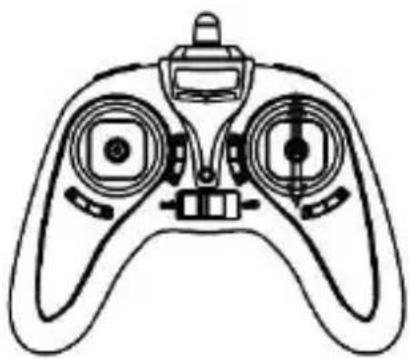

Voorwaarts/achterwaarts vliegen

Beweeg de stuurhendel omhoog of omlaag, om voor- of achterwaarts te vliegen.

Beweeg de stuurhendel naar links of naar rechts, om de quadcopter naar links of naar rechts te hellen.

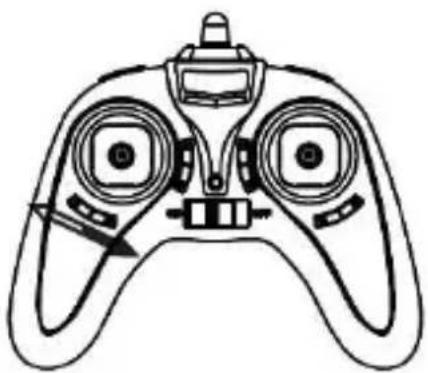

Fijnafstelling - roteren naar links/rechts

Terwijl de quadcopter zweeft, druk op de knop voor fijnafstelling roteren naar links/rechts totdat de quadcopter stabiel vliegt.

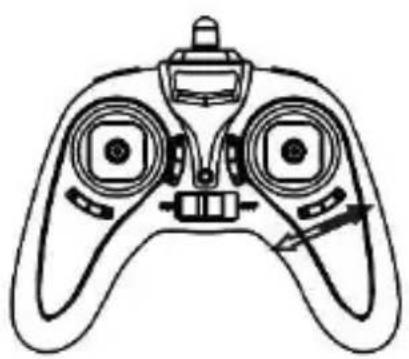

Fijnafstelling - zijwaarts vliegen

Terwijl de quadcopter zweeft, druk op de knop voor fijnafstelling zijwaarts vliegen totdat de quadcopter stabiel vliegt.

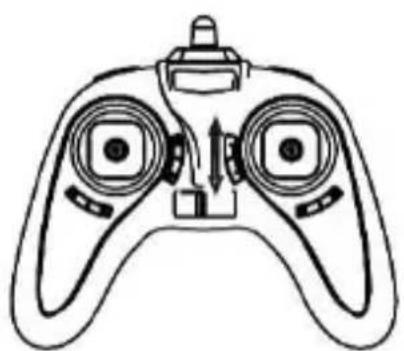

Fijnafstelling - voorwaarts/achterwaarts vliegen

Terwijl de quadcopter zweeft, druk op de knop voor fijnafstelling voor-/achterwaarts vliegen totdat de quadcopter stabiel vliegt.

Duw voorzichtig de gashendel omhoog totdat de quadcopter opstijgt en in de lucht blijft zweven. Duw vervolgens de gashendel voorzichtig omlaag totdat de quadcopter daalt en landt. Voer deze bewegingen regelmatig uit, totdat u de quadcopter goed kunt besturen.

2. Voor- en achterwaarts vliegen

Terwijl de quadcopter zweeft, duw de stuurhendel voorzichtig in de gewenste richting om de quadcopter in de gekozen richting te laten zweven.

3. Roteren naar links/rechts

Terwijl de quadcopter zweeft, duw de stuurhendel voorzichtig naar links of naar rechts totdat de quadcopter in de gekozen richting draait. Houd dezelfde snelheid aan!

RCQC2

8.3 3D-vlucht

Eenmaal u de basisbewegingen onder de knie hebt en voldoende vlieguren hebt opgebouwd, kunt u enkele spectaculaire stunts uitvoeren!

Zo kan de quadcopter in 3D-modus vliegen of tollen. Ga als volgt te werk:

1. Laat de quadcopter stabiel zweven op min. 3 m hoogte.
2. Druk op de 3D-knop. Beweeg de stuurhendel naar links, naar rechts, naar voor of naar achter.
3. U hebt nu een perfecte looping van 360° gemaakt, links, rechts, voor of achter afhankelijk van de beweging van de stuurhendel.

Gebruik de 3D-vliegmodus enkel met volledig opgeladen batterijen in de quadcopter en de afstandsbediening, en in een open ruimte zonder obstakels.

8.4 De quadcopter resetten.

1. Schakel de quadcopter in: de leds knipperen traag en continu. Plaats het toestel op een vlak oppervlak en ga een paar meter achteruit.
2. Duw de gashendel helemaal naar beneden en schakel de afstandsbediening in. De leds knipperen snel en de quadcopter geeft een pieptoon weer, om aan te geven dat het toestel verbonden is met de afstandsbediening.
3. Duw de gas- en stuurhendel naar linksonder totdat u twee pieptonen hoort. Laat de hendels los.

9. Problemen en oplossingen

De quadcopter reageert niet.

De batterij van de quadcopter is onvoldoende opgeladen.

→ Laad de batterij op.

De batterijen van de afstandsbediening zijn onvoldoende opgeladen.

→ Plaats of vervang de batterijen.

De bandbreedtes van de afstandsbediening en de quadcopter komen niet overeen.

→ Kies dezelfde bandbreedte voor de afstandsbediening en de quadcopter, door de afstandsbediening en de quadcopter te resetten en te synchroniseren.

De propellers draaien maar de quadcopter stijgt niet op.

De batterij van de quadcopter is onvoldoende opgeladen.

→ Laad de batterij op.

De propellers zijn beschadigd.

→ Vervang de propellers.

RCQC2

De quadcopter vliegt niet stabiel.

De propellers zijn beschadigd.

→ Vervang de propellers.

De propellers draaien terwijl de gashendel in de laagste stand staat.

De gashendel is niet correct afgesteld.

→ Stel de gashendel correct af.

De quadcopter vliegt niet stabiel, ondanks de fijnafstelling.

De propellers zijn beschadigd.

→ Vervang de propellers.

De motor functioneert niet correct.

→ Vervang de motor(en).

De quadcopter vliegt niet stabiel na een crash.

De 6-assige gyrocoop is uit balans.

→ Reset de quadcopter of laat ongeveer 15 seconden rusten.

10. Reiniging en onderhoud

Het toestel vereist geen bijzonder onderhoud. Maak af en toe proper met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

11. Technische specificaties

kanalen....4

stuursignaal.... 2.4 GHz

materiaal .... plastic en elektronische componenten voeding

quadcopter 3.7 V 150 mAh LiPo-accu

(meegeleverd, reservebatterij: RCQC2/SP1)

zender ..... 4 x 1.5 V AAA-batterij LR03C (niet meegelev.)

laadduur 30-45 min

vliegtijd 5-7 min

bereik.... ± 30 m

laadmodus ...... via USB-kabel (meegelev.)

afmetingen 13.2 x 13.2 x 2.8 cm

RCQC2

optioneel

reservebatterij voor quadcopter ....RCQC2/SP1
4 propellers .... RCQC2/SP2
4 propellerbeschermers .... RCQC2/SP3

USB-laadkabel RCQC2/SP4

L+R reservemotoren ....RCQC2/SP5

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

R&TTE Verklaring van overeenstemming

Hierbij verklaart Velleman NV, dat dit type toestel [RCQC2] conform is met richtlijn 2014/53/EU.

Raadpleeg de volgende website voor de volledige tekst van de EU-conformiteitsverklaring: www.velleman.eu.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
