MODE D'EMPLOI KFZ 45211 A2 Koenic

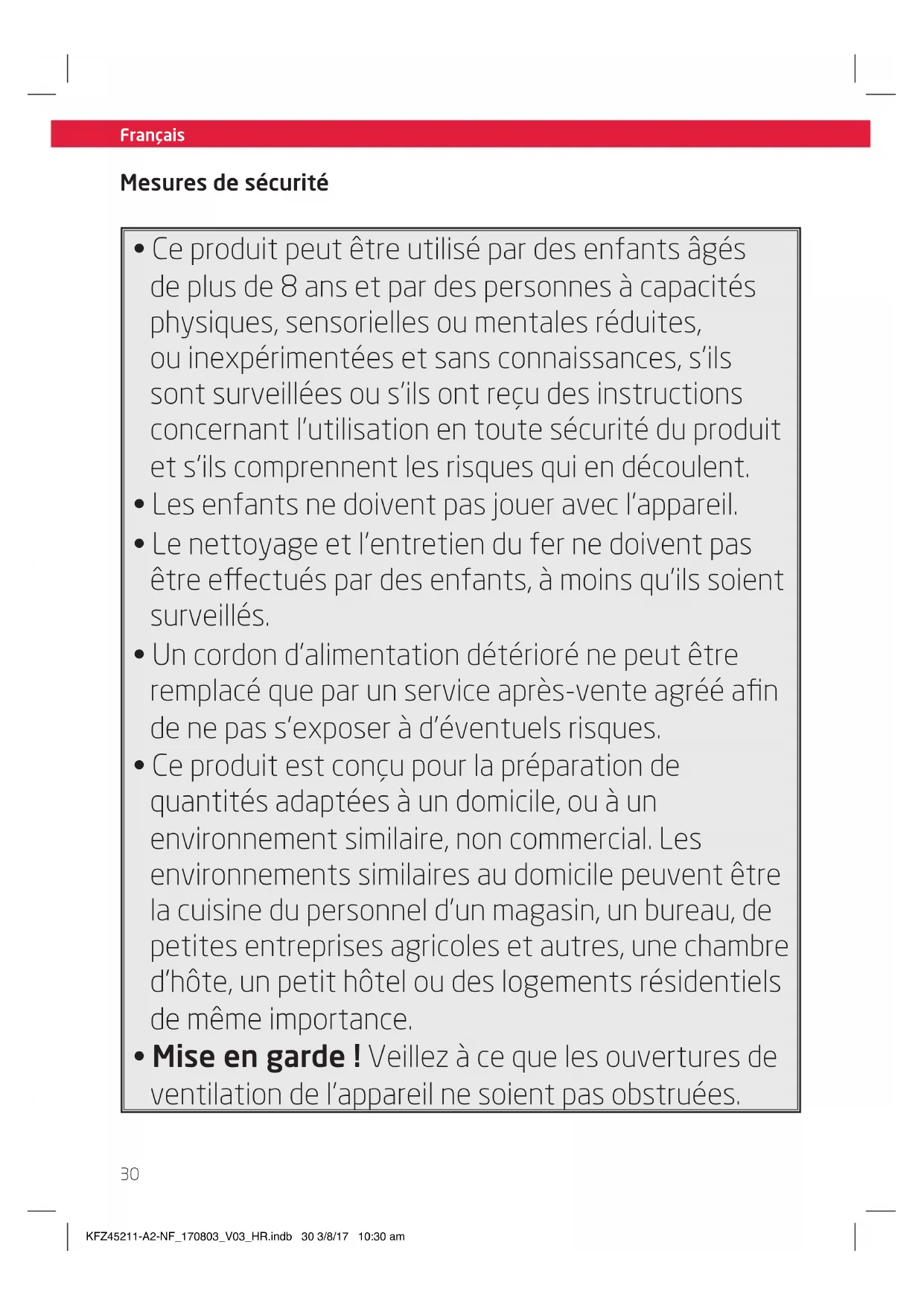

• Ce produit peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites, ou inexpérimentées et sans connaissances, s’ils sont surveillées ou s’ils ont reçu des instructions concernant l’utilisation en toute sécurité du produit et s’ils comprennent les risques qui en découlent.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien du fer ne doivent pas être eectués par des enfants, à moins qu’ils soient surveillés.

• Un cordon d’alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s’exposer à d’éventuels risques.

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d’un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d’hôte, un petit hôtel ou des logements résidentiels de même importance.

• Mise en garde! Veillez à ce que les ouvertures de ventilation de l’appareil ne soient pas obstruées. KFZ45211-A2-NF_170803_V03_HR.indb 30 3/8/17 10:30 amFrançais

• Mise en garde! N’utilisez pas d’appareils mécaniques ni d’autres moyens d’accélérer le dégivrage, à moins qu’ils ne soient recommandés par le fabricant.

• Mise en garde! N’endommagez pas le circuit du fluide frigorigène.

• Mise en garde! N’utilisez pas d’appareils électriques dans les compartiments de stockage alimentaire de l’appareil, à moins qu’ils ne soient du type recommandé par le fabricant.

• Ne stockez pas de substances explosives telles que des bouteilles d’aérosol contenant un gaz propulseur inflammable.

• La lampe n’est pas remplaçable.

• Suivez les instructions de la section Nettoyage et entretien.

• Attention: Le réfrigérant et le gaz d’isolation sont inflammables. Lorsque vous vous débarrassez de ce produit, veuillez le faire auprès d’un centre de tri spécialisé ou contactez votre vendeur. KFZ45211-A2-NF_170803_V03_HR.indb 31 3/8/17 10:30 amFrançais

1. Veuillez lire attentivement cette

notice avant d’utiliser votre appareil. Y figurent des informations importantes pour votre sécurité ainsi que pour l’utilisation et l’entretien de l’équipement.

2. Ne placez pas d’objets au-dessus du

3. N’immergez jamais les pièces

électriques de l’appareil dans l’eau au cours du nettoyage ou de l’utilisation. Ne passez jamais l’appareil sous l’eau courante.

4. Ne tentez en aucun cas de réparer

l’appareil par vos propres moyens. Pour toute intervention ou réparation, adressez-vous à un service après- vente agréé.

5. La tension du secteur doit

correspondre à celle indiquée sur la plaque signalétique.

6. Seul le débranchement de la fiche

électrique au niveau de la prise de courant peut interrompre l’alimentation de l’appareil par le secteur.

7. Évitez de détériorer le cordon

d’alimentation en le pliant ou par contact avec des angles vifs.

8. Veuillez tenir l’appareil, y compris

son cordon d’alimentation et sa fiche électrique, à l’écart de toute source de chaleur, telle qu’un poêle, une plaque chauante ou tout autre appareil/ équipement générant de la chaleur.

9. Pour débrancher l’appareil de la prise de

courant, tirez sur la fiche électrique et non pas sur le cordon.

10. Débranchez l’appareil lorsqu’il n’est pas

utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.

11. Utilisez cet appareil dans un lieu en

intérieur non humide et jamais à l’extérieur.

12. Cet appareil n’est pas destiné à l’utilisation

commerciale. Il est conçu pour usage domestique seulement.

13. Assurez-vous que les composants

électriques, les pièces sous tension et le cordon d’alimentation ne sont pas mouillés.

14. Utilisez uniquement les accessoires fournis

avec l’appareil ou recommandés par le fabricant !

15. Ne couvrez pas le produit pendant

l’utilisation. Risque d’incendie ! KFZ45211-A2-NF_170803_V03_HR.indb 32 3/8/17 10:30 am33 Français Félicitations! Merci d’avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future. Usage prévu Cet appareil convient uniquement pour la congélation des aliments. Toute autre utilisation peut entraîner des dommages sur l’appareil ou bien des blessures. Imtron GmbH n’assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant. Avant de l’utiliser pour la premiere fois Retirez soigneusement le produit et les accessoires de leur emballage d’origine. Il est conseillé de conserver l’emballage d’origine pour le rangement. Si vous souhaitez disposer de l’emballage d’origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local. Vérifiez que le contenu est complet et qu’il n’est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section Nettoyage et entretien. Contenu du produit 1 x Congélateur 1 x Jeu pour inverser les portes 1 x Bac à glaçons 1 x Mode d’emploi Liste des pièces

Contrôle de température et des fonctions avec écran

Achage de la température du congélateur

Interrupteur Marche/Arrêt /touche de confirmation ON/ 5S

Touche de réglage de la température Temp.Set

Achage de la fonction de congélation rapide

Achage du verrouillage des touches

Touche de fonction Func.Set

Compartiment à pizza

Charnière inférieure

Pieds réglables, avant

Cordon d'alimentation avec fiche

Compartiments du congélateur

Charnière supérieure

Bac à glaçons Accessoires Jeu pour inverser la porte (non illustrée) Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l’environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations. Les fluides frigorigenes doivent etre evacues et elimines par un specialiste qualifie en conformite avec les reglements federaux et locaux avant que l’appareil soit jete. KFZ45211-A2-NF_170803_V03_HR.indb 33 3/8/17 10:30 am34 Français Installation Remarque: L’installation doit être eectuée par au moins 2 personnes pour éviter tout danger. Fig.

Placez l’appareil sur une surface plane et stable. Laissez les distances minimales de tous les côtés. Fig.

La mise à niveau peut être réglée avec les pieds avant réglables. Fig.

Le congélateur est équipé de 6 tiroirs congélateurs et d’étagères en verre. Les quatre tiroirs inférieurs et les étagères en verre peuvent être enlevés. Si enlevés, de grandes ou de petites pièces (p. ex. des pièces de bœuf ou de petite pièces de porc) peuvent être stockées. Mode d’emploi Fig.

Branchez la fiche d’alimentation dans une prise secteur appropriée. Mode congélateur Fig.

Appuyez sur la touche de réglage de la température Temp.Set pour régler la température de -14 à -26° C par paliers de 1° C. Fig.

Fonctions supplémentaires Des fonctions supplémentaires peuvent être sélectionnées en appuyant sur la touche de fonction Func.Set. Sélectionnez la fonction de sorte que le symbole correspondant clignote et confirmez la sélection avec la touche de confirmation ON / 5S pour activer la fonction, le symbole correspondant est allumé en permanence. Pour arrêter la fonction, sélectionnez-la à nouveau afin que le symbole correspondant clignote et confirmez la sélection avec la touche de confirmation ON / 5S. Le symbole correspondant s’éteint. Eco - Fonction d’économie d’énergie: a) Si cette fonction est activée, le congélateur fonctionne automatiquement entre -14 et -18° C. Si une température plus basse est définie, la fonction est automatiquement réglée à-18 ° C lorsque la fonction est activée. La fonction d’économie d’énergie Eco ne peut pas être utilisée avec la fonction de congélation rapide S.Frz.. b) Si la température est réglée dans une plage de -23 à -26° C, elle sera automatiquement réglée sur -22° C après 56 heures pour économiser l’énergie. Les aliments ordinaires peuvent être conservés à -18° C. Plus la température est basse, plus la consommation d’énergie est élevée. S.Frz. - Fonction de congélation rapide: Utilisez cette fonction si de plus grandes quantités d’aliments doivent être congelés, si possible, activez cette fonctionnalité 30 minutes avant de congeler les aliments (p. ex. l’activer avant de faire vos courses). Si cette fonction est activée, le congélateur fonctionne avec une consommation d’énergie plus élevée pendant 56 heures. KFZ45211-A2-NF_170803_V03_HR.indb 34 3/8/17 10:30 am35 Français Fonction d’ Alarm : Si cette fonction est activée l’alarme sonore retentit, le symbole clignote et la température ache HH de 0° C et plus. Le signal d’alarme peut être désactivé en désactivant la fonction d’alarme. L’alarme s’arrête seulement lorsque la température descend au-dessous de 0° C. Child lock - verrouillage des touches : Si cette fonction est activée, aucun réglage ne peut être modifié. Toutefois, le verrouillage des touches peut être désactivé de la même manière qu’il est activé. Fig.

Pour allumer et éteindre le congélateur, maintenez l’interrupteur Marche/Arrêt ON / 5S enfoncé pendant au moins 5 secondes. Cela permet d’allumer et d’éteindre le congélateur sans utiliser la fiche secteur. Fig.

Si vous avez besoin de glaçons, remplissez le bac à glaçons avec la tasse à eau. Placez le bac à glaçons dans le congélateur et attendez plusieurs heures. Si le liquide est susamment congelé, tournez les boutons (a, b) vers la droite, puis relâchez-les, les glaçons tombent dans le plateau, si nécessaire secouer le bac à glaçons avec le plateau collecteur. Régler le côté des charnières Attention Assurez-vous que le congélateur est bien posé pendant le travail et qu’il ne peut pas s’incliner. Remarque :

• Si nécessaire, et si les locaux l’exigent, le montage des portes peut être modifié, pour ce faire, suivez toutes les instructions suivantes dans l’ordre donné.

• Les outils suivants sont nécessaires : Clé à douille de 8 mm, clé 8 mm, tournevis cruciforme, tournevis plat. En raison de l’unicité des outils appropriés, ceux-ci ne sont pas mentionnés séparément dans les instructions suivantes.

• Pour ce travail, un support de charnière et un couvercle diérents sont nécessaires, qui sont fournis avec l’appareil. Attention

• Débranchez la fiche secteur !

• Le montage doit être eectué par au moins 2 personnes pour éviter tout danger.

Retirez le capot supérieur. Si nécessaire, utiliser une carte ou une spatule en plastique pour détacher le capot.

Débranchez la fiche et la douille.

Pendant le dévissage, tenez la porte du réfrigérateur sinon elle pourrait être endommagée. Enlevez les trois vis de la charnière supérieure.

Détachez la porte et placez-la sur une surface douce et propre. KFZ45211-A2-NF_170803_V03_HR.indb 35 3/8/17 10:30 am36 Français

Enlevez le capuchon borgne sur le dessus du congélateur (utilisez une carte en plastique ou une spatule pour détacher le capuchon) et insérez-le dans les trous du côté droit.

Retirez le panneau avant et placez le câble comme indiqué.

S’assurer que la rampe d’éclairage LED est placée dans les guides et replacer le panneau avant devant.

Détachez les deux capuchons sur le dessus de la porte.

Insérez l’extrémité du câble dans le trou et fermez-le avec le capuchon borgne.

Tirez sur l’autre câble et fermez le trou avec le capuchon portant le presse-étoupe.

Détachez la plaque angulaire en bas de la porte et vissez-la de l’autre côté. Ne tournez pas la plaque métallique et notez que les petits trous doivent être placés sur les broches en plastique alors que le trou de vis et le trou taraudé doivent être alignés.

Dévissez les trois vis de la plaque de charnière inférieure et retirez-la. Si nécessaire, inclinez le congélateur pour obtenir un meilleur accès au côté inférieur.

Dévissez la goupille de charnière et revissez- la de l’autre côté.

Placez la plaque de charnière sur le côté gauche en position.

Vissez solidement la plaque de charnière.

Placez la porte sur la goupille de charnière inférieure.

Placez la porte en position. Prenez la charnière supplémentaire fournie et insérez la goupille de charnière dans le trou correspondant dans la porte. Tenez la plaque de charnière en position et vissez-la.

Branchez la fiche et la douille. Fixez le capuchon fourni sur la charnière, assurez- vous de ne pas endommager le câble.

Retirez les deux capuchons des rails de la poignée de porte.

Enlevez les deux vis cruciformes.

Tournez la poignée et placez-la en position après avoir retiré les capuchons borgnes de l’autre côté de la porte.

Placez les deux capuchons sur les rails de la poignée de la porte. Insérez les capuchons borgnes dans les trous qui sont maintenant visibles de l’autre côté. Attention Après avoir placé le congélateur debout sur ses pieds, attendez 24 heures avant de le brancher au secteur pour permettre au système de refroidissement de reprendre sa pleine capacité. KFZ45211-A2-NF_170803_V03_HR.indb 36 3/8/17 10:30 am37 Français Nettoyage et entretien Attention

• Débranchez l’appareil et laissez-le refroidir complétement avant de le nettoyer. Ne jamais plonger dans l’eau, les parties électriques de l’appareil pendant le nettoyage ou le fonctionnement. Ne jamais placer l’appareil sous l’eau courant.

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.

• N’utilisez jamais d’huile ni de graisse sur le joint de porte. Cela le rendrait poreux avec le temps.

• N’utilisez pas d’équipement de nettoyage à la vapeur. La vapeur pourrait entrer en contact avec les pièces électriques du produit, ce qui causerait un court-circuit.

• Nettoyez les surfaces extérieures de l’appareil avec un chion humide et puis essuyez-les soigneusement.

• Assurez-vous qu’aucun liquide ne pénètre à l’intérieur de l’appareil (par exemple, par le bouton).

• Essuyez le joint de porte à l’eau uniquement, puis séchez-le soigneusement.

• Les pièces amovibles, par exemple les étagères en verre, peuvent être enlevées pour le nettoyage. Conseils d’économie d’énergie

• Ne placez pas le produit à proximité d’une source de chaleur (radiateur ou poêle de cuisine, etc.).

• Assurer la circulation d’air libre autour du réfrigérateur et du congélateur.

• Si une couche de glace s’est formée, dégivrez l’appareil. Une épaisse couche de glace aecte la transmission du froid, donc la consommation d’énergie augmentera.

• Lorsque vous ouvrez et prenez de la nourriture, ouvrez la porte peu de temps. Une ouverture de porte plus courte provoque moins de formation de givre sur les parois du congélateur.

• Sélectionnez le réglage du régulateur de température en fonction de la quantité du produit contenue.

• Utilisez des tiroirs, des paniers ou des étagères pour ranger les aliments. Si l’énergie du produit est utilisée ecacement, la consommation d’énergie peut être minimisée. KFZ45211-A2-NF_170803_V03_HR.indb 37 3/8/17 10:30 am38 Français Mise hors service Si le réfrigérateur doit rester inutilisé pendant une longue période, il faut eectuer les opérations suivantes:

• Débranchez l’appareil.

• Nettoyez l’intérieur du compartiment congélateur et laissez-le sécher.

• Nettoyez soigneusement tous les accessoires (contenants de légumes, compartiments de porte, étagères en verre, etc.)

• Laissez la porte ouverte pour éviter la formation d’odeurs et de moisissures désagréables. Caractéristiques Tension : 220-240 V~ Fréquence : 50 Hz Courant nominal : 1,5 A Consommation d’énergie kWh/24h : 0,625 kWh/an : 228 Température ambiante : 10°C-43°C Capacité nette du : 226 L congélateur Dimensions (HxWxD) : 1671x600x640 mm Profondeur avec : 1200 mm porte ouverte Ce produit est destiné à être utilise dans des classes climatiques de SN à T Classe climatique Temperature ambiante SN +10 to +32 °C S +16 to +32 °C ST +18 to +38 °C T +18 to +43 °C Dépannage En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus tels indiqués dans Solutions, veuillez contacter votre fabricant. Problème Causes possibles Solution L’appareil ne fonctionne pas

• Alimentation interrompue •Vérifiez la source d’alimentation La température dans les compartiments n’est pas assez basse.

• La porte n’est pas bien fermée ou elle est ouverte trop souvent.

• Réarrangez les aliments pour que la porte puisse être bien fermée.

• La température ambiante est inférieure à 10 ° C ou supérieure à 43 ° C

• Le produit est destiné à être utilisé dans une température ambiante comprise entre 10 ° C et 43 ° C La lampe intérieure ne s’allume pas

• La lampe est défectueuse •Contactez de service clientèle KFZ45211-A2-NF_170803_V03_HR.indb 38 3/8/17 10:30 amItaliano

Nom du fournisseur Nom du marque Imtron KOENIC b Référence du modèle KFZ 45211 A2 NF c Catégorie du modèle d’appareil de réfrigération ménager 8 d Classe d’ecacité énergétique A++ e Label écologique de l’Union européenne --

Consommation d’énergie annuelle (AE C ) en kWh par an Consommation d’énergie de 228 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d’essai normalisées. La consommation d’énergie réelle dépend des conditions d’utilisation et de l’emplacement de l’appareil.

• Le cas échéant, nombre d’étoiles applicable 226L

h Température de conception des «compartiments de type autre» --

Mention «Sans givre» pour le ou les compartiments correspondants Compartiment de congélation

Autonomie de “X” h, définie comme la durée de montée en température

k Pouvoir de congélation, exprimé en kg/24 h 18

Classe climatique: W [classe climatique]. SN,N,ST,T Cet appareil est conçu pour être utilisé à une température ambiante comprise entre +10 °C et +43 °C m Émissions acoustiques dans l’air, exprimées en dB(A) re 1 pW 40 n Si le modèle est un appareil intégrable (oui/non) Non KFZ45211-A2-NF_170803_V03_HR.indb 60 3/8/17 10:30 am61 Italiano Scheda prodotto
