KFZ 45211 A2 - Congelador Koenic - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO KFZ 45211 A2 Koenic

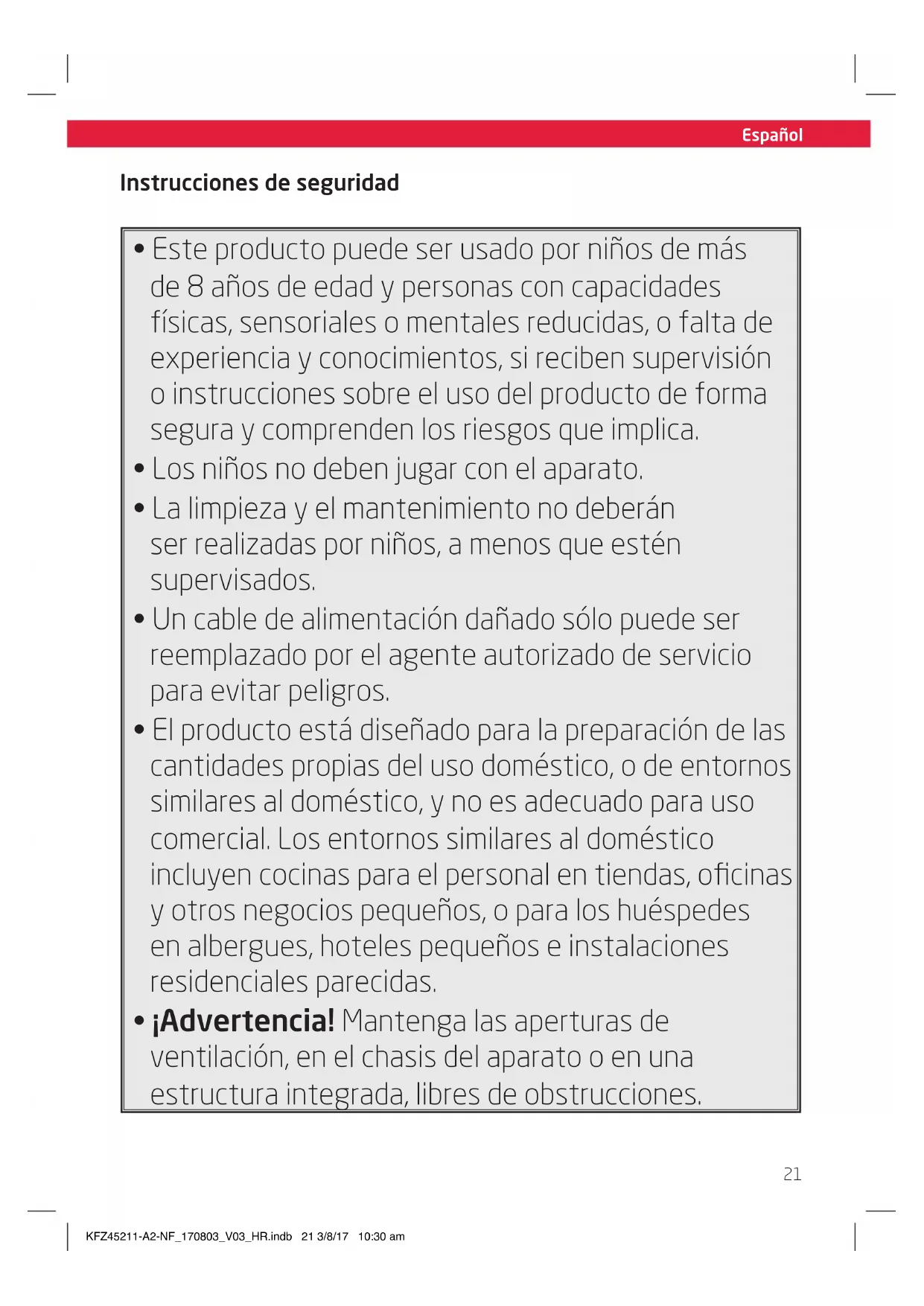

Instrucciones de seguridad

• Este producto puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del producto de forma segura y comprenden los riesgos que implica.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento no deberán ser realizadas por niños, a menos que estén supervisados.

• Un cable de alimentación dañado sólo puede ser reemplazado por el agente autorizado de servicio para evitar peligros.

• El producto está diseñado para la preparación de las cantidades propias del uso doméstico, o de entornos similares al doméstico, y no es adecuado para uso comercial. Los entornos similares al doméstico incluyen cocinas para el personal en tiendas, oficinas y otros negocios pequeños, o para los huéspedes en albergues, hoteles pequeños e instalaciones residenciales parecidas.

• ¡Advertencia! Mantenga las aperturas de ventilación, en el chasis del aparato o en una estructura integrada, libres de obstrucciones. KFZ45211-A2-NF_170803_V03_HR.indb 21 3/8/17 10:30 amEspañol

Instrucciones de seguridad

• ¡Advertencia! No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación que no sean recomendados por el fabricante.

• ¡Advertencia! No dañe el circuito refrigerante.

• ¡Advertencia! No use productos eléctricos dentro de los compartimientos de almacenamiento de alimentos del producto a menos que sean de un tipo recomendado por el fabricante.

• No guarde sustancias explosivas, como aerosoles con propelente inflamable, en este producto.

• La luz no puede sustituirse.

• Siga las instrucciones del capítulo Limpieza y cuidados.

• ¡Advertencia! los gases refrigerante y de soplado son inflamables. Cuando deseche el producto, hágalo solamente en un centro autorizado de eliminación de desechos o póngase en contacto con el agente de servicio. KFZ45211-A2-NF_170803_V03_HR.indb 22 3/8/17 10:30 amEspañol

Instrucciones de seguridad

1. Lea este manual completamente antes

del primer uso. Contiene información importante para su seguridad así como para el uso y el mantenimiento del equipo.

2. No coloque objetos sobre el producto.

3. Nunca sumerja las partes eléctricas del

producto en agua durante la limpieza ni el manejo. Nunca mantenga el producto bajo agua corriente.

4. Bajo ninguna circunstancia intente reparar

el producto usted mismo. Para recibir asistencia y reparaciones, consulte a un agente autorizado de servicio.

5. El voltaje de la red debe coincidir con la

información de la etiqueta de valores nominales del producto.

6. Sólo desenchufe del enchufe de la toma

de alimentación para separar el producto completamente de la red.

7. Evite daños en el cable de alimentación que

podrían ser causados por torceduras o el contacto con rincones afilados.

8. Mantenga este producto incluido el

cable de alimentación y el enchufe de alimentación lejos de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.

9. Sólo desenchufe de la toma de

alimentación tirando del propio enchufe. No tire del cable.

10. Desenchufe el producto cuando el producto

no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.

11. Utilice este producto sólo en zonas

interiores secas y nunca fuera.

12. Este producto no ha sido diseñado para uso

comercial. Ha sido diseñado exclusivamente para uso doméstico.

13. Asegúrese de que los componentes

eléctricos, las piezas con alimentación y el cable de alimentación no se mojen.

14. Use exclusivamente accesorios incluidos

con el dispositivo o recomendados por el fabricante.

15. No cubra el producto durante el uso. ¡Riesgo

de incendio!. KFZ45211-A2-NF_170803_V03_HR.indb 23 3/8/17 10:30 am24 Español Felicidades! Gracias por adquirir un producto KOENIC. Lea atentamente este manual y consérvelo como referencia en el futuro. Uso pretendido Este producto solo es adecuado para congelar alimentos. Cualquier otro uso puede resultar en daños para el aparato o en lesiones. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una finalidad distinta a la especificada por el fabricante. Antes del primer uso Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local. Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición. Tras desembalarlo, consulte el capítulo Limpieza y cuidados. Contenido 1 x Congelador 1 x Set para invertir las puertas 1 x Set para hacer cubitos de hielo 1 x Manual de usuario Lista de piezas

Control de temperatura y de función con pantalla

Indicador de la temperatura del congelador

Interruptor de ENCENDIDO/APAGADO/ Tecla de confirmación ON/ 5S

Tecla de ajuste de temperatura Temp.Set

Indicador de la función de congelación rápida

Indicador de bloqueo de teclas

Tecla de función Func.Set

Cable de alimentación con enchufe

Set para hacer cubitos de hielo Accesorios Set para invertir la puerta (no se muestra) No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información. Los refrigerantes deben ser extraidos y desechados por un especialista autorizado de conformidad con las leyes federales y locales antes de desechar el aparato. KFZ45211-A2-NF_170803_V03_HR.indb 24 3/8/17 10:30 am25 Español Instalación Nota: La instalación deberían realizarla al menos dos personas para evitar peligros. Fig.

Coloque la unidad en una superficie plana y estable. Mantenga las distancias mínimas por todos los lados. Fig.

El desnivel se puede compensar con la pata frontal ajustable. Fig.

El congelador está equipado con seis cajones y repisas de cristal. Los cuatro cajones y las repisas inferiores se pueden extraer, de forma que se puedan almacenar tanto piezas grandes como pequeñas (p. ej. patas de res o una falda de cerdo pequeña). Funcionamiento Fig.

Conecte el enchufe en una toma de corriente apropiada. Modo congelador Fig.

Presione la tecla de ajuste de temperatura Temp.Set para ajustar la temperatura entre -14 y -26 °C en intervalos de 1 °C. Fig.

Funciones adicionales Se pueden seleccionar funciones adicionales presionando la tecla de función Func.Set. Seleccione la función para que el símbolo correspondiente parpadee y confirme la selección con la tecla de confirmación ON / 5S para activar la función. El símbolo correspondiente permanecerá encendido. Para detener la función, selecciónela de nuevo para que el símbolo correspondiente parpadee y confirme la selección con la tecla de confirmación ON/ 5S. El símbolo correspondiente se apagará. Eco - Función de ahorro de energía: a) Si esta función está activada, el congelador funcionará automáticamente entre -14 y -18 °C. Si está establecida una temperatura inferior, esta se ajusta automáticamente a -18 °C cuando la función se activa. La función de ahorro de energía Eco no se puede utilizar junto con la función de congelación rápida S.Frz.. b) Si la temperatura está establecida en un rango entre -23 y -26 °C, se ajustará automáticamente a -22 °C después de 56 horas para ahorrar energía. Los alimentos comunes pueden almacenarse a -18 °C. Cuanto menor sea la temperatura, mayor será el consumo de energía. S.Frz. - Función de congelación rápida: Use esta función si necesita congelar grandes cantidades de comida. Si es posible, active esta función 30 minutos antes de congelar la comida (p. ej. antes de ir a comprar). Si se activa esta función, el congelador consumirá más energía durante 56 horas. KFZ45211-A2-NF_170803_V03_HR.indb 25 3/8/17 10:30 am26 Español Función Alarm : Si se activa esta función, sonará una alarma, parpadeará el símbolo y en la temperatura se mostrará HH si está por encima de los 0°C. La alarma se puede apagar desactivando la función de alarma. La situación de alarma terminará solo cuando la temperatura baje de 0 °C. Child lock - Bloqueo de teclas: Si se activa esta función, no se podrá modificar ningún ajuste. Sin embargo, el bloqueo de teclas se puede desactivar del mismo modo que se activa. Fig.

Para encender o apagar el congelador, mantenga pulsado el interruptor de ENCENDIDO/APAGADO ON / 5S Sdurante unos 5 segundos. Esto permite encender y apagar el congelador sin desenchufarlo. Fig.

Si necesita cubitos de hielo, rellene con agua la bandeja para hacer cubitos usando la pala. Coloque la máquina de hielo en el congelador y espere varias horas. Si el líquido está lo suficientemente congelado, gire los mandos (a, b) hacia la derecha y, luego, suéltelos. Los cubitos de hielo caerán en la bandeja. Si es necesario, agite la máquina de hielo junto con la bandeja. Ajustar el lado de las bisagras Atención Asegúrese de que el congelador está firme y no se inclina mientras trabaja. Nota:

• Si es necesario, y si el sitio lo requiere, se puede cambiar el montaje de las puertas. Para ello, siga las instrucciones como se indica a continuación.

• Necesitará las siguientes herramientas: Llave de tubo de 8 mm, llave inglesa de 8 mm, destornillador de estrella, destornillador plano. Debido a la singularidad de las herramientas apropiadas, estas no se especifican en las instrucciones siguientes.

• Para esta tarea se necesitan un soporte para la bisagra y una tapa diferentes, las cuales se proporcionan con la unidad. Precaución

• ¡Desenchufe el congelador!

• El montaje deberían realizarlo al menos dos personas para evitar peligros.

Quite la tapa superior. Si es necesario, use una tarjeta de plástico o una espátula para aflojar la tapa.

Desenchufe el conector.

Mientras desatornilla, sujete la puerta del congelador o se podría dañar. Extraiga los tres tornillos de la bisagra superior.

Extraiga el tapón ciego de la parte superior del congelador (use una tarjeta de plástico o una espátula para aflojar el tapón) e insértelo en los orificios del lado derecho.

Retire el panel frontal y coloque el cable como se muestra.

Asegúrese de que la barra de luz LED está situada en las guías y coloque de nuevo el panel frontal en su sitio.

Retire los dos tapones de la parte superior de la puerta.

Introduzca el extremo del cable en el orificio y ciérrelo con el tapón ciego.

Saque el otro cable y tape el orificio con el pasador del cable.

Retire la placa angular de la parte inferior de la puerta y atorníllela en el otro lado. No gire la placa de metal y tenga en cuenta que los orificios pequeños deben colocarse en los pasadores de plástico, mientras que el orificio del tornillo y el orificio roscado deben estar alineados.

Afloje los tres tornillos de la bisagra inferior y retírela. Si es necesario, incline el congelador para acceder mejor a la parte inferior.

Desatornille el eje de la bisagra y atorníllelo en el otro lado.

Coloque la placa de la bisagra en su posición en el lado izquierdo.

Coloque la puerta sobre el eje de la bisagra inferior.

Mantenga la puerta en su posición. Coja la bisagra adicional que se incluye e inserte el eje de la bisagra en el orificio correspondiente de la puerta. Mantenga la placa de la bisagra en posición y atorníllela.

Enchufe el conector. Fije la tapa en la bisagra, asegúrese de no dañar el cable.

Retire los dos tapones de los raíles del asa de la puerta.

Extraiga los dos tornillos de estrella.

Gire el asa y colóquela en posición después de quitar los tapones ciegos del otro lado de la puerta.

Coloque los dos tapones de los raíles del asa de la puerta. Inserte los tapones ciegos en los orificios que se han quedado visibles en el otro lado. Precaución Después de colocar el congelador derecho sobre las patas, espere 24 horas antes de enchufarlo a la toma de corriente para permitir que el sistema de refrigeración recupere su capacidad máxima. KFZ45211-A2-NF_170803_V03_HR.indb 27 3/8/17 10:30 am28 Español Limpieza y mantenimiento Atención

• Desenchufe el producto y déjelo enfriar por completo antes de limpiarlo. No sumerja nunca las piezas eléctricas del producto en agua durante la limpieza o el uso. No aguante nunca el producto bajo agua corriente.

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o afilados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las superficies.

• No use nunca aceite ni grasa en el sellado de la puerta. Haría que el producto se volviera poroso eventualmente.

• No use equipos de limpieza con vapor. El vapor podría entrar en contacto con piezas eléctricas del producto y provocar un cortocircuito.

• Limpie las superficies exteriores del dispositivo con un paño húmedo y después séquelas completamente.

• Asegúrese de que no entre agua en el producto (por ejemplo, por el interruptor).

• Limpie el sellado de la puerta solamente con agua limpia y séquelo por completo después.

• Las piezas extraíbles, como los estantes de cristal, pueden sacarse para limpiarlos. Recomendaciones para ahorrar energía

• No ponga el producto cerca de fuentes de calor (radiador, fogones, etc.).

• Asegúrese de que pase aire sin obstrucciones alrededor del frigorífico y el congelador.

• Si se ha acumulado una capa de hielo, descongele la unidad. Una capa gruesa de hielo afecta a la transmisión del frío, con lo que aumenta el consumo de energía.

• Cuando abra y retire alimentos, abra la puerta poco tiempo. Un tiempo menor de apertura de la puerta causa una acumulación menor de hielo en las paredes del congelador.

• Seleccione la posición del regulador de temperatura según la cantidad de contenido del producto.

• Use cajones, cestos o estantes para guardar los alimentos. Si se usa de forma eficiente la energía del producto puede minimizarse el consumo energético. KFZ45211-A2-NF_170803_V03_HR.indb 28 3/8/17 10:30 am29 Español Desmantelado Si se produce una interrupción prolongada durante el uso del frigorífico, deben seguirse estos pasos:

• Desenchufe el producto.

• Limpie el interior del compartimiento del frigorífico y déjelo secar.

• Limpie cuidadosamente todos los accesorios (recipientes de verduras, compartimientos de puerta, estantes de cristal, etc.).

• Deje abierta la puerta para evitar que se formen olores desagradables y moho. Especificaciones Tensión : 220-240 V~ Frecuencia : 50 Hz Corriente nominal : 1,5 A Consumo kWh/24h : 0,625 kWh/año : 228 Temperatura ambiente : 10°C-43°C Capacidad neta del : 226 L congelador Dimensiones (HxWxD) : 1671x600x640 mm Profundidad con la : 1200 mm puerta abierta Este producto está destinado a ser utilizado en clases climáticas de SN a T Clase climática Temperatura ambiente SN +10 to +32 °C S +16 to +32 °C ST +18 to +38 °C T +18 to +43 °C Resolución de problemas Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en Solución, contacte con el fabricante. Problema Causas posibles Solución El producto no funciona •Suministro de corriente interrumpido

• Compruebe el suministro de corriente La temperatura de los compartimientos no es suficientemente baja.

• La puerta no está firmemente cerrada o se abre demasiado a menudo.

• Vuelva a colocar los alimentos de forma que pueda cerrarse firmemente la puerta.

• La temperatura ambiente es inferior a 10 °C o superior a 43 °C

• El producto ha sido diseñado para funcionar con una temperatura ambiente entre 10 °C y 43 °C La luz interior no se enciende

Nombre del proveedor Marca comercial del proveedor Imtron KOENIC b Identificación del modelo KFZ 45211 A2 NF c Categoría del modelo de aparato de refrigeración doméstico 8 d Clase de eficiencia energética A++ e Etiqueta ecológica de la Unión Europea --

Consumo de energía anual (AE C ) en kWh/año Consumo de energía 228 kWh/año, según los resultados obtenidos en la prueba estándar de 24 horas; el consumo de energía real depende de las condiciones de uso del aparato y de su localización

• Volumen útil de cada compartimento

• Clasificación por estrellas aplicable 226L

h Temperatura de diseño de «otros compartimentos --

La indicación «libre de escarcha» para el compartimento o compartimentos pertinentes Compartimento de congelación j Autonomía de “X” h, esto es, período de subida de la temperatura 14 k Capacidad de congelación en kg/24 h 18

Clase climática SN,N,ST,T Este aparato está destinado a ser utilizado en una temperatura ambiente entre +10 °C e +43 °C m Emisiones de ruido acústico aéreo expresado en dB(A) re1 pW, 40 n Si el modelo está destinado a ser un aparato encastrado (si/no) No KFZ45211-A2-NF_170803_V03_HR.indb 59 3/8/17 10:30 am60 Français Fiche produit
