MANUALE UTENTE KFZ 45211 A2 Koenic

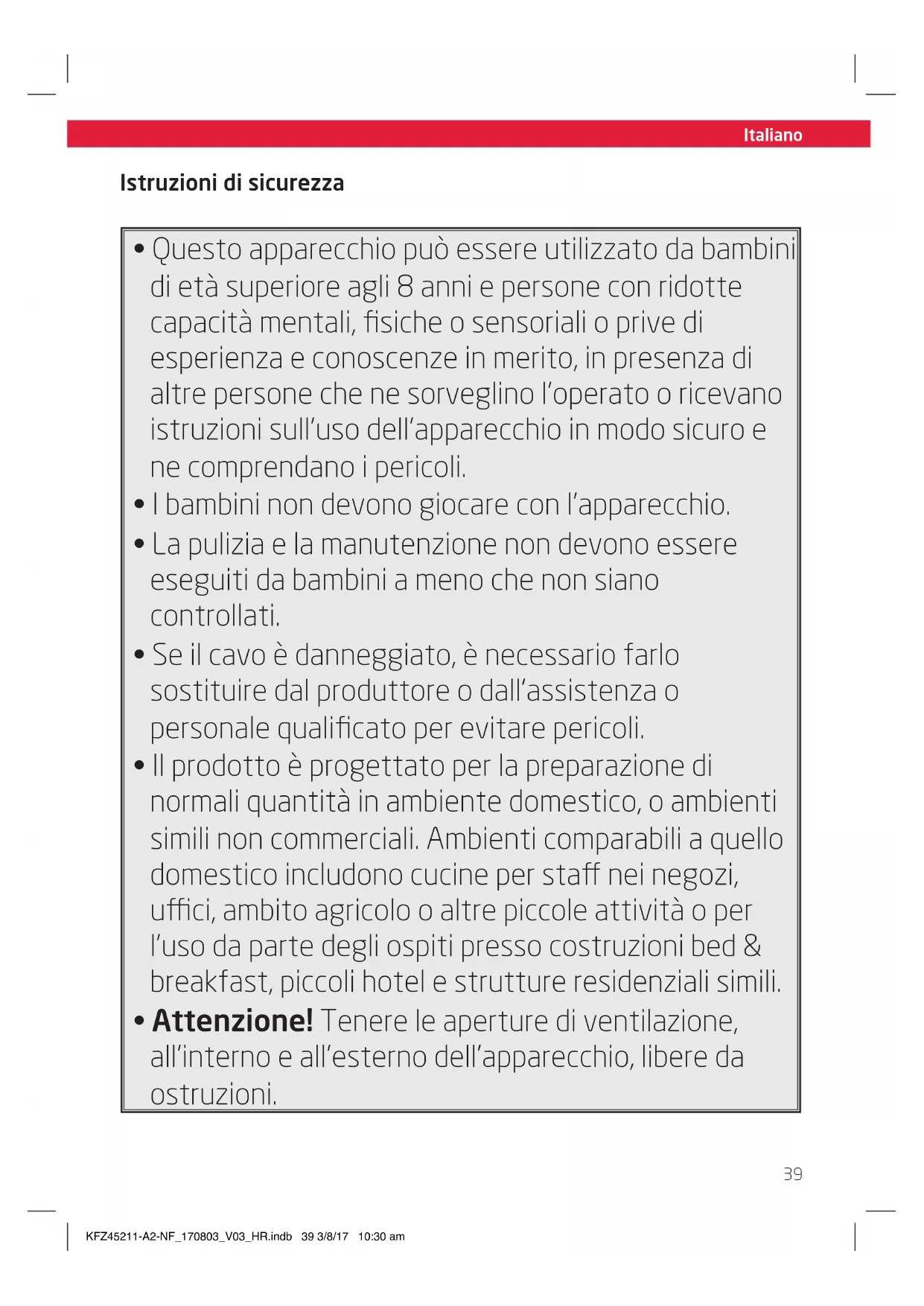

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.

• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall’assistenza o personale qualificato per evitare pericoli.

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per sta nei negozi, uci, ambito agricolo o altre piccole attività o per l’uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.

• Attenzione! Tenere le aperture di ventilazione, all’interno e all’esterno dell’apparecchio, libere da ostruzioni. KFZ45211-A2-NF_170803_V03_HR.indb 39 3/8/17 10:30 amItaliano

Istruzioni di sicurezza

• Attenzione! Non usare mezzi meccanici o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

• Attenzione! Non danneggiare il circuito del refrigerante.

• Attenzione! Non usare apparecchi elettrici nei compartimenti per gli alimenti del prodotto a meno che non siano del tipo raccomandato dal produttore.

• Non mettere sostanze esplosive come bombolette per l’aerosol contenenti propellente infiammabile in questo prodotto.

• La lampada non è sostituibile.

• Seguire le istruzioni nel capitolo Pulizia e cura.

• Avvertenza: Il gas di rareddamento e di isolamento sono infiammabili. Quando si smaltisce il prodotto, farlo solo presso un centro di smaltimento autorizzato o contattare il responsabile dell’assistenza. KFZ45211-A2-NF_170803_V03_HR.indb 40 3/8/17 10:30 amItaliano

Istruzioni di sicurezza

1. Leggere con cura questo manuale prima

dell’uso. Contiene importanti informazioni per la sicurezza, nonché indicazioni di funzionamento e manutenzione.

2. Non posizionare alcunché sopra il prodotto.

3. Non immergere mai le parti elettriche in acqua

durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

4. Non riparare mai da soli il dispositivo. Per

assistenza e riparazioni, contattare un centro autorizzato.

5. Il voltaggio deve corrispondere alle

informazioni presenti sull’etichetta del modello del prodotto.

6. Scollegare la corrente tirando dalla spina dalla

7. Evitare guasti del cavo di alimentazione

causati da calpestamento o contatto con angoli taglienti.

8. Conservare il dispositivo e il cavo di

alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

9. Tirare sempre la spina e non il cavo di

alimentazione. Non tirare mai dal cavo.

10. Scollegare il dispositivo se non in uso, prima

di montare o smontare accessori e prima di pulirlo.

11. Usare questo prodotto in ambienti chiusi e

12. Questo prodotto non è previsto per scopo

commerciale. E’ progettato esclusivamente per uso domestico.

13. Assicurarsi che i componenti elettrici, le

parti alimentate da corrente e il cavo di alimentazione non si bagnino.

14. Usare esclusivamente accessori forniti con

il dispositivo o raccomandati dal produttore!

15. Non coprire il prodotto quando è in

funzione. Pericolo di incendio! KFZ45211-A2-NF_170803_V03_HR.indb 41 3/8/17 10:30 am42 Italiano Congratulazioni! Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione. Uso previsto Questo prodotto è adatto solo per congelare alimenti. Qualsiasi altro uso può danneggiare il prodotto e causare lesioni. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri , o per usi del prodotto che non rispondono alle finalità indicate dal costruttore. Prima messa in funzione Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l’eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. Contenuto 1 x Congelatore 1 x Set per invertire gli sportelli 1 x set per la produzione di cubetti di ghiaccio 1 x Manuale utente Elenco delle parti

controllo temperatura e funzione con display

Display della temperatura del congelatore

Display Modalità Eco

Interruttore ON/OFF/ tasto di conferma ON/ 5S

Tasto di impostazione della temperatura Temp.Set

Display funzione di congelamento rapido

Display funzione blocco tasti

Tasto funzione Func.Set

Maniglia dello sportello

Piedini anteriori regolabili

Cavo di alimentazione con spina

Scomparti del congelatore

Paletta per ghiaccio

Set per la produzione di cubetti di ghiaccio Accessori Set per invertire lo sportello (non mostrato) Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. I refrigeranti devono essere scaricati e smaltiti da uno specialista qualificato in conformità alle normative federali e locali prima che l’apparecchio venga raschiato. KFZ45211-A2-NF_170803_V03_HR.indb 42 3/8/17 10:30 am43 Italiano Installazione Nota: L’installazione deve essere eseguita da almeno 2 persone per evitare pericoli. Fig.

Posizionare l’unità su una superficie piana e stabile. Mantenere le distanze minime da tutti i lati. Fig.

L’irregolarità del piano può essere compensata con i piedini anteriori regolabili. Fig.

Il congelatore è dotato di 6 cassetti e ripiani in vetro. I quattro cassetti inferiori e i ripiani in vetro possono essere rimossi. Rimuovendoli, possono trovare spazio pezzi grandi o piccoli (ad esempio zampe di manzo o piccoli tagli di maiale). Funzionamento Fig.

Inserire la spina di alimentazione in una presa di corrente appropriata. Modalità congelatore Fig.

Premere il tasto di impostazione della temperatura Temp.Set per regolare la temperatura tra -14 e -26 °C in incrementi di 1 °C. Fig.

Funzioni aggiuntive È possibile selezionare funzioni aggiuntive premendo il tasto Func. Set. Selezionare la funzione in modo che il simbolo corrispondente lampeggi e confermare con il tasto ON / 5S per attivare la funzione. Il simbolo corrispondente è sempre acceso. Per interrompere la funzione, selezionarla nuovamente in modo che il simbolo corrispondente lampeggi e confermare la selezione con il tasto ON / 5S. Il simbolo corrispondente si spegne. Eco - Funzione di risparmio energetico: a) Se questa funzione è attiva, il congelatore funziona automaticamente tra -14 e -18 ° C. Se viene impostata una temperatura inferiore, la funzione viene impostata automaticamente a -18 °C quando la funzione è attivata.La funzione di risparmio energetico Eco non può essere utilizzata insieme alla funzione di congelamento rapido S.Frz.. b) Se la temperatura è impostata in un intervallo tra -23 e -26 °C, viene automaticamente impostata su -22 °C dopo 56 ore per risparmiare energia. I cibi normali possono essere conservati a -18 °C. Minore è la temperatura, maggiore è il consumo energetico. S.Frz. - Funzione di congelamento rapido: Utilizzare questa funzione se si desidera congelare maggiori quantità di cibo. Se possibile, attivare questa funzione 30 minuti prima di congelare il cibo (ad es. attivarla prima di far la spesa). Se questa funzione è attivata, il congelatore funziona con consumi energetici più elevati per 56 ore. KFZ45211-A2-NF_170803_V03_HR.indb 43 3/8/17 10:30 am44 Italiano Funzione Alarm (Allarme): Se questa funzione è attiva, suona un allarme acustico, il simbolo lampeggia e viene visualizzata la temperatura HH a partire da 0 °C e superiore. Il segnale di allarme può essere disattivato disabilitando la relativa funzione. La condizione di allarme viene interrotta solo quando la temperatura scende sotto 0 °C. Child lock - Blocco tastiera (per bambini): Se questa funzione è attivata, non è possibile modificare le impostazioni. Tuttavia, il blocco può essere disattivato allo stesso modo in cui è stato attivato. Fig.

Per accendere e spegnere il congelatore, tenere premuto l’interruttore ON/ OFF ON / 5S per almeno 5 secondi. Ciò consente di accendere e spegnere il congelatore senza agire sulla spina elettrica. Fig.

Se si ha bisogno di cubetti di ghiaccio, riempire d’acqua il vassoio dei cubetti con la tazza. Mettere il contenitore dei cubetti di ghiaccio nel congelatore e attendere alcune ore. Se il liquido è sucientemente congelato, ruotare le manopole (a, b) verso destra e rilasciarle. I cubetti di ghiaccio cadono nel vassoio. Se necessario scuotere il contenitore insieme al vassoio di raccolta. Regolare il lato delle cerniere Attenzione Assicurarsi che il congelatore sia ben stabile durante il funzionamento e non possa rovesciarsi. Nota:

• Se necessario, e se il locale lo richiede, è possibile modificare il senso di montaggio delle portiere. Allo scopo, seguire tutte le istruzioni riportate di seguito nell’ordine previsto.

• Sono necessari i seguenti utensili: Chiave a brugola 8 mm, chiave 8 mm, cacciavite phillips, cacciavite piatto. A causa dell’unicità degli utensili appropriati, questi non vengono menzionati separatamente nelle seguenti istruzioni.

• Per questo lavoro sono necessari un diverso supporto e una diversa copertura delle cerniere, forniti con l’unità. Attenzione

• Staccare la spina dalla presa!

• L’installazione deve essere eseguita da almeno 2 persone per evitare pericoli.

Togliere il coperchio superiore. Se necessario, utilizzare una scheda di plastica o una spatola per allentare la copertura.

Durante lo svitamento tenere la porta del frigorifero per evitare che venga danneggiata. Rimuovere le tre viti della cerniera superiore.

Rimuovere il tappo cieco sulla parte superiore del congelatore (utilizzare una scheda di plastica o una spatola per allentarlo) e inserirlo nei fori sul lato destro.

Estrarre il pannello anteriore e posizionare il cavo come mostrato.

Assicurarsi che la barra luminosa a LED sia posizionata nelle guide e fissare nuovamente il pannello alla parte anteriore.

Allentare i due cappucci sulla parte superiore dello sportello.

Inserire l’estremità del cavo nel foro e chiuderla con il tappo cieco.

Estrarre l’altro cavo e chiudere il foro con il tappo con la ghiera del cavo.

Allentare la piastra angolata sul fondo dello sportello e avvitarla dall’altra parte. Non girare la piastra metallica e notare che i piccoli fori devono essere posizionati sui perni di plastica mentre il foro della vite e il foro passante devono essere allineati.

Allentare le tre viti della piastra della cerniera inferiore e rimuoverla. Se necessario, inclinare il congelatore per avere un migliore accesso al lato inferiore.

Svitare il perno della cerniera e avvitarlo sull’altro lato.

Posizionare la piastra della cerniera sul lato sinistro.

Serrare a fondo la piastra della cerniera.

Posizionare lo sportello sul perno della cerniera inferiore.

Mantenere lo sportello in posizione. Prendere la cerniera aggiuntiva fornita e inserire il perno della cerniera nel foro corrispondente dello sportello. Tenere la piastra della cerniera in posizione e avvitarla.

Collegare la spina alla presa. Fissare il cappuccio fornito sulla cerniera, assicurarsi di non danneggiare il cavo.

Estrarre i due cappucci dalle rotaie della maniglia dello sportello.

Rimuovere le due viti a croce.

Ruotare la maniglia e posizionarla dopo aver rimosso i tappi ciechi sull’altro lato dello sportello.

Avvitare la maniglia.

Posizionare i due cappucci dalle rotaie della maniglia dello sportello. Inserire i tappi ciechi nei fori che ora sono visibili dall’altra parte. Attenzione Dopo aver posizionato il congelatore in posizione verticale, attendere 24 ore prima di collegarlo alla rete per consentire al sistema di rareddamento di riprendere la sua piena capacità. KFZ45211-A2-NF_170803_V03_HR.indb 45 3/8/17 10:30 am46 Italiano Pulizia e manutenzione Attenzione

• Scollegare il prodotto e lasciarlo rareddare completamente prima di pulirlo. Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la superficie.

• Non usare mai olio o grasso sulla guarnizione della porta. Col tempo la renderà porosa.

• Non usare sistemi di pulizia a vapore. Il vapore potrebbe venire a contatto con parti elettriche del prodotto, causando un corto circuito.

• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente.

• Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire la guarnizione della porta solo con acqua, e poi asciugarla accuratamente.

• Le parti amovibili, ad es. ripiani in vetro, possono essere asportate per la pulizia. Consigli per il risparmio energetico

• Non posizionare il prodotto in prossimità di fonti di calore (radiatore o cucina, ecc.)

• Assicurarsi che l’aria fluisca senza ostacoli attorno al frigorifero e al freezer.

• Se si è formato del ghiaccio, sbrinare l’apparecchio. Uno spesso strato di ghiaccio influisce sulla trasmissione del freddo, aumentando così il consumo energetico.

• Quando si apre l’apparecchio per prendere fuori gli alimenti, aprire lo sportello per breve tempo solamente. Un minor tempo d’apertura dello sportello porta ad un minor deposito di ghiaccio sulle pareti del freezer.

• Selezionare l’impostazione del regolatore della temperatura secondo la capacità di riempimento del prodotto.

• Usare cassetti, cestini o ripiani per conservare gli alimenti. Se l’energia del prodotto viene usata in modo eciente, il consumo energetico può essere ridotto al minimo. KFZ45211-A2-NF_170803_V03_HR.indb 46 3/8/17 10:30 am47 Italiano Smantellamento Se si dovesse verificare un arresto più lungo durante il funzionamento del frigorifero, si devono eseguire i seguenti passaggi:

• Scollegare il prodotto.

• Svuotare il prodotto.

• Pulire l’interno dello scomparto del freezer e lasciare asciugare.

• Pulire facendo attenzione, tutti gli accessori (cassetti per le verdure, scomparti dello sportello, ripiani in vetro, ecc.)

• Lasciare lo sportello aperto per evitare la formazione di odori spiacevoli e di umidità. Caratteristiche Tensione : 220-240 V~ Frequenza : 50 Hz Corrente nominale : 1,5 A Consumo di energia kWh/24h : 0,625 kWh/anno : 228 Temperatura ambiente : 10°C-43°C Capacità netta : 226 L del freezer Dimensioni (HxWxD) : 1671x600x640 mm Profondità con porta : 1200 mm aperta Questo prodotto è previsto per l’uso in classi climatiche da SN a T Classe climatica Temperatura ambiente SN +10 to +32 °C S +16 to +32 °C ST +18 to +38 °C T +18 to +43 °C Risoluzione dei problemi Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona •Alimentazione interrotta •Controllare alimentazione elettrica La temperatura negli scomparti non è abbastanza bassa.

• Lo sportello non è ben chiuso o viene aperto spesso.

• Riposizionare gli alimenti in modo che la porta possa essere chiusa saldamente.

• La temperatura ambiente è inferiore a 10 °C o superiore a 43 °C

• Il prodotto è previsto venga usto in un ambiente con temperature fra i 10 °C e i 43 °C. La lampada interna non si illumina

• La lampada è difettosa •Contattare il centro assistenza KFZ45211-A2-NF_170803_V03_HR.indb 47 3/8/17 10:30 amNederlands

Nome del fornitore Marchio del fornitore Imtron KOENIC b Identificatore del modello KFZ 45211 A2 NF

Categoria del modello di apparecchio di refrigerazione per uso domestico

d Classe di ecienza energetica A++ e Marchio UE di qualità ecologica (ecolabel) --

Consumo annuo di energia (AE C ) in kWh/anno Consumo annuo di energia (AE C ) in kWh/anno, Consumo di energia 228 kWh/anno basato sui risultati di prove standard per 24 ore. Il consumo eettivo dipende dalla modalità di utilizzo dell’apparecchio e dal luogo in cui è installato

• Volume utile di ogni scomparto

• Eventuale numero di stelle 226L

h La temperatura di progetto per gli scomparti di altro tipo -- i Dicitura antibrina per i relativi scomparti Vano congelatore

Dicitura autonomia di conservazione senza energia elettrica “X” h definita come tempo di risalita della temperatura

k Capacità di congelamento espressa in kg/24 h 18

Classe climatica: W SN,N,ST,T Questo apparecchio è destinato all’uso con una temperatura ambiente compresa tra +10 °C e +43 °C m Emissioni di rumore aereo, espresse in dB(A) re1 pW, 40 n Se si stratta di un modello da incasso (ja/nein) Nein KFZ45211-A2-NF_170803_V03_HR.indb 61 3/8/17 10:30 am62 Nederlands Productkaart
