BEDIENUNGSANLEITUNG KFZ 45211 A2 Koenic

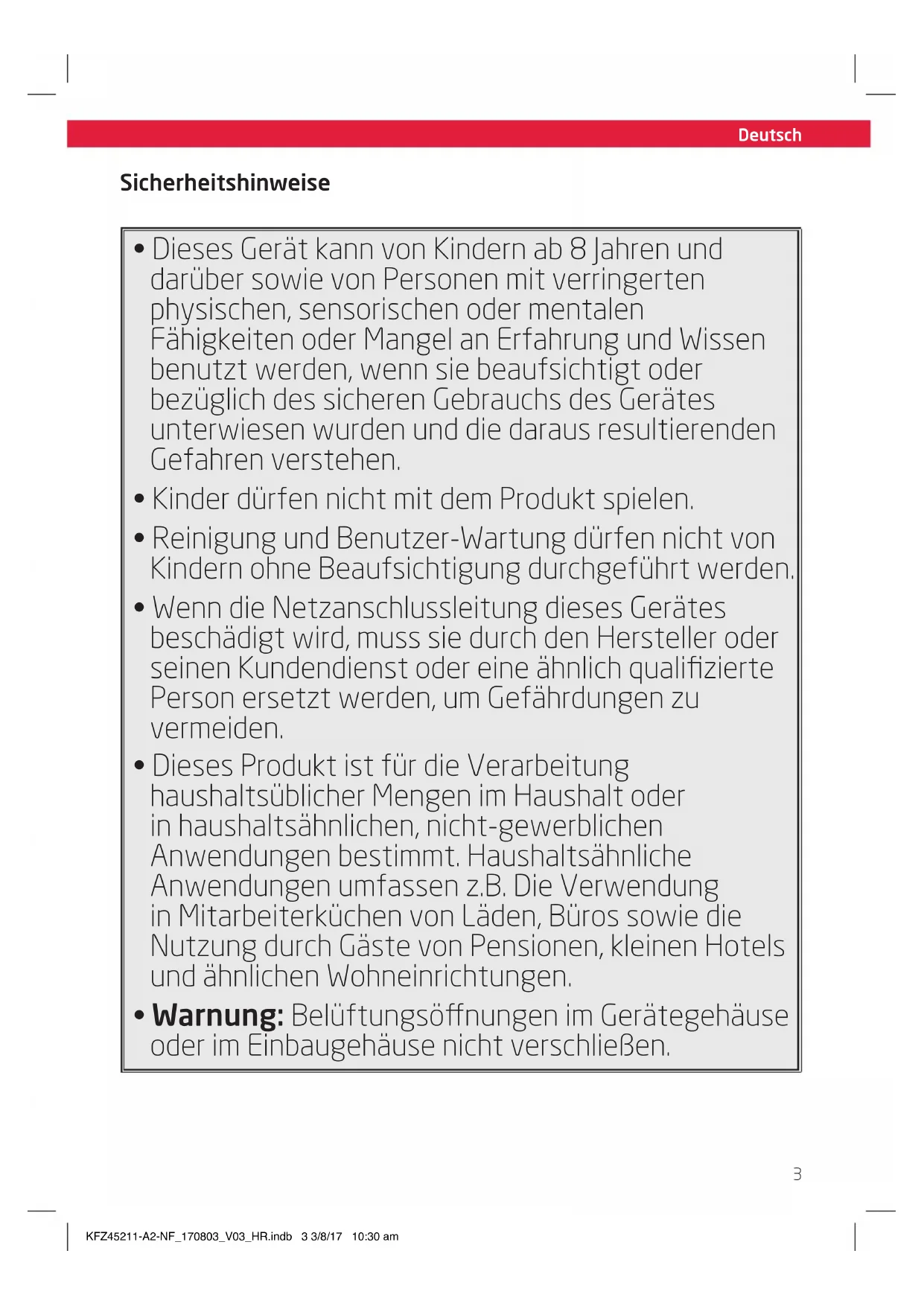

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Produkt spielen.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z.B. Die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

• Warnung: Belüftungsönungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen. KFZ45211-A2-NF_170803_V03_HR.indb 3 3/8/17 10:30 amDeutsch

• Warnung: Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.

• Warnung: Kältemittelkreislauf nicht beschädigen.

• Warnung: Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

• In diesem Gerät keine explosionsfähigen Stoe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas, lagern.

• Die Lampen sind nicht austauschbar.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Achtung: Das Kühlmittel und das Isoliergas sind entzündlich. Entsorgen Sie das Produkt nur bei einer hierzu zugelassenen Sammelstelle oder wenden Sie sich an Ihren Händler. KFZ45211-A2-NF_170803_V03_HR.indb 4 3/8/17 10:30 amDeutsch

1. Lesen Sie diese Bedienungsanleitung

vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

2. Stellen Sie keine Gegenstände auf das

3. Tauchen Sie elektrische Teile des Produktes

während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

4. Reparieren Sie das Produkt auf keinen Fall

selbst (z. B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

5. Die Netzspannung muss mit den Angaben

auf dem Typenschild des Produktes übereinstimmen.

6. Nur der Netzstecker kann das Produkt

vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

7. Vermeiden Sie Beschädigungen des

Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

8. Halten Sie das Produkt, einschließlich

Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.

9. Ziehen Sie den Netzstecker nur am

Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Kabel.

10. Ziehen Sie den Netzstecker aus der

Steckdose, ... - wenn das Produkt nicht benutzt wird, - wenn Funktionsstörungen auftreten, - bevor Sie Zubehör anbringen / entfernen und - bevor Sie das Produkt reinigen.

11. Verwenden Sie das Produkt nur in

trockenen Innenräumen, niemals im Freien.

12. Dieses Produkt ist nicht für kommerziellen

Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

13. Achten Sie darauf, dass elektrische

Komponenten, stromführende Teile und das Kabel nicht nass werden.

14. Kein Zubehör benutzen, welches nicht mit

diesem Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!

15. Das Produkt während des Betriebs nicht

zudecken. Brandgefahr! KFZ45211-A2-NF_170803_V03_HR.indb 5 3/8/17 10:30 am6 Deutsch Lieferumfang 1 x Gefrierschrank 1 x Set zur Änderung des Türanschlages 1 x Eiswürfelbereiter-Set 1 x Bedienungsanleitung Bedienelemente und Komponenten

Temperatur- und Funktionsregler mit Anzeige

Anzeige Gefrierschranktemperatur

Anzeige Ökomodus Eco

Ein-/Aus-Schalter/Bestätigungstaste ON/ 5S

Anzeige Schnellfrierfunktion

Anzeige Tastensperre

Unteres Scharnier mit

Verstellbare Standfüße, vorn

Netzkabel mit Stecker

Eiswürfelbereiter-Set Zubehör Set zur Änderung des Türanschlages (nicht abgebildet) Herzlichen Glückwunsch! Vielen Dank, dass Sie sich für ein KOENIC- Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Bestimmungsgemässe Verwendung Das Produkt ist nur zum Gefrieren von Speisen zu verwenden. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Produkt ist nur für den Einsatz im privaten Haushalt bestimmt und nicht für den gewerblichen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. Vor dem ersten Gebrauch Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich die Originalverpackung aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege. Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Gerät nicht im unsortierten Hausmüll snodern nur an einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. Kältemittel müssen vor der Verschrottung von einem qualifizierten Spezialisten entnommen und gemäß nationalen und lokalen Bestimmungen entsorgt werden. KFZ45211-A2-NF_170803_V03_HR.indb 6 3/8/17 10:30 am7 Deutsch Installation Hinweis: Die Aufstellung des Produktes sollte durch mindestens 2 Personen ausgeführt werden, um Gefährdungen zu vermeiden. Abb.

Stellen Sie das Gerät auf einen ebenen und stabilen Untergrund. Halten Sie die Mindestabstände zu allen Seiten ein. Abb.

Unebenheiten können mit den verstellbaren Vorderfüßen ausgeglichen werden. Abb.

Der Gerfrierschrank ist mit 6 Gefrierfächern bzw. -schiebern und Glasablagen ausgestattet. Die unteren vier Schieber und Glasablagen können entnommen werden. Auf diese Weise können cm hohe Stücke (z.B. Rinderkeulen oder kleine Schweinehälften) eingelagert werden. Bedienung Abb.

Stecken Sie den Netzstecker in eine geeignete Steckdose. Freezer Modus Abb.

Durch Drücken der Temperatureinstelltaste Temp. Set können Sie die Temperatur des Gefrierschranks in 1 °C - Temperaturschritten von -14 bis -26 °C einstellen. Abb.

Zusätzliche Funktionen Durch Drücken der Funktionstaste Func.Set können weitere Funktionen ausgewählt werden. Wählen Sie die Funktion aus, sodass das entsprechende Symbol blinkt und bestätigen Sie die Auswahl mit der Bestätigungstaste ON/ 5S, um die Funktion zu aktivieren. Das entsprechende Symbol leuchtet dauerhaft. Zum Abstellen der Funktion wählen Sie diese erneut aus, sodass das entsprechende Symbol blinkt und bestätigen Sie die Auswahl mit der Bestätigungstaste ON/ 5S. Das entsprechende Symbol erlischt. Eco - Energiesparfunktion: a) Ist diese Funktion aktiviert arbeitet der Gefrierschrank automatisch zwischen -14 bis -18 °C. Ist eine tiefere Temperatur eingestellt, wird bei Aktivierung der Funktion automatisch -18 °C eingestellt. Die Eco - Energiesparfunktion kann nicht zusammen mit der Schnellfrierfunktion S.Frz. verwendet werden. b) Wenn die Temperatur in einem Bereich von -23 bis -26 °C eingestellt ist, wird Sie nach 56 Stunden automatisch auf -22 °C gestellt, um Energie zu sparen. Gewöhnliche Lebensmittel können bei -18 °C auewahrt werden. Je tiefer die Temperatur eingestellt wird, desto höher ist der Stromverbrauch. S.Frz. - Schnellfrierfunktion: Benutzen Sie diese Funktion wenn größere Mengen Lebensmittel einzufrieren sind. Wenn möglich, aktivieren Sie diese Funktion 30 Minuten bevor Sie die Lebensmittel einfrieren (z.B. vor dem Einkauf aktivieren). Ist diese Funktion aktiviert arbeitet der Gefrierschrank für 56 Stunden mit höherem Energieverbrauch. KFZ45211-A2-NF_170803_V03_HR.indb 7 3/8/17 10:30 am8 Deutsch Alarm - Funktion: Ist diese Funktion aktiviert erfolgt ab 0 °C Gefrierschranktemperatur ein Alarmton, das Symbol blinkt und in der Temperaturanzeige erscheint HH. Das Alarmsignal kann durch Deaktivierung der Alarmfunktion abgestellt werden. Der Alarmzustand wird jedoch erst beendet wenn die Temperatur wieder unter 0 °C fällt. Child lock - Tastensperre: Ist diese Funktion aktiviert können keine Einstellungen verändert werden. Das Abstellen der Tastensperre erfolgt jedoch auf gleichem Wege wie die Aktivierung. Abb.

Zum Ein- und Ausschalten des Gefrierschrankes halten Sie den Ein-/ Aus-Schalter/ON/ 5S für jeweils mindestens 5 Sekunden gedrückt. Damit kann der Gefrierschrank ein- und ausgeschaltet werden ohne den Netzstecker benutzen zu müssen. Abb.

Wenn Sie Eiswürfel brauchen füllen Sie die Eiswürfelformen mit dem Wasserbecher. Stellen Sie den Eiswürfelbereiter in ein Gefrierfach und warten Sie mehrere Stunden. Ist die Flüssigkeit ausreichend gefroren drehen Sie die Knöpfe (a, b) nach rechts und lassen Sie sie dann los. Die Eiswürfel fallen in die Auangschale. Schütteln Sie dabei ggf. etwas den Eisbreiter mit Auangschale. Anschlagseite der Tür Achtung Stellen Sie sicher, dass der Gefrierschrank bei der Arbeit sicher steht und nicht kippen kann. Hinweis:

• Bei Bedarf oder wenn es die Räumlichkeiten erfordern, kann die Anschlagseite der Tür und die Seite des Gries geändert werden. Beachten Sie dazu alle nachfolgenden Anweisungen in der angegebenen Reihenfolge.

• Dazu sind folgende Werzeuge notwendig: Steckschlüssel 8 mm, Maulschlüssel 8 mm, Kreuzschlitzschraubenzieher, Schlitzschraubenzieher. Aufgrund der Eindeutigkeit der passenden Werkzeuge werden diese in den nachfolgenden Anweisungen nicht gesondert erwähnt.

• Für diese Änderung benötigen Sie weiterhin ein anderes oberes Scharnier und Abdeckkappe, welche dem Gerät beiliegen. Achtung

• Die Änderung der Anschlagseite sollte durch mindestens 2 Personen ausgeführt werden.

Ziehen Sie die Abdeckkappe auf der Oberseite ab. Nehmen Sie ggf. eine Kunststoarte oder -spatel zu Hilfe, um die Kappe zu lösen.

Trennen Sie die elektrische Steckverbindung.

Halten Sie beim Abschrauben unbedingt die Kühlschranktür fest, da diese sonst beschädigt wird. Entfernen Sie die drei Schrauben am oberen Scharnier.

Ziehen Sie die Tür nach oben heraus und legen Sie sie auf eine weiche und saubere Unterlage. KFZ45211-A2-NF_170803_V03_HR.indb 8 3/8/17 10:30 am9 Deutsch

Ziehen Sie die Blindverschlusskappe auf der Oberseite des Gefrierschrankes ab (ggf. eine Kunststoarte oder -spatel zu Hilfe nehmen, um die Kappe zu lösen) und stecken Sie sie auf die Bohrungen auf der rechten Seite.

Ziehen Sie die Frontblende ab und verlegen Sie das Kabel wie abgebildet.

Stellen Sie sicher, dass die LED- Lichtleiste in den Führungen sitzt und stecken Sie die Frontblende wieder auf die Vorderseite.

Lösen Sie die beiden Kappen auf der Oberseite der Tür.

Stecken Sie das Kabelende in das Loch und verschließen Sie es mit der Blindverschlusskappe.

Ziehen Sie das andere Kabel heraus und verschließen Sie das Loch mit der Kappe mit der Kabeldurchführungsönung.

Lösen Sie das abgewinkelte Blech auf der Unterseite der Tür und verschrauben Sie es auf der anderen Seite. Wenden Sie das Blech dabei nicht und beachten Sie, dass die kleinen Löcher auf den Kunststostiften sitzen müssen während das Schraubenloch und die Gewindebohrung fluchten müssen.

Lösen Sie die drei Schrauben am unteren Scharnierblech und nehmen Sie es ab. Wenn nötig kippen Sie dabei den Kühlschrank an, sodass Sie an der Unterseite besser arbeiten können.

Schrauben Sie den Scharnierbolzen heraus und schrauben Sie ihn auf der anderen Seite wieder rein.

Bringen Sie das Scharnierblech an der linken Seite in Position.

Schrauben Sie das Scharnierblech richtig fest.

Stecken Sie die Tür auf den unteren Scharnierbolzen.

Halten Sie die Tür in Position. Nehmen Sie das zusätzlich mitgelieferte Scharnier und stecken Sie dessen Scharnierbolzen in das entsprechene Loch in der Tür. Halten Sie das Scharnierblech in Position und verschrauben Sie es.

Verbinden Sie den Stecker und die Buchse. Stecken Sie die mitgelieferte Abdeckkappe auf das Scharnier und stellen Sie dabei sicher, dass Sie das Kabel nicht beschädigen.

Ziehen Sie die beiden Kappen von den Schienen des Türgris ab.

Entfernen Sie beide Kreuzschlitzschrauben.

Drehen Sie den Gri um und bringen Sie ihn nach dem Entfernen der Blindverschlusskappen auf der anderen Seite der Tür in Position.

Verschrauben Sie den Gri.

Stecken Sie die beiden Kappen auf die Schienen des Türgris. Stecken Sie die Blindverschlusskappen in die nun entstandenen Löcher auf der anderen Seite. Achtung Nachdem Sie den Gefrierschrank wieder aufrecht auf seine Füße gestellt haben warten Sie 24 Stunden bevor Sie den Netzstecker wieder in die Steckdose stecken, damit das Kühlsystem seine vollständige Kapazität wiedererlangen kann. KFZ45211-A2-NF_170803_V03_HR.indb 9 3/8/17 10:30 am10 Deutsch Reinigung und Pflege Warnung

• Ziehen Sie den Netzstecker bevor Sie das Produkt reinigen. Tauchen Sie elektrische Teile des Produkte während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.

• Die Türdichtung nicht einölen oder einschmieren, da diese sonst mit der Zeit porös wird.

• Verwenden Sie keine Dampfreiniger. Der Dampf könnte in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss verursachen.

• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab.

• Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere gelangt.

• Reinigen Sie die Türdichtung nur mit klarem Wasser. Danach gründlich abtrocknen.

• Herausnehmbare Teile, z.B. Ablagen und Einsätze der Türen, können zum Reinigen entfernt werden. Energiespartipps

• Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen.

• Ungehinderten Luftdurchfluss um das Kühl- und Gefriergerät sicherstellen.

• Falls sich eine Eisschicht abgelagert hat, das Gerät abtauen. Eine dicke Eisschicht beeinträchtigt die Übertragung der Kälte, somit wird der Energieverbrauch gesteigert.

• Beim Einlegen und Ausnehmen der Lebensmittel die Tür nur kurz önen. Eine kürzere Tür-Önungszeit bewirkt, dass sich weniger Eis an den Gefrierraumwänden ablagert.

• Die Einstellung des Temperaturreglers gemäß dem Befüllungsgrad des Geräts wählen.

• Verwenden Sie Schubladen, Körbe oder Regale um Lebensmittel zu lagern, so nutzen Sie die Energie des Gerätes ezient und der Energieverbrauch wird minimiert. KFZ45211-A2-NF_170803_V03_HR.indb 10 3/8/17 10:30 am11 Deutsch Außerbetriebnahme Wenn eine längere Pause im Betrieb des Kühlgerätes erfolgen soll, müssen folgende Tätigkeiten durchgeführt werden:

• Ziehen Sie den Netzstecker aus der Steckdose.

• Das Gerät ausräumen.

• Das Kühlraum- Gefrierrauminnere auswaschen und trocknen lassen.

• Alle Ausstattungselemente (Gemüsebehälter, Türfächer, Glaseinlegeböden, Einlegebodenrahmen etc.) sorgfältig waschen.

• Die Tür oen lassen, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden. Technische Daten Spannung : 220-240 V~ Frequenz : 50 Hz Nennstrom : 1,5 A Energieverbrauch kWh/24h : 0,625 kWh/Jahr : 228 Umgebungstemperatur : 10°C-43°C Nettokapazität : 226 L des Gefrierschrankes Abmessungen (HxBxT) : 1671x600x640 mm Tiefe mit geöneter Tür : 1200 mm Dieses Gerät ist so ausgelegt, dass es in den Klimaklassen SN bis T benutzt werden kann. Klimaklasse Umgebungstemperatur SN +10 bis +32 °C S +16 bis +32 °C ST +18 bis +38 °C T +18 bis +43 °C Fehlerbehebung Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Problem Mögliche Ursache Behebung Produkt funktioniert nicht •Keine Stromversorgung •Überprüfen der Stromversorgung Temperaturen in den beiden Fächern nicht tief genug.

• Die Tür lässt sich nicht dicht schließen, oder sie wird zu oft geönet

• Die Lebensmittel so einordnen, das sie das Schließen der Tür nicht verhindern.

• Die Umgebungstemperatur ist niedriger als 10 °C oder höher als +43 °C.

• Das Gerät ist für die Arbeit im Temperaturbereich von +10°C bis +43 °C vorgesehen. Innenbeleuchtung funktioniert nicht.

Lieferanten Warenzeichen Imtron KOENIC b Modellkennung KFZ 45211 A2 NF c Kategorie des Haushaltskühlgerätemodells 8 d Energieezienzklasse A++ e EG-Umweltzeichen --

Jährlicher Energieverbrauch (AE C ) in kWh/Jahr Energieverbrauch 228 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

• Nutzinhalt jedes Fachs

• Sternekennzeichnung 226L

h Auslegungstemperatur „sonstiger Fächer --

Angabe „Frostfrei“ für das betreende Fach/die betreenden Fächer Tieühlfach

„Lagerzeit bei Störung ‚X‘ h“, definiert als „Temperaturanstiegszeit“

k Gefriervermögen“ in kg/24 h 18

„Klimaklasse: W [Klimaklasse] SN,N,ST,T Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +10°C und +43 °C bestimmt m Luftschallemissionen in dB(A) re1 pW 40 n Einbaugerät (ja/nein) Nein KFZ45211-A2-NF_170803_V03_HR.indb 57 3/8/17 10:30 am58 English Product fiche
