GEBRUIKSAANWIJZING KFZ 45211 A2 Koenic

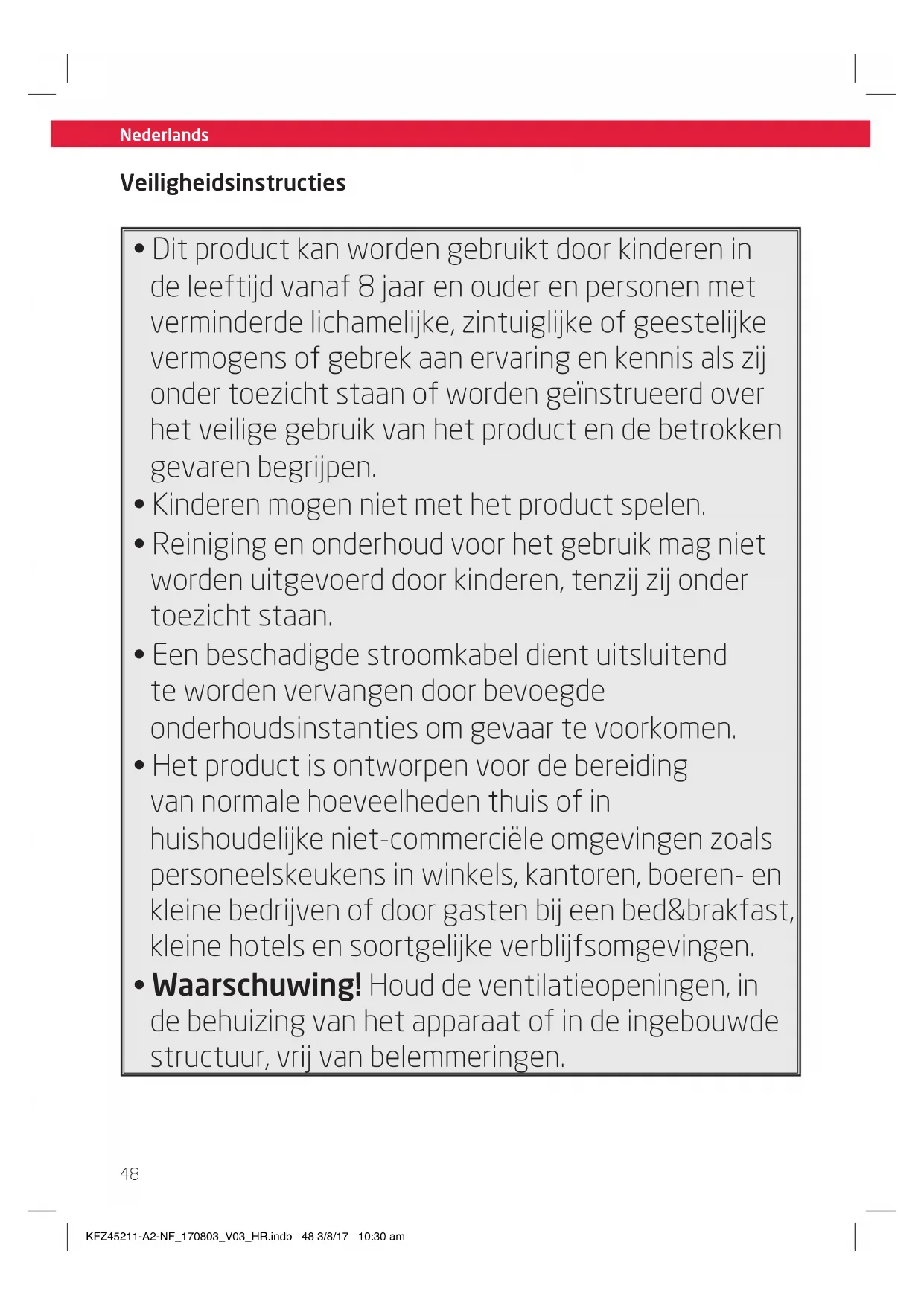

Veiligheidsinstructies

• Dit product kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïnstrueerd over het veilige gebruik van het product en de betrokken gevaren begrijpen.

• Kinderen mogen niet met het product spelen.

• Reiniging en onderhoud voor het gebruik mag niet worden uitgevoerd door kinderen, tenzij zij onder toezicht staan.

• Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.

• Het product is ontworpen voor de bereiding van normale hoeveelheden thuis of in huishoudelijke niet-commerciële omgevingen zoals personeelskeukens in winkels, kantoren, boeren- en kleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.

• Waarschuwing! Houd de ventilatieopeningen, in de behuizing van het apparaat of in de ingebouwde structuur, vrij van belemmeringen. KFZ45211-A2-NF_170803_V03_HR.indb 48 3/8/17 10:30 amNederlands

Veiligheidsinstructies

• Waarschuwing! Gebruik geen mechanische apparaten of andere middelen om het ontdooiingsproces te versnellen, buiten de apparaten die zijn aangeraden door de fabrikant.

• Waarschuwing! Beschadig het koelcircuit niet.

• Waarschuwing! Gebruik geen elektrische producten in de voedselopslagcompartimenten van de vrieskist, tenzij deze door de fabrikant zijn aangeraden.

• Sla geen explosieve substanties zoals spuitbussen met een ontvlambaar drijfgas op in dir product.

• De lamp is niet vervangbaar

• Volg de aanwijzingen in het hoofdstuk Reiniging en Onderhoud.

• Waarschuwing! De koelstof en isolatieblaas gas zijn ontvlambaar. Wanneer u het product weggooit, doe dat dan alleen bij een erkend afvalverwijderingscentrum of contacteer de serviceagent. KFZ45211-A2-NF_170803_V03_HR.indb 49 3/8/17 10:30 amNederlands

Veiligheidsinstructies

1. Lees deze handleiding voor het gebruik

aandachtig door. De handleiding omvat belangrijke informatie m.b.t. uw veiligheid en het gebruik en serviceonderhoud van het apparaat.

2. Plaats geen voorwerpen bovenop het

3. Dompel de elektrische onderdelen van het

apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.

4. Probeer onder geen enkele

omstandigheden het apparaat zelf te repareren. Wij verzoeken u voor serviceonderhoud en reparaties een bevoegde onderhoudsinstantie te raadplegen.

5. De netspanning dient overeen te komen

met de informatie die staat vermeld op het kenplaatje van het apparaat.

6. Het apparaat kan uitsluitend geheel van

het voedingsnet worden gescheiden door de stekker uit het stopcontact te trekken.

7. Vermijd schade aan de stroomkabel door

knikken of contact met scherpe hoeken.

8. Houd dit apparaat, met inbegrip van de

stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.

9. Verwijder de stroomkabel uit het

stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.

10. Koppel het apparaat los van het

voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.

11. Gebruik dit apparaat uitsluitend op droge

plaatsen en binnen, niet geschikt voor gebruik buiten.

12. Dit product is niet bedoeld voor

commercieel gebruik. Het is uitsluitend ontworpen voor huishoudelijk gebruik.

13. Zorg ervoor dat deze elektrische

componenten, onder stroom staande delen en het netsnoer niet nat worden.

14. Gebruik alleen toebehoren die met het

toestel zijn meegeleverd of die door de fabrikant worden aanbevolen.

15. Bedek het product niet terwijl het in

gebruik is. Brandgevaar! KFZ45211-A2-NF_170803_V03_HR.indb 50 3/8/17 10:30 am51 Nederlands Gefeliciteerd! Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik. Beoogd gebruik Dit product is alleen geschikt om voedsel in te vriezen. Enig ander gebruik kan leiden tot schade aan het product of letsel. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant. Voor het eerste gebruik Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum. Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt. Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd. Inhoud 1 x Vriezer 1 x Set voor omdraaien deuren 1 x Ijsblokjesmaker 1 x Gebruiksaanwijzing Onderdelenlijst

Temperatuur- en functieregeling met scherm

Scherm vriestemperatuur

AAN/UIT-schakelaar/bevestigingstoets ON/ 5S

Toets temperatuurinstelling Temp.Set

Scherm snelvriesfunctie

Functietoets Func.Set

Instelbare voetjes, voor

Netsnoer met stekker

IJsblokjesmaker Accessoires Set voor omdraaien deur (niet afgebeeld) Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie. Koelmiddelen moeten worden verwijderd en afgevoerd door een vakman in overeenstemming met de federale en lokale voorschriften alvorens het toestel uit elkaar wordt gehaald. KFZ45211-A2-NF_170803_V03_HR.indb 51 3/8/17 10:30 am52 Nederlands Fig.

Additionele functies Additionele functies kunnen worden gekozen door een druk op de Func. Set toets. Selecteer de functie zodat het betreende symbool gaat knipperen en bevestig de selectie met de bevestigingstoets ON / 5S. Het betreende symbool blijft nu permanent zichtbaar. Om de functie te stoppen kunt u deze opnieuw selecteren, zodat het betreende symbool gaat knipperen, bevestig daarna de keurze met de bevestigingstoets ON / 5S. Het betreende symbool is nu niet meer zichtbaar. Eco - Energiebesparingsfunctie: a) Als deze functie is geactiveerd, dan werkt de vriezer tussen -14 en -18 °C. Als er een lagere temperatuur is ingesteld, dan wordt deze automatisch op -18 °C gezet als deze functie is ingeschakeld. De Eco energiebesparingsfunctie kan niet tegelijk met de snelvriesfunctie S.Frz gebruikt worden. b) Als de temperatuur is ingesteld tussen -23 en -26 °C dan wordt deze na 56 uur automatisch op -22 °C ingesteld om energie te besparen. Gewoon voedsel kan bij -18 °C worden bewaard. Hoe lager de temperatuur, hoe hoger het energieverbruik. S.Frz. - Snelvriesfunctie: Gebruik deze functie als u grotere hoeveelheden voedsel wilt invriezen. Activeer deze functie het liefst 30 minuten voordat u het voedsel wilt invriezen (activeer dus al voor het winkelen). Als deze functie is geactiveerd dan verbruikt de vrieze 56 uur lang meer energie. Installatie Opmerking: De installatie dient door ten minste 2 personen te worden gedaan om gevaarlijke situaties te vermijden. Fig.

Plaats het apparaat op een vlakke en stabiele ondergrond. Houd aan alle kanten tenminste de minimale ruimte vrij. Fig.

Oneenheden kunnen worden opgevangen m.b.v. de instelbare voetjes aan de voorzijde. Fig.

De vriezer is uitgerust met 6 vrieslades en glazen schappen. De onderste vier lades en glazen schappen kunnen worden verwijderd. Als deze zijn verwijderd kunnen er grote of kleine stukken in worden gelegd (bijv. hammen of grote stukken rundvlees). Bediening Fig.

Steek de stekker in een geschikt stopcontact. Freezer mode Fig.

Druk op temperatuurinstelling toets Temp.Set voor het instellen van de temperatuur van -14 tot -26 °C in stappen van 1 °C. KFZ45211-A2-NF_170803_V03_HR.indb 52 3/8/17 10:30 am53 Nederlands Alarm functie: Als deze functie is geactiveerd dan klinkt er een akoustisch signaal, het symbool knippert en als temperatuur wordt HH van 0°C en hoger getoond. Het alarmsignaal kan worden uitgeschakeld door de alarmfunctie te deactiveren. De alarmcondities worden alleen uitgeschakeld als de temperatuur beneden de 0°C zakt. Child lock - Toetsenvergrendeling: Als deze functie is geactiveerd kunnen geen instellingen worden gewijzigd. Echter, de toetsenvergrendeling kan op dezelfde manier worden uitgeschakeld als deze is ingeschakeld. Fig.

Om de vriezer in en uit te schakelen druk u op de AAN/ Uit-schakelaarh ON / 5S Sen houdt deze tenminste 5 seconden vast. Hiermee kan de vriezer aan- en uitgeschakeld worden zonder gebruik te maken van de stekker. Fig.

Als u ijsblokjes wilt maken, vul dan het ijblokjesbakje met water. Plaats de ijsblokjesmaker in een vriezer en wacht enkele uren. Als de vloeistof voldoende bevroren is draai dan beide knoppen (a, b) naar rechts en laat ze dan los. De ijsblokjes vallen in het bakje. Indien nodig kunt u aan de ijsblokjesmaker en het bakje schudden. Scharnierpositie wijzigen Let op Let op dat de vriezer tijdens deze werkzaamheden stabiel staat en niet kan omvallen. Opmerking:

• Indien nodig of noodzakelijk, dan kunnen de scharnieren aan de andere kant gemonteerd worden. Volg hiervoor de instructies in de aangegeven volgorde.

• U heeft het volgende gereedschap nodig: Moersleutel 8 mm, dopsleutel 8 mm, kruiskop schroevendraaier, standaard schroevendraaier. Door het onderscheid tussen de gereedschappen worden deze niet specifiek genoemd in de volgende instructies.

• Voor een succesvolle montage dienen er andere scharnierhouders en -huizen gebruikt te worden, deze worden meegeleverd. Opgelet

• Trek de stekker uit het stopcontact!

• De installatie dient door ten minste 2 personen te worden gedaan om gevaarlijke situaties te vermijden.

Verwijder de bovenste kap. Gebruik indien nodig een plastic kaart of een spatel om de kap los te werken.

Maak de stekker en de aansluiting los.

Houd de koelkastdeur vast tijdens het losschroeven, hij kan anders beschadigd raken. Draai de drie schroeven van het bovenste scharnier los.

Trek de deur los en zet deze op een zachte en schone ondergrond neer. KFZ45211-A2-NF_170803_V03_HR.indb 53 3/8/17 10:30 am54 Nederlands

Sluit de stekker en aansluiting weer aan. Klem het meegeleverde klepje op het scharnier, maar beschadig de kabel niet.

Haal de twee klepjes van de beugels van de deurhendel.

Draai de hendel en zet deze op de juiste plek na het verwijderen van de klepjes aan de andere zijde van de deur.

Plaats de twee klepjes op de beugels van de deurhendel. Plaats de klepjes in de gaten die nu zichtbaar zijn aan de andere kant. Opgelet Nadat u de vriezer rechtop heeft gezet dient u 24 uur te wachten voordat u de stroom erop zet, zodat het koelsysteem tot rust kan komen.

Verwijder het afdekklepje aan de bovenkant (gebruik een plastic kaartje of een spatel om het klepje los te werken) en plaats deze in de gaten aan de rechterzijde.

Trek het voorpaneel eraf en plaats het snoer zoals op de aeelding.

Zorg ervoor dat de LED verlichtingsstrip in de geul zit, en monteer het voorpaneel weer aan de voorzijde.

Maak de twee kapjes aan de bovenzijde van de deur los.

Steek het einde van de kabel in het gat en sluit deze met het afdekklepje.

Trek de andere kabel eruit en sluit het gat af met het het gewartelde klepje.

Maak de schuine plaat aan de onderzijde van de deur los, en schroef deze aan de andere kant vast. Draai de metalen plaat niet, en let erop dat de kleine gaten op de plastic pinnen moeten worden geplaatst, en de schroefgaten met de draadgaten zijn uitgelijnd.

Draai de schroeven van de onderste scharnierplaat los en verwijder deze. Kantel de vriezer indien nodig, om beter bij de onderzijde te kunnen komen.

Schroef de scharnierpen los en draai hem aan de andere zijde vast.

Plaats de scharnierplaat op de juiste plek aan de linkerzijde.

Zet de scharnierplaat goed vast.

Zet de deur op de onderste scharnierpen.

Houdt de deur vast. Pak het meegeleverde extra scharnier en doe de scharnierpen in het betreende gat in de deur. Houd de scharnierplaat op zijn plek en schroef hem vast. KFZ45211-A2-NF_170803_V03_HR.indb 54 3/8/17 10:30 am55 Nederlands Energiebesparingstips

• Plaats het toestel niet in de buurt van een warmtebron (radiator of keukenkachel, enz.).

• Zorg voor een ongehinderde luchtstroom rondom de koelkast en diepvriezer.

• Als een laag ijs is opgebouwd, ontdooi het toestel. Een dikke ijslaag beïnvloedt de overdracht van kou, waardoor het energieverbruik zal toenemen.

• Bij het openen en uitnemen van voedsel, open alleen de deur kort. Een kortere openingstijd van de deur veroorzaakt minder ijsafzetting op de wanden van diepvriezer.

• Selecteer de instelling van de temperatuurregelaar volgens de hoeveel gevuld in het product.

• Gebruik de laden, manden of schappen voor het opslaan van het voedsel. Als de energie van het product eciënt wordt gebruikt, kan het energieverbruik worden geminimaliseerd. Schoonmaak en onderhoud Voorzichtig

• Koppel het apparaat los van het stopcontact en laat het volledig aoelen alvorens het te reinigen. Dompel de elektrische onderdelen van het apparaat nooit onder in water tijdens het reinigen of de werking. Houd het apparaat nooit onder stromend water.

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.

• Gebruik nooit olie of vet op de deurvergrendeling. Hierdoor wordt deze poreus.

• Gebruik geen stoomreinigingsapparaten. De stoom kan in contact komen met de elektrische onderdelen van het product, waardoor er kortsluiting ontstaat.

• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af.

• Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

• Reinig de deurvergrendeling uitsluitend met schoon water en droog grondig

• Losse onderdelen, zoals glazen schappen, kunnen voor het schoonmaken eruit worden gehaald. KFZ45211-A2-NF_170803_V03_HR.indb 55 3/8/17 10:30 am56 Nederlands Specificatie Spanning : 220-240 V~ Frequentie : 50 Hz Nominale stroom : 1,5 A Energieverbruik kWh/24h : 0,625 kWh/jaar : 228 Omgevingstemperatuur : 10°C-43°C Netto inhoud van de : 226 L diepvriezer Afmetingen (HxWxD) : 1671x600x640 mm Diepte met deur open : 1200 mm Dit product is bedoeld voor gebruik in klimaatklassen van SN tot T Klimaatklasse Omgevingstemperatuur SN +10 to +32 °C S +16 to +32 °C ST +18 to +38 °C T +18 to +43 °C Buitengebruikstelling Indien tijdens de werking van de koelkast een langere onderbreking optreedt, moeten de volgende stappen worden uitgevoerd:

• Trek de stekker van het product uit het stopcontact.

• Maak het product leeg.

• Reinig het interieur van het vriesvak en laat het drogen.

• Maak alle accessoires zorgvuldig schoon (groentebakken, deurvakken, glazen schappen, enz.)

• Laat de deur open staan om vorming van onaangename geuren en schimmels te voorkomen. Problemen oplossen Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.. Probleem Mogelijke oorzaken Oplossing Het product werkt niet •Onderbroken stroomvoorziening •Controleer de stroomvoorziening De temperatuur in de compartimenten is niet laag genoeg

• De deur is niet goed gesloten of het wordt te vaak geopend.

• Herschik het voedsel zodat de deur goed kan worden gesloten.

• De omgevingstemperatuur is lager dan 10 °C of hoger dan 43 °C

• Het product is bedoeld om in een omgevingstemperatuur van 10 °C tot 43 °C te worden gebruikt De interieurlamp brandt niet

De naam van de leverancier of het handelsmerk Imtron KOENIC b De typeaanduiding KFZ 45211 A2 NF c Categorie van het model huishoudelijk koelapparaat 8 d Energie-eciëntieklasse A++ e EU-milieukeur --

Jaarlijks energieverbruik (AE C ) in kWh per jaar Energieverbruik 228 kWh per jaar, gebaseerd op de resultaten van standaardtests gedurende 24 uur. Het feitelijke energieverbruik is aankelijk van de manier waarop het apparaat wordt gebruikt en de plaats waar het zich bevindt.

• Netto-inhoud van iedere bewaarruimte

h Ontwerptemperatuur van „andere ruimten” -- i Vermelding „no-frost” voor de desbetreende ruimte(n) Vriesvak

Conserveringsduur bij stroomuitval „X” uur” gedefinieerd als de „tijd voor temperatuurstijging”

k Vriesvermogen in kg/24 uur 18

Klimaatklasse: W SN,N,ST,T Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +10 °C en +43 °C m Geluidsemissie via de lucht, uitgedrukt in dB(A) re 1 pW 40 n Model is bedoeld als inbouwapparaat (ja/nee) Nee KFZ45211-A2-NF_170803_V03_HR.indb 62 3/8/17 10:30 am
