MODE D'EMPLOI HW90B14266A HAIER

PHWVFKHUSHNDQWHQNXQQHQVFKDGHDDQNOHGLQJHQDDQGH

Based on the standard 60°C cotton programme at full load. Product fiche (according EU 1061/2010) HW80-B14266A/HW90-B14266A 8/9 108/114 0,55/0,58 9177/9500 53/54 0,55/0,58 (56/70)/(56/70)HW80-B14266A Mode d'emploi Lave-linge HW90-B14266A2 Oui Non Informations générales et conseils $YHUWLVVHPHQW ,QIRUPDWLRQVGHVpFXULWp LPSRUWDQWHV Informations environnementales La présence de ce symbole sur les produits, accessoires ou matériaux concernés par les présentes instructions indique qu'à la fin de sa durée de vie utile, le produit et ses acces- soires électroniques (câble, tuyau Aqua Stop, etc.) ne doivent pas être éliminés avec les déchets domestiques. L'élimination non maîtrisée des déchets pouvant porter préjudice à l'environnement ou à la santé, veuillez séparer ces articles des autres types de déchets et les recycler. Cette précau- tion contribuera à la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le re- vendeur du produit ou à se renseigner auprès de leur mairie pour connaître les décharges dans lesquelles le produit usagé doit être mis au rebut pour un recyclage conforme aux réglementa- tions en matière de sécurité et de protection de l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires électroniques ne doivent pas être mélangés avec les autres déchets industriels. L'ancien appareil doit être rendu inopérant avant sa mise au rebut (cordon d'alimentation à retirer, etc.). De même, le dis- positif de verrouillage de la porte doit être rendu inutilisable, afin d'empêcher les enfants de s'enfermer. Mise au rebut Légende Merci d'avoir choisi un produit Haier. Lisez attentivement ces instructions avant de commencer à utiliser votre appareil. Elles contiennent des informations importantes qui vous aideront à tirer le meilleur parti de votre appareil et à l'installer, l'utiliser, l'entretenir et le nettoyer correctement et en toute sécurité. Conservez ce mode d'emploi à portée de main afin de pouvoir le consulter en cas de besoin. Si vous vendez l'appareil, le donnez ou le laissez à votre ancien domicile en cas de déménagement, n'oubliez pas de remettre ce manuel à son nouveau propriétaire afin qu'il puisse se familiariser avec le fonctionnement de l'appareil et les avertissements de sécurité.3 6pFXULWp 'HVFULSWLRQGXSURGXLW 3DQQHDXGHFRPPDQGH 3URJUDPPHV &RQVRPPDWLRQ )RQFWLRQVVSpFLDOHV 8WLOLVDWLRQTXRWLGLHQQH (QWUHWLHQHWQHWWR\DJH 'pSDQQDJH ,QVWDOODWLRQ ,QIRUPDWLRQVWHFKQLTXHV 6HUYLFHDSUqVYHQWH IndexSécurité Avant de mettre l'appareil en marche pour la première fois... ...vérifier que les boulons de transport ont bien été retirés. ...vérifier que le cordon d'alimentation n'est pas coincé sous ou dans l'appareil et qu'il n'est pas endommagé ou ne risque pas de s'abîmer. ...vérifier que le fusible du circuit d'alimentation est de calibre 15 A. ...utiliser une prise à part raccordée à la terre pour l'alimentation. ...veiller à ce que la prise soit facilement accessible. ...tenir la fiche plutôt que le câble électrique lorsque vous débranchez l'alimentation. ...vérifier que les joints et les raccords des tuyaux sont bien serrés et qu'il n'y a pas de fuite lorsque vous ouvrez le robinet. ...ne pas mettre l'appareil sous tension avant que tous les éléments ne soient convenablement installés ! Ne pas… ...installer l'appareil à l'extérieur, dans un endroit humide ou dans un endroit propice aux fuites d'eau, par exemple, sous ou à proximité d'un évier. En cas de fuite d'eau, couper l'alimentation et laisser la machine sécher naturellement. ...exposer la machine au gel, à la chaleur ou à la lumière directe du soleil. ...toucher ou utiliser l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides. ...utiliser de détergent inflammable ou d'agent de nettoyage à sec. ...utiliser de pulvérisateur inflammable à proximité de l'appareil. ...retirer ou insérer la fiche en présence de gaz inflammable. ...placer l'appareil directement sur un tapis ou près d'un mur ou d'un meuble.

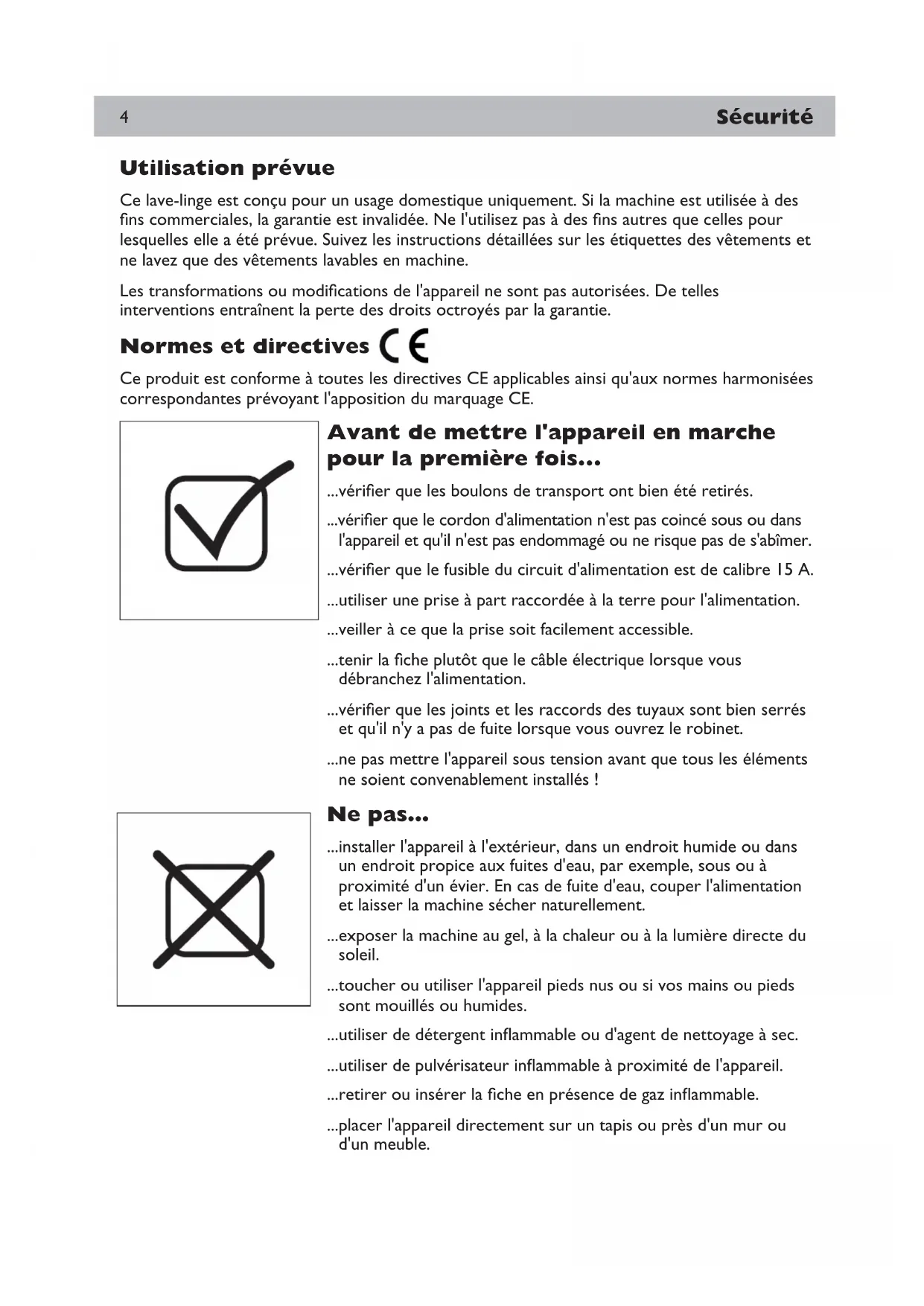

Utilisation prévue Ce lave-linge est conçu pour un usage domestique uniquement. Si la machine est utilisée à des fins commerciales, la garantie est invalidée. Ne l'utilisez pas à des fins autres que celles pour lesquelles elle a été prévue. Suivez les instructions détaillées sur les étiquettes des vêtements et ne lavez que des vêtements lavables en machine. Les transformations ou modifications de l'appareil ne sont pas autorisées. De telles interventions entraînent la perte des droits octroyés par la garantie. Normes et directives Ce produit est conforme à toutes les directives CE applicables ainsi qu'aux normes harmonisées correspondantes prévoyant l'apposition du marquage CE.5 Sécurité Pendant l'usage quotidien de l'appareil... ...fermer les fermetures à glissière, recoudre les éléments mal fixés et faire attention aux petits articles pour éviter que le linge ne s'emmêle. Si nécessaire, utiliser un sac ou un filet approprié. ...couper l'alimentation au niveau de la prise murale après chaque programme de lavage par sécurité et pour économiser l'énergie. ...nettoyer la partie inférieure du hublot et ouvrir la porte ainsi que le tiroir à lessive quand vous n'utilisez pas l'appareil, de manière à éviter l'apparition d'odeurs. ...si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un technicien de service après-vente ou une personne dûment qualifiée. Ne pas... ...toucher la porte pendant le lavage car elle devient chaude. ...déposer des objets lourds ou des sources de chaleur ou d'humidité sur l'appareil. ...laver des matériaux du type caoutchouc ou éponge à des températures élevées. ...ouvrir le tiroir à lessive pendant le cycle de lavage. ...ouvrir la porte en forçant ; elle est équipée d'un système de verrouillage et se déverrouille quelques instants après la fin du cycle de lavage. ...ouvrir la porte si vous voyez de l'eau par le hublot. ...couvrir l'appareil pendant qu'il fonctionne ou après utilisation, pour permettre à l'humidité de s'évaporer. Cet appareil peut etre utilisé par des enfants agés de 8 ans et plus,par despersonnes aux capacités physiques,sensorielles ou mentales réduites, ainsi que par des personnes ne disposant pas de l'expérience ou des connaissances nécessaires,sous réserve d'avoir bénéficié d'un encadrement adapté ou d'avoir reçu des instructions leur permettant d'utiliser l'appareil en toute sécurité et s'ils comprennent les dangers inhérents à une telle utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants s ans supervision. Les enfants âgés de moins de 3 ans doivent être tenus à l'écart à moins d'être encadrés de manière permanente.6 Description du produit 1 Tiroir à lessive/adoucissant 2 Porte 3 Plan de travail 4 Poignée de porte 5 Panneau de commande 6 Marche/Arrêt 7 Volet d'entretien 1 Boulons de transport (T1-T4) 2 Panneau arrière 3 Vis du panneau arrière (S1-S4) 4 Câble d'alimentation 5 Vanne d'arrivée d'eau 6 Tuyau de vidange Accessoires 1x flexible d'alimentation en eau 5x bouchons d'obturation 1x coude de tuyau de vidange 1x mode d'emploi Ce schéma peut indiquer une disposition légèrement différente de celle de votre lave-linge. Vérifiez que les accessoires et les documents correspondent à cette liste. 1x fiche de garantie

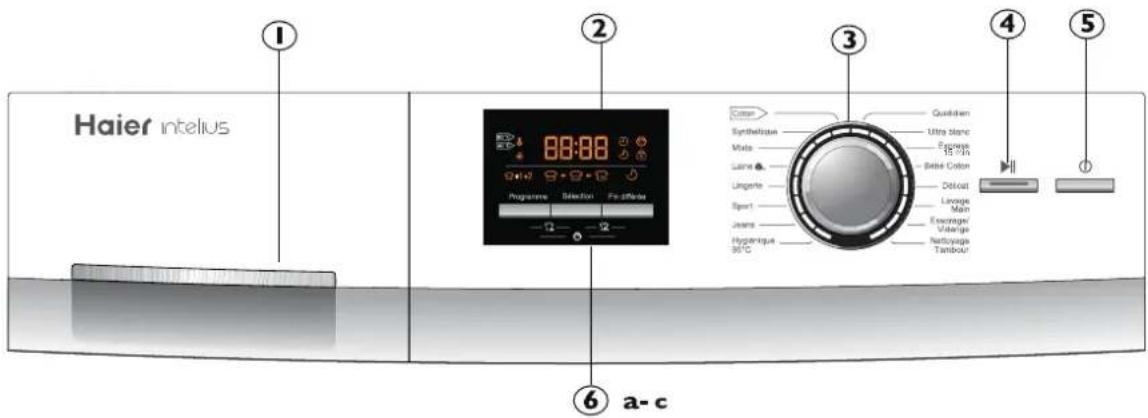

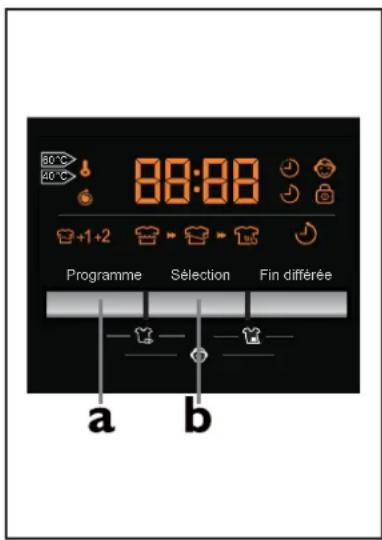

Panneau de commande 1 Tiroir à lessive/adoucissant 2 Affichage 3 Sélecteur de programme 4 Touche « Départ/Pause » 5 Touche « Marche/Arrêt » 6 Touches de fonctions (a-c) a Programme b Sélection c Fin différée

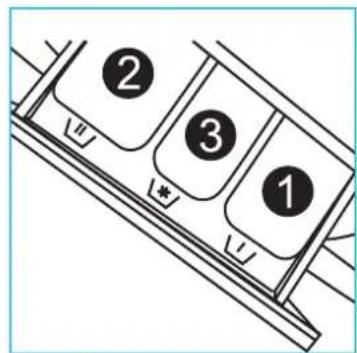

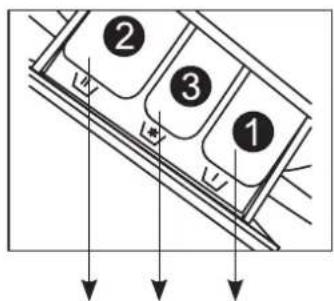

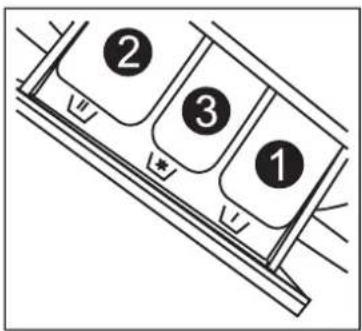

Ouvrez le tiroir. Il contient trois compartiments : Compartiment 1 : alimentation en eau uniquement, pas de lessive Compartiment 2 : lessive pour le programme Compartiment 3 : adoucissant, etc. La recommandation sur les types de lessives s'applique aux différentes températures de lavage ; reportez-vous au manuel relatif à la lessive.

Si l'appareil est sous tension, l'affichage indique son état actuel en allumant une des fonctions (voir page suivante). Les informations affichées incluent le temps de lavage, la vitesse d'essorage, la température, etc.

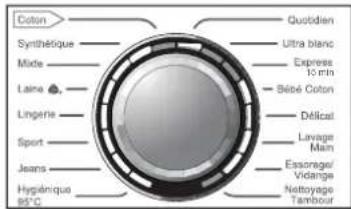

3- Sélecteur de programme

Tournez ce bouton pour sélectionner l'un des 16 programmes disponibles : la LED correspondante s'allume et les paramètres par défaut du programme s'affichent.

4- Touche « Départ/Pause »

Appuyez doucement sur cette touche pour démarrer ou interrompre le programme actuellement affiché. Lorsque le programme est en cours, le symbole correspondant est allumé ; lorsqu'il est interrompu, le symbole clignote.

5- Touche « Marche/Arrêt »

Appuyez doucement sur cette touche pour mettre la machine en marche ; l'écran s'allume. Pour mettre la machine hors tension, appuyez à nouveau sur la touche pendant environ 2 secondes. Si aucun élément du panneau ou programme n'est activé, la machine s'arrête automatiquement après un certain délai. 15 min8 Panneau de commande - touches de fonction 6a- « Programme » (touche a) Appuyez sur ce bouton pour sélectionner, les uns après les autres, les fonctions et les réglages requis. Le symbole correspondant s'allume. - : programme de température --°C = froid/15/20/30/40/60/90 - : programme de vitesse d'essorage (0/400/600/800/1000/1200/1400 tr/min) - : programme de rinçage supplémentaire. Ajoute 1 à 2 cycles de rinçage. Recommandé pour éliminer plus efficacement les résidus éventuels. 6b- « Sélection » (touche b) Appuyez sur cette touche pour choisir la température, la vitesse d'essorage ou le nombre de cycles de rinçage supplémentaires en fonction du programme actuellement sélectionné, dont le symbole clignote. Le programme est activé une fois la touche « Départ/ Pause » enfoncée. 6c- « Fin différée » – Différer la fin du programme (touche c) Appuyez sur ce bouton pour allumer le symbole correspondant et afficher l'heure de fin du programme en cours. Le démarrage du cycle de lavage est alors différé en fonction des réglages sélectionnés. Tournez le sélecteur de programme pour repousser la fin du programme par incrément de 30 minutes (de 0,5 à 24 h). Par exemple, si l‘affichage indique « 6:30 », le cycle du programme s‘achèvera dans 6 heures 30 minutes. Le programme est activé une fois la touche « Départ/ Pause » enfoncée. Cela ne s‘applique pas aux programmes « Essorage/Vidange » et « Nettoyage tambour ». Remarque : le délai choisi pour la fin différée du programme doit toujours être supérieur au temps de cycle du programme. Sinon, la machine se met en marche immédiatement, bien que le délai choisi ne puisse jamais être atteint. « Verrouillage enfant » - Fonction de verrouillage du panneau de commande (touche a + c ) Cette option bloque l‘activation de tous les éléments du panneau. Après le démarrage, appuyez simultanément sur « Programme » + « Fin différée » pendant environ 3 secondes. Le symbole de verrouillage du panneau est maintenant affiché. La prochaine répétition de l‘opération déverrouille les fonctions. Appuyez à nouveau sur ces deux boutons pour désactiver le verrouillage. Haier a défini pour chaque programme des paramètres par défaut spécifiques afin d'obtenir des résultats optimaux. En l'absence d'exigence particulière, il est recommandé d'utiliser les paramètres par défaut. A partir de ces réglages effectués à l'usine, de nombreux paramètres de programme et des fonctions supplémentaires peuvent être modifiés individuellement (voir le bouton de sélection des programmes et les différentes fonctions).

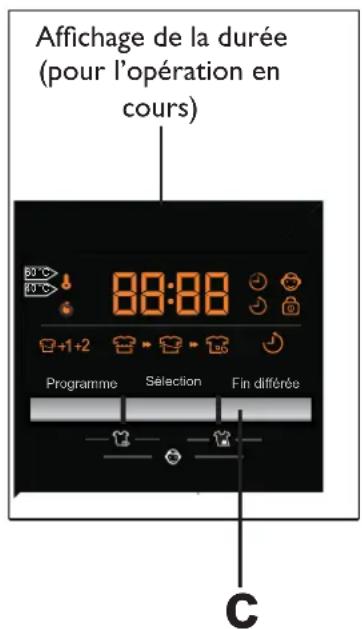

ProgrammeSélectionFin différée Affichage de la durée (pour l’opération en cours)

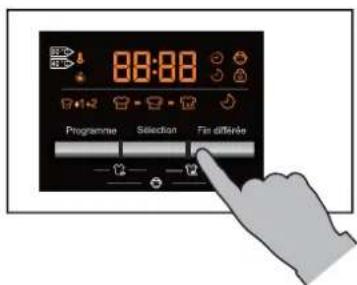

ProgrammeSélectionFin différée« Accéléré » (boutons a+b) Permet d‘économiser du temps et de l‘énergie. Recommandé si le linge est peu sale. Appuyez simultanément sur « programme » + « sélection » pendant environ 3 secondes pour activer la fonction Accéléré. L‘affichage indique « SPUP ON » ou « SPUP OFF » pendant un court instant. « Intense » (boutons b+c) Permet d‘intensifier les résultats de lavage. Recommandé si le linge est très sale. Appuyez simultanément sur « sélection » + « fin différée » pendant environ 3 secondes pour activer la fonction Intense. L‘affichage indique « INTE ON » ou « INTE OFF » pendant un court instant.10 Programmes 1 Coton 0-90 °C 30 °C Coton /Synth 1 400 tr/min 2 Synthétique 0-60 °C 30 °C Tissus en fibres 1 200 tr/min artificielles 3 Mixte 0-60 °C 40 °C Coton /Synth. 1 000 tr/min 4 Laine 0-40 °C --- Lainages 600 tr/min 5 Lingerie 0-60 °C 40 °C Lingerie 1 000 tr/min 6 Sport 0-40 °C 30 °C Vêtements 1 000 tr/min de sport 7 Jeans 0-60 °C 40 °C Jeans 1 000 tr/min 8 Hygiénique 95 °C 95 °C Coton 1 000 tr/min 9 Quotidien 0-40 °C 30 °C Tissus en coton 1 400 tr/min 10 Ultra blanc 0-60 °C 40 °C Coton /Synth 1 000 tr/min 11 Express 15 min 0-30 °C 20 °C Coton /Synth 1 400 tr/min 12 Bébé coton 0-90 °C 60 °C Coton /Synth 1 000 tr/min 13 Délicat 0-40 °C 30 °C Soie 600 tr/min 14 Lavage main 0-40 °C 30 °C Tissus en coton

90 °C 95 °C11 Consommation Programme Energie Eau Durée de lavage Efficacité de l'essorage

• Programme standard pour l'étiquetage én ergétique selon 2010/30EU : Coton 60 °C/40 °C avec vitesse d'essorage maximale et fonction intensive activée, les autres étant des paramètres par défaut

Les programmes coton 60 °C et 40 °C standard conviennent pour le nettoyage du linge en coton normalement sale. Il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie pour le linge en coton. La température réelle de l'eau peut varier de la température indiquée. Les valeurs de consommation indiquées peuvent différer en fonction des conditions locales. 40 °C 4/4.5 0,40 35,0 40 * Auto < 53/54 60 °C 4/4.5 0,55/0.58 35,0 60 * Auto < 53/54 60 °C 8/9 0,55/0.58 45,0 60 * Auto < 53/54 Synthétique 4 0,25 46,0 30 Auto --- Mixte 4 0,56 34,0 40 Auto --- Laine 1 0,10 50,0 --- 00:36 --- Lingerie 4 0,50 40,0 40 01:01 --- Sport 2 0,26 35,0 30 00:49 --- Jeans 4 0,56 40,0 40 01:28 --- Hygiénique 95 °C 2 2,00 36,0 95 02:06 --- Quotidien 4 0,58 46,0 30 01:11 --- Ultra blanc 2 0,60 45,0 40 01:23 --- Express 15 min 1 0,20 20,0 20 00:15 --- Linge bébé 4 2,00 67,5 60 01:24 --- Délicat 1 0,25 50,0 30 00:47 --- Lavage main 2 0,25 36,0 30 00:51 --- Essorage/Vidange 8/9 0,10 --- --- 00:10 --- Nettoyage tambour - 1,80 15,0 90 01:25 --- Coton *Fonctionnalités spéciales

La machine à laver est dotée de fonctionnalités spéciales supplémentaires destinées à simplifier l'utilisation, garantir des résultats de lavage optimaux et protéger le linge. Smart Drive Motor La fonction « Smart Drive Motor » (SD Motor

) un entraînement direct de longue durée très économe en énergie, peu bruyant et générant de faibles vibrations. ABT

» est un traitement antibactérien spécial qui permet d'éviter efficacement la formation de germes et de bactéries au niveau du joint de la porte et du tiroir à lessive. Pesage automatique La fonction « Pesage automatique » détecte la quantité de linge et ajuste automatiquement le programme de lavage selon la charge. Tambour Wave La fonction « Tambour Wave » a été conçue pour prendre particulièrement soin de votre linge et garantir d'excellents résultats de lavage. Alimentation Branchez le lave-linge sur une alimentation électrique (220V à 240V~/50 Hz). Raccordement à l'eau courante Ouvrez le robinet. L'eau doit être propre et claire. Avant utilisation, vérifiez qu'il n'y a pas de fuite entre les joints reliant le robinet et le flexible d'alimentation en eau en ouvrant le robinet. Utilisation quotidienne Reportez-vous également à la section « Installation ».Préparation du linge s Triez les vêtements en fonction du tissu (coton, synthétique, laine ou soie) et de leur niveau de saleté. s Séparez les vêtements blancs de ceux de couleur. Lavez les textiles de couleur à la main dans un premier temps pour vérifier si les couleurs passent ou déteignent au lavage. s Les vêtements sans ourlets, le linge délicat et les tissus fins tels que les rideaux doivent être placés dans un sac de lavage (un lavage à la main ou à sec est préférable). s Fermez les fermetures et les crochets, assurez-vous que les boutons sont cousus fermement et placez les petits articles, tels que les socquettes, les ceintures, les soutiens-gorge, etc. dans un sac de lavage. s Dépliez les grandes pièces de linge, telles que les draps, dessus- de-lit, etc. s Retournez les vêtements sur l'envers. s Videz les poches (clefs, pièces de monnaie, etc.) et retirez les objets décoratifs durs (broches, etc.). Avertissement ! /HVpOpPHQWVQRQWH[WLOHVGHSHWLWHWDLOOHGHVVHUUpVRXPDOFRXVXV SHXYHQWSURYRTXHUGHVG\VIRQFWLRQQHPHQWVHWHQGRPPDJHUOHV YrWHPHQWVHWODSSDUHLO /HVSHWLWVpOpPHQWVERXWRQVHWFSHXYHQWHQGRPPDJHUODPDFKLQH HWHQWUDvQHUGHVWUDYDX[GHUpSDUDWLRQTXHOXWLOLVDWHXUGHYUDSD\HU OXLPrPH Chargement de la machine Ouvrez la porte et insérez le linge, article par article. Ne surchargez pas la machine. Vérifiez que vous pouvez passer la hauteur d'une main au-dessus de la charge. Fermez bien la porte. ,QIRUPDWLRQVJpQpUDOHVHWFRQVHLOV Après chaque installation ou arrêt prolongé, commencez par lancer un programme « Nettoyage tambour » à vide et sans ajouter de lessive dans le compartiment du produit de lavage (2) pour éliminer les résidus potentiellement gênants.

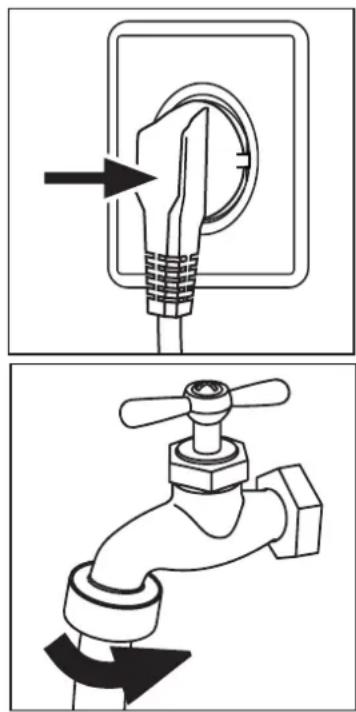

Utilisation quotidienne

'GGPPSélection de la lessive L'efficacité et les performances du lavage dépendent de la qualité de la lessive utilisée. Utilisez exclusivement une lessive homologuée pour le lavage en machine et des détergents spéciaux, le cas échéant (par exemple, pour les synthétiques et les lainages). Respectez les recommandations du fabricant de lessive. N'utilisez pas d'agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire. Retirez les résidus de lessive avant chaque nouveau cycle de lavage. Veuillez respecter les dosages recommandés sur l'emballage de la lessive liquide ou en poudre. Si vous sélectionnez le mode « Prélavage », ajoutez la moitié du dosage initial.

Utilisation quotidienne L = lessive liquide ou en gel P = lessive en poudre O = facultatif = non Choisir la lessive la mieux adaptée Coton L/P L/P - - o Synthétiques L/P L/P L - o Mélange L/P L/P - - o Laine - - - L o Sous-vêtements L/P L/P - - o Sport - L-o Jeans L/P L/P L - o Hygiénique 95 °C L/P L/P L - o Quotidien L/P L/P L - o Ultra blanc L/P - - - o Express 15 L L o Bébé coton L/P L/P - - o Délicat - - L - o Lavage à la main - - - L o Si vous utilisez de la lessive liquide, il est déconseillé d'activer le démarrage en différé. Suivez les informations disponibles sur l'emballage de la lessive pour déterminer la quantité nécessaire ! Reportez-vous aux étiquettes des vêtements et aux informations situées sur l'emballage de la lessive pour connaître les températures de lavage appropriées. Voici nos recommandations ▶ Lessive en poudre : froid à 90 °C* (utilisation optimale : 40-60 °C) ▶ Lessive couleur : froid à 60 °C (utilisation optimale : 30-60 °C) ▶ Lessive laine/délicat : froid à 30 °C (= utilisation optimale) ▶ * Sélectionnez les programmes 90 °C / 95 °C uniquement en cas d‘exigences d‘hygiène particulières15 Utilisation quotidienne Ajout de lessive Ouvrez le tiroir à lessive et ajoutez la quantité de lessive et d'adoucissant nécessaire dans leurs compartiments respectifs. Refermez doucement le tiroir (consultez les instructions sur le tiroir). Informations importantes : N'ajoutez pas de lessive dans le compartiment Ajoutez de la lessive liquide dans le tiroir principal et commencez par la diluer si elle est concentrée N'utilisez pas trop de lessive ou d'adoucissant : ils pourraient endommager les tissus artificiels. Veuillez suivre les instructions spécifiées sur l'emballage de la lessive. Utilisez un détergent liquide en fonction des instructions fournies sur son emballage. N'utilisez pas de lessive liquide si la fonction « Fin différée » est sélectionnée. Sélection d'un programme Pour obtenir des résultats optimaux lors du lavage, choisissez un programme qui convient au degré de saleté et au type de linge. Tournez le bouton des programmes pour sélectionner le programme adéquat. La LED correspondant au programme choisi clignote et les paramètres par défaut ainsi que la durée du programme s'affichent. Ajout de sélections individuelles Sélectionnez les paramètres et les options de votre choix (voir « Panneau de commande »). Veuillez également vous reporter aux « Fonctionnalités spéciales » qui conviennent parfaitement à une utilisation quotidienne. Démarrage du programme de lavage Appuyez sur la touche « Départ/Pause » pour démarrer. L'appareil utilise les réglages actuels. Pour effectuer des modifications, vous devez annuler le programme. 15 min Mettez l‘appareil en marche Appuyez sur la touche Marche/Arrêt de l‘appareil. CotonSynthétiqueMixteLaineLingerieSportJeansHygiénique 95°C QuotidienUltra blancExpress15 minBébé CotonDélicatLavage MainEssorage/ VidangeNettoyage Tambour15 minUtilisation quotidienne

Interruption - annulation du programme de lavage Pour interrompre un programme en cours, appuyez doucement sur « Départ/Pause ». La durée du programme clignote. Pour reprendre le cycle, appuyez à nouveau sur le bouton. Pour annuler un programme en cours ainsi que tous ses paramètres individuels, appuyez sur « Départ /Pause », puis sur « Marche/Arrêt » pendant environ 3 secondes. Après le lavage A la fin du cycle du programme, le mot End » s'affiche, puis la machine s'arrête automatiquement. Retirez le linge dès que possible pour éviter qu'il ne soit trop chiffonné. Fermez l'arrivée d'eau et débranchez le cordon d'alimentation. Ouvrez la porte pour éviter la formation d'humidité et l'apparition d'odeurs. Laissez la porte ouverte lorsque vous n'utilisez pas la machine. Mode veille La machine à laver sous tension passera en mode veille si elle n'est pas activée dans les deux minutes avant le démarrage d'un programme ou la fin de celui-ci. Appuyez sur un bouton pour désactiver le mode veille. En mode veille, le bouton Départ/ Pause reste allumé. Utilisation respectueuse de l'environnement ▶ Pour obtenir les meilleurs résultats en matière d'énergie, d'eau, de lessive et de temps, respectez la charge maximale recommandée ▶ Ne surchargez pas la machine (espace libre de la largeur d'une main au-dessus du linge). ▶ Respectez les dosages exacts de chaque produit de lavage. ▶ Choisissez la température de lavage appropriée la plus basse ; les lessives modernes nettoient efficacement à moins de 60 °C. ▶ N'augmentez les paramètres par défaut que si le linge est très sale. ▶ Sélectionnez la vitesse d'essorage maximale si vous utilisez un sèche-linge. Activez ou désactivez l‘alarme

1. Mettez l‘appareil en marche.

2. Sélectionnez le programme « Essorage/Vidange ».

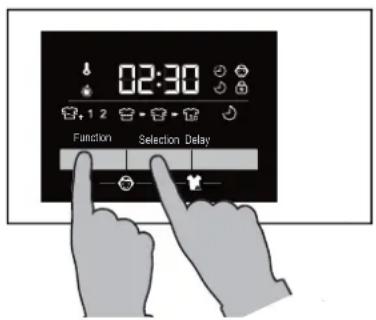

3. Appuyez simultanément sur les boutons « programme »

et « sélection » (également appelée fonction « Accéléré ») pendant 3 secondes. « BEEP OFF » s‘affiche et l‘alarme est désactivée. Pour activer l‘alarme, appuyez une nouvelle fois sur ces deux boutons simultanément. « BEEP ON » s‘affiche. Function Selection DelaySymboles d'entretien du linge Température de lavage Température de lavage Température de lavage maximale 95 °C - maximale 60 °C - maximale 60 °C normal normal doux Température de lavage Température de lavage Température de lavage maximale 40 °C - maximale 40 °C - maximale 40 °C - normal doux très doux Température de lavage Température de lavage Température de lavage maximale 30 °C - maximale 30 °C - maximale 30 °C - normal doux très doux Temp. max. de Ne pas laver lavage à la main 40 °C Tous agents de Oxygène uniquement/ Ne pas blanchir blanchiment non chloré autorisés javel autorisée Sèche-linge autorisé Sèche-linge autorisé Ne pas passer au température normale température basse sèche-linge Séchage sur corde Séchage à plat Repassage à une Repassage à une Repassage à une température maximale température maximale température maximale de 200 °C de 150 °C de 110 °C sans vapeur Ne pas repasser (le repassage à la vapeur peut provoquer des dommages irréversibles) Nettoyage à sec Nettoyage à sec Pas de nettoyage à sec professionnel au professionnel tétrachloréthène aux hydrocarbures Nettoyage par voie Pas de nettoyage par professionnel voie humide humide professionnel Lavage Blanchiment Sèche-linge Repassage Entretien professionnel des textiles

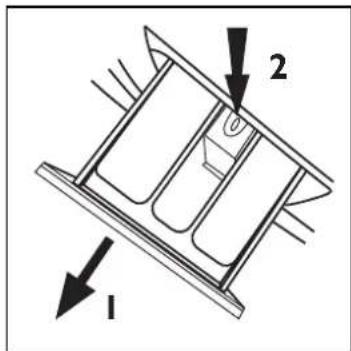

Utilisation quotidienne18 Entretien et nettoyage Nettoyage du tiroir à lessive Veillez toujours à ce qu'il ne reste pas de résidus de lessive. Nettoyez régulièrement le tiroir à lessive. Tirez le tiroir jusqu'à la butée (1) et appuyez sur le bouton d'ouverture (2) pour le retirer. Nettoyez ensuite le tiroir à l'eau et remettez-le en place dans la machine. Nettoyage de la machine Débranchez la machine pendant le nettoyage et l'entretien. Utilisez un chiffon doux imbibé de savon liquide pour nettoyer la machine et les composants en caoutchouc. N'utilisez pas de produits chimiques organiques ou de solvants corrosifs. ,QIRUPDWLRQVJpQpUDOHVHWFRQVHLOV $SUqVFKDTXHLQVWDOODWLRQRXDUUrWSURORQJpFRPPHQFH]SDU ODQFHUXQSURJUDPPH© 1HWWR\DJHWDPERXU ªjYLGHHWVDQV DMRXWHUGHOHVVLYHGDQVOHFRPSDUWLPHQWGXSURGXLWGHODYDJH SRXUpOLPLQHUOHVUpVLGXVSRWHQWLHOOHPHQWJrQDQWV Robinet d'arrivée d'eau et filtre d'arrivée d'eau Pour éviter l'obstruction de l'arrivée d'eau par des résidus (comme le calcaire), nettoyez régulièrement le filtre d'arrivée d'eau. Longues interruptions de l'utilisation Si le lave-linge reste inutilisé pendant une période prolongée, débranchez l'appareil (1) et fermez l'arrivée d'eau (2). Ouvrez la porte pour éviter la formation d'humidité et l'apparition d'odeurs. Laissez la porte ouverte lorsque vous n'utilisez pas la machine. Avant la prochaine utilisation, vérifiez minutieusement le cordon d'alimentation, l'arrivée d'eau et le tuyau de vidange. Assurez-vous que tout est bien installé et qu'il n'y a pas de fuite. Commencez par lancer un programme « Nettoyage tambour » à vide et sans ajouter de lessive dans le compartiment 2 pour éliminer les résidus potentiellement gênants.

Entretien et nettoyage Filtre de la pompe Nettoyez le filtre une fois par mois et vérifiez le filtre de la pompe si l'appareil ▶ ne vidange pas. ▶ n'essore pas. ▶ émet un bruit inhabituel en cours de fonctionnement. Avertissement ! 5LVTXHGHEUOXUH /HDXFRQWHQXHGDQVOHILOWUHGHODSRPSHSHXWrWUH WUqVFKDXGH$YDQWWRXWHLQWHUYHQWLRQDVVXUH]YRXVTXHOHDXDUHIURLGL

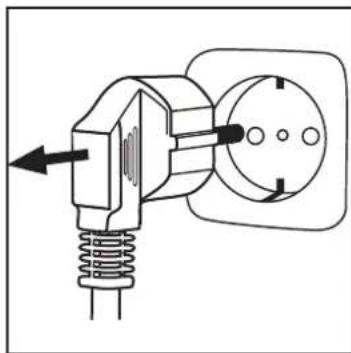

1. Arrêtez et débranchez la machine.

2. Ouvrez le volet d'entretien. Utilisez une pièce ou un tournevis.

3. Prévoyez un récipient plat pour récupérer l'eau de vidange,

dont la quantité peut être importante !

4. Tirez le tuyau de vidange et maintenez-en l'extrémité au-dessus

5. Retirez le bouchon du tuyau de vidange.

6. Après avoir effectué la vidange, dévissez et enlevez le filtre de la

7. Retirez les résidus et la poussière.

8. Nettoyez soigneusement le filtre de la pompe, à l'eau courante

9. Remettez la pompe en place.

10. Rebouchez le tuyau de vidange et réintroduisez-le dans la

11. Refermez le volet d'entretien

Attention ! /HGLVSRVLWLIGHIHUPHWXUHGXILOWUHGHODSRPSHGRLWrWUHSURSUHHWHQ SDUIDLWpWDW 6LOHFRXYHUFOHQHVWSDVELHQVHUUpGHOHDXSHXWVpFKDSSHU /HILOWUHGRLWrWUHFRUUHFWHPHQWLQVWDOOpSRXUQHSDVSURYRTXHUGHIXLWHV* Avertissement ! Code Fb : la protection anti-débordement est placée au niveau le plus bas possible dans la machine. En cas de fuite, toutes les fonctions s'arrêtent automatiquement, à l'exception de la pompe de vidange qui est activée pour des raisons de sécurité.

Dépannage Problème Cause Solution Le lave-linge ne fonctionne pas. s Le programme n'a pas encore démarré. s La porte n'est pas correctement fermée. s La machine n'a pas été mise sous tension. s Coupure de courant. s Vérifiez le programme et démarrez-le. s Fermez correctement la porte. s Mettez la machine sous tension. s Vérifiez l'alimentation. Le lave-linge ne se remplit pas. s Il n'y a pas d'eau. s Le flexible d'alimentation est tordu. s Le filtre du flexible d'alimentation est bouché. s La pression de l'eau est inférieure à 0,03 MPa. s La porte n'est pas correctement fermée s Coupure d'eau s Vérifiez le robinet d'eau. s Vérifiez le flexible d'alimentation. s Débouchez le filtre du flexible d'alimentation. s Vérifiez la pression de l'eau. s Fermez correctement la porte. s Vérifiez l'arrivée d'eau La machine vidange pendant qu'elle se remplit. s La hauteur du tuyau de vidange est inférieure à 80 cm. s L'extrémité du tuyau de vidange risque de baigner dans l'eau. s Assurez-vous que le tuyau de vidange est correctement installé. s Vérifiez que le tuyau de vidange n'est pas plongé dans l'eau Echec de la vidange s Le tuyau de vidange est obstrué s Le filtre de la pompe est bouché s L'extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol. s Débouchez le tuyau de vidange. s Nettoyez le filtre de la pompe. s Assurez-vous que le tuyau de vidange est correctement installé Forte vibration pendant l'essorage s Certains boulons de transport n'ont pas été retirés. s L'appareil n'est pas installé sur une surface stable. s La charge de la machine n'est pas correcte. s Retirez tous les boulons de transport. s Assurez-vous que l'appareil est placé sur une surface stable et plane. s Vérifiez le poids et l'équilibre de la charge. L'opération s'arrête avant la fin du cycle de lavage

Coupure d'eau ou de courant. s Vérifiez le branchement électrique et l'alimentation en eau Dépannage sans code affiché3UREOqPH &DXVH 6ROXWLRQ L'opération s'arrête pendant un certain temps s Un code d'erreur s'affiche sur la machine. s Problème dû au modèle de chargement. s Le programme effectue-t-il le cycle de trempage ? s Examinez le code d'erreur s Réduisez ou ajustez la charge. s Si nécessaire, annulez l'opération. Une quantité excessive de mousse flotte dans le tambour et/ou le tiroir à lessive

s La lessive n'est pas adaptée s Quantité excessive de détergent. s Vérifiez les recommandations en matière de lessive. s Réduisez la quantité de lessive. Ajustement automatique du temps de lavage

s La durée du programme de lavage est ajustée. s C'est normal et cela n'affecte pas le fonctionnement. Echec de l'essorage

s Mauvaise répartition du linge. s Vérifiez la charge de la machine et la répartition du linge, puis relancez un programme d'essorage.

Dépannage ,QIRUPDWLRQVJpQpUDOHVHWFRQVHLOV 3HQGDQWOHVVRUDJHVLXQHWURSJUDQGHTXDQWLWpGHPRXVVHHVWGpWHFWpHOHPRWHXUVDUUrWHHWODSRPSHGHYLGDQJHHVWDFWLYpHSHQGDQW VHFRQGHV6LOpOLPLQDWLRQGHODPRXVVHpFKRXHj UHSULVHVOHSURJUDPPHVDUUrWHVDQVHVVRUDJH Avertissement ! /HQWUHWLHQGHOpTXLSHPHQWpOHFWULTXHGRLWrWUHHIIHFWXpXQLTXHPHQWSDUGHVpOHFWULFLHQVTXDOLILpV'HV UpSDUDWLRQVLQFRUUHFWHVSHXYHQWSURYRTXHUGLPSRUWDQWVGpJkWVWHFKQLTXHV 6LOHFRUGRQGDOLPHQWDWLRQHVWHQGRPPDJpLOFRQYLHQWGHOHIDLUHUHPSODFHUSDUXQDJHQWGHVHUYLFHDSUqV YHQWHYRLUILFKHGHJDUDQWLHSRXUpYLWHUWRXWGDQJHU En cas de coupure de courant Le programme en cours et ses paramètres sont enregistrés. Une fois le courant rétabli, le programme reprend. Pour l'annuler, appuyez sur « Départ/Pause » puis sur « Power » pendant environ 3 secondes. Si une coupure de courant interrompt le déroulement d'un programme de lavage, l'ouverture de la porte est bloquée mécaniquement. Pour que le linge puisse être retiré, le niveau d'eau ne doit pas être visible à travers le hublot de la porte (risque de brûlure !). Vous devez abaisser le niveau d'eau comme indiqué dans la section « Filtre de la pompe ». Ensuite (mais pas avant), tirez le levier derrière le volet d'entretien jusqu'à ce que la porte se déverrouille en émettant un petit « clic ». Pour finir, remettez toutes les pièces en place. lever levier23 Installation Préparation Retirez tous les éléments d'emballage, y compris la base en polystyrène. A l'ouverture de l'emballage, des gouttes d'eau peuvent apparaître sur le sac plastique et le hublot. Ce phénomène est normal et résulte des tests hydrauliques effectués en usine. Mettez l'emballage au rebut en respectant les consignes de protection de l'environnement. Pour connaître les circuits de mise au rebut actuels, contactez votre revendeur ou renseignez-vous auprès de votre mairie. Option : installation du panneau de protection inférieur Après avoir retiré le film plastique de l'emballage, vous trouverez un panneau en plastique avec carbonate de calcium et une feuille en feutre. Installez le panneau en dessous de l'appareil pour réduire le bruit.

1. Placez la feuille en feutre sur un côté du panneau en plastique

avec carbonate de calcium (figure.1).

2. Couchez la machine à laver sur le côté, hublot dirigé vers le

haut et partie basse de la machine vers vous, puis dévissez les quatre boulons. (figure 2).

3. Placez le panneau en plastique avec carbonate de calcium

avec la feuille en feutre vers l'intérieur. Vissez fermement les boulons dans les quatre trous du panneau sur l'appareil (figure 3). Remettez la machine à l'endroit. Démontage des boulons de transport Les boulons de transport servent à retenir les composants anti- vibration dans la machine pendant le transport pour éviter tout dommage à l'intérieur de l'appareil. Retirez les boulons sur le côté arrière et enlevez les entretoises en plastique (A) de l'intérieur de la machine.Bouchez les autres orifices avec des bouchons d'obturation. Déplacement de l'appareil Si la machine doit être déplacée sur une longue distance, replacez les boulons de transport avant l'installation de manière à éviter tout dommage.

1. Retirez les bouchons d'étanchéité.

2. Insérez les entretoises en plastique et les boulons de transport.

3. Serrez les boulons avec une clé.

Réglage des pieds Réglez les pieds pour que l'appareil soit bien à l'horizontale. Cela permet de réduire les vibrations et donc le bruit pendant l'utilisation. Cela permet également de ralentir l'usure de l'appareil. Nous recommandons l'emploi d'un niveau à bulle pour le réglage. Le sol doit être aussi stable et plat que possible.

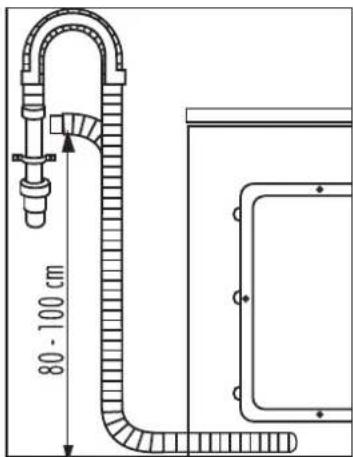

Installation Tuyau de vidange Le système de vidange peut être installé de plusieurs manières. Le tuyau de vidange doit cependant atteindre une hauteur d'au moins 80-100 cm. Ne pas vriller, plier ou obstruer le tuyau de vidange. Si possible, fixez le tuyau de vidange au clip à l'arrière du lave-linge.

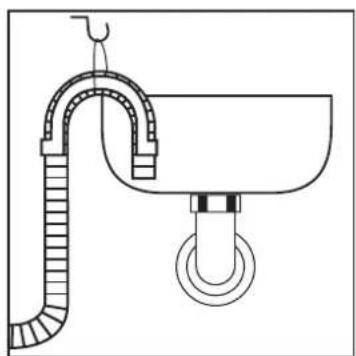

1. Tuyau de vidange raccordé à un évier

Utilisez le coude du tuyau de vidange pour maintenir l'extrémité du tuyau en place au-dessus du niveau d'eau. Fixez le coude de telle sorte qu'il ne risque pas de tomber à cause des vibrations de la machine.

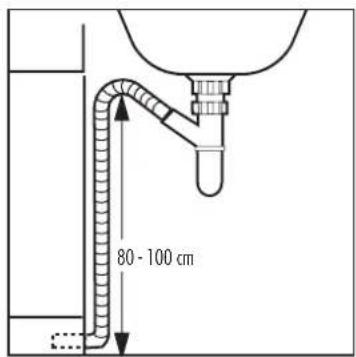

2. Raccordement du tuyau de vidange à un évier

Le raccordement au siphon du robinet d'eau en dessous de l'évier doit être sûr. Assurez-vous que la hauteur du tuyau au-dessus du sol est correcte pour éviter tout problème de vidange ou d'auto-siphonage.

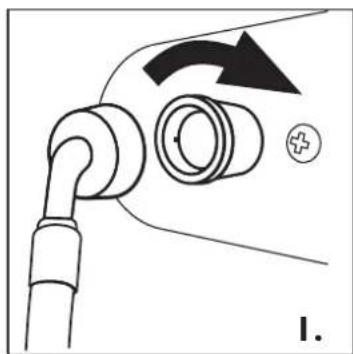

Installation Flexible d'alimentation - Système de contrôle Aqua Le flexible d'alimentation Aqua Stop est un élément important pour la sécurité et le contrôle global de l'appareil. Il est doté de vannes qui contrôlent l'alimentation en eau et la coupent en cas de fuite sur le flexible. Fixez l'écrou du flexible d'alimentation au raccord sur la vanne d'eau. Raccordez le flexible d'alimentation à un robinet d'eau. Veillez à ne pas vriller, pincer ou coincer le flexible d'alimentation. Avertissement ! /DSSDUHLOHVWKRPRORJXpSRXUXQHDOLPHQWDWLRQHQHDXIURLGHXQLTXHPHQW 8WLOLVH]OHNLWGHUDFFRUGHPHQWIRXUQLDYHFODSSDUHLO /HVNLWVGHUDFFRUGHPHQWXVDJpVQHGRLYHQWSDVrWUHUpXWLOLVpV 1HUDFFRUGH]SDVODOLPHQWDWLRQjOHDXFKDXGH

3. Raccordement du tuyau de vidange à l'évacuation

des eaux usées Utilisez le coude du tuyau de vidange pour maintenir en place l'extrémité du tuyau de vidange. Fixez le coude de telle sorte qu'il ne risque pas de tomber à cause des vibrations de la machine. Avertissement ! /HWX\DXGHYLGDQJHQHGRLWSDVrWUHLPPHUJpHWGRLWrWUHSDUIDLWHPHQW IL[pHWpWDQFKH6LOHWX\DXGHYLGDQJHHVWSODFpDXVRORXVLOHWX\DXVH WURXYHjXQHKDXWHXULQIpULHXUHj FPOHODYHOLQJHYLGDQJHVDQVDUUrW SHQGDQWOHUHPSOLVVDJHDXWRVLSKRQDJH /HWX\DXGHYLGDQJHQHGRLWSDVrWUHUDOORQJp6LQpFHVVDLUHFRQWDFWH]OH VHUYLFHDSUqVYHQWH Branchement électrique Avant chaque branchement, vérifiez que : ▶ l'alimentation, la prise et les fusibles correspondent à la plaque signalétique ; ▶ la prise d'alimentation est raccordée à la terre et aucune prise multiple ni aucune rallonge ne sont utilisées ;

Informations techniques Marque commerciale Haier N° modèle Capacité nominale (kg) Catégorie d'efficacité énergétique Consommation énergétique par an (kWh)

Consommation énergétique en mode coton 60 °C, pleine charge (kWh/cycle) Consommation énergétique en mode coton 60 °C, charge partielle (kWh/cycle) Consommation énergétique en mode coton 40 °C, charge partielle (kWh/cycle) 0,40 Consommation électrique moyenne hors tension 0,2 Consommation électrique moyenne si laissé sous tension 0,2 Consommation d'eau par an (l)

Catégorie d'efficacité à l'essorage

Vitesse d'essorage maximale (tr/min)

Taux d'humidité restant (%)

Coton 60 °C avec réglage sur vitesse d'essorage maximale et fonction intensive activée Cotton 40 °C avec réglage sur vitesse d'essorage maximale et fonction intensive activée Temps du programme coton 60 °C pleine charge (mini.) 180 Temps du programme coton 60 °C charge partielle (mini.) 180 Temps du programme coton 40 °C charge partielle (mini.) 174 Durée si laissé sous tension (mini.)

Bruit aérien (lavage/essorage en dB(A))

Type Machine sur pied, chargement par l'avant

Sur la base de 220 cycles de lavage standard pour les programmes coton à 60 °C et 40 °C en pleine charge et charge partielle, et des modes à consommation réduite. La consommation énergétique réelle varie en fonction de l'utilisation de l'appareil.

Sur la base de 220 cycles de lavage standard pour les programmes coton à 60 °C et 40 °C en pleine charge et charge partielle. La consommation d'eau réelle varie en fonction de l'utilisation de l'appareil.

La catégorie G correspond à l'efficacité la plus faible ; la catégorie A correspond à l'efficacité la plus élevée.

Sur la base du programme coton 60 °C standard en pleine charge et du programme coton 40 °C standard en charge partielle.

Le « programme coton 60 °C standard » et le « programme coton 40 °C standard » sont les programmes de lavage standard associés aux informations figurant sur l'étiquette et la fiche. Ces programmes conviennent pour le nettoyage du linge en coton normalement sale et sont les plus efficaces, aussi bien en termes de consommation énergétique et que de consommation d'eau.

En présence d'un système de gestion de l'alimentation.

Sur la base du programme coton 60 °C standard en pleine charge. Fiche produit (selon le règlement EU 1061/2010) Programme coton 40 °C standard
