GEBRUIKSAANWIJZING HW90B14266A HAIER

Gebruikershandleiding

Wasmachine

Haier Radius Smart Drive

HW80-B14266A

HW90-BI4266A

Wij danken u voor uw aanschaf van dit Haier-product

Lees voor gebruik van de machine deze instructies zorgvuldig door. Deze instructies bevatten belangrijke informatie waarmee u de machine veilig en correct kunt installeren en optimaal kunt gebruiken en onderhouden.

Bewaar deze gebruikershandleiding op een gemakkelijk bereikbare plaats, zodat u ze altijd direct kunt raadplegen voor veilig en correct gebruik van het apparaat.

Als u de machine doorverkoopt, weggeeft of achterlaat wanneer u verhuist, geef deze gebruikershandleiding dan aan de nieuwe eigenaar, zodat hij of zij vertrouwd kan raken met de machine en de veiligheidswaarschuwingen.

Legenda

Ja Nee Algemene informatie en tips Waarschuwing! Belangrijke veiligheidsinformatie! Milieu-informatie

Afdanken

Dit symbool op het product, de accessoires of materialen bij deze informatie geeft aan dat het product of de elektronische accessoires (bijv. kabel, Aqua Stop-slang) niet mogen weggegooid worden met ander huisvuil. Om mogelijke schade aan het milieu of de gezondheid als gevolg van ongereguleerde afvalverwerking te voorkomen, moeten deze voorwerpen worden gescheiden van ander afval en worden gerecycleerd. Dit bevordert het duurzame hergebruik van materiaalbronnen. Huishoudelijke gebruikers dienen contact op te nemen met de winkelier van wie ze het producthebben gekocht of met de plaatselijke autoriteiten voor informatie over hoe de machine op een milieuvriendelijke en veilige wijze kan worden verwerkt. Bedrijvendienencontactoptenemenmethunleverancieren devoorwaardenvandeankooptecontrolleren. Ditproduct en de bijbehorende elektronische accessoires mogen niet worden gemengd met commercieel afval.

De afgedankte machine moet vóór het schroten onbruikbaar worden gemaakt door middel van het verwijderen van het netsnoer. Ook de deurvergrendeling moet onbruikbaar worden gemaakt, zodat kinderen zichzelf niet kunnen opsluiten.

Index

Veiligheid.... 4-5

Productomschrijving.... 6

Bedieningspaneel.... 7-9

Programma's 10

Verbruik...... 11

Speciale functies.... 12

Dagelijks gebruik 13-17

Onderhoud en reiniging.... 18-19

Problemen oplossen.... 20-22

Installatie.... 23-25

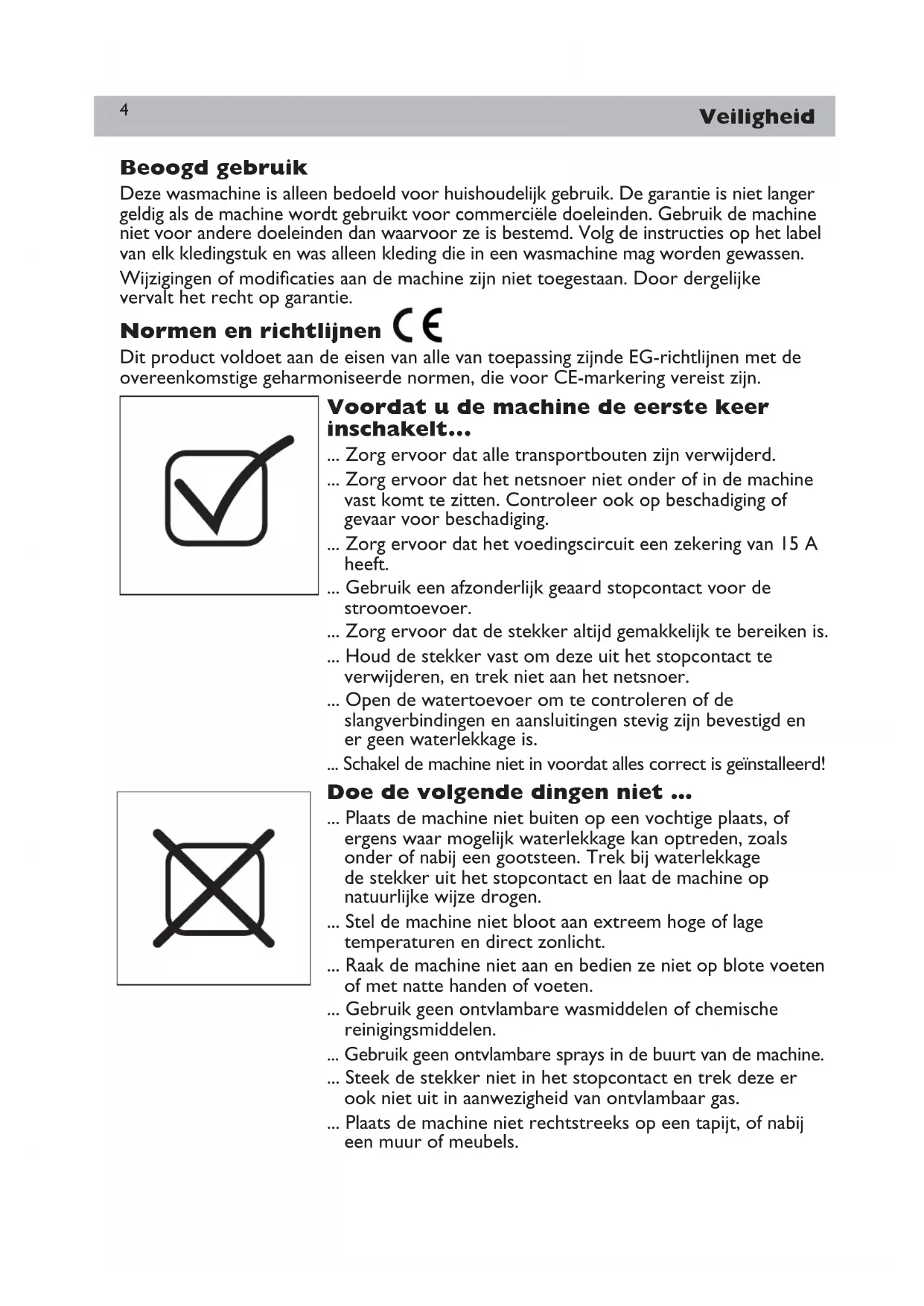

Deze wasmachine is alleen bedoeld voor huishoudelijk gebruik. De garantie is niet langer geldig als de machine wordt gebruikt voor commerciële doeleinden. Gebruik de machine niet voor andere doeleinden dan waarvoor ze is bestemd. Volg de instructies op het label van elk kledingstuk en was alleen kleding die in een wasmachine mag worden gewassen.

Wijzigingen of modificaties aan de machine zijn niet toegestaan. Door dergelijke vervalt het recht op garantie.

Normen en richtlijnen CE

Dit product voldoet aan de eisen van alle van toepassing zijnde EG-richtlijnen met de overeenkomstige geharmoniseerde normen, die voor CE-markering vereist zijn.

Simple black checkmark inside a square outline on white background (no text or symbols)

Voordat u de machine de eerste keer inschakelt...

... Zorg ervoor dat alle transportbouten zijn verwijderd.
... Zorg ervoor dat het netsnoer niet onder of in de machine vast komt te zitten. Controleer ook op beschadiging of gevaar voor beschadiging.
... Zorg ervoor dat het voedingscircuit een zekering van 15 A heeft.
... Gebruik een afzonderlijk geaard stopcontact voor de stroomtoevoer.
... Zorg ervoor dat de stekker altijd gemakkelijk te bereiken is.

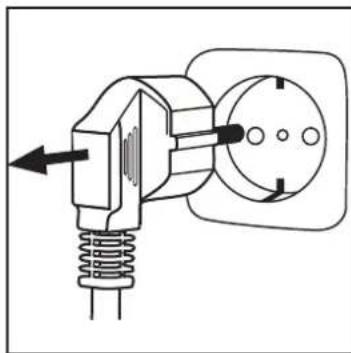

... Houd de stekker vast om deze uit het stopcontact te verwijderen, en trek niet aan het netsnoer.
... Open de watertoevoer om te controleren of de slangverbindingen en aansluitingen stevig zijn bevestigd en er geen waterlekkage is.
... Schakel de machine niet in voordat alles correct is geïnstalleerd!

Doe de volgende dingen niet ...

... Plaats de machine niet buiten op een vochtige plaats, of ergens waar mogelijk waterlekkage kan optreden, zoals onder of nabij een gootsteen. Trek bij waterlekkage de stekker uit het stopcontact en laat de machine op natuurlijke wijze drogen.
... Stel de machine niet bloot aan extreem hoge of lage temperaturen en direct zonlicht.
... Raak de machine niet aan en bedien ze niet op blote voeten of met natte handen of voeten.
... Gebruik geen ontvlambare wasmiddelen of chemische reinigingsmiddelen.
... Gebruik geen ontvlambare sprays in de buurt van de machine.
... Steek de stekker niet in het stopcontact en trek deze er ook niet uit in aanwezigheid van ontylambaar gas.
... Plaats de machine niet rechtstreeks op een tapijt, of nabij een muur of meubels.

Deze machine mag worden gebruikt door kinderen vanaf 8 jaar en personen met een lichamelijke, zintuiglijke of mentale beperking of personen zonder ervaring of kennis, op voorwaarde dat het gebruik onder toezicht gebeurt of dat ze instructies over een veilig gebruik van de machine hebben gekregen en de mogelijke gevaren begrijpen. Laat kinderen in geen geval met de machine spelen. Kinderen mogen de machine niet zonder toezicht reinigen of onderhouden. Kinderen van minder dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze onder voortdurend toezicht staan.

Tijdens dagelijks gebruik van de machine...

... Trek ritssluitingen dicht, maak losse draden vast en neem voorzorgsmaatregelen voor kleine items om te voorkomen dat het wasgoed in de knoop raakt. Gebruik waar nodig een geschikte zak of een geschikt netje.
... Trek de stekker na elke wasbeurt uit het stopcontact om elektriciteit te besparen en de veiligheid te verhogen.
... Houd het onderste gedeelte van het deurglas schoon en houd de deur en wasmiddellade open wanneer de machine niet in gebruik is, om geurtjes te voorkomen.
... Laat een beschadigd netsnoer alleen vervangen door de fabrikant, zijn reparateur of een andere gekwalificeerde persoon.

Simple checkmark inside a square outline (no text or symbols)

Doe de volgende dingen niet...

... Raak de deur niet aan tijdens het wasprogramma, deze wordt heet.
... Plaats geen zware voorwerpen of warmte- of vochtbronnen op de machine.
... Was geen rubberen of sponsachtige materialen op hete temperatuur.
... Open de wasmiddellade niet tijdens het wasprogramma.
... Open de deur niet met overdreven veel kracht; de deur is uitgerust met een systeem voor automatische vergrendeling en wordt ontgrendeld kort nadat het wasprogramma is voltooid.
... Open de deur niet wanneer het waterniveau in het deurglas zichtbaar is.
... Dek de machine niet af of pak ze niet in wanneer de machine in werking is of kort daarna, zodat het vocht de kans krijgt te verdampen.

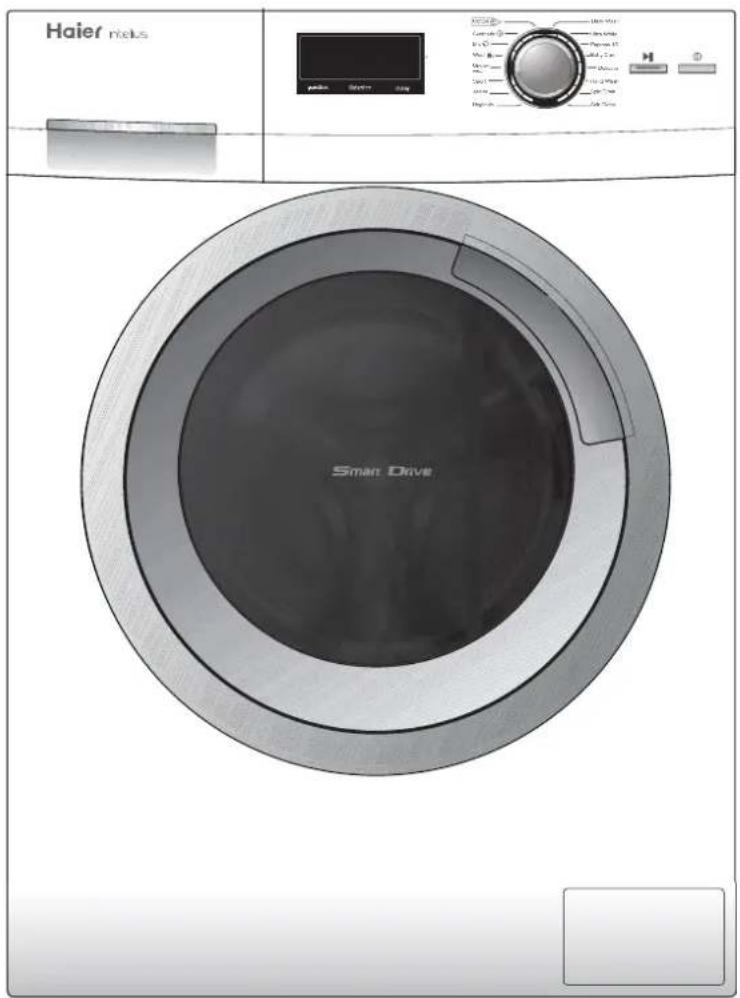

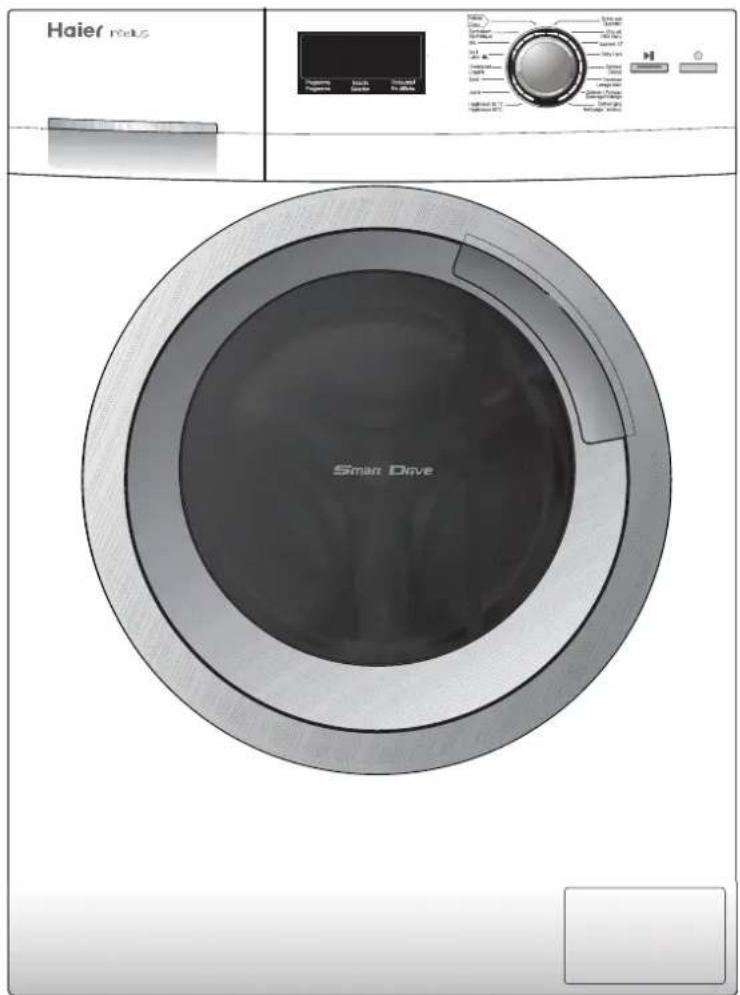

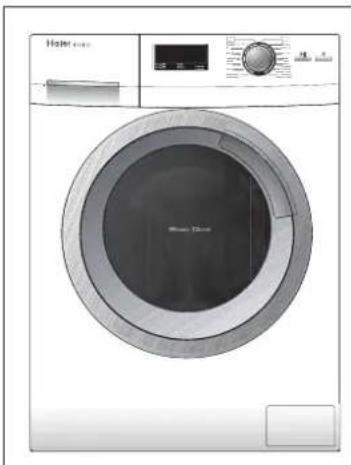

De getoonde indeling kan licht afwijken van de indeling op de wasmachine die u hebt gekocht.

I Wasmiddel-/wasverzachterlade
2 Deur
3 Werkblad
4 Deurhendel
5 Bedieningspaneel
6 'Aan/Uit
7 Onderhoudsklep

I Transportbouten (TI-T4)
2 Achterpaneel
3 Schroeven achterpaneel (SI-S4)
4 Netsnoer
5 Waterinlaatklep
6 Afvoerslang

Accessoires

Controleer of de volgende accessoires en documentatie aanwezig zijn.

Ix Beugel voor afvoerslang

lx
Garantiekaart

I x Gebruikers- handleiding

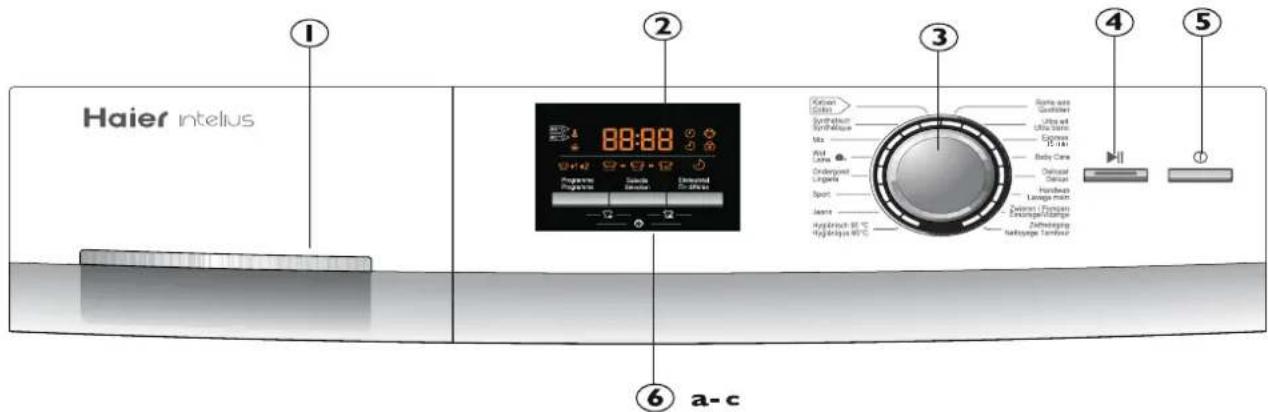

Haier Intelus ① ② ③ ④ ⑤ ⑥ a-c

I Wasmiddel-/wasverzachterlade
2 Display
3 Programmaselectieknop
4 Start/Pauze-knop
5 'Aan/Uit'-knop

6 Functieknop (a-c)
a Programma
b Selectie
c Eindeuitstel

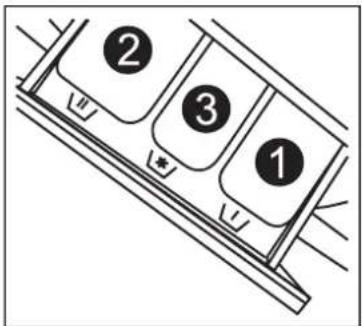

I-Wasmiddellade

Open de lade. Er zijn drie compartimenten: Compartiment 1: alleen voor watertoevoer, geen wasmiddel Compartiment 2: wasmiddel voor programma Compartiment 3: wasverzachter enz.

Raadpleeg de gebruiksaanwijzing op uw wasmiddel voor informatie over welk type wasmiddel geschikt is voor de verschillende wastemperaturen.

② ③ ①

2- Display

Wanneer de machine is ingeschakeld, lichten verschillende secties op het display op (zie de volgende pagina). De informatie betreffende wasduur, zwieren, snelheid, temperatuur enz. wordt weergegeven.

3-Programmaselectieknop

Door aan deze knop te draaien, kan een van de 16 programma's worden geselecteerd. Het bijbehorende LED-lampje gaat dan branden en de standaardinstellingen worden weergeven.

4-'Start/Pauze'-knop

Druk zacht op deze knop om het huidig weergegeven programma te starten of te onderbreken. Wanneer de machine in werking is, licht het bijbehorende symbool op, of knippert een lampje als het programma is onderbroken.

5-"Aan/Uit'-knop

Raak deze knop licht aan om de machine in te schakelen. Het display licht op. Raak de knop opnieuw gedurende 2 seconden aan om de machine uit te schakelen. Als er gedurende een bepaalde tijd geen paneelonderdelen of programma's worden geactiveerd, wordt de machine automatisch uitgeschakeld.

Voor de beste resultaten bij elk programma heeft Haier speciale standaardinstellingen vastgelegd. Als er geen speciale vereisten zijn, worden de standaardinstellingen aanbevolen. Veel van de fabrieksinstellingen, zoals de programma-instellingen en extra functies, kunnen worden aangepast (zie 'programma's' en 'functie'-knoppen).

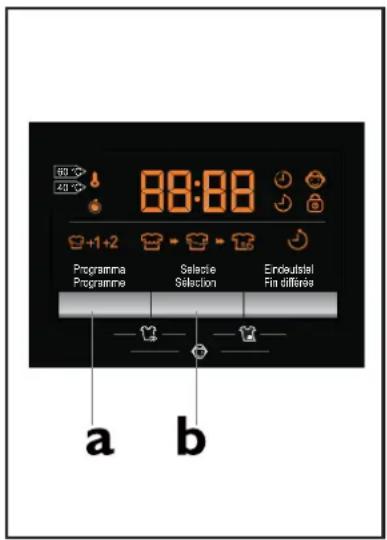

88:88 Programma Programme Selectie Selection Endeutstel Fin différés a b

6a 'Programma' (knop a)

Raak aan om opeenvolgende vereiste functies en instellingen te selecteren. De bijbehorende symbolen lichten op.

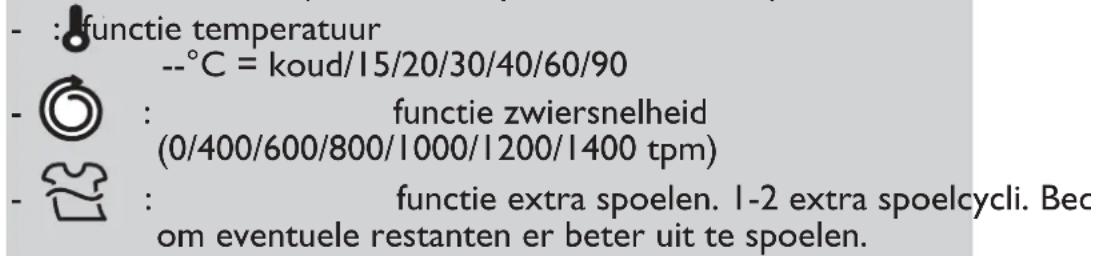

- : functie temperatuur --°C = koud/15/20/30/40/60/90 - : functie zwiersnelheid (0/400/600/800/1000/1200/1400 tpm) - : functie extra spoelen. 1-2 extra spoelcycli. Bec om eventuele restanten er beter uit te spoelen.

6b-'Selectie' (knop b)

Tik op deze knop om de temperatuur, zwiersnelheid of extra spoelcycli te selecteren bij de gekozen functie. Het bijbehorende symbool knippert. De functie wordt geactiveerd nadat op de 'Start/Pauze'-knop is gedrukt.

6c-'Eindeuitstel' - Eindeuitstel (knop c)

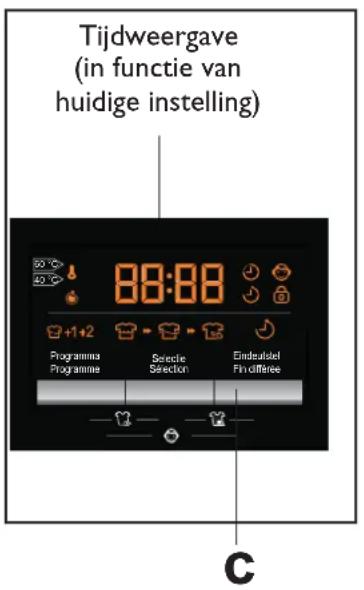

Tijdweergave (in functie van huidige instelling) 88:88 Programma Programme Serecie Sèction Eindeutsel Fin differee C

Als u deze knop aanraakt, licht het bijbehorende symbool op en wordt op het display de huidige eindtijd van het programma weergegeven. De eindtijd wordt uitgesteld op basis van alle instellingen voor de wascyclus.

De vertraging kan worden ingesteld in stappen van 30 minuten, van een half uur tot 24 uur, door aan de selectieknop te draaien. Indien bijvoorbeeld op het display '6:30' wordt weergegeven, houdt dit in dat het programma over 6 uur en 30 minuten is voltooid. De functie wordt geactiveerd nadat op de 'Start/Pauze'-knop is gedrukt.

Deze functie kan niet worden gebruikt bij het programma 'Zwieren/Pompen' en 'Zelfreiniging'.

Let op: de eindtijd moet langer zijn dan de programmacyclus. Anders begint de machine meteen, maar kan de aangegeven eindtijd niet worden bereikt.

'Kinderslot' - vergrendelfunctie voor bedieningspaneel (knop a + c)

Met deze optie kunt u alle paneelelementen vergrendelen zodat deze niet kunnen worden geactiveerd. Druk na het starten van een programma gedurende ongeveer 3 seconden tegelijk op 'Functie' en 'Einde-uitstel'. Het vergrendelsymbool wordt nu weergegeven. Wanneer deze knoppen weer tegelijk worden ingedrukt, wordt het paneel ontgrendeld. Druk nogmaals op de beide knoppen om de machine te ontgrendelen.

'Speed up' (knop a+b) —

Bespaart tijd en energie. Vooral voor licht bevuild wasgoed. Druk gedurende 3 seconden gelijktijdig op 'functie' + 'selectie' om de 'speed up'-functie te activeren. 'SPUP ON' of 'SPUP OFF' wordt kort op het display weergegeven.

'Intensief' (knop b+c) —

Intensievere reiniging. Bedoeld voor ernstig bevuild wasgoed. Druk gedurende 3 seconden gelijktijdig op 'Selectie' en 'Einde-uitstel' om de 'Intensief'-functie te activeren. 'INTE ON' of 'INTE OFF' wordt kort op het display weergegeven.

Algemene informatie en tips:

Druk gedurende ca. 3 seconden op de 'Aan/Uit'-knop of wijzig het programma om specifieke instellingen te annuleren. Raak de 'Start/Pauze'-knop aan en vervolgens gedurende 3 seconden de 'Aan/Uit'-knop om een lopend programma te annuleren.

Symbolen op display

Basisstatusindicatie		Programmacyclus indicatie		Programma-instellingen
	Deur is vergrendeld (in bedrijf)		Wascyclus wordt uitgevoerd	[X0ZX]	Was-temperatuur
	Bedieningspaneel vergrendeld		Spoelcyclus wordt uitgevoerd		Zwiersnelheid
	Geen watertoevoer		Zwieren/ pompen-cyclus wordt uitgevoerd		aantal keer spoelen + (1 of 2)
	Deur is open	[YAT]	Tijdweergave		Eindeuitstel
	Speed up		Resterende wastijd (1)
	Intensief		Resterende wastijd (2)

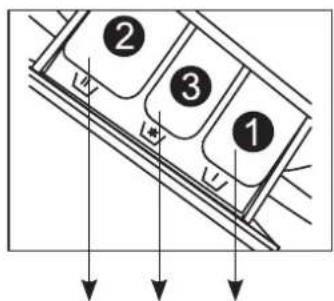

Programmatabel

I Alleen voor watertoevoer, geen wasmiddel
2 Wasmiddelcompartiment
3 Compartiment voor wasverzachter

Door lokale omstandigheden wijken aangegeven verbruikswaarden mogelijk af.

Programma	Max. belading kg	Energie kWh	Water I	Temp.	Was tijd uur:min	Prestaties zwieren %
Katoen *	40 °C 4/4.5 60 °C 4/4.5 60 °C 8/9	0,40 35,0 0,55/0.58 0,55/0.58 0,55/0.58	40 * Auto 35,0 60 * Auto 45,0 60 * Auto	<53/54 * Auto <53/54
Synthetisch 4	0,25 46,0	30	Auto ---
Mix	4	0,56 34,0	40	Auto	---
Wol	1	0,10	50,0	---	0:36	---
Ondergoed	4	0,50	40,0	40	1:01	---
Sport	2	0,26	35,0	30	0:49	---
Jeans	4	0,56	40,0	40	1:28	---
Hygiënisch 95 °C	2	2,00	36,0	95	2:06	---
Bonte was	4	0,58	46,0	30	1:11	---
Ultra wit	2	0,60	45,0	40	1:23	---
Express 15 min	1	0,20	20,0	20	0:15	---
Baby Care	4	2,00	67,5	60	1:24	---
Delicaat	1	0,25	50,0	30	0:47	---
Handwas	2	0,25	36,0	30	0:51	---
Zwieren/Pompen	8/9	0,10	---	---	0:10	---
Zelfreiniging	-	1,80	15,0	90	1:25	---

* Standaardprogramma volgens het Energielabel volgens 2010/30EU: Katoen 60 °C/40 °C met max. zwiersnelheid en geactiveerde 'Intensieffunctie, en verder de standaardinstellingen.
De standaardkatoenwasprogramma's op 60 °C en 40 °C zijn geschikt voor katoenwas met normale mate van bevuiling. Dit zijn de efficiëntste programma's voor het wassen van katoenen wasgoed vanuit het oogpunt van gecombineerd energie- en waterverbruik. De daadwerkelijke watertemperatuur kan verschillen van de watertemperatuur die voor de cyclus staat aangegeven.

De wasmachine is uitgerust met speciale extra functies om de bediening te vereenvoudigen, optimale wasresultaten te garanderen en natuurlijke hulpbronnen te sparen.

Functies		Voordeel voor de consument
Smart Drive Motor	De 'Smart Drive Motor' is een zeer energie-efficiënte en duurzame, directe aandrijving met weinig vibraties en geluid.
ABT (ABB)		ABT (ABB) is een speciaal materiaal dat de groei van bacteriën rond de afdichting van de deur en de wasmiddellade voorkomt.
Automatische gewichtberekening	Het systeem voor automatische gewichtberekening detecteert de hoeveelheid wasgoed en past het wasprogramma automatisch aan de lading aan.
Golftrommel	De Golftrommel is ontworpen voor een bijzonder zachte behandeling van het wasgoed en biedt uitstekende wasresultaten.

Dagelijks gebruik

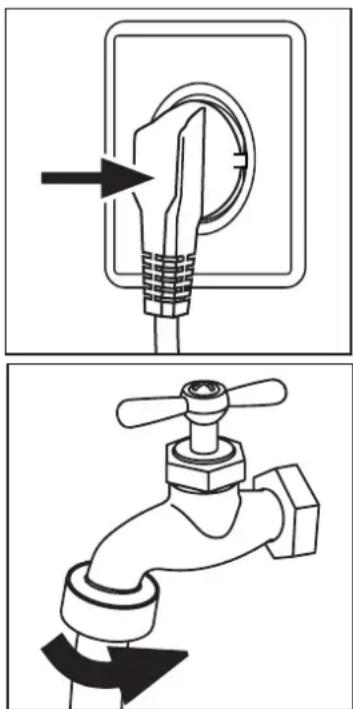

Sluit de machine aan op het elektriciteitsnet (220V tot 240V\~/50 Hz). Raadpleeg ook het gedeelte 'Installatie'.

Wateraansluiting

Open de kraan. Het water moet schoon en helder zijn.

Let op

Controleer voor gebruik op lekkage in de verbindingen tussen de kraan en de toevoerslang door de kraan open te draaien.

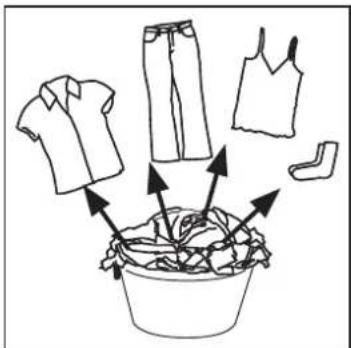

Wasgoed voorbereiden

- Sorteer het wasgoed op basis van de soort stof (katoen, synthetisch, wol of zijde) en de mate van bevuiling.

- Scheid de witte was van de gekleurde was. Was gekleurd wasgoed de eerste keer met de hand om te controleren op verkleuring of het uitlopen van kleuren.

- Kledingstukken zonder zoom, delicaat wasgoed en fijn geweven textiel, zoals vitrage, dienen in een waszak te worden gewassen (het verdient overigens aanbeveling deze niet in een wasmachine te wassen).

- Sluit ritsen en haakjes, controleer of knopen goed zijn vastgenaaid en doe kleine artikelen, zoals sokken, ceinturen en beha's, in een waszak.

• Vouw grote stukken, zoals beddenlakens, spreien enz., open

• Keer kleding binnenstebuiten.

- Maak zakken leeg (sleutels, munten enz.) en verwijder harde decoratieve voorwerpen (bijv. broches).

- Items die niet van textiel zijn, kleine, losse items en items met scherpe kanten kunnen schade aan kleding en aan de machine veroorzaken. Ook kunnen er storingen optreden.

- Kleine voorwerpen (zoals knopen enz.) kunnen de machine beschadigen, met mogelijke reparatiewerkzaamheden tot gevolg die door de gebruiker moeten worden betaald.

Wasgoed in de machine doen

Open de deur en leg het wasgoed stuk voor stuk in de machine. Let op het maximale gewicht. Controleer of een hand rechtop boven de waslading past. Sluit de deur voorzichtig.

Algemene informatie en tips

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijke schadelijke residuen kunnen worden verwijderd.

De kwaliteit van het gebruikte wasmiddel is bepalend voor het wasresultaat. Gebruik alleen wasmiddelen die geschikt zijn voor een wasmachine en gebruik waar nodig specifieke wasmiddelen, zoals voor synthetische stof en wol. Neem altijd de aanbevelingen van wasmiddelproducenten in acht. Gebruik geen chemische reinigingsmiddelen zoals trichloorethyleen en vergelijkbare producten.

Algemene informatie en tips:

Verwijder voor de volgende cyclus restanten van wasmiddel. Houd u aan de doseringsvoorschriften op de verpakking van het wasmiddel. Voeg bij gebruik van 'Voorwas' de helft van de voorgeschreven dosering toe.

Kies het beste wasmiddel

Programma	type wasmiddel
	Universeel	Kleur	Delicaat	Speciaal	Wasverzachter
[Katoen]L/P L/P - - o
Synthetisch L/P L/P	L - o
Mix L/P L/P - - o
Wol	-	-	-	L	o
Ondergoed	L/P L/P - - o
Sport	-	-		L	o
Jeans	L/P L/P	I	- o
Hygiënisch 95 °C	L/P L/P L - o
Bonte was	L/P L/P L - o
Ultra wit	L/P	-	- - o
Express 15	L	L			o
Baby Care	L/P L/P - - o
Delicaat	-	-	L - o
Handwas	-	-	-	L	o

L = gel/vloeibaar wasmiddel P = waspoeder O = optioneel = geen

Indien u een vloeibaar wasmiddel gebruikt, wordt het gebruik van eindeuitstel afgeraden.

Volg de informatie op de verpakking voor de hoeveelheid wasmiddel.

Controleer voor de juiste wastemperatuur de labels van de kleding en de gegevens op de verpakking van het wasmiddel.

Wij raden het volgende aan

▶ Waspoeder: koud tot 90 °C* (optimaal: 40-60 °C)
▶ Kleurenwasmiddel: koud tot 60 °C (optimaal: 30-60 °C)
▶ Wasmiddel voor wol/delicaat: koud tot 30 °C (= optimaal)
* Selecteer de programma's 90°C / 95°C alleen bij speciale hygiënische vereisten.

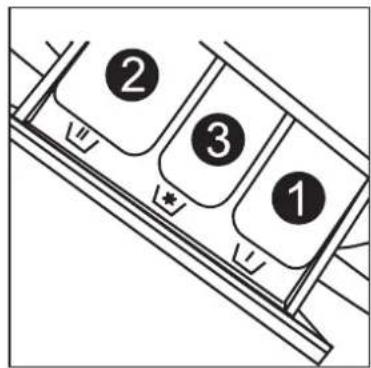

Wasmiddel toevoegen

Open de wasmiddellade en doe de vereiste wasmiddelen in de daarvoor bestemde compartimenten. Duw de lade weer zachtjes terug. (Zie de instructies op de lade)

Belangrijke informatie:

• Doe geen wasmiddel in compartiment I
- Voeg vloeibaar wasmiddel toe aan het hoofdcompartiment. Verdun het eerst indien het een geconcentreerd wasmiddel betreft.
- Gebruik niet te veel wasmiddel of wasverzachter; anders kunnen kunstmatige vezels beschadigd raken.
• Volg de aanwijzingen op de verpakking van het wasmiddel.
- Gebruik vloeibaar wasmiddel volgens de instructies op de verpakking.
- Gebruik geen vloeibaar wasmiddel als 'Eindeuitstel' is geselecteerd.

② ③ ①

De machine inschakelen

Druk op de 'Aan/Uit'-knop om de machine in te schakelen.

Een programma selecteren

Voor de beste wasresultaten selecteert u een programma dat overeenstemt met het soort wasgoed en de mate van vervuiling.

Selecteer het gewenste programma door de programmaknop te draaien. De bijbehorende programma-LED met standaardinstelling en programmaduur knippert.

Individuele selecties toevoegen

Selecteer de gewenste opties en instellingen (raadpleeg 'Bedieningspaneel'). Zie ook 'Speciale functies' die een efficiënte aanvulling bieden op het dagelijks gebruik.

Algemene informatie en tips:

Kies de programma-instellingen zorgvuldig op basis van de labels in de kleding en de 'Wasvoorschriften'.

Het wasprogramma starten

Raak de 'Start/Pauze'-knop aan om te starten.

De machine gebruikt de ingevoerde instellingen. U kunt hier alleen wijzigingen in aanbrengen door het programma te annuleren.

Onderbreken - een wasprogramma annuleren

Druk zachtjes op de knop 'Start/Pauze' om een lopend programma te onderbreken.

De programmaduur knippert. Druk opnieuw op de knop om de cyclus te hervatten.

Om een lopend programma en alle aparte instellingen te annuleren, drukt u eerst op de 'Start/Pauze'-knop en vervolgens gedurende 3 seconden op de 'Aan/Uit'-knop.

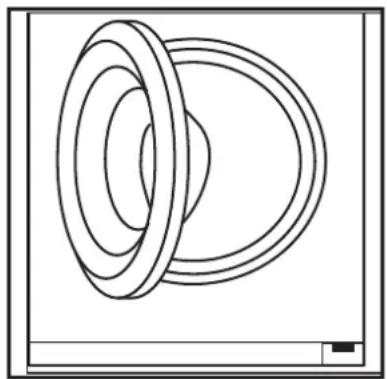

Na het wassen

Als de programmacyclus is voltooid, wordt "End" weergegeven, waarna de machine automatisch wordt uitgeschakeld. Neem het wasgoed zo snel mogelijk uit de machine en behandel het voorzichtig om te voorkomen dat het onnodig kreukt. Sluit de watertoevoer af en trek de stekker uit het stopcontact. Open de deur om te voorkomen dat vocht en geurtjes ontstaan. Laat deze open wanneer de machine niet wordt gebruikt.

Stand-bymodus

De ingeschakelde wasmachine gaat naar de stand-bymodus als ze niet wordt geactiveerd binnen 2 minuten nadat het programma is geselecteerd, of aan het einde van het programma. Druk op een toets om de stand-bymodus te onderbreken. De Start/Pauze-knop brandt gedurende de tijd dat de stand-bymodus actief is.

8:00:00 Programma Programme Selecta Sélection Elecuteuil Fit diffusa

De zoemer activeren of deactiveren

I. Schakel de machine in.
2. Selecteer het programma 'Zwieren/Pompen'.
3. Druk gedurende 3 seconden tegelijk op de knop 'Functie' en 'Selectie' (ook 'Speed up'). 'BEEP OFF' wordt weergegeven en de zoemer is gedeactiveerd.
Als u de zoemer opnieuw wilt activeren, drukt u nogmaals tegelijk op deze twee knoppen. 'BEEP ON' wordt weergegeven.

Milieuverantwoord gebruik

Maak zo economisch mogelijk gebruik vanenergie, water, wasmiddel en tijd door de aanbevolen maximale belading aan te houden
▶ Voorkom overbelasting (houd een handbreedte vrij boven het wasgoed).
▶Gebruik de juiste dosering van elk wasmiddel.
Kies de laagste mogelijke temperatuur - moderne wasmiddelen reinigen efficiënt onder de 60 °C.
▶ Pas de standaardinstellingen alleen naar boven aan bij extreme vervuiling.
▶ Selecteer de maximale zwiersnelheid als een interne droger wordt gebruikt.

Wasvoorschriften

Wassen

Bleken
	Bleken Alleen zuurstof / Niet bleken toegestaan geen chloor bleken toegestaan
Drogen
	Drogen toegestaan Drogen toegestaan Niet drogen de droogtrommel lagere temperatuur normale temperatuur
	Drogen aan de lijn Liggend drogen
Strijken
	Strijken bij maximale Strijken bij maximale temperatuur temperatuur van 200 °C	van 150 °C		van 110 °C zonder stoom (strijken met stroom kan permanente schade veroorzaken)
	Niet strijken
Professionele textielverzorging

Bleken

			Drogen

Strijken

[4GxK]		10 °Czonder stoom(strijken met stroomkan permanenteschade veroorzaken)

Professionele textielverzorging

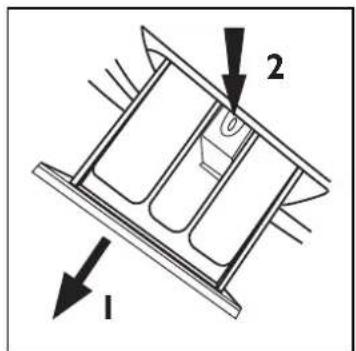

Zorg er altijd voor dat zich geen restanten wasmiddel ophopen. Reinig de lade regelmatig. Trek de lade zo ver naar buiten tot deze niet verder kan (1) en druk op de ontgrendeling (2) om de lade te verwijderen. Spoel de lade uit met water tot deze schoon is en plaats de lade terug in de machine.

De machine reinigen

Trek de stekker uit het stopcontact voordat u de machine reinigt of onderhoudswerkzaamheden verricht. Gebruik een zachte doek met vloeibare zeep om de behuizing en rubberen onderdelen van de machine te reinigen. Gebruik geen organische chemische middelen of schuurmiddelen.

Algemene informatie en tips

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijke schadelijke residuen kunnen worden verwijderd.

Waterinlaatklep en inlaatklepfilter

Reinig de inlaatklepfilter regelmatig om te voorkomen dat de watertoevoer door vaste stoffen zoals kalk wordt geblokkeerd.

Lange perioden van inactiviteit

Als de machine gedurende langere tijd niet wordt gebruikt, trekt u de stekker uit het stopcontact (1) en draait u de watertoevoer dicht (2).

Open de deur om vocht te laten verdampen en geurtjes te voorkomen. Laat de deur openstaan als de machine niet wordt gebruikt.

Controleer het snoer, de watertoevoer en de afvoerslang voor het volgende gebruik. Zorg ervoor dat alles goed is aangesloten om lekkage te voorkomen.

Draai eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment 2, zodat mogelijke schadelijke residuen kunnen worden verwijderd.

Pompfilter

Reinig de filter één keer per maand en controleer de pompfilter als de machine bijvoorbeeld

▶het water niet kan wegpompen.
▶niet zwiert.
▶tijdens gebruik vreemde geluiden produceert.

Waarschuwing!

Gevaar voor brandwonden! Het water in de pompfilter kan heet zijn! Laat het water afkoelen voordat u de pompfilter hanteert.

I. Schakel de machine uit en trek de stekker uit het stopcontact.
2. Open de onderhoudsklep. Gebruik hiervoor een munt of een schroevendraaier.
3. Vang het water op in een platte opvangbak. Er kan nog redelijk wat water in zitten!
4. Trek de afvoerslang eruit en houd deze boven de opvangbak.
5. Verwijder de afdichting uit de afvoerslang.
6. Nadat al het water uit de slang is gelopen, schroeft u de pompfilter linksom los en verwijdert u de filter.
7. Verwijder verontreinigingen en vuil.
8. Maak de pompfilter voorzichtig schoon onder de kraan.
9. Plaats hem weer stevig terug.
10. Sluit de afvoerslang en sluit deze weer aan op de machine.
II. Sluit de onderhoudsklep

Let op!

• De afdichting van de pompfilter moet schoon en onbeschadigd zijn. Als het deksel niet volledig dicht zit, kan er water ontsnappen.
• De filter moet op zijn plaats zitten; anders kan lekkage optreden.

Veel problemen kunnen door uzelf worden opgelost zonder specifieke kennis. Controleer in geval van een storing grondig alle weergegeven mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantendienst (zie garantiekaart).

Informatiecodes

De volgende codes worden alleen weergegeven als informatie over de wascyclus. Er zijn geen uit te voeren maatregelen:

Code	Bericht
Auto	Automatische laaddetectie is in werking.
	Resultaat van de automatische laaddetectie.
Lo	Lo = weinig lading
HALF	HALF = halve lading
FULL	FULL = optimale lading
HI	HI = maximale lading
1:25	De resterende wastijd is 1 uur en 25 minuten
06:30	De resterende wastijd, inclusief eindeuitstel, is 6 uur en 30 minuten
Lock	De machine is in werking en de deur is vergrendeld.
End	De wascyclus is voltooid. De machine wordt automatisch uitgeschakeld.

Problemen oplossen met displaycode

Code	Oorzaak	Oplossing
E1	Afvoerfout, het water is niet binnen 4 minuten afgevoerd.	Controleer of de afvoerslang niet is geblokkeerd en of deze correct is gemonteerd.
E2	Vergrendeling - fout.	Sluit de deur goed.
F3	Temperatuursensor - fout.	Neem contact op met de klantendienst.
E4	Waterniveau niet binnen 8 minuten bereikt; afvoerslang is zelfhevelend.	Controleer of de kraan volledig is opengedraaid en de waterdruk normaal is. Controleer de montage van de afvoerslang.
F4	Fout in de waterverwarmer (verschijnt aan het eind van een cyclus).	Neem contact op met de klantendienst.
F7	Motor - fout.	Neem contact op met de klantendienst.
E8	Veilig waterniveau - fout.	Neem contact op met de klantendienst.
Fb*	Overstroming.	Draai de kraan direct dicht. Neem contact op met de klantendienst.
FA	Waterniveausensor - fout.	Neem contact op met de klantendienst.

Code Oorzaak Oplossing

FC Elektronische regeling - fout. Neem contact op met de klantendienst.

Unb Instabiele lading - fout.		Controleer de lading en breng deze in balans in de trommel. Verwijder een deel van het wasgoed.
PAUS	Als er een stroompanne optreedt wanneer de machine in werking is, schakelt de machine over op de Pause modus.	Wanneer de stroom opnieuw ingeschakeld is, drukt u op de knop Start om het programma te laten doorgaan.

\* Waarschuwing!

Code Fb: de overstromingsbeveiliging bevindt zich in het midden van de machine. Bij een lekkage worden alle functies automatisch uitgeschakeld, behalve de afvoerpomp. Deze wordt om veiligheidsredenen ingeschakeld.

Problemen oplossen zonder displaycode Probleem Oorzaak Oplossing

De wasmachine werkt niet.	Het programma is nog niet gestart.De deur is niet goed gesloten.De machine is niet ingeschakeld.Stroomstoring.	Controleer het programma en start de machine.Sluit de deur goed.Schakel de machine in.Controleer de stroomtoevoer.
De wasmachine wordt niet gevuld met water.	Geen water.De toevoerslang is afgekneld.De filter van de toevoerslang is geblokkeerd.De waterdruk is minder dan 0,03 MPa.De deur is niet goed geslotenStoring in de watertoevoer	Controleer de watertoevoer.Controleer de toevoerslang.Verwijder de blokkade uit de filter van de toevoerslang.Controleer de waterdruk.Sluit de deur goed.Zorg dat er water wordt toegevoerd
De machine voert water af terwijl deze met water wordt gevuld	De afvoerslang is gemonteerd op een hoogte lager dan 80 cm.Het uiteinde van de afvoerslang kan in het water komen.	Zorg ervoor dat de afvoerslang correct wordt gemonteerd.Zorg ervoor dat de afvoerslang niet in water ligt
Probleem in de afvoer	De afvoerslang is geblokkeerdDe pompfilter is geblokkeerdHet uiteinde van de afvoerslang ligt hoger dan 100 cm boven het vloerniveau	Verwijder de blokkade uit de afvoerslang.Maak de pompfilter schoon.Zorg ervoor dat de afvoerslang correct wordt gemonteerd
Sterke trilling tijdens het zwieren	Niet alle transportbouten zijn verwijderd.De machine staat niet stabiel.De machine is niet correct geladen.	Verwijder alle transportbouten.Zorg ervoor dat de machine stabiel en waterpas staat.Controleer het gewicht en de balans.

Probleem Oorzaak Oplossing

De machine stopt voordat de wascyclus is voltooid

• Water- of elektriciteitsstoring. •

Controleer de stroom- en watertoevoer

De machine stopt gedurende een bepaalde tijd

- Er wordt een foutcode weergegeven.

- Controleer foutcode

• Probleem veroorzaakt door lading:

Verminder de lading of pas deze aan.

• Voert het programma een inweekcyclus uit?

• Annuleer het programma indien nodig.

Er is te veel schuim aanwezig in de trommel en/of wasmiddellade.

• Het wasmiddel is niet geschikt

- Controleer de wasmiddelaanbevelingen.

- Er wordt te veel wasmiddel gebruikt.

- Verminder de hoeveelheid wasmiddel.

Automatische aanpassing van de wastijd.

- De duur van het wasprogramma wordt aangepast.

- Dit is normaal en heeft geen invloed op de goede werking.

Er wordt niet gezwierd.

• Het wasgoed is niet in balans.

Controleer of de machine niet te zwaar is geladen en voer opnieuw een zwiercyclus uit.

Algemene informatie en tips:

Als er tijdens de zwiercyclus te veel schuim wordt gedetecteerd, stopt de motor met werken en wordt de afvoerpomp gedurende 90 seconden geactiveerd. Als het tot drie keer mislukt om het schuim te verwijderen, wordt het programma gestopt zonder dat er is gezwierd.

Waarschuwing!

Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektriciens.

Onjuist uitgevoerde reparaties kunnen tot aanzienlijke schade leiden.

Als de stroomkabel beschadigd is, moet deze worden vervangen door een

servicevertegenwoordiger (zie garantiekaart) om risico's te voorkomen.

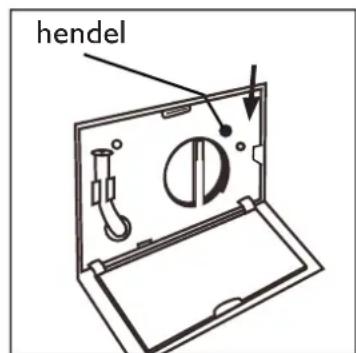

hendel

Bij een stroomstoring

Het huidige programma en de bijbehorende instelling worden bewaard. Wanneer de stroomtoevoer is hersteld, wordt het programma hervat. Raak 'Start/Pauze' en vervolgens 'Power' 3 seconden aan om het programma te annuleren.

Als er een wasprogramma actief is op het moment dat de stroomstoring optreedt, wordt de deur mechanisch vergrendeld. Open de deur nooit als er nog water zichtbaar is door het glas. Er is gevaar voor brandwonden! Het water moet op het niveau staan zoals beschreven in het gedeelte 'Pompfilter'. Trek daarna aan de hendel onder de onderhoudsklep tot u een klik hoort om de deur te ontgrendelen. Plaats vervolgens alle onderdelen terug.

Voorbereiding

Verwijder al het verpakkingsmateriaal, inclusief de polystyreen onderplaat. Als u de verpakking opent, ziet u mogelijk waterdruppeltjes op de plastic zak en het deurglas. Dit is normaal en is het gevolg van watertests in de fabriek.

Gooi de verpakking op een milieuvriendelijke manier weg. Neem contact op met uw leverancier of de lokale autoriteiten voor meer informatie omtrent de huidige verwijderingsroute.

Optioneel: de bodemafdekking afstellen

Bij het openen van de krimpverpakking treft u een calciumplastic plaat en vilt aan. De plaat dient om geluid te dempen nadat de bodem van de behuizing is afgedekt.

I. Plak het vilt aan één zijde van de calciumplastic plaat (afbeelding I).
2. Leg de wasmachine op de zijkant met de deur naar boven en de onderzijde naar de monteur, en schroef de vier bouten los. (afbeelding 2).
3. Plaats de calciumplastic plaat met het vilt aan de binnenzijde, schroef de bouten door de vier gaten in de plaat en bevestig het geheel stevig aan de machine (afbeelding 3). Plaats de machine ten slotte weer rechtop.

Demonteer de transportbouten

De transportbouten zijn bedoeld om de onderdelen die trilling in de machine tegengaan tijdens het vervoer vast te zetten om interne schade te voorkomen.

1. Verwijder de bouten aan de achterzijde en haal de plastic afstandhouders (A) uit de binnenkant van de machine.

Algemene informatie en tips:

Bewaar de transportbouten op een veilige plaats voor later gebruik. Monteer de transportbouten voordat de machine weer wordt verplaatst.

1. Vul de overgebleven gaten met afdichtpluggen.

De machine verplaatsen

Als de machine naar een andere locatie moet worden verplaatst, plaatst u eerst de transportbouten terug die voor installatie zijn verwijderd om schade te voorkomen.

I. Verwijder de afdichtpluggen.
2. Plaats de plastic afstandhouders en de transportbouten.
3. Maak de bouten vast met een sleutel.

Verstel de poten zodat de machine volledig waterpas staat. Dit vermindert trillingen en dus lawaai tijdens het gebruik. Bovendien slijt de machine hierdoor langzamer. Het verdient aanbeveling om bij het verstellen gebruik te maken van een waterpas. De vloer moet zo stabiel en vlak mogelijk zijn.

De afvoer kan op verschillende manieren worden geïnstalleerd. De afvoerslang moet altijd ergens in het traject 80 tot 100 cm hoog zijn.

Verdraai, knik of klem de afvoerslang niet. Plaats indien mogelijk de afvoerslang in de klem aan de achterkant van de machine.

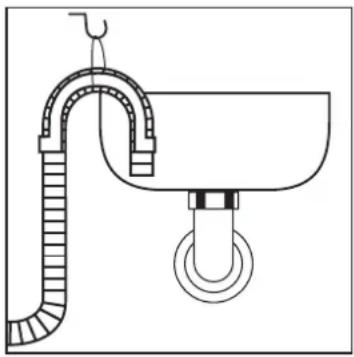

I. Afvoerslang naar wastafel

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats en uit het water te houden. Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

80-100cm 60 cm

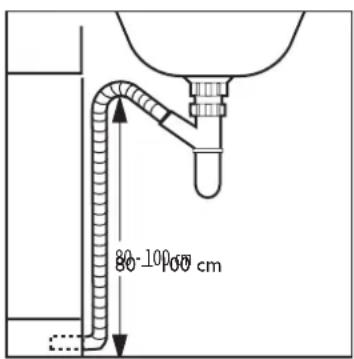

2. Afvoerslang aan wastafelaansluiting

Zorg voor een degelijke aansluiting op de sifon onder de wastafel. Zorg voor een behoorlijk hoogteverschil met de grond om afvoerproblemen of ongewenst zelfhevelen te voorkomen.

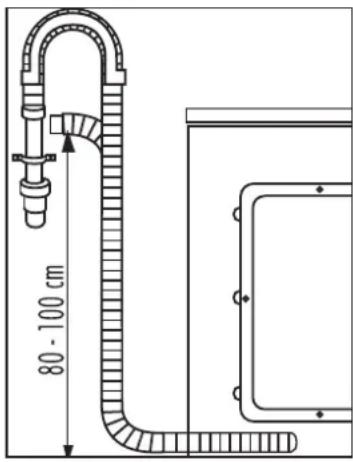

3. Aansluiting op riolering

Gebruik de beugel van de afvoerslang om het uiteinde van de afvoerslang op zijn plaats te houden.

Maak de beugel goed vast, zodat deze niet kan vallen als gevolg van de bewegingen van de machine tijdens gebruik.

Waarschuwing!

De afvoerslang mag niet in water ondergedompeld zijn en moet stevig bevestigd en lekvrij zijn. Als de afvoerslang op de grond wordt gelegd of als de pijp op een hoogte van minder dan 80 cm ligt, zal de wasmachine constant water afvoeren terwijl de machine wordt gevuld (zelfhevelend). De afvoerslang mag niet worden verlengd. Neem indien nodig contact op met de klantendienst.

Toevoerslang - waterbeheersysteem

De Aqua Stop-toevoerslang is belangrijk voor de veiligheid en algemene controle. De kleppen regelen de watertoevoer en sluiten de toevoer meteen af als de slang lekt

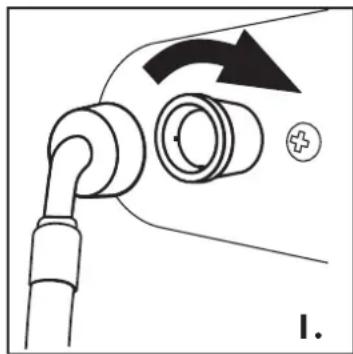

I. Sluit de moer op de toevoerslang aan op de aansluiting van de waterklep.
2. Sluit de toevoerslang aan op een waterkraan.
Verdraai, knik of klem de toevoerslang niet.

Waarschuwing!

De machine is alleen geschikt voor toevoer van koud water! Gebruik de slangen die bij de machine zijn geleverd. Oude slangensets niet opnieuw gebruiken. Niet aansluiten op warm water.

Aansluiting voor voeding

Controleer voor het aansluiten altijd of:

▶de voeding, het stopcontact en de zekering overeenkomen met het typeplaatje.
▶het stopcontact geaard is en er geen multistekker of verlengsnoer wordt gebruikt.
▶Alleen voor Verenigd Koninkrijk : De stekker voor het Verenigd Koninkrijk voldoet aan de BSI363A-standaard

Algemene informatie en tips:

Draai na installatie of een lange periode van inactiviteit altijd eerst het programma 'Zelfreiniging' zonder wasgoed en zonder wasmiddel in het wasmiddelcompartiment (2), zodat mogelijke schadelijke residuen kunnen worden verwijderd.

80 - 100 cm

Productinformatie (volgens EU-richtlijn 1061/2010)

Handelsmerk Haier
Modelnr.	HW80-B14266A/HW90-B14266A
Capaciteit (kg)	8/9
Energie-efficiëntieklasse	A+++
Energieverbruik per jaar (kWh) 1)	108/114
Energieverbruik op een volledige lading katoenen wasgoed bij 60 °C (kWh/cyclus)	0,55/0,58
Energieverbruik op een deellading katoenen wasgoed bij 60 °C (kWh/cyclus)	0,55/0,58
Energieverbruik op een deellading katoenen wasgoed bij 40 °C (kWh/cyclus)	0,40
Gewogen stroomverbruik indien uitgeschakeld 0,2
Gewogen stroomverbruik indien ingeschakeld 0,2
Waterverbruik op jaarbasis (l) 2)	9177/9500
Efficiëntieklasse zwieren 3)	B
Max. zwiersnelheid (tpm) 4)	1400
Resterend vochtgehalte (%) 4)	53/54
Standaardprogramma katoen bij 60 °C 5)	'Katoen'60 °C bij max. instelling zwiersnelheid en 'intensief-functie ingeschakeld
Standaardprogramma katoen bij 40 °C 5)	'Katoen' 40° met max. instelling zwiersnelheid en 'intensief-functie ingeschakeld
Programmaduur van volledige lading katoen bij 60 °C (min) 180
Programmaduur van deellading katoen bij 60 °C (min) 180
Programmaduur van deellading katoen bij 40 °C (min) 174
Duur ingeschakelde modus (min) 6)	-
Akoestische geluidsemissie (wassen/zwieren in dB(A)) 7)	(56/70)/(56/70)

Type vrijstaande voorlader

1) Gebaseerd op 220 standaardwasprogramma's voor katoen bij 60 °C en 40 °C en bij vollast en deellast, en verbruik van de spaarstanden. Daadwerkelijk energieverbruik is afhankelijk van de wijze waarop de machine wordt gebruikt.
2) Gebaseerd op 220 standaardwasprogramma's voor katoen bij 60 °C en 40 °C bij vollast en deellast. Daadwerkelijk waterverbruik is afhankelijk van de wijze waarop de machine wordt gebruikt.
3) Machines van klasse G zijn het minst efficiënt, machines van klasse A zijn het meest efficiënt.
4) Op basis van het standaardprogramma voor katoen bij 60 °C bij vollast en het standaardprogramma voor katoen bij 40 °C bij deellast.
5) "Standaardprogramma katoen bij 60 °C" en "Standaardprogramma katoen bij 40 °C" zijn standaardwas-programma's waarop de informatie op het etiket en het typeplaatje betrekking hebben. Deze programma's zijn geschikt voor het reinigen van normaal bevuild katoenen wasgoed en zijn de meest efficiënte programma's met betrekking tot gecombineerd energie- en waterverbruik.
6) In geval van een energiebeheersysteem.
7) Op basis van het standaardprogramma voor katoen bij 60 °C bij vollast.

Klantendienst

Aanvullende gegevens

Wasprogramma's	16
Voeding (zie typeplaatje in V~50 Hz / A / W)	220 - 240 V / 10 / 2000
Waterdruk (MPa)	0.03 ≤ P ≤ I
Afmetingen (h x d x b mm)	845x 650 x 595
Nettogewicht (kg)	77

Klantendienst

Raadpleeg bij problemen het gedeelte Problemen oplossen van deze handleiding. Meer informatie over onze klantendienst vindt u op de garantiekaart of in het gedeelte over service en ondersteuning op www.haier.com. U kunt er ook antwoorden op veelgestelde vragen vinden en uw serviceaanvraag activeren.

Haier

User Manual

Washing Machine
