MANUALE UTENTE HW90B14266A HAIER

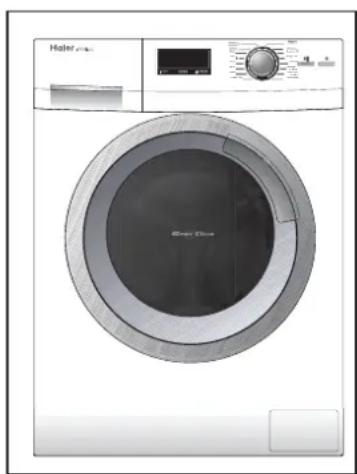

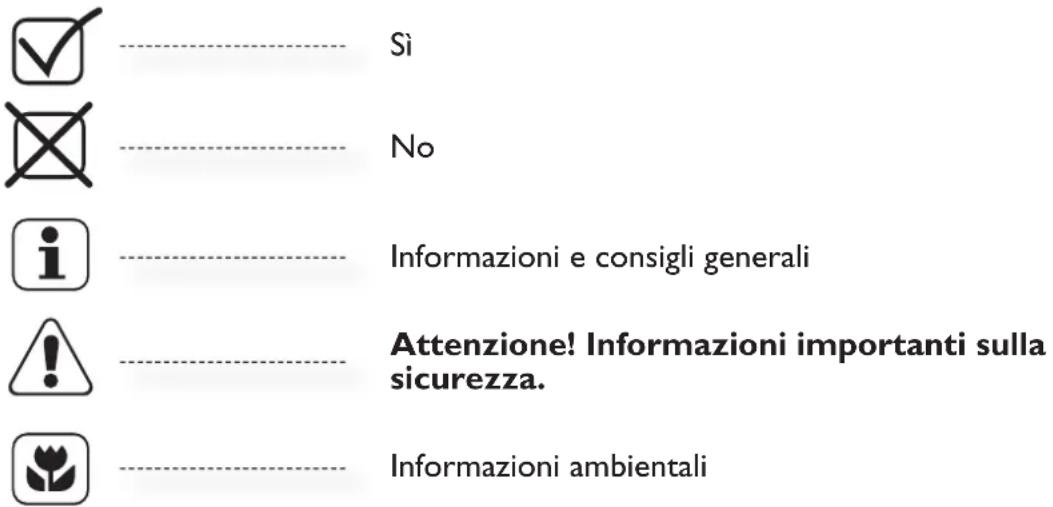

Informazioni e consigli generali

$WWHQ]LRQH,QIRUPD]LRQLLPSRUWDQWLVXOOD

VLFXUH]]D Informazioni ambientali La presenza di questo simbolo sul prodotto, sugli accessori o sui materiali accompagnati dalle presenti istruzioni indica che, al termine del suo ciclo di vita, il prodotto o i relativi accessori elettronici (ad es. caricabatteria, tubo Aqua Stop) devono essere smaltiti separatamente dai normali rifiuti domestici. Al fine di evitare danni all'ambiente o alla salute provocati da uno smaltimento non controllato dei rifiuti, separare questi prodotti dagli altri tipi di rifiuti e riciclarli per promuovere allo stesso tempo il riutilizzo sostenibile dei materiali. Per informazioni su come smaltire il prodotto in modo sicuro per l'ambiente, gli utenti domestici devono rivolgersi al rivenditore presso cui hanno acquistato il prodotto oppure alle autorità locali competenti. Gli utenti aziendali devono contattare il proprio fornitore e verificare le condizioni di acquisto. Il presente prodotto e i relativi componenti elettronici non devono essere smaltiti assieme agli altri rifiuti industriali. L'apparecchio da smaltire non deve essere operativo al momento della rottamazione; è necessario quindi rimuovere ad esempio il cavo di alimentazione e disattivare il blocco dello sportello, in modo che nessun bambino possa chiudersi dentro. Smaltimento Legenda Grazie per aver acquistato un prodotto Haier Prima di utilizzare l'elettrodomestico, leggere attentamente le istruzioni, poiché contengono informazioni importanti che consentiranno di sfruttarlo al meglio e garantiranno un'installazione, un utilizzo e una manutenzione corretti e sicuri. Tenere a portata di mano questo manuale per farvi riferimento in qualsiasi momento e utilizzare l'elettrodomestico in modo corretto e sicuro. Se la lavatrice viene venduta, regalata o lasciata in caso di trasloco, assicurarsi di consegnare questo manuale al nuovo proprietario, in modo che possa acquisire familiarità con tutte le avvertenze sulla sicurezza.3 6LFXUH]]D 'HVFUL]LRQHGHOSURGRWWR 3DQQHOORGLFRQWUROOR 3URJUDPPL &RQVXPL )XQ]LRQLVSHFLDOL 8WLOL]]RTXRWLGLDQR

IndiceSicurezza Prima di accendere la lavatrice per la prima volta... ... assicurarsi di aver rimosso tutti i bulloni per il trasporto. ... assicurarsi che il cavo di alimentazione non sia incastrato sotto o all'interno della lavatrice, per evitare che venga danneggiato. ... assicurarsi che il fusibile del circuito di alimentazione abbia una tensione nominale di 15 A. ... utilizzare una presa con messa a terra separata per l'alimentazione. ... assicurarsi che la presa sia sempre facilmente raggiungibile. ... scollegare la lavatrice tenendo solo la spina, evitando di tirare il cavo. ... verificare che i raccordi e gli attacchi del tubo siano ben serrati e aprire il rubinetto per accertarsi che non vi siano perdite di acqua. ... non accendere la lavatrice prima di aver installato tutto correttamente. Non... ... installare la lavatrice all'aperto, in zone umide o in aree soggette a perdite di acqua, come ad esempio sotto o in prossimità di un lavandino. In caso di perdita di acqua, staccare l'alimentazione e lasciare che la lavatrice si asciughi. ... esporre la lavatrice a zone ghiacciate, fonti dirette di calore e ai raggi solari. ... toccare o utilizzare la lavatrice a piedi nudi o con mani o piedi bagnati o umidi. ... utilizzare detersivi infiammabili o additivi per il lavaggio a secco. ... utilizzare spray infiammabili in prossimità della lavatrice. ... rimuovere o inserire la spina in presenza di gas infiammabili. ... posizionare la lavatrice direttamente sulla moquette, accanto a una parete o a mobili.

Uso previsto Questa lavatrice è progettata esclusivamente per uso domestico. In caso di utilizzo per scopi commerciali, la garanzia non sarà più valida. Non utilizzare la lavatrice per scopi diversi da quelli per cui è stata progettata. Seguire le istruzioni riportate sull'etichetta di ogni indumento e lavare solo capi lavabili in lavatrice. Non sono consentite modifiche di qualunque tipo all'elettrodomestico, poiché esse invaliderebbero la garanzia. Standard e direttive Questo prodotto è conforme ai requisiti previsti dalle direttive CE in materia e agli standard armonizzati corrispondenti, necessari per la marcatura CE.5 Sicurezza Durante l'utilizzo quotidiano della lavatrice... ... chiudere tutte le cerniere lampo, stringere fili allentati e fare attenzione, al fine di evitare che oggetti di piccole dimensioni rimangano incastrati nella biancheria. Se necessario, utilizzare un apposito sacchetto o una rete. ... spegnere la lavatrice dopo ogni lavaggio e scollegare l'alimentazione, in modo da risparmiare energia e garantire maggiore sicurezza. ... pulire la parte inferiore dell'oblò, aprire lo sportello e pulire la vaschetta del detersivo quando la lavatrice non è in uso, in modo da evitare la formazione di cattivi odori. ... se il cavo di alimentazione è danneggiato, contattare il produttore, un tecnico dell'assistenza o altro personale qualificato per la sostituzione. Non... ... toccare lo sportello durante il lavaggio, poiché potrebbe essere molto caldo. ... posizionare oggetti pesanti o fonti di calore o di umidità sulla lavatrice. ... lavare con acqua calda materiali di gomma o spugnosi. ... aprire la vaschetta del detersivo durante il ciclo di lavaggio. ... forzare l'apertura dello sportello, dotato di un dispositivo di blocco automatico per l'apertura una volta terminato il lavaggio. ... aprire lo sportello della lavatrice se il livello dell'acqua è visibile dall'oblò. ... coprire o rivestire la lavatrice durante o subito dopo il funzionamento, in modo da lasciar evaporare umidità o condensa. L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche,sensoriali o mentali ridotte, oppure con mancanza solo se sorvegliate o se adeguatamente istruite in merito all'utilizzo sicuro dell'apparecchio di esperienza e conoscenza, e agli eventuali rischi connessi. Non lasciare che i bambini giochino con l'apparecchio. Le operazioni di pulizia e di manutenzione non dovranno essere volte da bambini senza la supervisione di un adulto. I bambini di età inferiore agli 3 anni vanno tenuti a distanza, a meno che non siano sotto continua supervisione.6 Descrizione del prodotto 1 Vaschetta detersivo/ammorbidente 2 Sportello 3Top 4 Maniglia dello sportello 5 Pannello di controllo 6 On/Off 7 Sportellino di sicurezza 1 Bulloni per il trasporto (T1-T4) 2 Coperchio posteriore 3 Viti del coperchio posteriore (S1-S4) 4 Cavo di alimentazione 5 Valvola per il carico dell'acqua 6 Tubo di scarico Accessori 1 gruppo del tubo di carico 5 tappi di chiusura 1 supporto del tubo di scarico 1 manuale utente La lavatrice rappresentata nella figura potrebbe risultare diversa rispetto a quella acquistata. Verificare che gli accessori e il materiale informativo corrispondano a quelli elencati. 1 foglio della garanzia

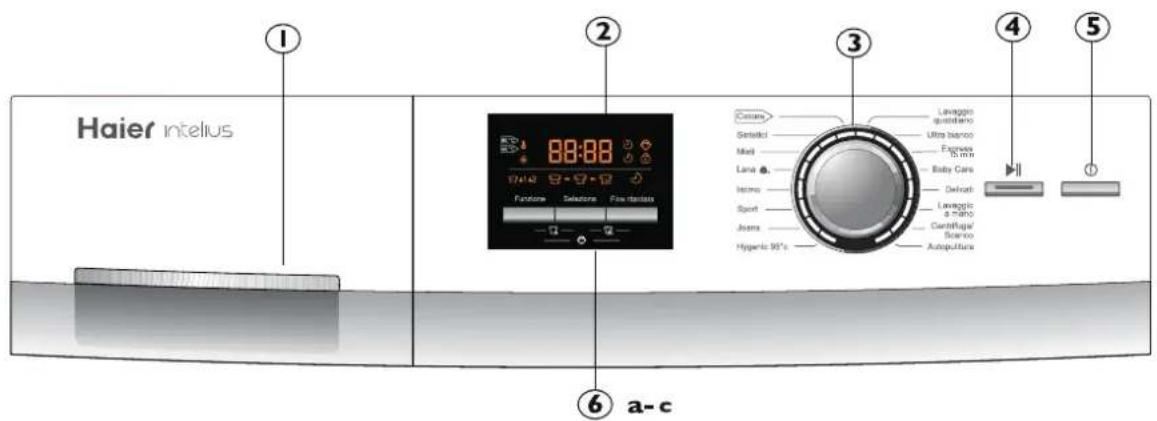

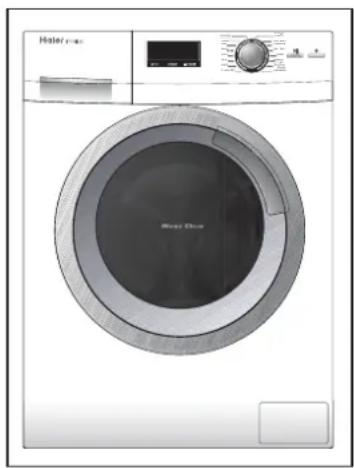

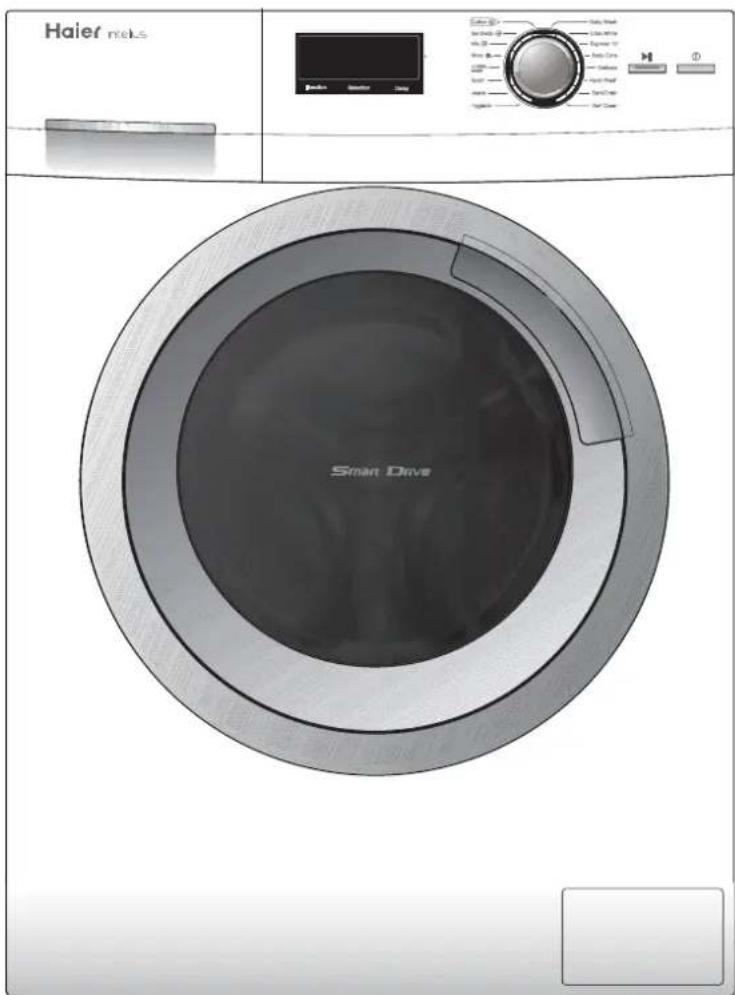

Pannello di controllo 1 Vaschetta detersivo/ammorbidente 2 Display 3 Manopola programmi 4 Tasto "Avvio/Pausa" 5 Tasto "On/Off" 6 Tasto Funzione (a-c) a Funzione b Selezione c Fine ritardata

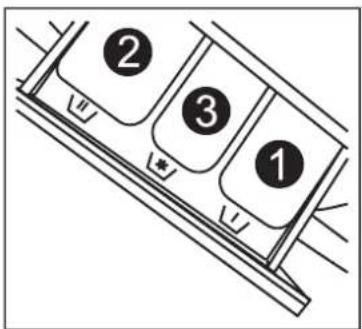

1- Vaschetta detersivo

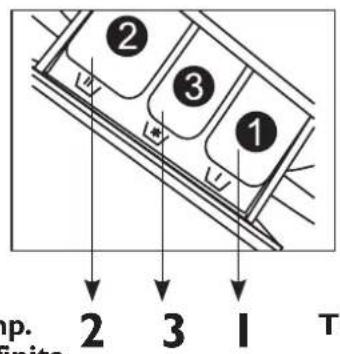

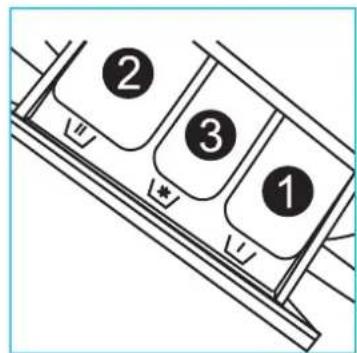

Nella vaschetta sono presenti tre scomparti: Scomparto 1: solo per il carico dell'acqua, niente detersivo Scomparto 2: detersivo per programma Scomparto 3: ammorbidente, additivo, ecc. Consultare il manuale del detersivo per suggerimenti sul tipo di detersivo adatto alle varie temperature.

Se la lavatrice è accesa, sul display viene visualizzato lo stato effettivo su sezioni diverse (vedere la pagina successiva), incluse tutte le informazioni relative alla durata del lavaggio, alla centrifuga, alla velocità, alla temperatura, ecc.

3- Manopola programmi

Ruotando la manopola, è possibile selezionare uno dei 16 programmi; il LED associato si illuminerà e verranno visualizzate le relative impostazioni predefinite.

4- Tasto "Avvio/Pausa"

Premere delicatamente questo tasto per avviare o interrompere il programma attualmente visualizzato. Durante il funzionamento, il simbolo associato si illuminerà, mentre durante un'interruzione, il simbolo inizierà a lampeggiare.

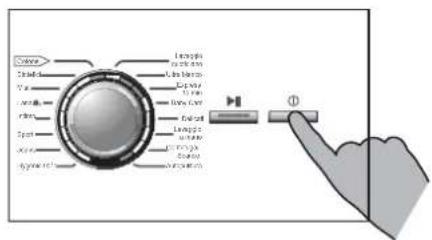

Toccare delicatamente questo tasto per accendere la lavatrice. Il display si illuminerà. Per spegnere la lavatrice, toccare nuovamente questo tasto per 2 secondi. Se non viene attivato alcun elemento del pannello, la lavatrice si spegnerà automaticamente dopo pochi secondi. 15 min8 Pannello di controllo - pulsanti funzioni 6a- "Funzione" (tasto a) Premere questo tasto per selezionare, in sequenza, le funzioni e le impostazioni desiderate. I simboli associati si illumineranno. - : temperatura di funzionamento --°C = a freddo/15/20/30/40/60/90 - : velocità di centrifuga (0/400/600/800/1000/1200/1400 giri/min) - : extra risciacquo (aggiunge 1-2 cicli di risciacquo). Preferibile per eliminare possibili residui 6b- "Selezione" (tasto b) Premere questo tasto per selezionare temperatura, centrifuga, velocità o tempi di extra risciacquo in base alla funzione attualmente in uso. Il relativo simbolo lampeggia. La funzione viene attivata una volta premuto il tasto "Avvio/Pausa". 6c- "Fine ritardata" - Termine del periodo di ritardo (pulsante c) Premere questo tasto per illuminare il simbolo associato e visualizzare il termine del programma attuale. A seconda delle impostazioni del programma, l'inizio del ciclo di lavaggio viene posticipato. Il termine del periodo di ritardo può essere aumentato ruotando la manopola programmi in fasi da 30 minuti, da mezz‘ora a 24 ore. Ad esempio, quando sul display è visualizzato "6:30" significa che il ciclo programmato terminerà dopo 6 ore e 30 minuti. La funzione viene attivata dopo aver premuto il tasto "Avvio/Pausa". Questa opzione non si applica al programma "Centrifuga/Scarico" e "Autopulitura". Nota: questo intervallo di tempo deve superare la durata del ciclo del programma, altrimenti l'operazione potrebbe avviarsi immediatamente, anche se non è possibile raggiungere la fine del lavaggio selezionato. "Blocco bambini" - Funzione di blocco del pannello di controllo (tasti a + c ) Questa opzione consente di bloccare qualsiasi selezione di tutti gli elementi del pannello. Dopo l‘avvio di un programma, premere simultaneamente "Funzione"+"Fine ritardata" per circa 3 secondi. Viene visualizzato il simbolo del blocco del pannello. Ripetendo l‘operazione, tutte le funzioni verranno sbloccate. Per sbloccarle, premere nuovamente i due tasti. Per ottenere risultati eccellenti per ciascun programma, Haier ha ideato impostazioni predefinite specifiche. Si consiglia di utilizzare le impostazioni predefinite, salvo particolari necessità. In base a queste impostazioni predefinite, potrebbe essere necessario modificare diversi parametri dei programmi e funzioni aggiuntive (fare riferimento ai tasti "programma" e "funzione").

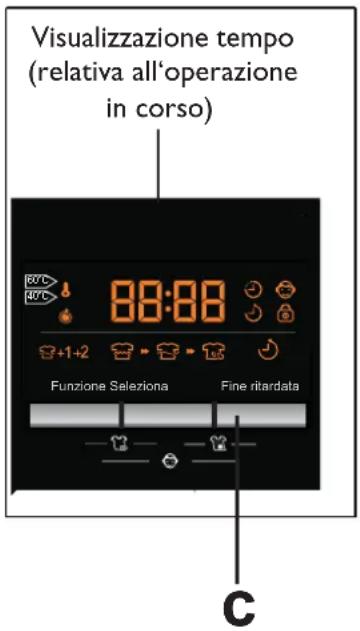

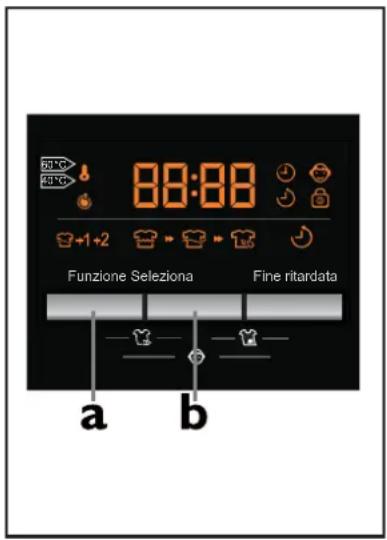

Funzione SelezionaFine ritardata Visualizzazione tempo (relativa all‘operazione in corso)

Funzione SelezionaFine ritardata"Accelerare" (tasti a+b) Consente di risparmiare tempo ed energia. Preferibile in caso di biancheria non molto sporca. Premere simultaneamente i tasti "Funzione"+"Selezione" per circa 3 secondi; in questo modo viene attivata la funzione di accelerazione. Il display mostra "SPUP ON" o "SPUP OFF" per un breve intervallo. "Intensivo" (tasti b+c) Consente di intensificare i risultati di pulizia. Preferibile in caso di biancheria molto sporca. Premere simultaneamente i tasti "Selezione"+"Fine ritardata" per 3 secondi; in questo modo viene attivata la funzione di lavaggio più energico. Sul display viene visualizzato "INTE ON" o "INTE OFF" per un breve intervallo.10 Programmi 1 Cotone 0-90°C 30°C Cotone/Sintetici 1.400 giri/min 2 Sintetici 0-60°C 30°C Tessuti in 1.200 giri/min fibra chimica 3 Misto 0-60°C 40°C Cotone/Sint. 1.000 giri/min 4 Lana 0-40°C --- Capi in lana 600 giri/min 5 Biancheria intima 0-60°C 40°C Biancheria intima 1.000 giri/min 6 Sport 0-40°C 30°C Capi sportivi 1.000 giri/min 7 Jeans 0-60°C 40°C Jeans 1.000 giri/min 8 Hygienic 95°C 95°C Cotone 1.000 giri/min 9 0-40°C 30°C Capi in cotone 1.400 giri/min 10 Ultra bianco 0-60°C 40°C Cotone/Sint. 1.000 giri/min 11 Express 15 min 0-30°C 20°C Cotone /Sint. 1.400 giri/min 12 Baby Care 0-90°C 60°C Cotone/Sint. 1.000 giri/min 13 Delicati 0-40°C 30°C Seta 600 giri/min 14 Lavaggio a mano 0-40°C 30°C Capi in cotone 1000 giri/min 15 --- --- --- 1.400 giri/min 16 Autopulitura 90°C --- 1.000 giri/min Programma Temp. Temp. Tipo tessuto Velocità max predefinita centrif.Velocità centrifuga Tabella programmi FacoltativoSì No 1 Solo per il carico dell'acqua, niente detersivo 2 Scomparto detersivo 3 Scomparto ammorbidente Lavaggio quotidiano Centrifuga/ Scarico

95°C 90°C11 Consumi Programma Energia Acqua Durata lavaggio Prestazioni centrifuga e asciugatura % Tempera- tura Carico max.

• Programma standard per l'etichettatura energetica, in conformità alla direttiva 2010/30/UE: Cotone a 60°C/40°C con velocità massima di centrifuga e funzione di lavaggio intensivo. Le altre impostazioni sono predefinite

I programmi Cotone standard a 60 °C e 40 °C sono ideali per il lavaggio di capi in cotone leggermente sporchi. Sono anche i programmi più efficienti in termini di consumo combinato di energia e acqua per il lavaggio dei capi in cotone. L'effettiva temperatura dell'acqua può variare rispetto a quella indicata nel ciclo. I valori di consumo indicati possono variare in base alle condizioni locali. 40°C 4/4.5 0,40 35 40 * Auto <53/54 60°C 4/4.5 0,55/0.58 35 60 * Auto <53/54 60°C 8/9 0,55/0.58 45 60 * Auto <53/54 Sintetici 4 0,25 46 30 Auto --- Misto 4 0,56 34 40 Auto --- Lana 1 0,10 50 --- 0:36 --- Biancheria intima 4 0,50 40 40 1:01 --- Sport 2 0,26 35 30 0:49 --- Jeans 4 0,56 40 40 1:28 --- Hygienic 95°C 2 2,00 36 95 2:06 --- Lavaggio quotidiano 4 0,58 46 30 1:11 --- Ultra bianco 2 0,60 45 40 1:23 --- Express 15 min 1 0,20 20 20 0:15 --- Igienico (bambini) 4 2,00 67,5 60 1:24 --- Delicati 1 0,25 50 30 0:47 --- Lavaggio a mano 2 0,25 36 30 0:51 --- Centrifuga/Scarico 8/9 0,10 --- --- 0:10 --- Autopulitura - 1,80 15 90 1:25 --- Cotone *Funzioni speciali

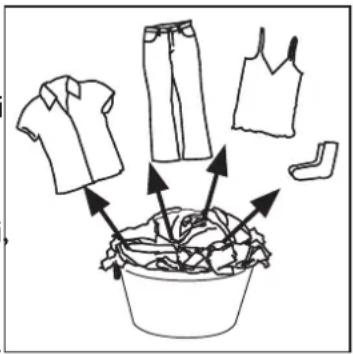

La lavatrice è dotata di funzioni aggiuntive speciali, per semplificarne il funzionamento, assicurare risultati di lavaggio ottimali e proteggere i materiali. Smart Drive Motor La funzione "Smart Drive Motor", a elevato risparmio energetico, si caratterizza per basse vibrazioni, poco rumore e un sistema direct drive di lunga durata. ABT "ABT" è un materiale speciale che previene efficacemente l'insorgere di germi e batteri nella zona della guarnizione delle porte e della vaschetta del detersivo. Bilancia automatica Il sistema "Bilancia automatica" rileva la quantità di biancheria e regola automaticamente il programma di lavaggio in base al carico. Cestello ad Onda La funzione "Cestello ad Onda" è progettata per lavaggi particolarmente delicati della biancheria e assicura straordinari risultati di lavaggio. Alimentazione Collegare la lavatrice all'alimentazione (da 220 a 240 V~/50 Hz). Collegamento al rubinetto dell'acqua Aprire il rubinetto. L'acqua deve essere pulita e limpida. Prima dell'uso, aprire il rubinetto e verificare che non vi siano perdite nei raccordi tra il rubinetto e il tubo di carico. Utilizzo quotidiano Fare riferimento alla sezione Installazione.Preparazione della biancheria s Ordinare i capi in base al tipo di tessuto (cotone, sintetici, lana o seta) e al tipo di sporco. s Separare i capi bianchi da quelli colorati. Lavare i capi colorati prima a mano, in modo da verificare che non sbiadiscano o si rovinino. s Indumenti senza orli, capi delicati e tessuti finemente ricamati, come ad esempio le tende, devono essere inseriti in appositi sacchi per il lavaggio (è consigliabile lavarli a mano o a secco). s Chiudere zip e ganci, assicurarsi che i bottoni siano ben cuciti e inserire i capi più piccoli, come calzini, cinte, reggiseni ecc., in un sacchetto per il lavaggio. s Spiegare i capi più grandi come lenzuola, copriletti, ecc. s Rivoltare i capi. s Svuotare le tasche (chiavi, monete ecc.) e rimuovere oggetti decorativi rigidi (ad esempio spille). Attenzione! 2JJHWWLQRQWHVVLOLLQVWDELOLRFRQDQJROLDSSXQWLWLSRWUHEEHUR FDXVDUHPDOIXQ]LRQDPHQWLHGDQQLDJOLLQGXPHQWLHDOODODYDWULFH *OLRJJHWWLGLSLFFROHGLPHQVLRQLFRPHDGHVHPSLRLERWWRQL SRVVRQRFDXVDUHGDQQLDOODODYDWULFHFKHULFKLHGRQRLQWHUYHQWLGL ULSDUD]LRQHDFDULFRGHOOXWHQWH Caricamento della lavatrice Aprire lo sportello e inserire la biancheria un capo alla volta. Non sovraccaricare la lavatrice. Controllare se è possibile inserire facilmente una mano sulla parte superiore del carico. Chiudere delicatamente lo sportello. ,QIRUPD]LRQLHFRQVLJOLJHQHUDOL Dopo ciascuna installazione o periodi di inattività prolungati, eseguire prima il programma "Autopulitura" senza carico né detersivo nelle apposite vaschette (2), in modo da rimuovere eventuali residui corrosivi.

'Scelta del detersivo L'efficienza e le prestazioni del lavaggio dipendono dalla qualità del detersivo utilizzato. Utilizzare solo detersivi per il lavaggio in lavatrice e, se necessario, detersivi specifici, ad esempio per il lavaggio di capi sintetici o in lana. Attenersi sempre alle istruzioni fornite dal produttore del detersivo. Non utilizzare additivi per il lavaggio a secco quali ad esempio tricloroetilene e prodotti simili. Rimuovere i residui di detersivo prima del ciclo di lavaggio successivo. Attenersi alle istruzioni di dosaggio riportate sulla confezione del detersivo. L'utilizzo della funzione "Prelavaggio" aggiunge metà del dosaggio nominale.

Utilizzo quotidiano L = detersivo liquido/in gel P = detersivo in polvere O = facoltativo = no La scelta del detersivo migliore Cotone L/P L/P - - oSintetici L/P L/P L - oMix L/P L/P - - oLana - - - L oBiancheria intima L/P L/P - - o Spor -tL-o Jeans L/P L/P L - oHygienic 95°C L/P L/P L - oLavaggio quotidiano L/P L/P L - oUltra bianco L/P - - - oExpress 15 L L oBaby Care L/P L/P - - oDelicati - - L - o Lavaggio a mano - - - L o Quando si usa detersivo liquido, è consigliabile non attivare l'avvio ritardato. Seguire le indicazioni sulla confezione per stabilire la quantità di detersivo da utilizzare. Verificare l'etichetta dei capi e i dati sulla confezione del detersivo per conoscere la temperatura di lavaggio corretta. Si consiglia di usare: ▶ Detersivo in polvere per biancheria: da freddo a 90°C* (lavaggio migliore: 40-60°C) ▶ Detersivo per colorati: da freddo a 60°C (lavaggio migliore: 30-60°C) ▶ Detersivo lana/delicati: da freddo a 30°C (= lavaggio migliore) ▶ * Selezionare i programmi a 90°C/95°C solo per esigenze di igiene speciali.15 Utilizzo quotidiano Aggiunta del detersivo Estrarre la vaschetta del detersivo e inserire la quantità necessaria di agenti chimici negli appositi scomparti. Inserire delicatamente la vaschetta (fare riferimento alle istruzioni relative alla vaschetta per il detergente). Informazioni importanti: Non aggiungere detersivo nello scomparto Aggiungere detersivo liquido nella vaschetta principale, avendo cura di diluirlo prima, se concentrato Non abusare di detersivo o ammorbidente, in quanto potrebbero danneggiare i capi in fibra artificiale Seguire le istruzioni riportate sulla confezione del detersivo Usare il detergente liquido seguendo le istruzioni riportate sulla confezione Non usare detersivo liquido se si seleziona "Fine ritardata" Selezione di un programma Per ottenere i migliori risultati di lavaggio, selezionare il programma di lavaggio appropriato in base al grado di sporco e al tipo di biancheria. Ruotare la manopola dei programmi per impostare il programma desiderato. Il LED del programma con impostazione e durata predefinite lampeggia. Aggiunta di selezioni individuali Selezionare le opzioni e le impostazioni desiderate (fare riferimento a "Pannello di controllo"). Consultare anche la sezione "Funzioni speciali", che ben approfondisce l'utilizzo quotidiano. Avvio del programma di lavaggio Premere il tasto "Avvio/Pausa" per avviare il programma. La lavatrice funziona in base alle impostazioni configurate. È possibile modificare le impostazioni solo annullando il programma di lavaggio. Express15 min Accensione dell‘apparecchio Premere il tasto "ON/OFF" per accendere l‘apparecchio. CotoneSinteticiMisti Lana IntimoSportJeansHygenic 95°c LavaggioquotidianoUltra biancoExpress15 minBaby CareDelicatiLavaggio a manoCentrifuga/ ScaricoAutopulituraExpress15 minUtilizzo quotidiano

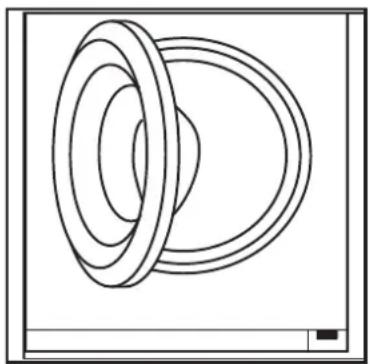

Interruzione/annullamento del programma di lavaggio Per interrompere un programma di lavaggio in esecuzione, premere delicatamente il tasto "Avvio/Pausa". La durata del programma lampeggia. Premerlo nuovamente per riprendere il funzionamento. Per annullare un programma in esecuzione e le relative impostazioni, premere il tasto "Avvio/Pausa", quindi "On/Off" per circa 3 secondi. Dopo il lavaggio Al termine del ciclo del programma si visualizza End"; la lavatrice quindi si spegnerà automaticamente. Rimuovere la biancheria più presto possibile per stenderla ed evitare che si creino ulteriori pieghe. Interrompere l'erogazione dell'acqua e scollegare il cavo di alimentazione. Aprire lo sportello della lavatrice per evitare la formazione di umidità e cattivi odori, lasciandolo quindi aperto durante l'inattività della lavatrice. Modalità standby La lavatrice accesa entra in modalità standby, se non viene attivata entro 2 minuti dall'inizio del programma o della fine del programma. Per interrompere la modalità standby, premere un tasto. Durante la modalità standby, il pulsante Avvio/Pausa resta costantemente illuminato. Uso ecocompatibile ▶ Per un risparmio massimo di energia, acqua, detersivo e tempo, rispettare le quantità di carico massimo consigliate ▶ Non sovraccaricare la lavatrice (lasciare lo spazio di una mano sopra la biancheria). ▶ Utilizzare il dosaggio esatto per ciascuno scomparto. ▶ Scegliere la temperatura di lavaggio adeguata più bassa. I detersivi odierni garantiscono una pulizia efficace sotto i 60°C. ▶ Aumentare le impostazioni predefinite solo in caso di sporco intenso. ▶ Selezionare la velocità massima di centrifuga, se si utilizza un'asciugatrice per uso domestico. Attivazione o disattivazione del segnale acustico

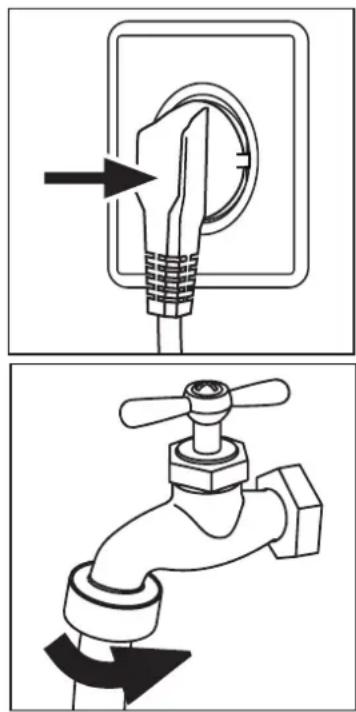

1. Accendere l‘apparecchio.

2. Selezionare il programma "Centrifuga/Scarico".

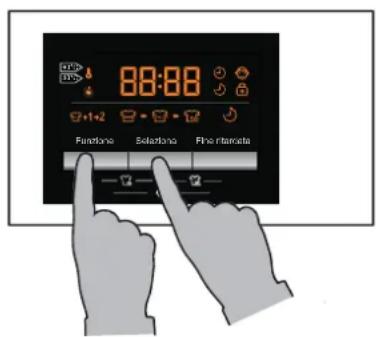

3. Premere contemporaneamente per 3 secondi i tasti

"Funzione" e "Selezione" (oppure "Accelerare"). A questo punto, sul display viene visualizzato "BEEP OFF " e il segnale acustico è disattivato. Per riattivarlo, premere di nuovo i due tasti contemporaneamente. Sul display viene visualizzato "BEEP ON

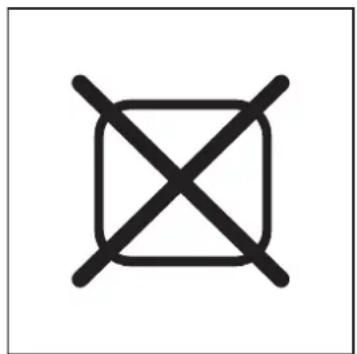

FunzioneSelezionaFine ritardataTabella dei simboli Temperatura massima Temperatura massima Temperatura massima lavaggio 95°C - lavaggio 60°C - lavaggio 60°C lavaggio normale lavaggio normale lavaggio delicato Temperatura massima Temperatura massima Temperatura massima lavaggio 40°C - lavaggio 40°C - lavaggio 40°C - lavaggio normale lavaggio delicato lavaggio molto delicato Temperatura massima Temperatura massima Temperatura massima lavaggio 30°C - lavaggio 30°C - lavaggio 30°C - lavaggio normale lavaggio delicato lavaggio molto delicato Lavaggio a mano Lavaggio a secco temp. max. 40°C Detersivi contenenti Solo ossigeno/ Non candeggiare candeggina no cloro consentiti candeggina consentita Asciugatura a tamburo Asciugatura a tamburo Non asciugare in temperatura normale temperatura più bassa asciugabiancheria a tamburo Asciugatura su filo Asciugatura su piano Stirare su piastra Stirare su piastra Stirare su piastra verticale a una verticale a una verticale a una temperatura massima temperatura massima temperatura massima di 200°C di 150°C di 110°C senza vapore Non stirare (una stiratura a vapore potrebbe provocare danni irreversibili) Lavaggio a secco Lavaggio a secco Non lavare a secco professionale in professionale in tetracloroetilene idrocarburi Lavaggio Non utilizzare il in acqua professionale lavaggio in acqua professionale Procedura di lavaggio Procedura di candeggio Procedura di asciugatura a tamburo Procedura di stiratura Procedura di manutenzione tessile professionale

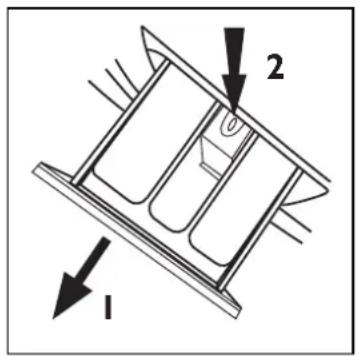

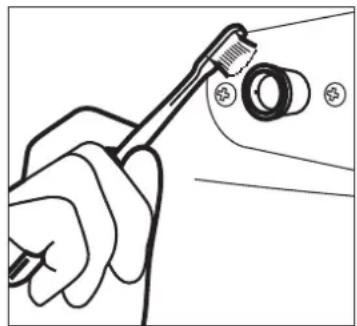

Utilizzo quotidiano18 Pulizia e manutenzione Pulizia della vaschetta del detersivo Fare sempre attenzione affinché non restino residui di detersivo. Pulire regolarmente la vaschetta. Estrarre la vaschetta finché non si blocca (1) e premere il tasto di sgancio (2) per rimuoverla. Successivamente pulire accuratamente la vaschetta con acqua, quindi inserirla nuovamente al suo posto. Pulizia della lavatrice Scollegare il cavo di alimentazione quando si eseguono operazioni di pulizia e manutenzione. Utilizzare un panno morbido inumidito con sapone liquido per pulire la lavatrice e i componenti in gomma. Non utilizzare solventi chimici organici o corrosivi. ,QIRUPD]LRQLHFRQVLJOLJHQHUDOL'RSRFLDVFXQDLQVWDOOD]LRQHRSHULRGLGLLQDWWLYLWjSUROXQJDWLHVHJXLUHSULPDLOSURJUDPPD$XWRSXOLWXUDVHQ]DFDULFRQpGHWHUVLYRQHOOHYDVFKHWWHLQPRGRGDULPXRYHUHHYHQWXDOLUHVLGXLFRUURVLYL Valvola di carico dell'acqua e filtro della valvola di carico Per impedire che sostanze solide, come il calcare, provochino il blocco dell'erogazione di acqua, pulire regolarmente il filtro della valvola di carico. Lunghi periodi di inattività Se la lavatrice non viene utilizzata per lunghi periodi, scollegare la presa di alimentazione (1) e interrompere l'erogazione di acqua (2). Aprire lo sportello della lavatrice per evitare la formazioni di umidità e cattivi odori, lasciandolo quindi aperto durante l'inattività della lavatrice. Prima di riprendere l'utilizzo dell'apparecchio, controllare attentamente il cavo di alimentazione, la valvola per il carico dell'acqua e il tubo di scarico. Assicurarsi che tutto sia installato correttamente e che non vi siano perdite. Eseguire prima il programma "Autopulitura" senza carico né detersivo nelle vaschette 2, in modo da rimuovere eventuali residui corrosivi.

'19 Pulizia e manutenzione Filtro della pompa Pulire il filtro una volta al mese e verificare il filtro della pompa, ad esempio, se la lavatrice: ▶ non scarica l'acqua; ▶ non centrifuga; ▶ fa un rumore insolito mentre è in funzione. Attenzione! 5LVFKLRGLXVWLRQL/DWHPSHUDWXUDGHOODFTXDDOOLQWHUQRGHOILOWURGHOOD SRPSDSRWUHEEHHVVHUHPROWRHOHYDWD3ULPDGLHIIHWWXDUHTXDOVLDVL RSHUD]LRQHDVVLFXUDUVLFKHODFTXDVLVLDUDIIUHGGDWD

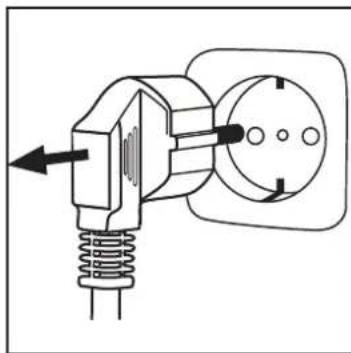

1. Spegnere e scollegare la lavatrice.

2. Aprire lo sportellino di sicurezza, utilizzando una moneta o

3. Utilizzare un recipiente per raccogliere la perdita di acqua.

Potrebbero verificarsi perdite di acqua molto abbondanti.

4. Estrarre il tubo di scarico e posizionarne l'estremità nel

5. Estrarre l'otturatore fuori dal tubo di scarico.

6. Dopo aver eseguito il drenaggio, allentare le viti e rimuovere

in senso antiorario il filtro della pompa.

7. Rimuovere le sostanze contaminanti e la polvere.

8. Pulire con cura il filtro della pompa, utilizzando, ad esempio,

10. Chiudere il tubo di scarico e posizionarlo di nuovo nella

11. Chiudere lo sportellino di sicurezza.

Attenzione! /RWWXUDWRUHGHOILOWURGHOODSRPSDGHYHHVVHUHSXOLWRHLQWHJUR 6HLOFRSHUFKLRQRQqFRPSOHWDPHQWHVHUUDWRSRWUHEEHURHVVHUFL SHUGLWHGDFTXD ,OILOWURGHYHHVVHUHSRVL]LRQDWRFRUUHWWDPHQWHSHUHYLWDUHSHUGLWH20 Risoluzione dei problemi Risoluzione dei problemi con visualizzazione del codice Non è necessaria una conoscenza specifica per risolvere alcuni tipi di problemi. In caso di mal funzionamento, verificare tutte le possibilità indicate e seguire le istruzioni di seguito, prima di contattare un servizio di assistenza post-vendita (consultare il foglio della garanzia). Codice Messaggio Auto Il rilevamento automatico del carico è in funzione.

Risultato del rilevamento automatico del carico. Lo = basso carico HALF = mezzo carico FULL = carico peso ottimale HI = massimo carico 1:25 Il tempo rimanente del ciclo di lavaggio è 1 ora e 25 minuti 06:30 Il tempo rimanente del ciclo di lavaggio, incluso l'orario di fine ritardata, è di 6 ore e 30 minuti Lock La lavatrice è in funzione e lo sportello è bloccato. End Il ciclo di lavaggio è terminato. La lavatrice si spegne automaticamente. Codici di informazioni I seguenti codici sono visualizzati a mero titolo informativo in riferimento al ciclo di lavaggio. Non è necessario intraprendere alcuna azione: Codice Causa Soluzione

Problema di scarico, l'acqua non è stata scaricata completamente entro sei minuti. Verificare che il tubo di scarico sia installato correttamente e non sia bloccato. E2 Blocco - errore. Chiudere correttamente lo sportello. F3 Sensore temperatura - errore. Contattare il servizio assistenza post-vendita.

Livello dell'acqua non raggiunto dopo 8 minuti; il tubo di scarico è in modalità di autosifonaggio. Assicurarsi che il rubinetto sia completamente aperto e che la pressione dell'acqua sia normale. Controllare l'installazione del tubo di scarico.

Problema di riscaldamento (viene visualizzato al termine di un ciclo). Contattare il servizio assistenza post-vendita. F7 Motore - errore. Contattare il servizio assistenza post-vendita.

Grado di protezione dall'acqua - errore. Contattare il servizio assistenza post-vendita. Fb* Fuoriuscita di acqua. Chiudere immediatamente il coperchio. Contattare il servizio assistenza post-vendita.

Errore del sensore del livello di acqua. Contattare il servizio assistenza post-vendita. FC Controllo elettronico - errore. Contattare il servizio assistenza post-vendita. Unb Carico non bilanciato - errore. Controllare e bilanciare il carico della biancheria nel tamburo. Ridurre il carico. In caso di interruzione di corrente quando la macchina è in funzione, passerà in modalità Pause. Quando viene ristabilito il collegamento elettrico, premere il pulsante start per consentire al programma di continuare a funzionare.* Attenzione! Codice Fb: la protezione per la fuoriuscita dell'acqua si trova nella parte più interna della lavatrice. In caso di perdita di acqua, tutte le funzioni verranno interrotte automaticamente, tranne la pompa di scarico, attivata per ragioni di sicurezza.

Risoluzione dei problemi Problema Causa Soluzione La lavatrice non si attiva. s Il programma non è stato ancora avviato. s Lo sportello non è chiuso correttamente. s La lavatrice non è accesa. s L'alimentazione è stata interrotta. s Controllare il programma e avviarlo. s Chiudere bene lo sportello. s Accendere la lavatrice. s Verificare l'alimentazione. La lavatrice non è in grado di caricare l'acqua. s Assenza di acqua. s Tubo di carico piegato. s Filtro del tubo di carico ostruito. s La pressione dell'acqua è inferiore a 0,03 MPa. s Lo sportello non è chiuso correttamente. s Problemi di erogazione dell'acqua. s Controllare il rubinetto dell'acqua. s Controllare il tubo di carico. s Sbloccare il filtro del tubo di carico. s Verificare la pressione dell'acqua. s Chiudere bene lo sportello. s Controllare l'erogazione dell'acqua. La lavatrice scarica l'acqua durante la fase di carico. s L'altezza del tubo di scarico è inferiore a 80 cm. s La parte terminale del tubo di scarico potrebbe finire all'interno dell'acqua. s Verificare che il tubo di scarico sia installato correttamente. s Assicurarsi che il tubo di scarico non sia immerso nell'acqua. Problema nello scarico. s Il tubo di scarico è ostruito. s Il filtro della pompa è ostruito. s L'estremità del tubo di scarico si trova a un'altezza superiore di 100 cm dal livello del pavimento. s Sbloccare il tubo dello scarico. s Pulire il filtro della pompa. s Verificare che il tubo di scarico sia installato correttamente. Forti vibrazioni durante la centrifuga. s Non tutti i bulloni per il trasporto sono stati rimossi. s La lavatrice non si trova in posizione stabile. s Il carico della lavatrice non è corretto. s Rimuovere tutti i bulloni per il trasporto. s Assicurare l'apparecchio su una superficie piana e stabile. s Controllare e bilanciare il peso del carico. Il funzionamento si interrompe prima del completamento del ciclo di lavaggio. s Problema nell'erogazione dell'acqua o nell'alimentazione. s Controllare l'alimentazione e l'erogazione dell'acqua. Risoluzione dei problemi senza visualizzazione del codice3UREOHPD &DXVD 6ROX]LRQH Il funzionamento si interrompe per un certo periodo di tempo. s Viene visualizzato un codice di errore. s Problema dovuto al modello di carico. s Il programma esegue un ciclo di ammollo? s Attenersi al codice di errore. s Ridurre o regolare il carico. s Se necessario, annullare l'operazione. Eccessiva schiuma nel tamburo e/o nella vaschetta del detersivo

s Il detersivo non è quello corretto. s Eccessivo uso di detergente. s Controllare le istruzioni sul detersivo. s Ridurre la quantità di detersivo. Regolazione automatica del tempo di lavaggio

s La durata del programma di lavaggio verrà regolata. s Si tratta di un comportamento normale, che non influenza la funzionalità. La centrifuga non si attiva

s Carico non bilanciato. s Controllare il carico inserito nella lavatrice ed eseguire nuovamente un programma di centrifuga.

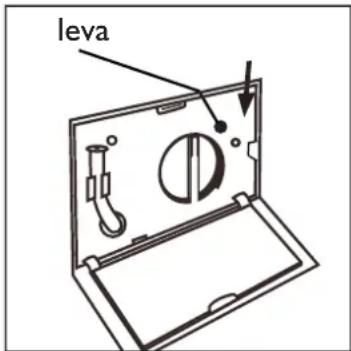

IRJOLRGHOODJDUDQ]LDSHUHYLWDUHSRVVLELOLSHULFROL Problemi dell'alimentazione Il programma corrente e le relative impostazioni verranno salvati. Quando viene ripristinata l'alimentazione, l'operazione riprenderà. Per annullarla, toccare "Avvio/Pausa", quindi "Accensione/spegnimento" per circa 3 secondi. Nel caso in cui un problema di alimentazione provochi l'interruzione di un programma di lavaggio in esecuzione, l'apertura dello sportello sarà bloccata automaticamente. Per poter estrarre la biancheria, è necessario che non vi sia acqua visibile dall'oblò dello sportello. - Pericolo di ustioni! Il livello dell'acqua non deve essere inferiore a quello descritto in "Filtro della pompa". Non tirare ed estrarre la leva sotto lo sportellino di sicurezza finché non si avverte un leggero clic che indica lo sblocco dello sportello. Successivamente, fissare nuovamente tutte le parti. lever leva23 Installazione Preparazione Rimuovere tutto il materiale di imballaggio, inclusa la base in polistirolo. Durante la rimozione dell'imballaggio, è possibile che sia presente dell'acqua sulla busta di plastica e sull'oblò. Si tratta di un fenomeno normale dovuto ai collaudi eseguiti in fabbrica. Smaltire la confezione senza provocare danni all'ambiente. Per informazioni sui metodi correnti di smaltimento, consultare il rivenditore locale o le autorità competenti. Facoltativo: regolazione della copertura inferiore Quando si toglie l'imballaggio, sono presenti un piano in plastica e del feltro. Il piano, che ricopre il fondo del telaio, serve per ridurre il rumore.

1. Far scivolare il feltro su un lato del piano in plastica

2. Posizionare la lavatrice su un lato, con l'oblò rivolto verso

l'alto, la parte inferiore rivolta verso l'operatore, quindi svitare i quattro bulloni (figura 2).

3. Posizionare il piano in plastica con il feltro rivolto verso

l'interno, avvitare saldamente i bulloni nei quattro fori sul piano al telaio (figure 3). Riportare in posizione diritta la lavatrice. Rimozione dei bulloni per il trasporto I bulloni per il trasporto vengono utilizzati per fissare i componenti antivibrazione che si trovano all'interno della lavatrice durante il trasporto per evitarne il danneggiamento interno. Rimuovere i bulloni presenti sulla parte posteriore, quindi estrarre i distanziatori in plastica (A) dalla parte interna della lavatrice.Riempire i fori lasciati dai bulloni con i tappi di chiusura. Come spostare la lavatrice Se è necessario spostare la lavatrice, reinserire i bulloni per il trasporto che sono stati rimossi prima dell'installazione al fine di evitare danni.

1. Rimuovere i tappi di chiusura.

2. Inserire i distanziatori in plastica e i bulloni per il trasporto.

3. Stringere i bulloni utilizzando una chiave inglese.

Regolazione dei piedini Regolare tutti i piedini per ottenere una posizione in piano, in modo da ridurre le vibrazioni e i rumori durante il funzionamento. In questo modo si riduce il rischio di consumare o danneggiare il prodotto. Per le operazioni di regolazione, si consiglia di utilizzare una livella a bolla d'aria. Il pavimento deve essere il più stabile e liscio possibile.

Installazione Tubo di scarico È possibile installare il sistema di scarico in modi diversi. Tuttavia, il livello del tubo di scarico deve raggiungere gli 80- 100 cm in un determinato punto. Non ruotare, attorcigliare o ostruire il tubo di scarico. Se possibile, mantenere il tubo di scarico sempre fissato a un gancio sul retro della lavatrice.

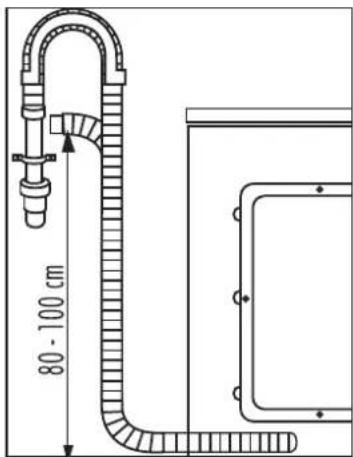

1. Collegamento del tubo di scarico al

lavandino Utilizzare il supporto del tubo di scarico per fissarne l'estremità ed evitare la fuoriuscita dell'acqua. Fissare il supporto in modo che non cada a causa dei movimenti che si verificano durante il funzionamento.

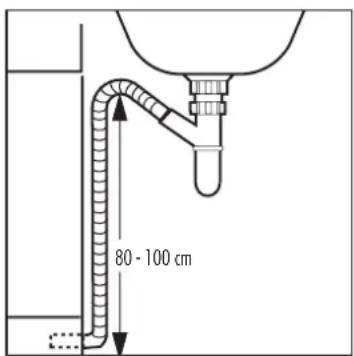

2. Collegamento del tubo di scarico al

lavandino Assicurare il collegamento al gruppo del rubinetto situato sotto il lavandino. Verificare che l'altezza dal pavimento sia corretta per evit are problemi di scarico o di autosifonaggio.

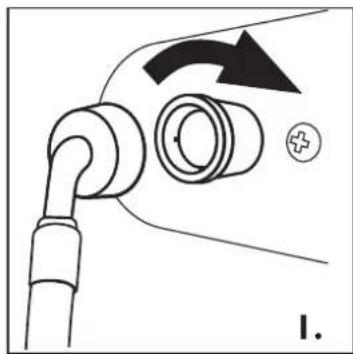

Installazione Tubo di carico - Aqua Control System Il tubo di carico Aqua Stop è un elemento essenziale per la sicurezza e il controllo. Le valvole controllano l'erogazione di acqua e sono in grado di interromperla in caso di perdite del tubo. Collegare il dado sul tubo di carico al connettore della valvola dell'acqua. Collegare il tubo di carico al rubinetto dell'acqua. Non ruotare, attorcigliare o ostruire il tubo di carico. Attenzione! /DODYDWULFHqSURJHWWDWDVRORSHUOHURJD]LRQHGLDFTXDIUHGGD

3. Collegamento del tubo di scarico per scaricare

l'acqua Utilizzare il supporto del tubo di scarico per fissarne l'estremità. Fissare il supporto in modo che non cada a causa dei movimenti che si verificano durante il funzionamento. Attenzione! ,OWXERGLVFDULFRQRQGHYHHVVHUHLPPHUVRQHOODFTXDGHYHHVVHUH ILVVDWRVDOGDPHQWHHPDQWHQXWRVHPSUHLQWHJUR6HLOWXERGLVFDULFR

Collegamento all'alimentazione Prima di effettuare qualsiasi collegamento, verificare se: ▶ alimentazione, presa e fusibili sono corretti, facendo riferimento alla targhetta dati del prodotto; ▶ la presa è dotata di messa a terra, senza utilizzo di prese multiple o prolunghe. ▶ 6RORSHULO5 HJQR8QLWRORVWDQGDUGSHUOHSUHVHq %6$ ,QIRUPD]LRQLHFRQVLJOLJHQHUDOL 'RSRFLDVFXQDLQVWDOOD]LRQHRSHULRGLGLLQDWWLYLWjSUROXQJDWL

Dati tecnici Marchio Haier N. modello Capacità nominale (kg) Classe di risparmio energetico Consumo energetico annuo (kWh)

Consumo energetico per cotone a 60°C, pieno carico (kWh/ciclo) Consumo energetico per cotone a 60°C, mezzo carico (kWh/ciclo) Consumo energetico per cotone a 40°C, mezzo carico (kWh/ciclo) 0,40 Consumo energetico ponderato in modalità spenta 0,2 Consumo energetico ponderato in modalità accensione 0,2 Consumo annuo di acqua (L)

Classe di risparmio energetico di centrifuga e asciugatura

Max velocità di centrifuga (giri/min)

Umidità rimanente (%)

Cotone a 60°C con velocità massima di centrifuga e funzione di lavaggio intensivo Cotone a 40° con velocità di centrifuga max e funzione di lavaggio intensivo attiva Tempo programma Cotone a 60°C, pieno carico (min) 180 Tempo programma Cotone a 60°C, mezzo carico (min) 180 Tempo programma Cotone a 40°C, mezzo carico (min) 174 Durata del modo "left-on" (min)

Emissioni di rumore aereo (lavaggio/centrifuga in dB(A))

Tipo Carico frontale non incassata

Sulla base di 220 cicli di lavaggio standard per programmi Cotone a 60°C e 40°C, a pieno e mezzo carico,e del consumo delle modalità a basso consumo. Il consumo energetico effettivo dipenderà da come si utilizza la lavatrice. Sulla base di 220 cicli di lavaggio standard per programmi Cotone a 60°C e a 40°C, a pieno e mezzo carico. Il consumo effettivo di acqua dipenderà da come si utilizza la lavatrice. La Classe G è la meno efficiente, mentre la Classe A è la più efficiente. Sulla base del programma Cotone standard a 60°C, a pieno carico e del programma Cotone standard a 40°C, a mezzo carico.

Il "programma Cotone standard a 60°C" e il "programma Cotone standard a 40°C" sono i programmi di lavaggio standard su cui si basano le informazioni presenti sull'etichetta e sulla scheda del prodotto. Questi programmi sono adatti per lavare biancheria in cotone con un livello di sporco normale e sono i più efficienti in termini di consumo combinato di energia e di acqua. In presenza di un sistema di gestione del consumo elettrico. Sulla base del programma Cotone standard a 60°C, a pieno carico. Scheda del prodotto (conforme a EU 1061/2010) Programma Cotone standard a 60°C
