Function Selection Delay Gebrauchsanleitung Waschmaschine HW90-B14266ADanke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können. Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen, geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

• Nein Allgemeine Hinweise und Tipps Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und zur Vermeidung von Sachschäden. Umwelt-Tipps Legende Elektrogeräte nicht in den Hausmüll geben, son- dern getrennt entsorgen. Wenden Sie sich an Ihren Abfallwirtschaftsbetrieb für genauere Informationen über die Möglichkeiten zur Ent- sorgung. Wenn Elektrogeräte auf Mülldeponien oder Schuttabladeplätzen entsorgt werden, kön- nen gefährliche Substanzen ins Grundwasser und dadurch in die Nahrungskette gelangen, was zu gesundheitlichen Beeinträchtigungen führen kann. Wenn Sie ein altes Gerät durch ein neues erset- zen, ist der Verkäufer rechtlich dazu verpflichtet, das alte zur kostenlosen fachgerechten Entsor- gung zurückzunehmen. Das Altgerät ist vor der Verschrottung funktions- untüchtig zu machen, d.h. das Netzkabel muss entfernt werden. Ebenso muss der Türverschluss unbrauchbar gemacht werden, damit Kinder sich nicht selbst einschließen können. Entsorgung 2Inhalt Sicherheitshinweise p. 4

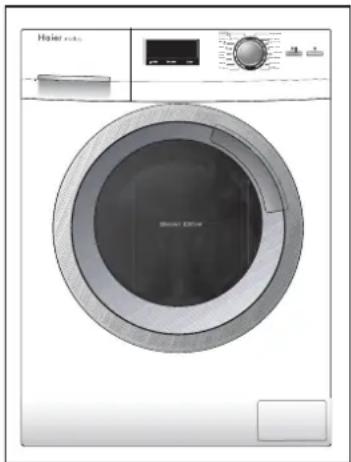

• -5 Produktbeschreibung p. 6
• Bedienblende p. 7
• -9 Programme p. 10
• Verbrauch p. 11
• Besondere Ausstattungsmerkmale p. 12
• Täglicher Gebrauch p. 13
• -17 Reinigung und Pflege p. 18
• -19 Fehlerbehebung p. 20
• -22 Installation p. 23
• -25 Technische Daten p. 26
• Kundendienst 3Sicherheitshinweise Bevor Sie das Gerät zum ersten Mal anschalten achten Sie darauf, dass alle Transportsicherungen ordnungsgemäß entfernt sind das Stromkabel nicht in oder unter dem Gerät eingeklemmt oder sonstwie beschädigt wird die Steckdose mit einer 15-Ampere-Sicherung abgesichert ist das Gerät eine separate geerdete Steckdose hat die Steckdose stets zugänglich ist man am Stecker und nicht am Kabel zieht, um das Gerät vom Stromnetz zu trennen die Wasserschläuche fest angeschlossen sind und bei geöffnetem Wasserhahn nirgends Wasser austritt Sie das Gerät nur benutzen, wenn alle Anschlüsse ordnungsgemäß installiert sind. Denken Sie daran, dass Sie … das Gerät keiner Nässe oder Feuchtigkeit aussetzen. Falls das Gerät aus irgendeinem Grund nass werden sollte, unterbrechen Sie die Stromversorung und lassen Sie es von selbst wieder trocknen das Gerät weder Frost noch Hitze oder direktem Sonnen- licht aussetzen das Gerät nicht anfassen oder benutzen, wenn Sie barfuß sind oder nasse oder feuchte Hände oder Füße haben keine leicht entflammbaren Wasch- oder Reinigungsmittel verwenden, keine entzündlichen Sprays in der Nähe der Maschine benutzen den Gerätestecker weder ziehen noch einstecken, wenn in der Nähe entflammbares Gas verwendet wird das Gerät nicht auf einen Teppich oder zu nah an eine Wand oder ein Möbelstück stellen. p. 27

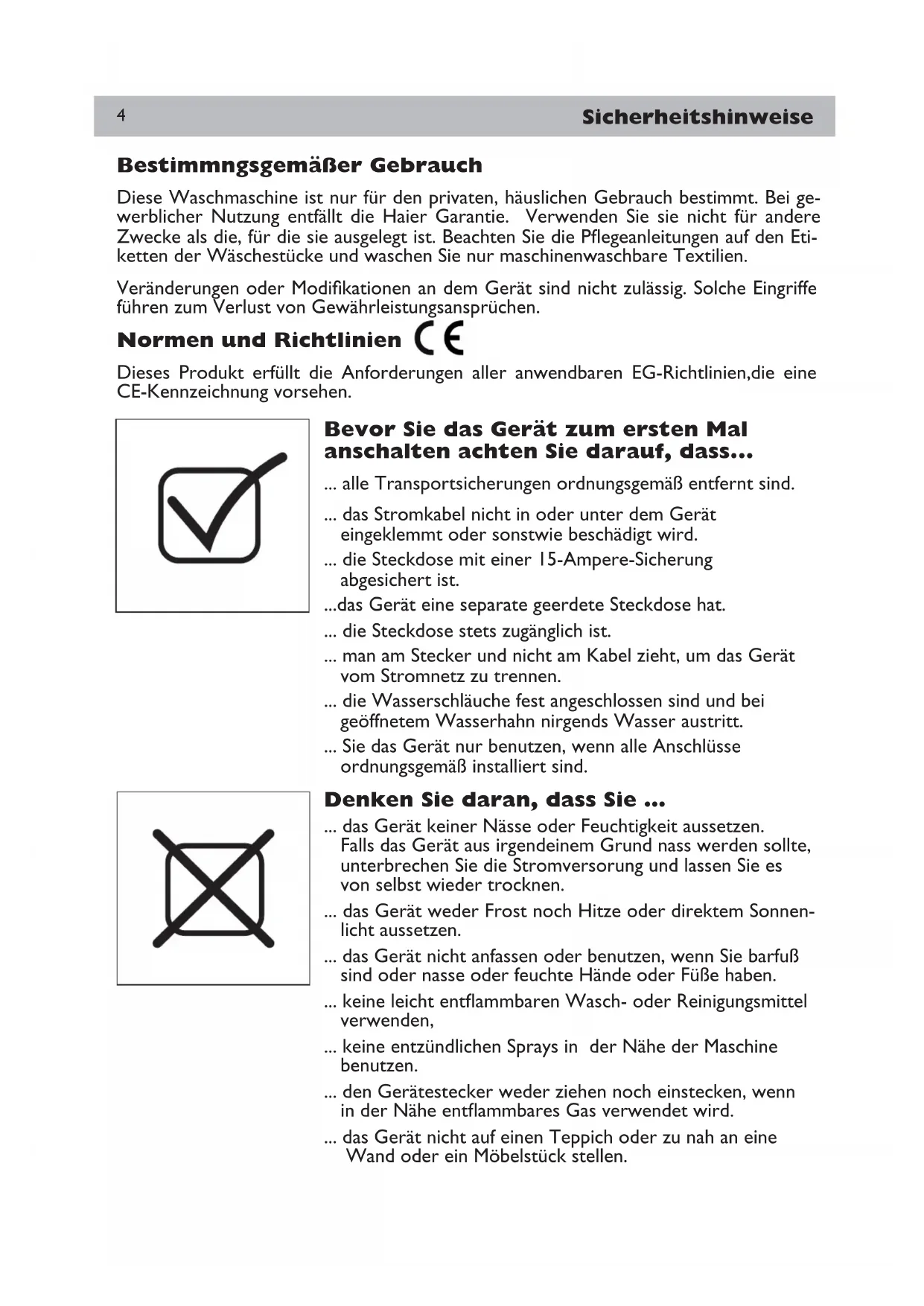

Bestimmngsgemäßer Gebrauch Diese Waschmaschine ist nur für den privaten, häuslichen Gebrauch bestimmt. Bei ge- werblicher Nutzung entfällt die Haier Garantie. Verwenden Sie sie nicht für andere Zwecke als die, für die sie ausgelegt ist. Beachten Sie die Pflegeanleitungen auf den Eti- ketten der Wäschestücke und waschen Sie nur maschinenwaschbare Textilien. Veränderungen oder Modifikationen an dem Gerät sind nicht zulässig. Solche Eingriffe führen zum Verlust von Gewährleistungsansprüchen. Normen und Richtlinien Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien,die eine CE-Kennzeichnung vorsehen.Sicherheitshinweise Im täglichen Gebrauch achten Sie darauf, dass … ... Reißverschlüsse geschlossen sind und lose Teile fixiert werden, damit die Wäsche keinen Schaden nimmt. Falls nötig, verwenden Sie ein Wäschenetz. ... Sie das Gerät nach jedem Waschgang ausschalten und den Netzstecker ziehen. Dies dient sowohl Ihrer Sicherheit als auch der Senkung Ihres Energie-Verbrauchs. ... Sie den unteren Teil der Tür sauber und trocken halten und die Tür bei Nichtbenutzung leicht geöffnet lassen, damit sich keine unangenehmen Gerüche bilden. ... ein beschädigtes Stromkabel nur vom Hersteller, dem Kun- dendienst oder einem entsprechenden Fachmann ersetzt wird. Denken Sie daran, dass Sie ... ... das Gerät nicht abdecken oder zustellen. Im Betrieb ent- stehende Feuchtigkeit muss abtrocknen können! ... keine schweren, heißen oder feuchten Gegenstände oder Hitzequellen auf das Gerät stellen. ... Schwämme oder Ähnliches nicht zu heiß waschen. ... nicht die Waschmittelschublade öffnen, während der Waschvorgang läuft. ... nicht die Tür anfassen, solange der Waschvorgang läuft. Die Tür wird heiß! ... nicht die Tür öffnen, solange der Wasserstand sichtbar oberhalb der Türöffnung steht. ... die Tür des Geräts nicht mit Gewalt öffnen. Ein Sicher- heitsmechanismus gibt die Tür erst eine gewisse Zeit nach Beendigung des Waschvorgangs frei.

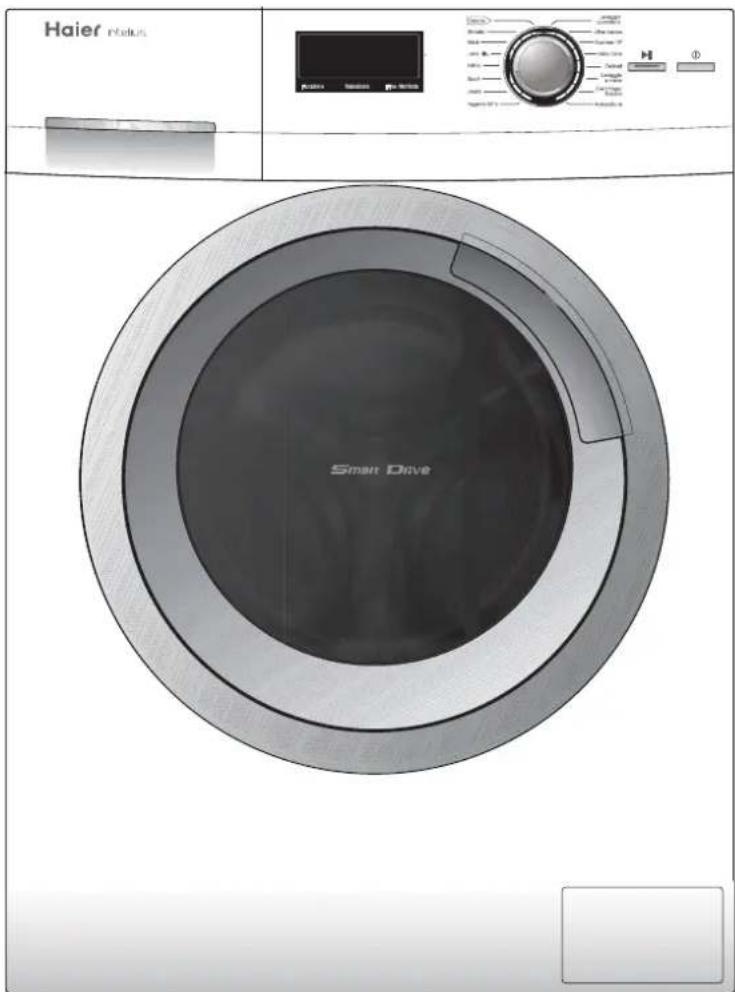

Das Gerät kann von Kindern ab einem Alter von 8 Jahren benutzt werden. Personen (einschließlich Kinder),die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwort- liche Person benutzen.Kinder dürfen nicht mit dem Gerät spielen.Die Reinigung und Wartung ohne Aufsicht ausgeführt werden.Kinder unter 3 Jahren sind vom Gerät fernzuhalten, es sei denn, sie sind unter kontinuierlicher Aufsicht.Produktbeschreibung Zubehör 1x Einlaufschlauch 5x Abdeck- kappen 1x Ablaufschlauch- halterung 1x Bedienungs- anleitung Aufgrund technischer Änderungen kann diese Zeichnung ev. von dem von Ihnen erworbenen Modell abweichen. Prüfen Sie das Zubehör und die Papiere anhand der folgenden Liste: 1 Waschmittelschublade 2 Waschmaschinentür (Bullauge) 3 Abdeckplatte 4 Türgriff 5 Bedienblende 6 Ein/Aus 7 Serviceklappe 1 Transportsicherung (T1-T4) 2 Rückwand 3 Schrauben hintere Abdeckung (S1-S4) 4 Stromkabel 5 Zulaufventil 6 Ablaufschlauch

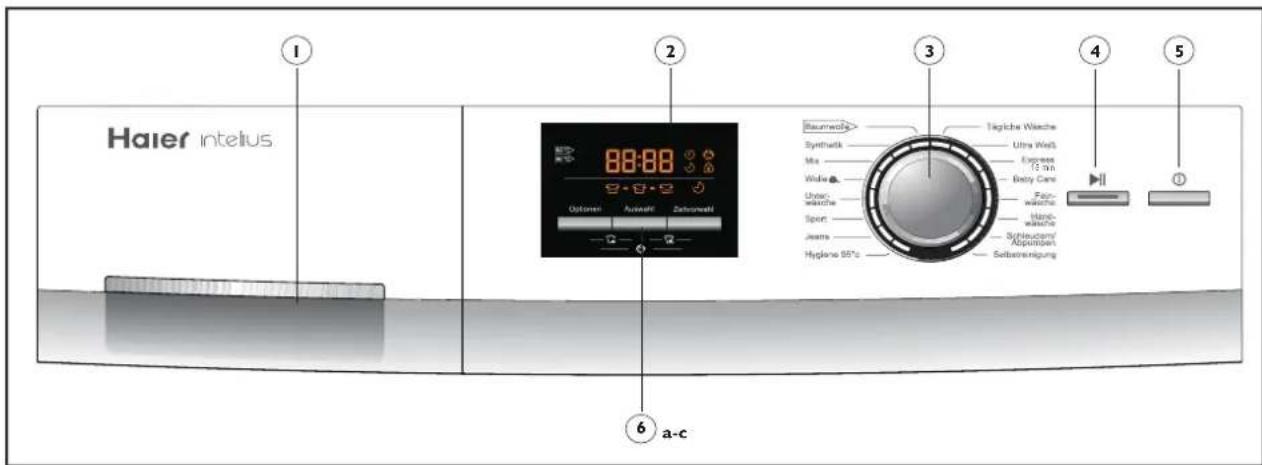

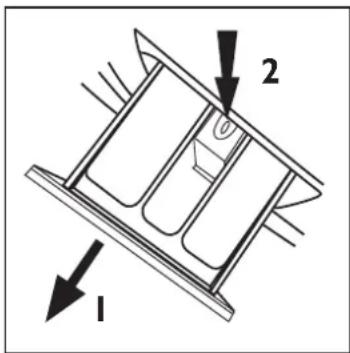

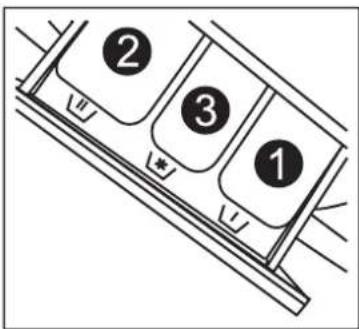

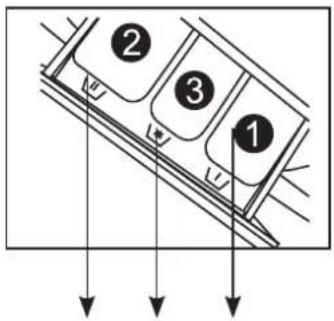

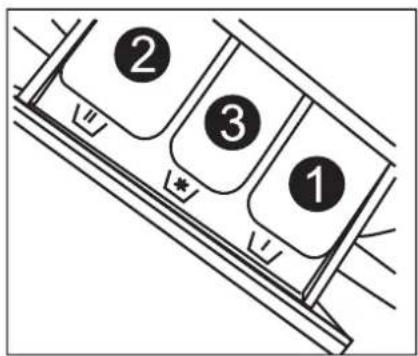

Bedienblende 1-Waschmittelschublade Beim Öffnen der Waschmittelschublade werden drei Kammern sichtbar: Kammer 1: Nur Wassereinlauf, kein Waschmittel Kammer 2: Waschmittel für Programme Kammer 3: Weichspüler, Pflegemittel, Duftstoffe usw. 2-Display Ist das Gerät eingeschaltet, zeigt das Display zu jeder Zeit den aktuellen Gerätestatus an. (s. nächste Seite).Informationen wieWaschdauer, Schleuderdrehzahl,Temperatur etc. werden angezeigt. 3-Programmwähler Durch Drehen des Programmwählers wird eines der 16 Programme ausgewählt, die Programm LED am Wähler und die Grundeinstellungen im Display leuchten auf. 4-„Start/Pause” Drücken der „Start/Pause“-Taste startet bzw. unterbricht das aktuell angezeigte Pro- gramm.Während des Programmablaufs leuchtet das Symbol, bzw. blinkt bei Unterbre- chung. 5-„Ein/Aus” Zum EinschaltenTaste kurz betätigen,das Display leuchtet. Um auszuschalten ist dieTas- te länger (ca. 2 Sekunden) zu drücken. Läuft kein Programm, bzw. wird kein Programm angewählt, schaltet sich das Gerät nach einiger Zeit automatisch ab. 6 Funktionstasten (a-c) a Optionen b Auswahl c Zeitvorwahl

1 Waschmittelschublade 2 Display 3 Programmwähler 4 Taste „Start/Pause“ 5 Taste „Ein/Aus“ Informationen darüber, welche Waschmittel für welche Waschtemperaturen geeignet sind,entnehmen Sie bitten den Empfehlungen der Waschmittelhersteller.

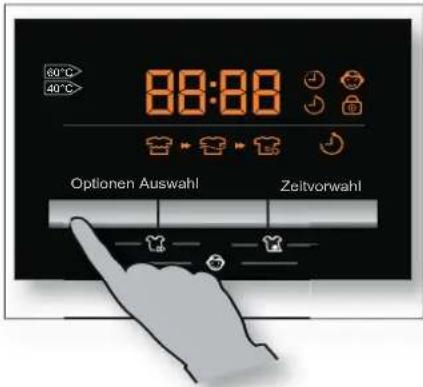

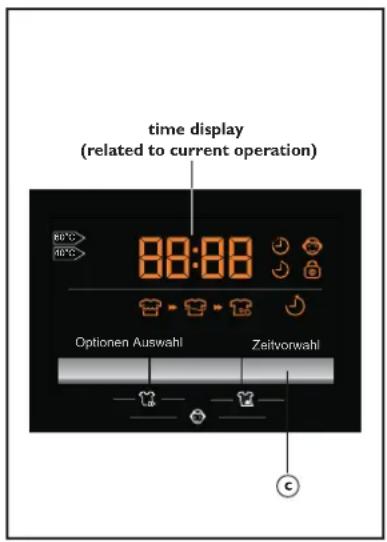

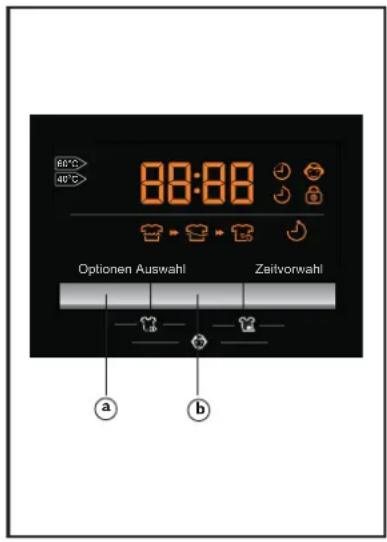

a-c 15 minBedienblende - Funktionstasten 6a- „Optionen“ (Taste a) Durch Drücken dieser Taste wird die aktuell angewählte Op- tion für das Programm ausgewählt. Das zugehörige Symbol leuchtet., - : Folgende Waschtemperaturen stehen zur Verfü- gung: --°C=kalt/15/20/30/40/60/90°C - : Folgende Schleuderdrehzahlen können gewählt werden: 0/400/600/800/1000/1200/1400 U/min - : Extra Spülen: 1-2 zusätzliche Spülgänge waschen mögliche Rückstände besser aus. 6b- „Auswahl“ (Taste b) Durch Drücken dieser Taste wird die aktuell leuchtende Op- tion ausgewählt. Das Symbol blinkt. Die Option wird durch Drücken der „Start/Pause“ Taste aktiviert. 6c- „Zeitvorwahl“ - Endzeitvorwahl (Taste c) Durch Drücken dieser Taste leuchtet das Tastensymbol und die aktuelle Endzeit auf. Das gewählte Programm wird ent- sprechend später gestartet. Durch Drehen des Programm- wählers kann die Zeit in Schritten von 30 Minuten zwischen 0,5-24 Std. eingestellt werden. Z.B. bedeutet 6:30, dass das Programm in 6 Stunden 30 Minuten beendet ist. Nach Drü- cken der „Start/Pause“ Taste ist die Funktionist aktiviert, Nicht verfügbar im Programm „Schleudern/Abpumpen“ und „Selbstreinigung“. Hinweis: Die gewählte Zeit muss immer länger als die Pro- grammdauer sein, sonst wird das Waschprogramm sofort ge- startet, obwohl die Vorgabe verfehlt werden kann. „Kindersicherung“ (Taste a + c) Diese Funktion sperrt die Betätigung der Bedienblende. Nach Programmstart gleichzeitig die Tasten „Optionen“ und „Aus- wahl“ für ca. 3 Sekunden drücken; das Sperrsymbol leuchtet auf. Erneutes gleichzeitiges Drücken hebt die Sperrung wie- der auf.

Für optimale Waschresultate hat jedes Programm von Haier empfohlene, eigene Vor- einstellungen und Grenzwerte. Im Rahmen dieser Werkseinstellungen können ein- zelne Programmparameter und zusätzliche Funktionen individuell verändert werden (s. „Programme“ und „Funktionstasten“).

Optionen Auswahl Zeitvorwahl

Optionen Auswahl Zeitvorwahl

time display (related to current operation)Bedienblende - Funktionstasten Türverriegelung Waschgang Waschtemperatur Kindersicherung Spülgang Schleuderdrehzahl kein Wasserzulauf Schleudern/ Spülgänge Abpumpen + (1 oder 2) Tür ist offen Zeitanzeige Zeitvorwahl ist aktiv Schnell Restlaufzeit Intensiv Zeitvorwahl Gerätestatus Programmstatus Programmfunktion Display Symbole

Hinweis: Die aktuelle Einstellung ist gelöscht, wenn ein anderes Programm gewählt, oder die Taste „Ein/Aus” für ca. 3 Sekunden gedrückt wird. Im laufenden Betrieb muss vorher „Start/Pause“ gedrückt werden.

„Schnell“ (Taste a+b) Diese Funktion verkürzt die Programmlaufzeit und spart Energie. Anzuwenden für leicht verschmutzte Wäsche. Zum Aktivieren für 3 Sekunden gleichzeitig die Tasten „Optionen“ und „Auswahl“ drücken. Auf dem Display wird für kurze Zeit „SPUP ON“ oder „SPUP OFF“ angezeigt. „Intensiv“ (Taste b+c) Diese Funktion intensiviert das Reinigungsergebnis und ist für stark verschmutzte Wä- sche geeignet. Die Waschzeit im Hauptwaschgang wird verlängert. Zum Aktivieren für 3 Sekunden gleichzeitig die Tasten „Auswahl“ und „Zeitvorwahl“ drücken. Auf dem Dis- play wird für kurze Zeit „INTE ON“ oder „INTE OFF“ angezeigt.Programme 1 Baumwolle bis 90°C 30°C Baumwolle 1400 U/min 2 Synthetik bis 60°C 30°C Synthetik 1200 U/min 3 Mix bis 60°C 40°C Baumw./ Synth. 1000 U/min 4 Wolle bis 40°C --- Wolle 600 U/min 5 Unterwäsche bis 60°C 40°C Unterwäsche 1000 U/min 6 Sport bis 40°C 30°C Sportbekleidung 1000 U/min 7 Jeans bis 60°C 40°C Jeans 1000 U/min 8 Hygiene 95°C 95°C Baumwolle 1000 U/min 9 TäglicheWäsche bis 40°C 30°C Baumwolle 1400 U/min 10 Ultra Weiß bis 60°C 40°C Baumw./ Synth. 1000 U/min 11 Express 15 min bis 30°C 20°C Baumw./ Synth. 1400 U/min 12 Baby Care bis 90°C 60°C Baumw./ Synth. 1000 U/min 13 Feinwäsche bis 40°C 30°C Seide 600 U/min 14 Handwäsche bis 40°C 30°C Baumwolle 1000 U/min 15 Schleudern --- --- --- 1400 U/min Abpumpen 16 Selbst- 90°C --- 1000 U/min reinigung Programm Temperatur Vorein- Empfohlene Schleuder- Maximal stellung Wäsche drehzah

Waschprogramme 1 Nur Wassereinlauf; kein Wasch- pulver 2 Waschmittel 3 Weichspüler

OptionalJa Nein bis 90°C bis 95°CBesondere Ausstattungsmerkmale Funktion Nutzen Die Waschmaschine ist mit besonderen Zusatzfunktionen ausgestattet, die dazu dienen die Bedienung zu vereinfachen, optimale Waschergebnisse sicherzustellen und die Re- sourcen zu schonen. Smart Drive Motor Der „Smart Drive Motor “ ist ein sehr Energie effizienter, besonders vibrationsarmer, leiser und langlebiger Direktantrieb. ABT „ABT“ ist ein spezielles Material, welches sehr effizient die Vermehrung von Keimen und Bakterien im Bereich der Türdichtung und der Waschmittel- schublade verhindert. Auto weight Das „Auto Weight“ System erkennt die Wäschemenge und passt automatisch das gewählte Waschprogramm der Beladung an. Wave Drum Die „Wave Drum“- Waschtrommel schont Ihre Wäsche und steigert die Waschleistung der Wasch- maschine.

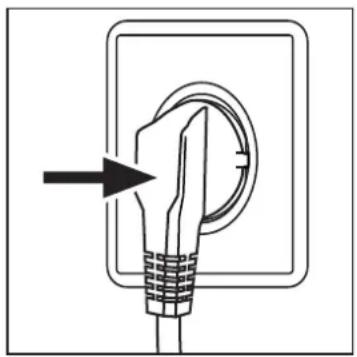

Stromanschluss Schließen Sie die Maschine eine ordnungsgemäß installierte Steckdose an (220V - 240V~/50Hz). Vergl. Kapitel „Installa- tion“. Wasseranschluss Prüfen Sie vor Anschluss der Maschine ob das Zulaufwasser sauber und klar ist. Drehen Sie den Wasserhahn auf. Bitte beachten: Prüfen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserzulaufschlauch dicht angeschlossen ist und kein Was- ser austritt, bevor Sie die Maschine einschalten. Täglicher GebrauchTäglicher Gebrauch Vorbereitung der Wäsche s Sortieren Sie die Wäsche nach Stoffart (Baumwolle, Syn- thetik, Seide, Wolle) und Grad der Verschmutzung. s Weiße und farbige Wäsche getrennt waschen. Prüfen Sie durch Handwäsche, ob farbige Wäschestücke, ausblei- chen oder abfärben. s Taschen leeren (Münzen, Schlüssel, Papiertaschentücher etc.) und schmückende Accessoires entfernen (Broschen etc.). s Wäschestücke ohne festen Saum, feine Unterwäsche (Dessous) und empfindliche Textilien wie Gardinen sollten, wenn überhaupt, in Wäschenetzen geschützt gewaschen werden. s Reißverschlüsse und Haken schließen. Vergewissern Sie sich, dass alle Knöpfe fest sitzen. s Kleine Wäschestücke wie Socken, Gürtel, Büstenhalter etc. in Wäschenetzen waschen. s Große Wäschestücke wie Betttücher etc. nicht gefaltet waschen. s Wäsche auf links zu waschen schont Ihre Textilien. Achtung: Fremdteile können zu Fehlfunktionen und Beschädigungen an Wäsche und Gerät führen.

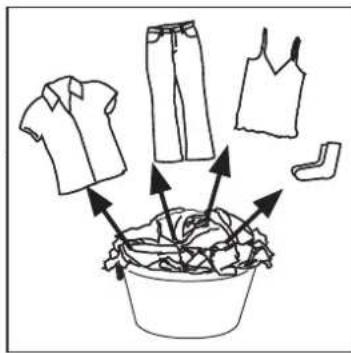

Beladen der Waschmaschine Legen Sie die Wäschestücke einzeln hinein. Achten sie darauf die Waschmaschine nicht zu überladen. Es soll- te eine Handbreit zwischen Beladung und Tromme- loberkante frei bleiben. Schließen Sie die Tür sorgfältig. Hinweis Nach jeder Installation und nach längerere Nichtbenutzung empfehlen wir das Programm „Selbstreinigung“ ohne Wäsche, aber mit Waschmittel in Kammer 2 durchlaufen zu lassen, um mögliche unangenehme Gerüche zu beseitigen.

Function Selection DelayProgramm Art des Waschmittels Universal Color Fein Spezial Weichspüler Baumwolle * F/P F/P - - o Synthetik F/P F/P F - o Mix F/P F/P - - o Wolle - - - F o Unterwäsche F/P F/P - - o Sport - - F o Jeans F/P F/P F - o Hygienie 95°C* F/P F/P F - o Tägliche Wäsche F/P F/P F - o Ultra Weiß F/P - - - o Express 15´ F F o Baby Care* F/P F/P - - o Feinwäsche - - F - o Hand Wäsche - - - F o Waschmittel wählen Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Waschmittel. Verwenden Sie nur Waschmittel die für Maschinenwäsche geeignet sind. Benutzen Sie entspre- chende Spezialwaschmittel, z.B. für Synthetik und Wolle. Be- achten Sie die Empfehlungen der Waschmittelhersteller. Be- nutzen Sie auf keinen Fall Lösungsmittel, z.B. Trockenreiniger, Trichlorethylen und ähnliche Produkte. Hinweis: Entfernen Sie vor Gebrauch Waschmittelrückstände in der Maschine. Nicht mehr Waschmittel verwenden als nötig. Richten Sie sich nach den Dosieranweisungen des Waschmittelherstellers. Die Wahl der optimalen Waschmittelart F = Flüssig-/Gelwaschmittel P = Pulver Waschmittel O = optional

= nein Bei Verwendung von Flüssigwaschmittel sollte keine Startzeitvorwahl aktiviert werden. Die Waschmittelmenge unbedingt nach Packungsangabe wählen! Für die richtige Waschtemperatur beachten Sie bitte die Kleidungsetiketten und die Angaben auf der Waschmittelpackung. Wir empfehlen bei Verwendung von: s Vollwaschmittel: kalt bis 90°C* (optimale Wirksamkeit: 40-60°C) s Colorwaschmittel: kalt bis 60°C (optimale Wirksamkeit 30-60°C) s Woll/Feinwaschmittel: kalt bis 30°C (= optimale Wirksamkeit) s * 90°C/95°C Waschtemperaturen nur für besondere hygienische Anforderungen wählen. Täglicher Gebrauch 14Täglicher Gebrauch Programm einstellen Für ein gutes Waschergebnis bitte immer ein entspre- chendes Waschprogramm nach Wäscheart und Ver- schmutzungsgrad wählen. Zur Einstellung des Programms den Programmregler drehen. Die entsprechende Programm LED leuchtet, die Grund- einstellungen und die Programmlaufzeit blinken. Zusätzliche Einstellungen Wählen Sie die gewünschten Optionen und Werte aus (s. „Bedienblende“). Beachten Sie auch „Besondere Aus- stattungsmerkmale“, die den täglichen Einsatz angeneh- mer und effizienter machen. Hinweis: Wählen Sie die Programmeinstellungen sorgfäl- tig gemäß den Pflegesymbolen auf allen Wäscheetiket- ten und der Programmtabelle. Programm starten Taste „Start/Pause“ drücken. Das Gerät startet das eingestellte Waschprogramm. Änderungen sind nur noch mit Programmabbruch möglich. Die „Programmstatus“ Symbole und das „Display“ zeigen den momentanen Pro- grammablauf an

Mix Baumwolle SynthetikSportJeansUnter-wäscheHygiene 95°cWolleExpress15 minBaby CareSelbstreinigungSchleudern/AbpumpenHand-wäscheFein-wäscheUltra Weiß Tägliche Wäsche

Optionen Auswahl Zeitvorwahl

Mix Baumwolle SynthetikSportJeansUnter-wäscheHygiene 95°cWolleExpress 15 minBaby CareSelbstreinigungSchleudern/AbpumpenHand-wäscheFein-wäscheUltra Weiß Tägliche Wäsche Waschmittel einfüllen Ziehen Sie die Waschmittelschublade heraus und füllen Sie Waschmittel und Weichspüler in die entsprechenden Kammern ein. Schließen Sie die Waschmittelschublade wieder sorgfältig. Beachten Sie die Anweisungen auf der Schublade Wichtige Informationen: Kein Waschmittel in die Kammer 1 einfüllen! Bei der Verwendung von Flüssigwaschmittel am bes- ten eine Dosierkugel mit der entsprechenden Menge füllen und zusammen mit der Wäsche in die Wasch- trommel geben. Konzentriertes Flüssigwaschmittel bei Zugabe in Kammer 2 verdünnen., Waschmittel und Weichspüler nicht überdosieren, um Kunstfasern nicht zu schädigen. Keine Flüssigwaschmittel verwenden, wenn die Zeit- vorwahl aktiviert wurde. Dosierungsangaben der Waschmittelhersteller be- achten.

Gerät einschalten „Ein/Aus“-Taste zum Einschalten des Gerätes drücken.

Mix Baumwolle Synthetik Sport Jeans Unter- wäsche Hygiene 95°c Wolle Express 15 min Baby Care Selbstreinigung Schleudern/ Abpumpen Hand- wäsche Fein- wäsche Ultra Weiß Tägliche WäscheTäglicher Gebrauch

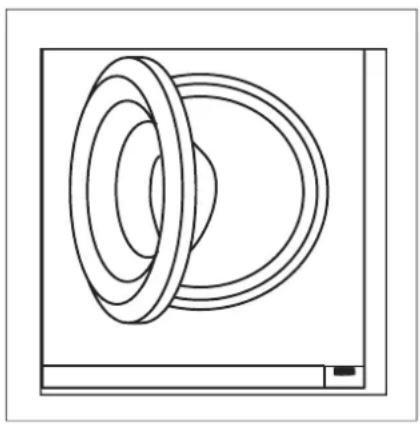

Programm unterbrechen - abbrechen Um ein laufendes Programm zu unterbrechen: „Start/ Pause“ drücken. Die Programmlaufzeit blinkt. Nochma- lige Betätigung setzt das Programm fort. Um den Programmablauf abzubrechen und alle Einstel- lungen zu löschen:

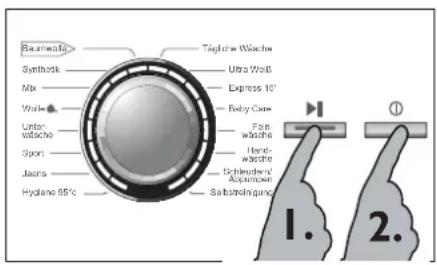

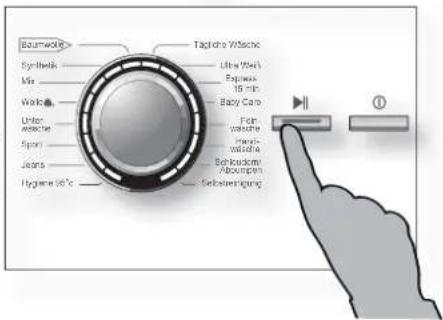

1. „Start/Pause“ drücken

2. „Ein/Aus“ für ca. 3 Sekunden drücken.

Nach dem Waschen Am Programmende wird zunächst „End“ angezeigt, dann schaltet sich die Maschine ab. Nach Programmen- de Wäsche baldmöglichst entnehmen. Das schont die Wäsche und verhindert zusätzliches Knittern. Wasser- zulauf schließen und Netzstecker ziehen. Nach Betrieb- sende Türe und Waschmittelschublade stets öffnen. So kann Feuchtigkeit entweichen und unangnehmer Ge- ruch nicht entstehen. Standby-Modus / Energiesparmodus Die eingeschaltet Waschmaschine geht in den Standby- Modus, wenn sie nicht innerhalb von zwei Minuten vor dem Programmstart oder am Ende des Programms aktiviert wird. Um diesen Stromsparmodus zu unter- brechen, drücken Sie eine Taste. Während des Standby- Modus leuchtet die Start/Pause-Taste.

Tipps zum umweltfreundlichen Waschen Um Energie, Wasser, Waschchemie und Zeit bestmöglich einzusetzen, sammeln Sie Wä- sche bis Sie eine volle Maschinenladung haben. ▶ Maschine nicht überladen (handbreit Platz über der Wäsche). ▶ Waschchemie exakt dosieren. ▶ Waschtemperatur niedrig wählen - moderne Waschchemie wirkt auch in Berei- chen deutlich unter 60°C sehr gut. ▶ Grundeinstellungen nur bei starker Verschmutzung erhöhen. ▶ Höchste Schleuderdrehzahl bei Einsatz eines Wäschetrockners.

Mix BaumwolleSynthetikSportJeansUnter-wäscheHygiene 95°cWolleExpress 15'Baby CareSelbstreinigungSchleudern/AbpumpenHand-wäscheFein-wäscheUltra Weiß Tägliche Wäsche

Summer ein- oder ausschalten

1. Gerät einschalten.

2. Programm Schleudern/Abpumpen wählen.

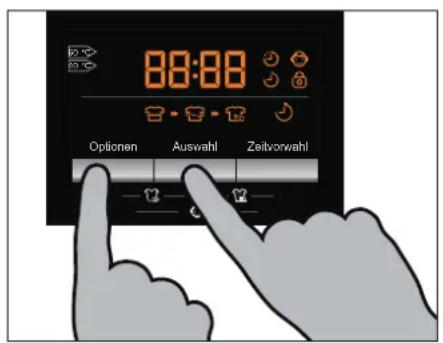

3. Taste „Optionen“und „Auswahl“ gleichzeitig drü-

cken. Im Display wird „BEEP OFF“ wird angezeigt; der Summer ist ausgeschaltet. Zum Aktivieren des Summers erneut die beiden Tasten gleichzeitig drücken - im Display wird „BEEP ON“ an- gezeigt.

Optionen Auswahl ZeitvorwahlPflegesymbole Waschen Bleichen Trocknen Bügeln Professionelle Reinigung Waschbar bis 95°C Waschbar bis 60°C Waschbar bis 60°C Normalwäsche Normalwäsche Schonwäsche Waschbar bis 40°C Waschbar bis 40°C Waschbar bis 40°C Normalwäsche Schonwäsche Feinwäsche Waschbar bis 30°C Waschbar bis 30°C Waschbar bis 30°C Normalwäsche Schonwäsche Feinwäsche Handwäsche Nur Trockenreinigung bis 40°C Jegliches bleichen Sauerstoffbleiche Nicht bleichen erlaubt Trocknen im Trockner Trocknen im Trockner Nicht in den Trockner Normale Temperatur Niedrige Temperatur Hängend trocknen Flach trocknen Bügeln mit Bügeln mit Bügeln mit hoher Temperatur mittlerer Temperatur niedriger Temperatur bis 200°C bis 150°C bis 110°C; ohne Dampf (Bügeln mit Dampf Nicht bügeln kann Schäden verursa- chen) Reinigen mit Benzin Trocken- Nicht chemisch reinigen Perchlorid reinigung Professionelle Professionelle Nassreinigung Nassreinigung nicht erlaubt Reinigung und Pflege 17Waschmittelschublade reinigen Waschmittelrückstände sollten zu jeder Zeit sofort entfernt werden. Reinigen Sie die Waschmittelschublade regelmäßig. Zie- hen Sie die Schublade am Griff bis zum Anschlag heraus (1) und drücken Sie die Entriegelung (2) zum Entnehmen. Reinigen Sie die Schublade mit klarem Wasser und setzen Sie sie wieder ein. Maschine reinigen Vor Reinigung und Wartung der Maschine immer den Netz- stecker ziehen. Mit einem weichen feuchten Tuch und Sei- fenlauge das Maschinengehäuse und die Gummidichtungen abwischen. Keine organischen Reiniger oder aggressiven Lö- semittel verwenden. Hinweis Aus hygienischen Gründen wird empfohlen, gelegentlich das Programm „Selbstreinigung“ mit Waschmittel in Kammer 2 aber ohne Wäsche durchlaufen zu lassen. Wasserzulauf und Sieb reinigen Prüfen Sie regelmäßig den Wasserzulaufschlauch und reinigen Sie das dazugehörige Sieb, um Verstopfungen zu vermeiden. Bei längerer Nichtbenutzung Wenn die Waschmaschine für längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker (1) und schließen Sie den Wasserzulauf (2). Die Türe bleibt geöffnet. So kann Feuchtig- keit entweichen und kein unangenehmer Geruch entstehen. Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prüfen. Es wird empfohlen das Programm „Selbstreinigung“ ohne Wäsche, aber mit Waschmittel in Kammer 2 durchlaufen zu lassen.

Function Selection DelayReinigung und Pflege Fremdkörperfalle Prüfen Sie die Fremdkörperfalle ca. einmal im Monat und besonders wenn das Gerät ▶ nicht abpumpt. ▶ nicht schleudert. ▶ ungewöhnliche Geräusche macht. Achtung: Verbrühungsgefahr! Das Wasser in der Fremdkörperfalle kann direkt nach dem Waschen sehr heiß sein! Warten Sie mit dem Öffnen der Fremdkörperfalle, bis das Wasser abgekühlt ist

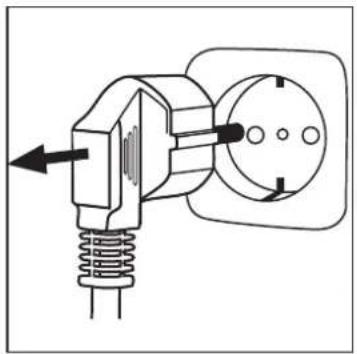

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

2. Öffnen Sie die Serviceklappe mit Hilfe einer Münze oder

eines Schraubenziehers.

3. Stellen Sie einen flachen Behälter bereit, um das Laugen-

wasser aufzufangen. Es können größere Mengen austreten!

4. Ziehen Sie den Notentleerungs-Schlauch heraus und

halten Sie das Ende über den Behälter.

5. Entfernen Sie den Verschluss-Stopfen aus dem Schlauch.

6. Sobald kein Wasser mehr ausläuft, schrauben Sie die

Fremdkörperfalle entgegen dem Uhrzeigersinn heraus.

7. Entfernen Sie eventuell vorhandene Fremdkörper und

8. Säubern Sie die Fremdkörperfalle unter fließendem

9. Schrauben Sie die Fremdkörperfalle im Uhrzeigersinn

wieder sorgfältig fest.

10. Verschließen Sie den Notentleerungs-Schlauch und

schieben Sie ihn wieder ins Gerät.

11. Schließen Sie die Serviceklappe.

Achtung: Die Dichtung der Fremdkörperfalle muss sauber und unbeschä- digt sein. Wenn der Deckel nicht exakt sitzt und fest zugedreht ist, kann Wasser austreten. 19Code Ursachen Lösungen FC El.Verbindung - Fehler. Kundendienst rufen. Unb Unwucht - Beladungspro- blem. Beladung prüfen.Wäsche gleichmäßig in der Trommel verteilen.

• Achtung: Code „Fb“: Das Gerät ist mit einem Wassersicherheitssystem ausgestattet. Bei einem eventuellen Leck sammelt sich Wasser in der Bodenwanne. Das Sicherheitssystem unterbricht alle laufenden Funktionen, aktiviert die Abwasserpumpe und zeigt den Fehlercode. Fehlerbehebung ohne Display-Code Problem Ursache Lösungen Waschmaschine startet nicht Ist das Programm gestartet? Ist die Tür richtig geschlossen? Ist die Maschine eingeschaltet? Hat das Gerät Strom? Programm starten Tür sorgfältig schließen Maschine einschalten Prüfen der Stromversorgung Es läuft kein Wasser in die Waschmaschine Ist der Wasserhahn aufgedreht? Ist der Zulaufschlauch geknickt? Ist das Sieb im Wasserzulauf ver- stopft? Wasserdruck unter 0,03 MPa? Ist die Tür richtig geschlossen? Ist das Wasser abgestellt? Wasserhahn aufdrehen. Zulaufschlauch prüfen Sieb im Zulaufschlauch reini- gen Wasserdruck prüfen Tür sorgfältig schließen Wasserleitung prüfen. Waschmaschine pumpt ab, während Wasser einläuft Hängt der Ablaufschlauch niedri- ger als 80 cm? Hängt der Ablaufschlauch im Wasser? Wasser-Ablauf korrekt instal- lieren Sichersellen, dass der Ab- laufschlauch nicht im Wasser hängt. Waschmaschine pumpt nicht ab. Ist der Ablaufschlauch blockiert? Fremdkörperfalle verstopft? Hängt der Ablaufschlauch höher als 1m über dem Boden? Ablaufschlauch prüfen. Fremkörperfalle reinigen Wasser-Ablauf korrekt instal- lieren StarkeVibrationen beim Schleudern Sind alle Bolzen der Transport- sicherung entfernt? Die Maschine steht nicht fest am Boden. Beladungsproblem Prüfen, ob alle Sicherungen entfernt wurden Maschine waagerecht auf fes- tem Grund aufstellen. Beladung prüfen; ggf.ändern und nochmals starten

FehlerbehebungFehlerbehebung Hinweis: Ist während des Schleuderns zu viel Schaum in der Trommel, wird der Schleudergang unterbrochen und die Maschine pumpt 90 Sekunden lang ab. Dieser Vorgang wird maximal 3 Mal wiederholt. Wäre ein zusätzlicher Vorgang nötig, wird das Schleudern vorzeitig beendet. Problem Ursache Lösungen Maschine bleibt vor nde des Programms stehen. s Störung im Wasserzulauf oder Stromnetz. s Stromzufuhr und Wasserzu- fuhr prüfen. Maschine bleibt eine Zeit lang stehen s Warnmeldung auf dem Display? s Beladungsproblem s Störung im Programmablauf? s Consider error code s Beladung reduzieren oder auflockern. s Programm löschen, Neustart Schaumbildung bis in die Waschmittel schublade s Waschmittel ungeeignet? s Zuviel Waschmittel? s Waschmittel prüfen s Weniger Waschmittel benut- zen.. Automatische Anpas- sung der Waschzeit s Dauer des Programms wird der Wäschemenge und der Tempe- ratur des einlaufenden Wassers angepasst s Normal - beeinträchtigt nicht die Funktionsfähigkeit.. Maschine schleudert nicht s Beladungsproblem. s Wäsche in der Trommel prüfen (Menge/Verteilung) Schleuderprogramm neu starten

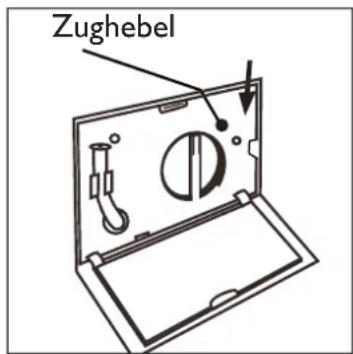

Achtung! Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe Garantiekrte) ersetzt werden, um eine Gefahr auszuschließen. Hinweise im Falle eines Stromausfalls Bei Stromausfall bleibt das laufende Programm nur kurz ge- speichert. In der Regel ist ein Neustart des Programms er- forderlich. . Wird bei einem Stromausfall ein Programm abgebrochen, ist die Türe mechanisch verriegelt. Soll die Wäsche entnommen werden, darf der Wasserstand nicht in der Glastüre sichtbar sein - Verbrühungsgefahr! Ohnehin sollte der Wasserstand wie in „Fremdkörperfalle“ beschrieben abgesenkt werden. Erst dann wird am Zughebel gezogen bis sich die Türe mit einem „Klick“ entriegelt. ZughebelInstallation Auspacken Entnehmen Sie das Gerät aus der Verpackung. Entfernen Sie alles Verpackungsmaterial inklusive der Styro- por Unterlage. Beim Öffnen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren. Entsorgen Sie die Verpackung auf umweltfreundliche Weise. Informationen über die aktuelle Entsorgungs- wege erhalten Sie bei Ihrem Händler oder bei den lokalen Behörden.

Optional: Bodenabdeckung montieren Nach Entfernen der Schrumpfverpackung finden Sie eine Kunststoff-Platte sowie ein Stück Filz. Nach Montage der Platte am Gehäuseboden dient diese zur Geräuschreduzie- rung.

1. Filz auf einer Seite der Kunststoff-Platte aufkleben (Abbil-

2. Waschmaschine so auf die Seite legen, dass das Bullauge

nach oben und der Geräteboden zum Monteur zeigt. Die vier Bolzen am Geräteboden lösen. (Abbildung 2).

3. Kunststoff-Platte so am Gehäuseboden platzieren, dass

der Filz nach innen zeigt und die Platte mit den 4 Bolzen befestigen (Abbildung 3). Maschine wieder aufrecht stel- len. Transportsicherung entfernen Die Transportsicherungen auf der Rückseite schützen die Geräte-Technik während des Transports.

4. Entfernen Sie alle Bolzen der Transportsicherung und

die Kunststoff-Hülsen (A) aus dem Geräte-Inneren. Hinweis: Bewahren Sie die Transportsicherung sorgfältig auf. Zum Transport der Maschine sind die Sicherungen unbedingt wieder einzusetzen.Installation

5. Verschließen Sie die entstandenen Löcher mit den bei-

gelegten Abdeckkappen. Transport der Maschine Wenn die Maschine transportiert werden soll, unbedingt vorher die Transportsicherungen wieder einsetzen, die Sie bei der Aufstellung der Maschine entfernt haben, um Beschä- digungen zu vermeiden:

1. Entfernen Sie die Abdeckkappen.

2. Setzen Sie die Kunststoffstabilisatoren und die Transport-

3. Schrauben Sie die Bolzen mit einem Schraubenschlüssel

fest. Gerät ausrichten Stellen Sie das Gerät auf ebenen harten Boden.Richten Sie das Gerät mit Hilfe der vier Verstellfüße genau in der Waage aus. Dadurch werden Schwingungen und damit Lärm wäh- rend der Nutzung minimiert; der Verschleiß wird verringert.. Wasser-Ablauf anschließen Der Wasserablauf kann auf verschiedene verschiedene Wei- se installiert werden. Auf jeden Fall muss der Schlauch an ei- ner Stelle eine Höhe zwischen 80 und 100 cm erreichen. Der Schlauch darf nicht verdreht, geknickt, oder eingeklemmt sein. Der Ablaufschlauch sollte an dem Clip auf der Rücksei- te des Geräts fixiert werden.

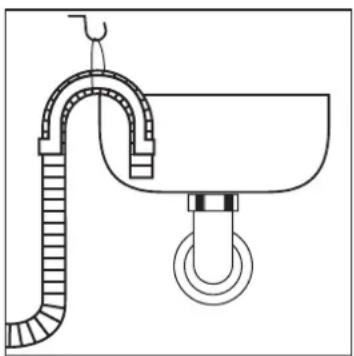

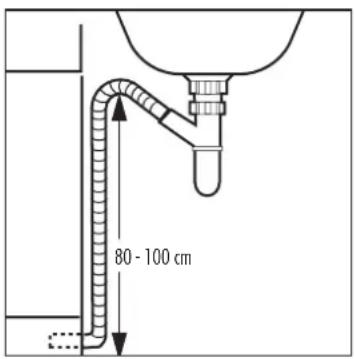

1. Ablauf-Schlauch im Waschbecken

Verwenden Sie die mitgelieferte Halterung, um den Ablauf- schlauch über den Beckenrand zu hängen. Fixieren Sie den Ablauf-Schlauch z.B. mit einem Draht um ein Abrutschen zu verhindern.

2. Ablauf-Schlauch am Waschbecken-Siphon

Das Verzweigungsstück muss oberhalb des Siphons liegen. Der Schlauch muss dicht angeschlossen und eventuell zusätzlich an anderer Stelle befestigt werden.

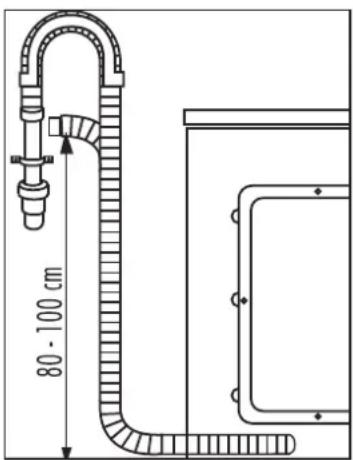

80 - 100 cm3. Ablauf-Schlauch ins Abfluss-Rohr

Benutzen Sie die mitgelieferte Halterung um den Schlauch si- cher zu fixieren und dessen Ende ungefär 8 cm ins Abfluss- rohr zu stecken. Achtung: Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Waschmaschine kontinuierlich ab, während gleich- zeitig Wasser einläuft (Saughebereffekt). Der Wasserschlauch darf keinesfalls verlängert werden. Wenn ein längerer Ablaufschlauch benötigt wird, wenden Sie sich an unseren Kundendienst. Installation Wasser-Zulauf anschließen - Aqua Stop System Der Aqua Stop Wasserschlauch ist ein wichtiges Sicherheits- und Steuerungssystem. Ventile steuern den Wasserzulauf und unterbrechen die Wasserzufuhr wenn der Schlauch leckt.

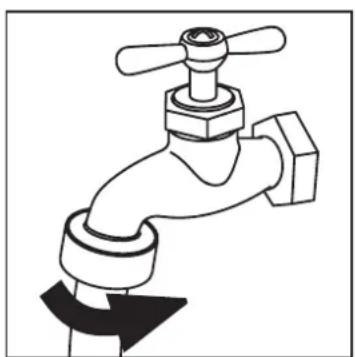

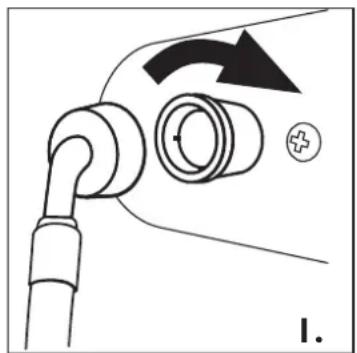

1. Schrauben Sie den Wasser-Zulaufschlauch mit dem

Ende des Winkels am Zulaufventil der Waschmaschine an.

2. Schrauben Sie das andere Ende an einem Kaltwasserhahn an.

Der Schlauch darf nicht verdreht, geknickt, oder einge- klemmt sein. Achtung: Schließen Sie das Gerät nur an einem Kaltwasser-Anschluss an. Prüfen Sie vor Anschluss, ob das Wasser sauber und klar ist. Verwenden Sie nur das mitgelieferte Schlauchset. Alte Schläuche nicht wieder verwenden. Gerät an das Hausstromnetz anschließen Vor jedem Anschluss prüfen ob ▶ die Stromversorgung dem Typenschild entspricht. ▶ die Anschlussdose geerdet und keine Mehrfachdose oder Verlängerung ist. ▶ Stecker und Dose sich exakt entsprechen. Hinweis: Nach jeder Neuinstallation, vor der ersten Benutzung, nach längerer Nichtbenutzung und zur regelmäßigen Pflege wird empfohlen, das Programm „Selbstreinigung“ ohne Wäsche aber mit Waschmittel in Kammer 2 durchlaufen zu lassen.

Auf Grundlage von 220 Standard-Waschzyklen für 60°C- und 40°C-Baumwollprogramme bei vollständiger Befüllung und Teilbefüllung sowie demVerbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Engergieverbrauch hängt von der Art der Nutzung des Gerätes ab.

Auf Grundlage von 220 Standard-Waschzyklen für 60°C- und 40°C-Baumwollprogramme bei vollständiger Befüllung undTeilbefüllung.Der tatsächlicheWasserverbrauch hängt von der Art der Nutzung des Gerätes ab.

Klasse G (geringste Effizienz) bis Klasse A (höchste Effizienz).

Basierend auf die Standardprogramme „Baumwolle 60°C“ bei vollständiger Befüllung und „Baumwolle 40°C“ bei Teilbefüllung.

Die Standarprogramme „Baumwolle“ 60°C“ und „Baumwolle 40°C“ sind die Standardprogramme, auf die sich die Informationen auf dem Etikett und im Datenblatt beziehen. Diese Programme sind zur Reinigung normal verschmutzter Baumwollwäsche geeignet und in Bezug auf den kombinierten Energie- undWasserverbrauch am effizientesten.

Bei Geräten mit Leistungssteuerung.

Im Standardprogramm „Baumwolle 60°C“ bei vollständiger Befüllung.

Hersteller/Marke Haier Modellkennung Nennkapazität (kg) Energieeffizienzklasse Jährlicher Energieverbrauch (AE

Energieverbrauch „Baumwolle 60°C“, volle Beladung (KWh) Energieverbrauch „Baumwolle 60°C“,Teil-Beladung (KWh) Energieverbrauch „Baumwolle 40°C“,Teil-Beladung (KWh) 0,40 Gewichtete Leistungsaufnahme im Aus-Zustand (KWh) 0,2 Gewichtete Leistungsaufnahme im unausgeschalteten Zustand (KWh) 0,2 Jährlicher Wasserverbrauch (AW

Max. Schleuderdrehzahl (U/min)

Baumwolle 60°C mit Standardprogramm „Baumwolle 60°C“

„intensiv“ und max. Schleuderdrehzahl Baumwolle 40° mit Standardprogramm „Baumwolle 40°C“

„intensiv“ und max. Schleuderdrehzahl Programmdauer „Baumwolle 60°C“ volle Beladung (min) 180 Programmdauer „Baumwolle 60°C“Teil-Beladung (min) 180 Programmdauer „Baumwolle 40°C“Teil-Beladung (min) 174 Dauer des unausgeschalteten Zustands (TI in min)
