9625910 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur Shop-Vac 9625910, capacité de 20 litres, puissance de 1200 watts, moteur de 2,5 chevaux.
Utilisation	Conçu pour aspirer les débris secs et humides, idéal pour les chantiers, garages et ateliers.
Maintenance et réparation	Nettoyage régulier du filtre, vérification des tuyaux pour les obstructions, remplacement des pièces usées recommandé.
Sécurité	Utiliser uniquement sur des surfaces sèches, ne pas aspirer des liquides inflammables, porter des protections auditives.
Informations générales	Poids de 8 kg, dimensions de 40 x 40 x 60 cm, garantie de 2 ans, accessoires inclus : tuyau, brosses et filtres.

FOIRE AUX QUESTIONS - 9625910 Shop-Vac

Comment puis-je vider le réservoir de l'aspirateur Shop-Vac 9625910 ?

Pour vider le réservoir, débranchez d'abord l'aspirateur, puis retirez le couvercle supérieur et inclinez le réservoir pour le vider dans une poubelle.

Quel type de filtre dois-je utiliser avec le Shop-Vac 9625910 ?

Utilisez un filtre en mousse ou un filtre en papier conçu pour le modèle 9625910 pour assurer une aspiration optimale.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez si l'aspirateur est bien branché, inspectez le cordon d'alimentation pour des dommages, et vérifiez si le disjoncteur a sauté.

Comment nettoyer le filtre de l'aspirateur Shop-Vac 9625910 ?

Retirez le filtre, tapotez-le doucement pour enlever la poussière, ou rincez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

L'aspirateur dégage une odeur désagréable, que faire ?

Vérifiez le filtre et le réservoir pour les débris ou l'eau stagnante. Nettoyez ou remplacez le filtre si nécessaire et videz le réservoir.

Comment changer les accessoires de l'aspirateur ?

Pour changer les accessoires, retirez simplement l'accessoire actuel en le tirant, puis insérez le nouvel accessoire jusqu'à ce qu'il soit bien fixé.

Quelle est la capacité du réservoir de l'aspirateur Shop-Vac 9625910 ?

Le réservoir de l'aspirateur Shop-Vac 9625910 a une capacité de 38 litres.

L'aspirateur fait un bruit inhabituel, que dois-je vérifier ?

Vérifiez s'il y a des obstructions dans le tuyau ou les accessoires, et assurez-vous que le filtre est propre et bien installé.

Puis-je utiliser l'aspirateur pour aspirer de l'eau ?

Oui, le Shop-Vac 9625910 est conçu pour aspirer à la fois des solides et des liquides. Assurez-vous d'utiliser le bon filtre pour l'eau.

MODE D'EMPLOI 9625910 Shop-Vac

• 14RT ATTENTION! DANGER! Lisez attentivement tous les règlements relatifs à la sécurité avant d’essayer de faire fonctionner l’appareil. Conservez ce document comme référence ultérieure. Ne faites jamais fonctionner cet appareil en présence de matières ou de vapeurs inflammables, car les dispositifs électriques produisent des arcs électriques ou des étincelles qui risqueraient de provoquer un incendie ou une explosion. NE LAISSEZ JAMAIS L’APPAREIL EN FONCTIONNEMENT SANS SURVEILLANCE! À usage commercial et industriel aSpIrateur SeC/HumIde Pour vos dossiers, veuillez noter les renseignements suivants et conserver ce mode d’emploi dans un endroit sûr. N° de catalogue N° de modèle Date d’achat : (Situé sur la boîte)(Situé sur la partie supérieure de l’aspirateur)87550-92DescriptionLes aspirateurs à déchets secs et humides Shop-Vac sont prévus pour aspirer des déchets secs et humides non volatiles. Ils sont équipés d’un puissant moteur à dérivation, à un ou deux étages. Ils sont lubrifiés en permanence et dotés de systèmes de filtration livrés de série qui permettent d’aspirer des déchets secs ou humides. Un système a double filtration est livrable sur la plupart des aspirateurs Shop-Vac . Ce type de système est livre de série sur les aspirateurs a usage commercial Shop-Vac . Équipés d’un chariot ultra-robuste ou d’un système à roulettes, ils peuvent être déplacés facilement. Lorsqu’on aspire des déchets humides, le flotteur arrête automatiquement l’aspirateur de fonctionner pour éviter un débordement. Ils sont livrés avec des accessoires polyvalents de 3,18 cm (1¼ pouce), de 3,81 cm (1½ pouce) ou de 6,35 cm (2½ pouces). Les cuves sont soit en acier à intérieur enduites de résine phénolique résistant à la rouille, soit en acier inoxydable durable ou en polypropylène solide résistant aux coups. Classe cULus.TABLE DES MATIÈRES Directives importantes de sécurité Directives relatives à la mise à la terre Rallonges Déballage Assemblage Configuration et le fonctionnement Installation et entretien du filtre Caractéristiques de la souffleuse Vidange des déchets liquides du réservoir Arrêt automatique de l’aspiration Lubrification Rangement Entretien Dépannage
• Garantie et coordonnées -4 p. 3

/2 po (elles ne sont pas nécessaires avec tous les aspirateurs)

avec tous les aspirateurs).

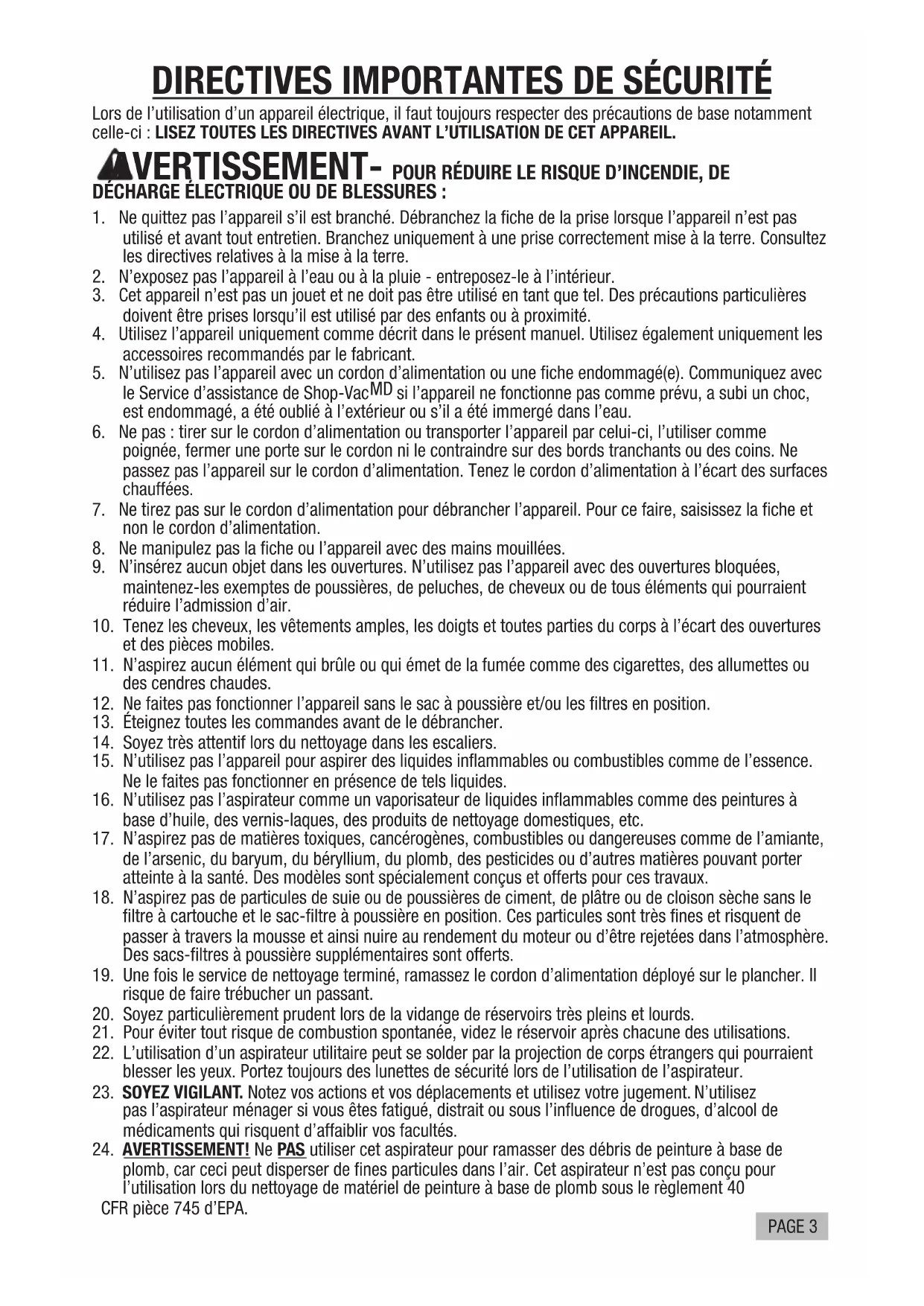

Lors de l’utilisation d’un appareil électrique, il faut toujours respecter des précautions de base notamment celle-ci : LISEZ TOUTES LES DIRECTIVES AVANT L’UTILISATION DE CET APPAREIL. AVERTISSEMENT- POUR RÉDUIRE LE RISQUE D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES :

1. Ne quittez pas l’appareil s’il est branché. Débranchez la fiche de la prise lorsque l’appareil n’est pas

utilisé et avant tout entretien. Branchez uniquement à une prise correctement mise à la terre. Consultez les directives relatives à la mise à la terre.

2. N’exposez pas l’appareil à l’eau ou à la pluie - entreposez-le à l’intérieur.

3. Cet appareil n’est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières

doivent être prises lorsqu’il est utilisé par des enfants ou à proximité.

4. Utilisez l’appareil uniquement comme décrit dans le présent manuel. Utilisez également uniquement les

accessoires recommandés par le fabricant.

5. N’utilisez pas l’appareil avec un cordon d’alimentation ou une fiche endommagé(e). Communiquez avec

le Service d’assistance de Shop-Vac

si l’appareil ne fonctionne pas comme prévu, a subi un choc, est endommagé, a été oublié à l’extérieur ou s’il a été immergé dans l’eau.

6. Ne pas : tirer sur le cordon d’alimentation ou transporter l’appareil par celui-ci, l’utiliser comme

poignée, fermer une porte sur le cordon ni le contraindre sur des bords tranchants ou des coins. Ne passez pas l’appareil sur le cordon d’alimentation. Tenez le cordon d’alimentation à l’écart des surfaces chauffées.

7. Ne tirez pas sur le cordon d’alimentation pour débrancher l’appareil. Pour ce faire, saisissez la fiche et

non le cordon d’alimentation.

8. Ne manipulez pas la fiche ou l’appareil avec des mains mouillées.

9. N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil avec des ouvertures bloquées,

maintenez-les exemptes de poussières, de peluches, de cheveux ou de tous éléments qui pourraient réduire l’admission d’air.

10. Tenez les cheveux, les vêtements amples, les doigts et toutes parties du corps à l’écart des ouvertures

et des pièces mobiles.

11. N’aspirez aucun élément qui brûle ou qui émet de la fumée comme des cigarettes, des allumettes ou

des cendres chaudes.

12. Ne faites pas fonctionner l’appareil sans le sac à poussière et/ou les filtres en position.

13. Éteignez toutes les commandes avant de le débrancher.

14. Soyez très attentif lors du nettoyage dans les escaliers.

15. N’utilisez pas l’appareil pour aspirer des liquides inflammables ou combustibles comme de l’essence.

Ne le faites pas fonctionner en présence de tels liquides.

16. N’utilisez pas l’aspirateur comme un vaporisateur de liquides inflammables comme des peintures à

base d’huile, des vernis-laques, des produits de nettoyage domestiques, etc.

17. N’aspirez pas de matières toxiques, cancérogènes, combustibles ou dangereuses comme de l’amiante,

de l’arsenic, du baryum, du béryllium, du plomb, des pesticides ou d’autres matières pouvant porter atteinte à la santé. Des modèles sont spécialement conçus et offerts pour ces travaux.

18. N’aspirez pas de particules de suie ou de poussières de ciment, de plâtre ou de cloison sèche sans le

filtre à cartouche et le sac-filtre à poussière en position. Ces particules sont très fines et risquent de passer à travers la mousse et ainsi nuire au rendement du moteur ou d’être rejetées dans l’atmosphère. Des sacs-filtres à poussière supplémentaires sont offerts.

19. Une fois le service de nettoyage terminé, ramassez le cordon d’alimentation déployé sur le plancher. Il

risque de faire trébucher un passant.

20. Soyez particulièrement prudent lors de la vidange de réservoirs très pleins et lourds.

21. Pour éviter tout risque de combustion spontanée, videz le réservoir après chacune des utilisations.

22. L’utilisation d’un aspirateur utilitaire peut se solder par la projection de corps étrangers qui pourraient

blesser les yeux. Portez toujours des lunettes de sécurité lors de l’utilisation de l’aspirateur.

23. SOYEZ VIGILANT. Notez vos actions et vos déplacements et utilisez votre jugement. N’utilisez

pas l’aspirateur ménager si vous êtes fatigué, distrait ou sous l’influence de drogues, d’alcool de médicaments qui risquent d’affaiblir vos facultés.

24. AVERTISSEMENT! Ne PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de

plomb, car ceci peut disperser de fines particules dans l’air. Cet aspirateur n’est pas conçu pour l’utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR pièce 745 d’EPA.

SANS SURVEILLANCE S’IL EST BRANCHÉ OU EN FONCTIONNEMENT. DÉBRANCHEZ L’APPAREIL LORSQU’IL N’EST PAS UTILISÉ. DIRECTIVES RELATIVES À LA MI SE À LA TERRE Cet appareil doit être mis à la terre. En cas de défectuosité ou de bris, la mise à la terre offre une voie de moindre résistance pour le passage du courant électrique et réduit ainsi le risque de décharge électrique. Cet appareil est muni d’un cordon d’alimentation doté d’un fil conducteur et d’une fiche mise à la terre. Il faut insérer la fiche dans une prise correspondante adéquate correctement installée et mise à la terre en conformité avec tous les codes et toutes les ordonnances locales en vigueur. AVERTISSEMENT– UNE CONNExION INCORRECTE DU CONDUCTEUR DE TERRE DU MATÉRIEL PEUT CRÉER UN RISQUE DE DÉCHARGE ÉLECTRIQUE. VÉRIFIEZ AUPRÈS D’UN ÉLECTRICIEN PROFESSIONNEL OU DE PERSONNEL QUALIFIÉ EN ENTRETIEN ET RÉPARATION SI VOUS AVEZ DES DOUTES RELATIFS À LA BONNE MISE À LA TERRE DE LA PRISE. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L’APPAREIL. SI ELLE N’EST PAS COMPATIBLE AVEC LA PRISE, FAITES CHANGER LA PRISE PAR UN ÉLECTRICIEN PROFESSIONNEL. Cet appareil est conçu pour fonctionner sur un circuit de 120 volts de tension nominale et il est muni d’une fiche mise à la terre semblable à celle illustrée au croquis A. Il est possible d’utiliser un adaptateur temporaire semblable à celui illustré aux croquis B et C pour raccorder cette prise à un réceptacle bipolaire comme illustré au croquis B, si une prise correctement mise à la terre n’est pas disponible. Utilisez cet adaptateur temporaire jusqu’à l’installation d’une prise correctement mise à la terre (croquis A) par un électricien professionnel. L’oreille ou la cosse rigide (ou un élément semblable) de couleur verte qui fait saillie de l’adaptateur doit être raccordée à une mise à la terre permanente comme le couvercle d’une boîte à prises correctement mise à la terre. À chacune des utilisations de l’adaptateur, il faut le fixer en place avec une vis métallique. AU CANADA, L’UTILISATION D’UN ADAPTATEUR PROVISOIRE N’EST PAS AUTORISÉE PAR LE CODE CANADIEN DE L’ÉLECTRICITÉ. Assurez-vous que l’appareil est relié à une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé avec cet appareil. RALLONGES Lorsque vous passez l’aspirateur à une distance qui nécessite l’utilisation d’une rallonge, vous devez utiliser un cordon de mise à la terre à 3 conducteurs de calibre adéquat pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l’appareil. Utilisez le Tableau A pour déterminer le calibre de fil AWG requis. Pour déterminer l’intensité nominale de votre appareil, reportez-vous à la plaque située sur le capot du moteur. Avant d’utiliser l’appareil, inspectez le cordon d’alimentation pour déceler les fils desserrés ou exposés et les dommages d’isolation éventuels. Procédez à toutes les réparations et à tous les remplacements nécessaires avant d’utiliser votre appareil. Utilisez uniquement les rallonges pour l’extérieur, à trois fils, munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisez votre aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne contacte pas le liquide. PAGE 4

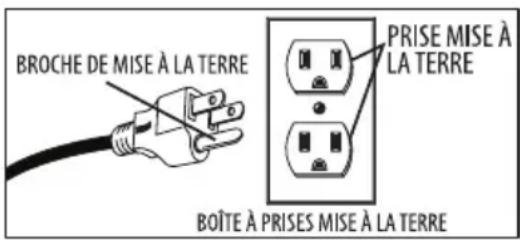

MÉTHODES DE MISE À LA TERRE

CROQUIS A CROQUIS B CROQUIS CRALLONGES (SUITE) REMARQUE : leS dÉCHarGeS StatIqueS SoNt CouraNteS daNS leS eNdroItS SeCS ou lorSque l’HumIdItÉ relatIve de l’aIr eSt FaIble. Il S’aGIt de CoNdItIoNS temporaIreS quI N’aFFeCteNt paS l’utIlISatIoN de l’appareIl. la meIlleure SolutIoN pour rÉduIre la FrÉqueNCe deS dÉCHarGeS StatIqueS daNS votre maISoN CoNSISte À HumIdIFIer l’aIr À l’aIde d’uN HumIdIFICateur À poSer OU FIXE. DÉBALLAGE Sortir l’aspirateur et tous les accessoires de la boite en carton. Important : Ouvrir le couvercle de la cuve en poussant sur les verrous avec les pouces. Sortir ensuite tous les accessoires qui se trouvent dans la cuve. ASSEMBLAGE

Suivez les instructions du système de roulettes fournies avec votre aspirateur. RÉSERVOIR EN PLASTIQUE AVEC PATTES À ROULETTE Vous trouverez quatre pattes à roulette, quatre roulettes et quatre vis avec votre aspirateur. Assemblez comme suit :

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé,

retournez le réservoir de sorte que le bas fait face vers le haut.

2. Tandis que l’avant du réservoir vous fait face, prenez les pattes

à roulette marquées de la lettre A et placez-les dans les fentes du côté avant gauche et arrière droit du réservoir, également marquées par la lettre A. Fixez-les avec les vis fournies.

3. Prenez les pattes à roulette marquées de la lettre B et placez-les dans les

fentes avant gauche et arrière droit du réservoir également marquées par la lettre B. Fixez-les avec les vis fournies.

4. Si des rondelles plates sont comprises dans l’emballage de matériel, placez la rondelle sur la tige de la

roulette avant d’installer les roulettes dans les pattes. REMARQUE : Les rondelles ne sont pas requises pour toutes les unités.

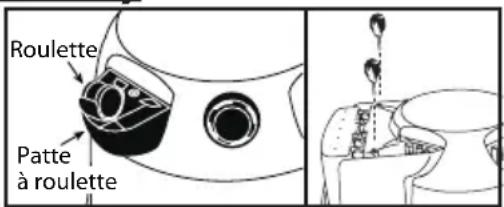

5. Insérez les roulettes dans les pattes à roulette en plaçant la tige de roulettes

dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent. Retournez le réservoir en position verticale. Patte à rouletteVisPatte à roulette Vis RoulettePatte à roulette Tension Longueur totale de la rallonge, en pieds 120V Intensité nominale

AWG (cabre américain normalisé de fils)

Pas Plus de Tableau A PAGE 5ASSEMBLAGE (SUITE) RÉSERVOIR DE PLASTIQUE AVEC PANIER ARRIÈRE SUR ROULETTES Vous trouverez quatre roulettes, deux pattes à roulettes, un panier et quatre vis avec votre aspirateur pour déchets secs/humides. Si votre panier sur roulettes ressemble à celui illustré à droite, assemblez-le comme suit :

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé, retournez le

réservoir de sorte que le bas fait face vers le haut.

2. Insérez deux pieds à roulettes dans les fentes adjacentes à l’avant du réservoir. Fixez-les avec les vis

3. Prenez le panier et placez-le sur les fentes restantes à l’arrière du réservoir. Fixez-les

avec les vis fournies.

4. Installez les roulettes dans les pattes et le panier en insérant les tiges des roulettes dans les orifices

prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent. Si votre panier sur roulettes ressemble à celui illustré à droite, assemblez-le comme suit :

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé, retournez le

réservoir de sorte que le bas fait face vers le haut.

2. Prenez le panier et placez-les dans les fentes (à l’arrière du réservoir du côté opposé

au drain). Fixez-les avec les vis fournies.

3. Tandis que le drain vous fait face, prenez la patte à roulette marquée de la lettre

A et placez-la dans la fente du côté gauche du réservoir, également marquée par la lettre A, puis fixez-la avec la vis fournie.

4. Prenez la patte à roulette marquée de la lettre B et placez-la dans la fente du

côté droit du réservoir, également marquée par la lettre B, puis fixez-la avec la vis fournie.

5. Si des rondelles plates sont comprises dans le jeu de montage, placez la rondelle sur la tige de la

roulette avant d’installer les roulettes dans les pattes. REMARQUE : Les rondelles ne sont pas requises pour toutes les unités. PAGE 6 Patte à roulette Vis Patte à roulette VisPAGE 7 ASSEMBLAGE (SUITE)

6. Installez les roulettes dans les pattes et le panier en insérant

les tiges des roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent. rÉServoIr de plaStIque aveC CHarIot arrIÈre Sur rouletteS Vous trouverez quatre roulettes, deux pattes à roulettes, un chariot et quatre vis avec votre aspirateur pour déchets secs/humides. Certains appareils sont équipés d’un panier d’accessoires. Cette fonctionnalité n’est pas offerte de série sur tous les modèles.

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé,

retournez réservoir de sorte que le bas fait face vers le haut.

2. Prenez le chariot arrière sur roulettes, placez-le dans les fentes (à l’arrière du

réservoir, à l’opposé du drain), puis fixez-le avec les vis fournies à cette fin.

3. Si des rondelles plates sont comprises dans le jeu de montage, placez la rondelle sur la tige de la roulette

avant d’installer les roulettes dans les pattes et le chariot. REMARQUE : Les rondelles ne sont pas requises pour toutes les unités.

4. Insérez les roulettes dans la partie inférieure du chariot arrière en plaçant la tige des

roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent.

5. Tandis que le drain vous fait face, prenez la patte à roulette marquée de la lettre

A et placez-la dans la fente du côté gauche du réservoir, également marquée par la lettre A, puis fixez-la avec la vis fournie.

6. Prenez la patte à roulette marquée de la lettre B et placez-la dans la fente du

côté droit du réservoir, également marquée par la lettre B, puis fixez-la avec la vis fournie.

7. Insérez les roulettes dans les pattes en plaçant la tige de roulettes dans les entrées

prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent.

8. Retournez le réservoir en position verticale.

9. Si un panier d’accessoires est fourni avec l’appareil, placez-le avec la surface courbe

contre le réservoir sur l’ensemble du chariot arrière sur roulettes Poussez vers le bas jusqu’à ce que le panier s’enclenche sur le chariot. Le panier n’est pas fourni avec tous les modèles. Patte à roulette Vis Patte à roulette Vis Roulette Patte à rouletteASSEMBLAGE (SUITE) RÉSERVOIR DE PLASTIQUE AVEC PANIER ARRIÈRE Vous trouverez deux roulettes, deux roues arrière, un essieu, un panier et quatre vis avec votre aspirateur. Assemblez comme suit :

1. Alors que le cordon est débranché de la prise et que le couvercle du réservoir est enlevé,

retournez le réservoir de sorte que le bas fait face vers le haut.

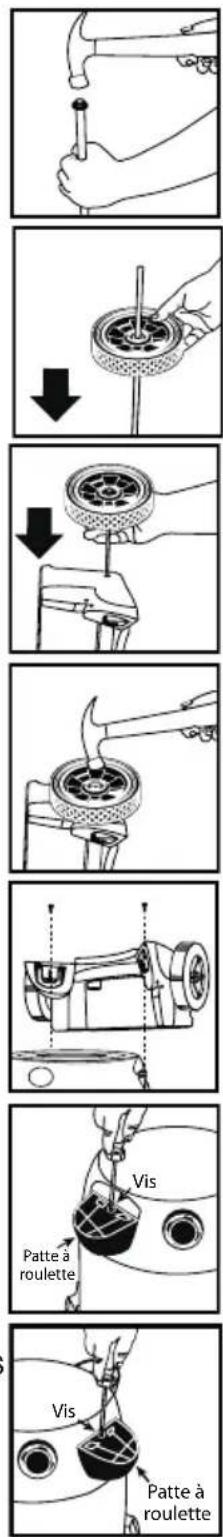

2. Mettez l’essieu à la verticale sur une surface dure et martelez-y un écrou borgne.

3. Placez une roue sur l’essieu et faites glisser sur l’écrou borgne. Assurez-vous que le

côté plat de moyeu de roue est tourné vers l’extérieur.

4. Faites glisser l’essieu à travers les entrées prévues à cette fin dans le panier.

5. Faites glisser la roue restante sur l’essieu. Assurez-vous que les roues soient

correctement positionnées. Martelez le deuxième écrou borgne.

6. Tandis que l’avant du réservoir vous fait face, prenez le panier et placez-le dans les

fentes situées à l’arrière du réservoir. Sécurisez-le avec les vis fournies.

7. Prenez la patte à roulette marquée de la lettre A et placez-la dans la fente du

côté avant gauche du réservoir également marquée par la lettre A. Fixez-les avec les vis fournies.

8. Prenez la patte à roulette marquée de la lettre B et placez-la dans la fente du

côté avant droit du réservoir également marquéee par la lettre B. Fixez-les avec les vis fournies.

9. Si des rondelles plates sont comprises dans l’emballage de matériel, placez la rondelle sur la tige de la

roulette avant d’installer les roulettes dans les pattes. REMARQUE : Les rondelles ne sont pas requises pour toutes les unités.

10. Insérez les roulettes dans les pattes à roulette en plaçant la tige de

roulettes dans les entrées prévues à cette fin. Appliquez une pression et un mouvement de torsion jusqu’à ce que les roulettes s’enclenchent. Retournez le réservoir en position verticale. PAGE 8 Patte à roulette Vis Patte à roulette Vis Roulette Patte à roulettePAGE 9 ASSEMBLAGE (SUITE)

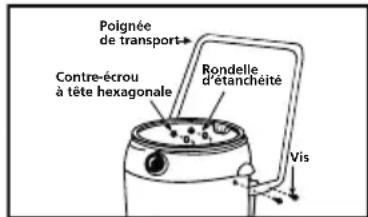

POIGNÉE DE TRANSPORT

Si votre aspirateur est équipé d’une poignée de transport, assemblez-le comme suit :

1. Placez le réservoir en position verticale. Déployez les extrémités de la poignée de transport

(pour éviter d’endommager le réservoir), tout en les plaçant sous les poignées latérales du réservoir.

2. Alignez les ouvertures dans la poignée de transport avec

les ouvertures du réservoir. Fixez solidement avec les vis, rondelles et écrous fournis. Le côté en caoutchouc des rondelles doit être placé contre la paroi intérieure du réservoir pour empêcher une fuite ou une baisse de la performance. PORTE-OUTIL (Non standard avec tous les modèles) Si votre appareil est équipé d’un porte-outil, assemblez-le comme suit :

1. Placez le couvercle sur le réservoir. Placez avec le dos du couvercle du réservoir vous

2. Prenez le porte-outil et placez les onglets de ce dernier

dans les fentes à l’arrière du couvercle du réservoir.

3. Appuyez jusqu’à ce que les languettes s’enclenchent en place Enlevez le couvercle

du réservoir et reportez-vous à la section de configuration et le fonctionnement.

CONFIGURATION ET LE FONCTIONNEMENT

DANGER – Ce matériel comprend des pièces comme des interrupteurs, des moteurs ou autres qui ont tendance à produire des arcs ou des étincelles qui peuvent provoquer une explosion. Ne ramassez pas de matières inflammables, combustibles ou chaudes. N’utilisez pas à proximité de liquides ou de vapeurs explosives, car les appareils électriques produisent des arcs ou des étincelles peuvent provoquer un incendie ou une explosion. Ne pas utiliser dans les stations- service ou dans n’importe quel endroit où de l’essence est stockée ou distribuée.

1. Reportez-vous à la section d’installation et d’entretien du filtre pour vous assurer que les filtres adéquats

à votre activité de nettoyage sont installés.

2. Replacez le couvercle du réservoir. Vérifiez que chaque loquet ou serre-joint est fixé sur la surface

relevée du couvercle du réservoir. Le non-respect de la consigne visant à sécuriser convenablement les loquets pourrait causer la libération du couvercle du réservoir.

3. Insérez l’extrémité du tuyau de l’appareil dans l’admission située sur la face avant du

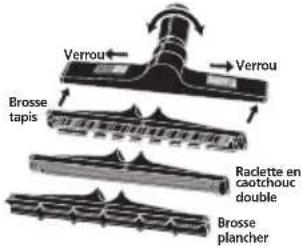

4. Attachez l’accessoire de nettoyage voulu sur l’extrémité accessoire du tuyau.

REMARQUE : De nombreux outils plus utiles sont disponibles chez votre revendeur local ou sur le site Web Shop-Vac

5. Branchez le cordon dans la prise murale. Votre aspirateur est prêt à l’emploi.

I = EN MARCHE, O = À L’ARRÊT VisRondelle d’étanchéitéContre-écrou à tête hexagonalePoignée de transportCONFIGURATION ET LE FONCTIONNEMENT (SUITE) ACCESSOIRES, TUYAUx SOUPLES ET RALLONGES

Il existe un éventail de filtres pour votre aspirateur. Il existe des filtres de cage qui s’installent sur la face inférieure du couvercle de réservoir et des filtres de réservoir qui s’installent dans le réservoir. Les filtres sont regroupés en trois catégories. La filtration générale est utilisée pour les gros débris; tels que des copeaux de bois, des ongles et du gravier. La filtration moyenne est utilisée pour les débris moyens; tels que la saleté, le sable et la sciure de bois. La filtration fine est utilisée pour les fins débris; tels que la poussière de plâtre, les cendres froides et la poussière de ciment. Pour protéger le moteur de votre aspirateur, il importe que le filtre adéquat soit installé pour votre activité de nettoyage. LA FILTRATION LA PLUS EFFICACE POUR VOTRE ASPIRATEUR EST UN FILTRE DE CAGE DE FILTRATION FIN AVEC UN FILTRE RÉSERVOIR FIN. REMARQUE : Lorsque vous utilisez l’aspirateur pour ramasser la poussière très fine, il sera nécessaire de vider le réservoir et de nettoyer le filtre de la cage à intervalles plus fréquents pour conserver une puissance optimale, ou d’ajouter un sac filtrant jetable.

RAMASSAGE DE DÉCHETS SECS

REMARQUE : N’utilisez jamais l’aspirateur pour ramasser des déchets secs sans qu’un filtre sec soit installé sur le support de couvercle. L’utilisation de l’aspirateur sans filtre provoquera le rejet de poussière du port du ventilateur et causera des dommages au moteur. AVERTISSEMENT– DÉBRANCHEZ TOUJOURS LA FICHE DE LA PRISE MURALE AVANT DE RETIRER LE COUVERCLE DU RÉSERVOIR. Suivez les instructions du filtre fournies avec votre aspirateur. Certains des filtres mentionnés ne sont pas livrés avec tous les aspirateurs. Des filtres supplémentaires sont disponibles chez votre revendeur local ou sur le site de Shop-Vac

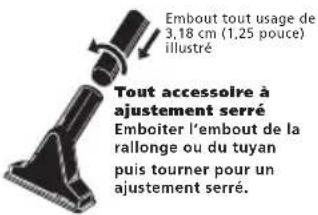

PAGE 10 Embouts et accessoiresRallongesTous les aspirateurs Shop-Vac dont il est fait référence dans ce Guide sont livrés avec des accessoires qui permettent d’aspirer des déchets secs et humides. Les accessoires figurant dans cette page ne sont pas livrés avec tous les aspirateurs.Embout de 30,48 cm (12 pouces)de luxe S’emboîte et se désemboîte.Le coude pivote.Tout accessoire àajustement serré Emboîter l’embout de la rallonge ou du tuyanpuis tourner pour unajustement serré.Embout principal de 35,56 cm(14 pouces) en plastique ABS Le verrouiller en place en faisant glisserles boutons rouges. Le cooude est articulé.VerrouVerrouBrosseplancherRaclette encaotchoucdoubleBrossetapis Embout tout usage de 3,18 cm (1,25 pouce) illustré Embout principal de 35,56 cm(14 pouces) en métalGlisser la brosse sur l’embout pourla verrouiller en place

outes celles à ajustement serré Emboîter les extrémités de deux rallonges l’une dans l’autre et lestourner pour un ajustement serré.Rallonges verrouillablesEmboîter les extrémites de deux rallonges l’une dans l’autre jusqu’àce que le bouton métalliquesoit verrouillé.Extrémité de rallonge àécrou verrouillableIntroduire l’embout de la rallongedans l’embout, puis tourner l’écrou.Embout à sélecteur pourdeux surfacesSelon les nettoyages à effectuer, lesleviers permettent de contrôler laposition de la brosse Brosse illustrée Brosse tapis Raclette Tuyaux souplesTous ceux à ajustement serréIntroduire l’embout du tuyan soupledans la cuve et le tourner pour obtenir un ajustement serré.Tous ceux à embout<<Posi-Lock>>Introduire la bague du collier dans l’aspiration filetée de la cuve,puis la tourner. Ne serrez pas trop.INSTALLATION ET ENTRETIEN DU FILTRE (SUITE) CartouCHe FIltraNte La cartouche filtrante peut être utilisée pour le ramassage de déchets secs et pour de petites quantités de déchets humides. L’installation est identique pour les deux. Lors du ramassage de poussière fine ou de poudres, un sac filtrant à haute efficacité doit être utilisé avec la cartouche filtrante.

1. Si un manchon de mousse est installé sur le support de couvercle, retirez-le en le faisant glisser de ce

dernier. REMARQUE : Si la cartouche filtrante a été utilisée pour ramasser des déchets humides, elle doit être nettoyée et séchée avant d’être installée pour ramasser des déchets secs.

2. Alors que le couvercle du réservoir est renversé, glissez la cartouche filtrante vers le

bas, sur le support de couvercle, et poussez jusqu’à ce que les joints du filtre reposent contre le couvercle.

3. Placez le porte-filtre dans la partie supérieure de la cartouche filtrante. Maintenez le

couvercle du réservoir d’une main, puis tournez la poignée du porte-filtre dans le sens horaire pour serrer, verrouillant ainsi le filtre en place.

4. Pour retirer le filtre afin de le nettoyer, maintenez le couvercle du réservoir puis tournez

le portefiltre dans le sens antihoraire pour le desserrer et l’enlever.

5. Faites glisser la cartouche filtrante hors du support de couvercle.

6. Pour les cartouches filtrantes standards et les cartouches filtrantes Ultra-Web

, nettoyez le filtre en le secouant ou en brossant doucement l’excès de saleté. Les filtres très sales peuvent être nettoyés en les rinçant à l’eau depuis l’intérieur du filtre. Séchez complètement (environ 24 heures). Pour les cartouches filtrantes CleanStream

résistant à l’abrasion, frappez l’extrémité contre une surface dure pour dégager les débris. Des débris supplémentaires peuvent être éliminés en les rinçant à l’eau courante depuis l’extérieur du filtre. Évitez d’écraser l’intérieur du filtre. Laissez sécher complètement après le lavage. IMPORTANT : NE PAS BROSSER. Ne pas laver le filtre avec des matériaux abrasifs ou frotter entre les plis. Cela pourrait endommager de façon permanente la capacité des filtres à stopper la poussière.

7. Vérifiez si le filtre comporte des petits trous ou des petites déchirures. S’il n’y en a pas, réinstallez le filtre.

Pour éviter d’endommager votre aspirateur, n’utilisez pas de filtre comportant un trou ou une déchirure. NOTE – Ce filtre est fabriqué avec du papier de toute première qualité et il est conçu pour arrêter les petites particules de poussière. Il peut être utilisé pour aspirer les matières humides ou sèches. Un filtre sec doit être utilisé pour aspirer les matières sèches. Si vous utilisez votre aspirateur pour aspirer des matières sèches alors que le filtre est humide, le filtre se bouchera rapidement et il sera très difficile de le nettoyer. Il se peut que le filtre devienne saturé lorsque vous ramassez de grandes quantités de liquide et un brouillard peut apparaître dans l´air d´échappement. À ce moment, vous devriez faire sécher ou remplacer le filtre pour éliminer ceci. Veuillez manipuler le filtre avec prudence lorsque vous le déposez pour le nettoyer ou lorsque vous le reposez. Vérifiez le filtre pour vous assurer qu´il n´est pas déchiré et qu´il n´est pas percé de petits trous. Le moindre petit trou peut permettre à la poussière d´être envoyée par l´échappement. N´utilisez pas un filtre s´il est percé ou déchiré. Remplacez-le immédiatement. AVERTISSEMENT– CONSERVEZ LES FILTRES PROPRES. L’EFFICACITÉ DE L’ASPIRATEUR DÉPEND GRANDEMENT DU FILTRE. UN FILTRE OBSTRUÉ PEUT PROVOQUER UNE SURCHAUFFE ET RISQUE D’ENDOMMAGER L’ASPIRATEUR. VÉRIFIEZ LE FILTRE RÉGULIÈREMENT ET REMPLACEZ-LE AU BESOIN. PAGE 11INSTALLATION ET ENTRETIEN DU FILTRE (SUITE)

SAC FILTRANT JETABLE

Pour faciliter l’élimination des débris, utilisez un sac filtrant jetable conjointement avec la cartouche filtrante. Le sac n’est pas nécessaire pour le ramassage habituel de déchets secs. Lors du ramassage de poussières fines ou de poudres, un sac filtrant haute efficacité doit être utilisé avec la cartouche filtrante. REMARQUE : Pour une utilisation à sec uniquement. Suivez les instructions qui se rapportent à votre aspirateur. RÉSERVOIR AVEC DÉFLECTEUR D’ENTRÉE FIXE :

1. Assurez-vous que le cordon est débranché de la prise, que le couvercle du réservoir est enlevé et que le

tuyau d’admission est débranché du réservoir.

2. Saisissez fermement le col de carton et faites glisser la protection en caoutchouc aussi

loin que possible sur le raccord d’admission.

3. Lorsqu’il est fixé en place, développez le sac filtrant et placez-le autour de l’intérieur du réservoir.

RÉSERVOIR AVEC DÉFLECTEUR D’ENTRÉE AMOVIBLE :

1. Assurez-vous que le cordon est débranché de la prise, que le couvercle du réservoir est enlevé et que le

tuyau d’admission est débranché du réservoir.

2. Retirez le déflecteur d’entrée du guide. REMARQUE : Le tuyau doit être enlevé avant le

retrait du déflecteur d’admission.

3. Alors que l’ouverture du couvercle du réservoir. fait face à la gauche ou à la droite

du sac filtrant, faites glisser le col du sac filtrant sur les encoches du déflecteur correspondant aux encoches du col du sac sur le déflecteur d’admission. Le sac ne s’adaptera correctement que dans un sens.

4. Faites glisser le déflecteur avec le sac filtrant fixé dans le guide de déflecteur.

5. Réinsérez le tuyau dans l’admission et serrez le contre-écrou. Lorsqu’il est fixé en place, développez le

sac et placez-le autour de l’intérieur du réservoir.

6. REMARQUE : Lorsque vous enlevez le sac filtrant du réservoir, enlevez le déflecteur d’admission du col

du sac filtrant et réinstallez-le dans le guide de déflecteur. Le déflecteur d’admission doit toujours être en place pour tout type de nettoyage. AVERTISSEMENT– POUR LE RAMASSAGE DES POUSSIÈRES FINES ET DES POUDRES Lorsque vous utilisez l’aspirateur pour ramasser des poussières fines ou des poudres de tous types (p. ex. plâtre, poussière de cloisons sèches, cendres froides, poussière de béton, etc.), vous devez utiliser un sac filtre à haute efficacité pour cloisons sèches. Lorsque vous utilisez l’aspirateur pour ramasser les poussières et les débris ménagers ordinaires, vous pouvez utiliser des sacs filtres jetables standards à usage ménager.

RAMASSAGE DE DÉCHETS HUMIDES

1. Votre aspirateur peut être utilisé pour ramasser des déchets humides. Retirez TOUTES les saletés et

TOUS les débris se trouvant dans le réservoir. Enlevez tous les filtres pour déchets secs, y compris le sac PAGE 12PAGE 13 INSTALLATION ET ENTRETIEN DU FILTRE (SUITE) filtrant, de l’aspirateur.

2. Une cartouche filtrante propre peut être utilisée pour ramasser de petites quantités de liquide. Pour

utiliser la cartouche filtrante; suivez les instructions de ramassage de déchets secs.

3. Pour aspirer de grandes quantités de liquide, utilisez un manchon de mousse. Si un manchon de mousse

n’est pas livré avec l’appareil, vous pouvez en acheter un chez votre revendeur local, sur le site de Shop-Vac

ou en communiquant avec le service à la clientèle de Shop-Vac

. Pour utiliser le manchon de mousse; suivez les instructions de la présente section.

4. Si le filtre se sature au cours du ramassage de déchets humides, il se peut que de la brume se forme

dans l’air d’échappement ou que des gouttes de liquide apparaissent autour du couvercle du réservoir. Si cela se produit, retirez le filtre et laissez-le sécher, ou remplacez-le par un autre filtre sec.

5. Éteignez l’appareil immédiatement après avoir terminé un ramassage de déchets humides ou lorsque

le réservoir est plein et prêt à être vidé. Lorsque le réservoir est plein, l’aspiration est considérablement réduite. Pour de plus amples renseignements, reportez-vous à la section d’arrêt automatique de l’aspiration. Soulevez le tuyau pour évacuer l’excès de liquide du réservoir. Suivez les instructions de la section de vidange des déchets liquides.

6. Avant de ranger l’aspirateur ou de l’utiliser pour ramasser des déchets secs, nettoyez et séchez

l’intérieur du réservoir, ainsi que la partie inférieure du couvercle du réservoir. Nettoyez les filtres et laissez-les sécher complètement.

7. Les accessoires de ramassage de déchets secs doivent être lavés régulièrement, surtout après avoir

ramassé des articles mouillés et collants dans la cuisine. Ceci peut être fait avec une solution d’eau chaude et de savon. maNCHoN de mouSSe

1. Alors que le couvercle du réservoir est renversé, glissez le manchon de mousse vers

le bas, sur le support de couvercle, et tirez jusqu’à ce que le manchon de mousse recouvre complètement le support de couvercle.

2. Pour nettoyer le manchon de mousse, faites-le glisser hors du support de couvercle.

Secouez l’excédent de saleté du manchon de mousse en effectuant un mouvement rapide de haut et en bas.

3. Maintenez le manchon en mousse sous l’eau courante pendant quelques minutes pour

le laver. Un lavage à l’eau n’est pas toujours nécessaire, cela dépend de l’état du filtre.

4. Vérifiez si le filtre comporte des déchirures. Si vous en trouvez, remplacez-le par un nouveau filtre.

CARACTÉRISTIQUE DE LA SOUFFLEUSE

Votre aspirateur peut être utilisé comme un puissant souffleur. Pour utiliser la fonction de souffleuse, nettoyez le tuyau de tout débris ou de toute obstruction. Pour aspirateurs avec couvercle d’ouverture du souffleur (cette fonctionnalité n’est pas offerte de série sur tous les modèles), dévissez le couvercle de l’ouverture du souffleur situé à l’arrière du couvercle du réservoir. Pour empêcher de le perdre, le couvercle de l’ouverture du souffleur est équipé d’une sangle de retenue. REMARQUE : Pour assurer un rendement optimal lors de l’utilisation de l’aspirateur, retirez le couvercle de l’ouverture du souffleur. Insérez l’extrémité appareil du tuyau dans l’admission dans l’ouverture du souffleur situé à l’arrière du couvercle du réservoir. Tournez légèrement l’extrémité du tuyau pour serrer le raccordement. En raison de la puissante force de l’air lors de l’utilisation de certains accessoires, il faut être prudent lors de l’utilisation d’un souffleur.

AVERTISSEMENT– PORTEZ TOUJOURS UNE PROTECTION OCULAIRE

POUR EMPÊCHER LES PIERRES OU LES DÉBRIS D’ATTEINDRE, PAR PROJECTION DIRECTE OU RICOCHET, LES YEUx OU LE VISAGE, CE QUI RISQUE DE SE SOLDER PAR DES BLESSURES GRAVES.PAGE 14 VIDANGE DES DÉCHETS LIQUIDES DU RÉSERVOIR Pour vider les déchets liquides du réservoir, retournez l’aspirateur et débranchez la fiche de la prise murale. Suivez les instructions qui se rapportent à votre aspirateur.

SANS DRAIN DE RÉSERVOIR

Retirez le couvercle du réservoir et déposez les déchets liquides dans un drain approprié. Utilisez les poignées de transport latérales pour soulever l’aspirateur lors de la vidange du réservoir dans des drains qui sont situés au-dessus du sol. Dès que le réservoir est vide, remettez le couvercle dans sa position initiale.

AVEC DRAIN DE RÉSERVOIR

Retirez le bouchon de vidange et déposez les déchets liquides dans un drain approprié. Utilisez les poignées de transport latérales pour soulever l’aspirateur lors de la vidange du réservoir dans des drains qui sont situés au-dessus du sol. Dès que le réservoir est vide, remettez le bouchon de vidange dans sa position initiale.

ARRÊT AUTOMATIQUE DE L’ASPIRATION

L’aspirateur est doté d’une fonction d’arrêt automatique qui s’actionne lors de l’aspiration de liquides. Au fur et à mesure que le niveau de liquide s’élève dans le réservoir, un flotteur interne s’élève jusqu’à atteindre un joint à l’admission d’air du moteur qui bloquera l’effet de succion. À ce moment, le moteur émettra un signal sonore plus strident que normal et la puissance d’aspiration chutera radicalement. Dans ce cas, éteignez l’appareil immédiatement. Le non respect de cette consigne après que le flotteur ait bloqué l’aspiration provoquera de lourds dommages au moteur. Pour poursuivre le travail, videz d’abord les résidus liquides du réservoir comme décrit dans le paragraphe précédent. REMARQUE : SI L’APPAREIL BASCULE PAR ACCIDENT, L’ASPIRATEUR POURRAIT PERDRE DE SA PUISSANCE DE SUCCION. DANS CE CAS, ÉTEIGNEZ L’APPAREIL ET REMETTEZ L’ASPIRATEUR EN POSITION VERTICALE. LE FLOTTEUR RETOURNERA ALORS À SA POSITION NORMALE ET VOUS POURREZ POURSUIVRE VOTRE TRAVAIL. LUBRIFICATION Aucune lubrification n’est nécessaire. En effet, le moteur est muni de roulements graissés à vie. RANGEMENT Avant de ranger votre aspirateur, le réservoir doit être vidé et nettoyé. Ne jamais laisser de liquide reposer dans la cuve d’un aspirateur pendant de longues periodes. L’aspirateur doit être entreposé à l’intérieur. ENTRETIEN Ne jamais essayer de proceder a d’autres entretiens sur ces aspirateurs pour dechets secs et humides Shop-Vac

que ceux stipulés dans ce Guide. Pour toute autre intervention, déchets à un centre de réparation agréé Shop-Vac

Des pièces ou des 1. Ils sont emballés dans la cuve. 1. Vérifier dans la cuve accessoires manquent L’aspirateur ne 1. Le courant ne parvient pas à la 1. Vérifier l’arrivée de courant démarre pas prise

2. l’interrupteur est défectueux 2. Communiquez avec le service

à la clientèle de Shop-Vac

3. Le moteur est défectueux 3. Communiquez avec le service

à la clientèle de Shop-Vac

De la poussière 1. Le filtre n’est pas posé ou bien 1. Le poser comme il faut s’échappe par la il est mal posé sortie d’air 2. Le filtre est endommagé 2. Le remplacer

3. Le filtre est colmaté ou bien la 3. En utiliser un plus efficace

poussière est trop fine

4. Le filtre ne fonctionne pas 4. Le nettoyer ou le remplacer

Perte d’aspiration 1. La connexion du tuyau souple 1. La serrer est desserrée

2. Le filtre est colmaté 2. Le nettoyer ou le remplacer

3. La cuve est pleine 3. La vider

4. Le tuyau souple est troué 4. Le remplacer

Décharges statiques 1. L’atmosphère est sèche 1. Ajouter de l’humidité dans l’air (dans la mesure du possible, utiliser un humidificateur à installation fixe ou à console).

2. L’humidité relative dans l’air est 2. Cette situation est temporaire

Garantie limitée de un (1) an L’aspirateur Shop-Vac

livré dans cet emballage est garantit par Shop-Vac

Corporation pendant un (1) an à compter de sa date d’achat. Shop-Vac

Corporation s’engage à réparer ou à remplacer remplacer gratuitement les pièces de tous les produits qui se révéleraient défectueux suite à un défaut de matériau ou de fabrication. Si ce produit est utilisé à a des fins de location, il n’est couvert que pendant de 90 jours par une garantie limitée. CETTE GARANTIE NE COUVRE PAS LES ACCESSOIRES. Shop-Vac

n’assume aucune responsabilité des dommages ou d’un manque de rendement causés par une mauvaise utilisation ou une manipulation imprudente ou si des réparations ou des modifications ont été apportées par d’autres ou si d’autres ont essayeé de procéder à des réparations ou à des modifications. La date d’achat est requise comme preuve. Cette garantie vous confère des droits spécifiques auxquels peuvent s’ajouter d’autres droits variant d’un état ou d’une province à l’autre. Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de Shop-Vac Corporation en composant le 570 326-3557 ou allez à www.shopvac.com/support. Visitez notre site Web pour consulter le diagramme des pièces de votre apparreil. Clients du Canada : pour tout dépannage du produit, renvoyez l’aspirateur au complet (frais prépayés), au centre de service Shop-Vac

agréé le plus près de chez vous. Visitez www.shopvac.ca pour consulter la liste complète des centres de service agréés situés près de chez vous. Clients du Mexique : pour la réparation du produit, consultez les documents fournis avec l’unité.MANUAL DEL USUARIO Serie: QPL
