MODE D'EMPLOI ThermoXplorer Pro Laserliner
12.1 Températuralarm
Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie" ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
Fonction / Utilisation
La caméra thermographique faisant l'objet de ce manuel permet une mesure de la température sans contact des surfaces en évaluant les rayonnements dans la gamme d'ondes infrarouges en utilisant un microbolomètre intégré non refroidi. La représentation imagée du capteur permet d'obtenir une reproduction visuelle des rapports de températures du bâtiment examiné. La coloration des différentes températures mesurées dans un thermogramme à représentation en couleurs fausses permet de visualiser les différences de températures. La caméra numérique supplémentaire permet de prendre en même temps une photo de la scène examinée à des fins de documentation ultérieure sur l'appareil ou de traitement ultérieur en utilisant le logiciel fourni avec l'instrument. On compte parmi les domaines d'application possibles la détection des ponts thermiques et des erreurs d'isolation, la localisation de la surchauffe dans les composants électriques ou mécaniques, la détection de lignes chauffantes dans le mur et le sol, la détection de fuites, la localisation de cellules solaires défectueuses dans les modules photovoltaïques et bien plus.

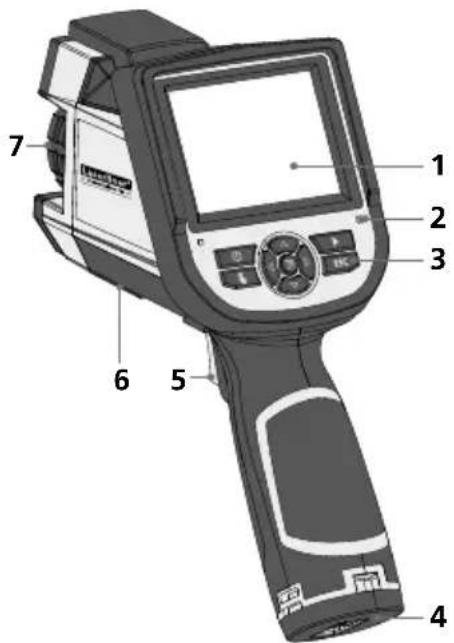

1 Écran TFT couleur
de 3,5 po
2 Microphone intégré
3 Touches directes
4 Compartiment à accu
5 Déclenchement : Sauvg
IR/CCD
Laser
Température du point
Température de la surface
6 Raccordement à un trépied de ¼ po
7 Objectif
8 Caméra
9 Regard
10 Lentille de la caméra infrarouge
11 Sortie du laser
b Vue d'ensemble
des médias

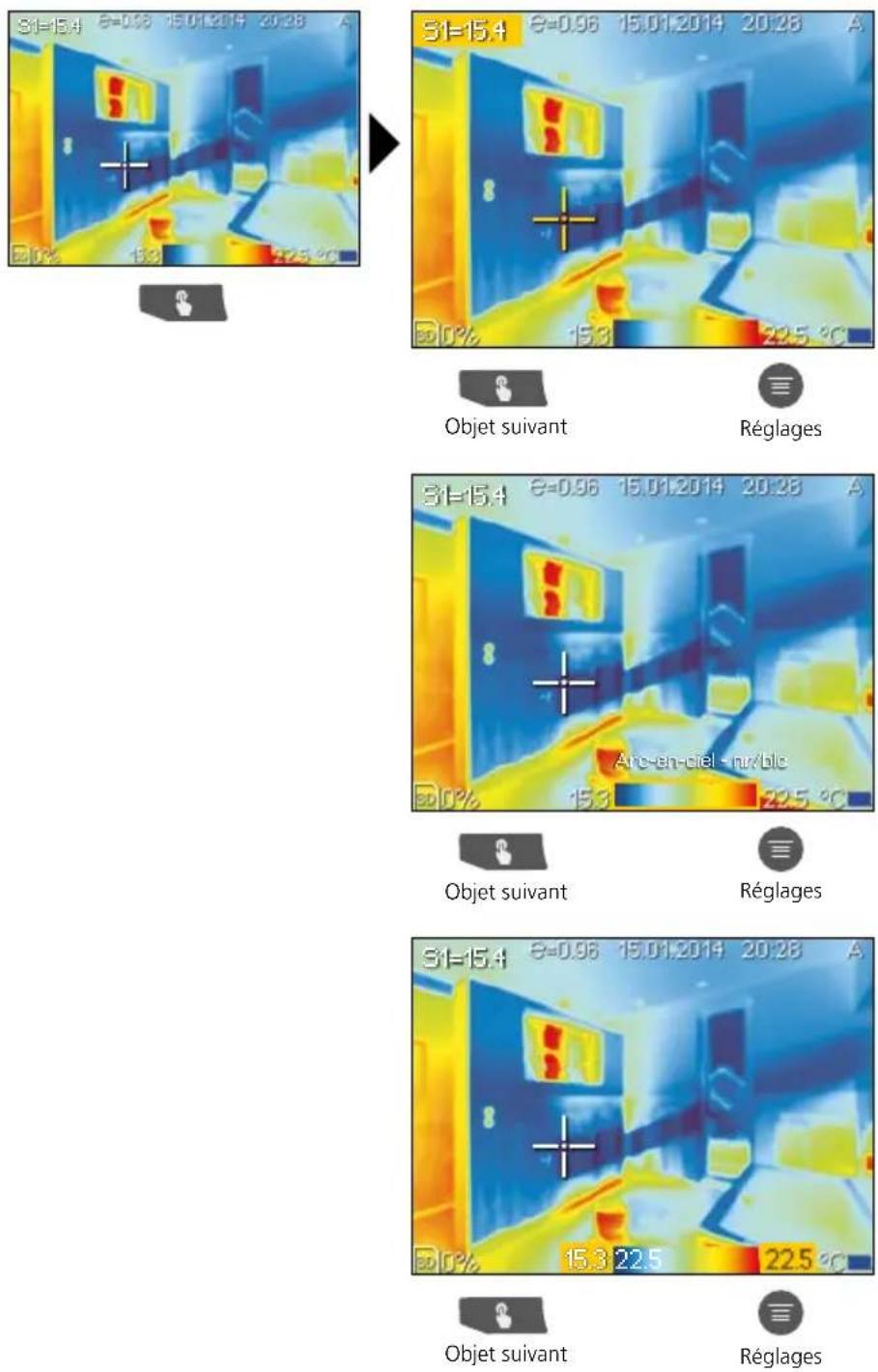

c Sélection des
objets à mesurer
d Annuler
e Commande des menus /
Zoom activé / désactivé
f Commande des menus / Commutation image IR / image numérique
g Menu principal
h Fente d'insertion de la micro carte SD
i Interface USB
j Sortie vidéo
Vue de mesure standard

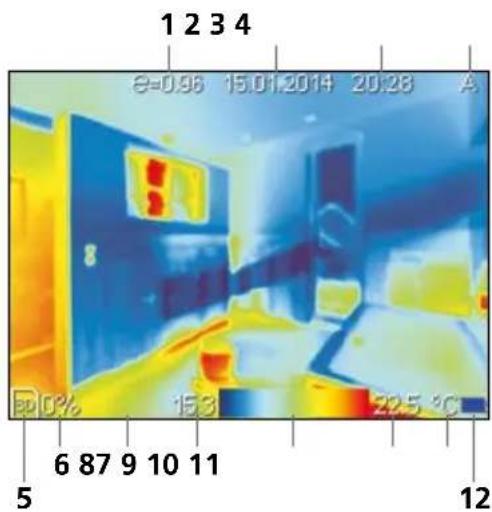

1 Degré d'émission réglé
2 Date
3 Heure
4 Détermination du mode de température (man. / auto.)
5 Carte de mémoire SD insérée
6 Pourcentage de mémoire utilisé sur la carte micro SD

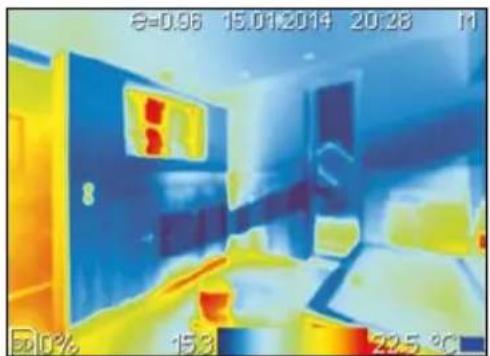

7 Image thermographique
8 Température min.
9 Tableau des couleurs associées aux plages de température
10 Température max.
11 Unité d'affichage de la température
12 Affichage de l'état de charge du pack d'accus

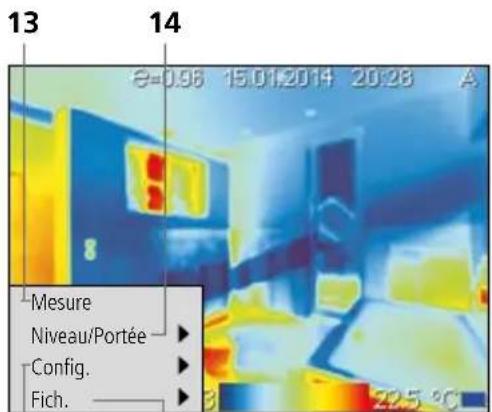

Menu principal
13 Ajout de points, de lignes et de surfaces de mesure
14 Plage de la température automatique / manuelle
15 Réglages généraux et spécifiques à la mesure

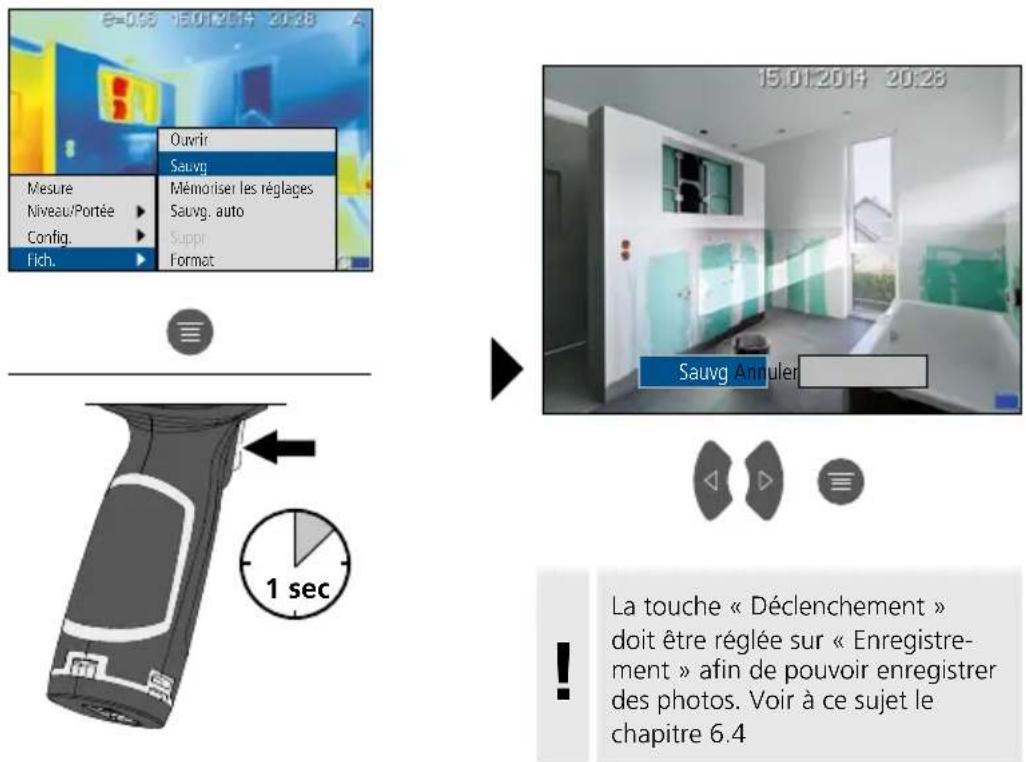

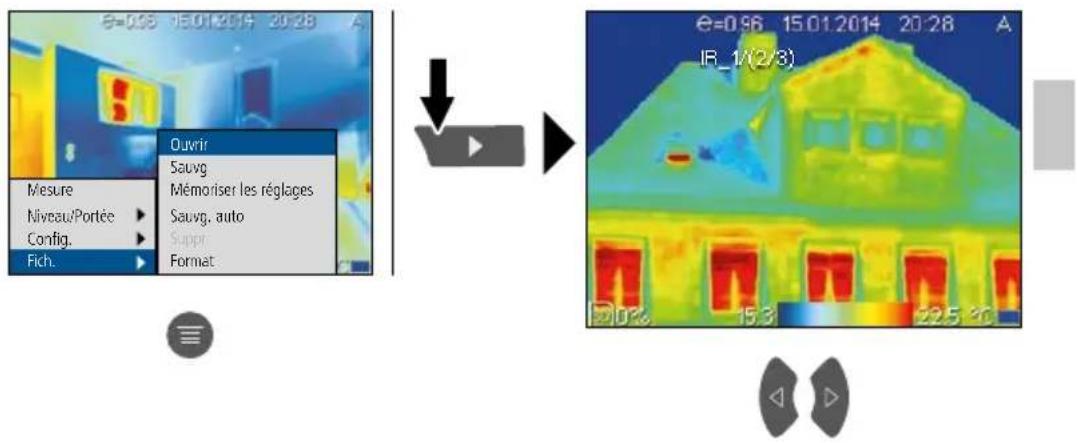

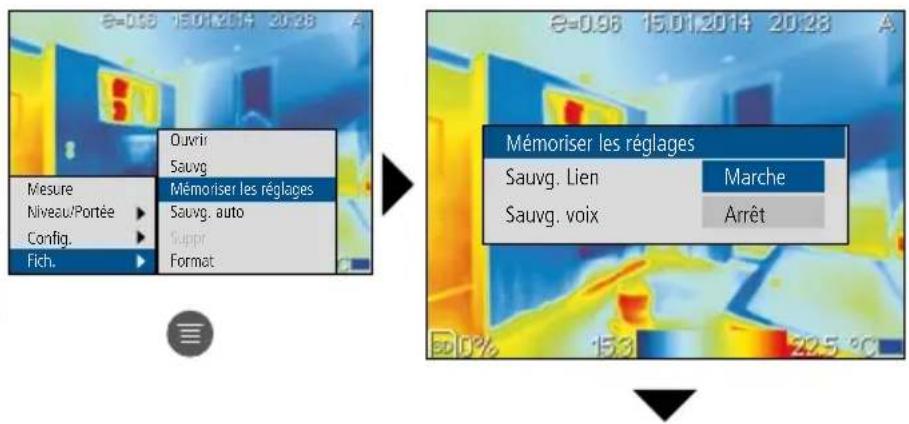

16 Vue d'ensemble des médias

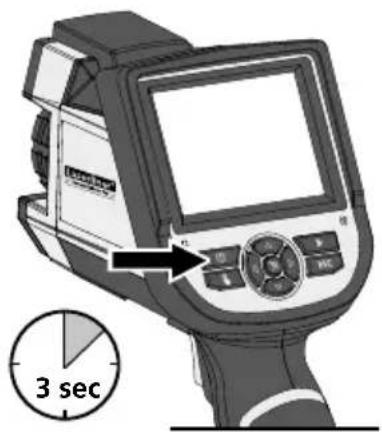

1 MARCHE / ARRÊT

3 Remplacement du pack d'accus Li-ion

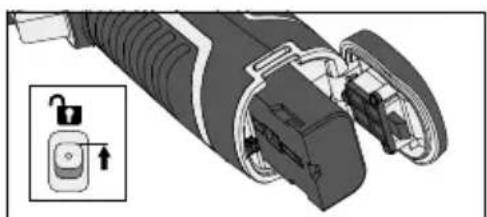

Ouvrez le verrouillage de la poignée pour pouvoir remplacer le pack d'accus Li-ion (voir ill. de droite). Retirez le pack d'accus, introduisez le nouveau pack d'accus, puis refermez le verrouillage.

Veuillez stocker les packs d'accus dans les compartiments correspondants de la mallette lors du transport de la caméra ou si cette dernière n'est pas utilisée pendant une longue durée.

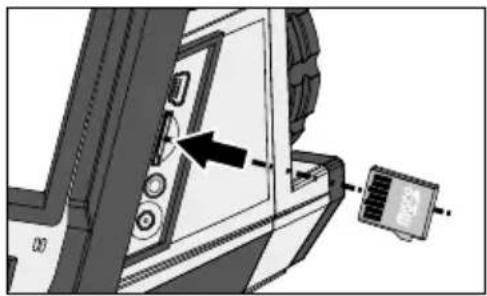

4 Introduction de la micro carte SD

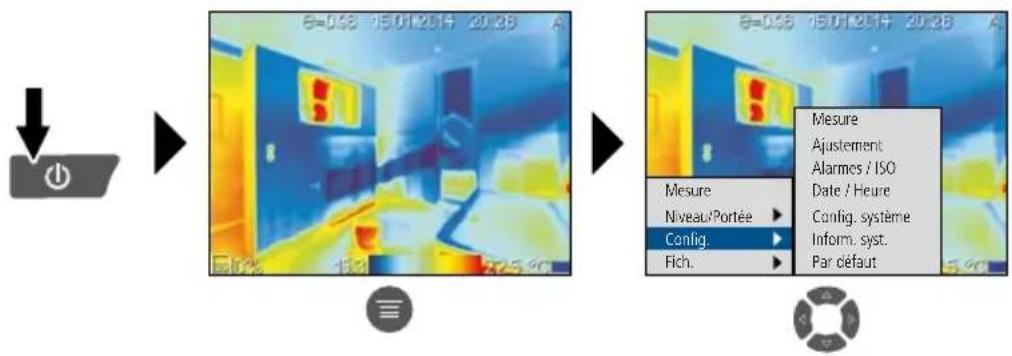

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémorisation.

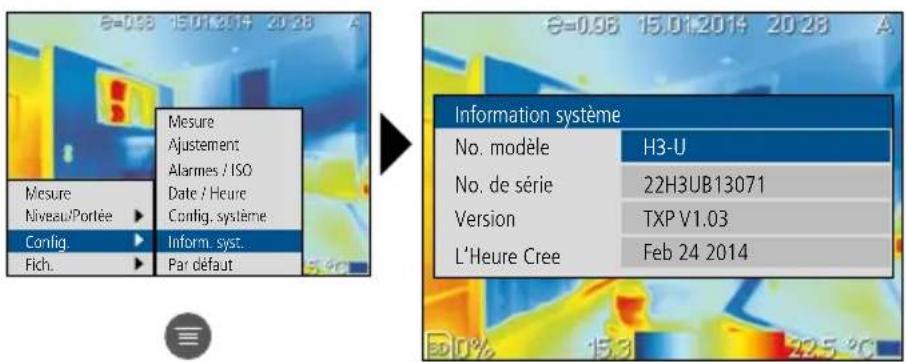

Il est possible de procéder aux réglages généraux et spécifiques à la mesure dans le menu principal. Quatre touches fléchées permettent de commander le menu.


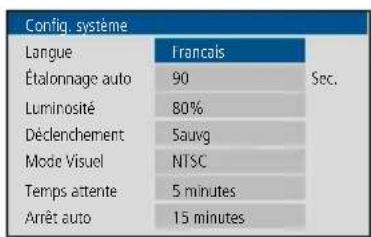

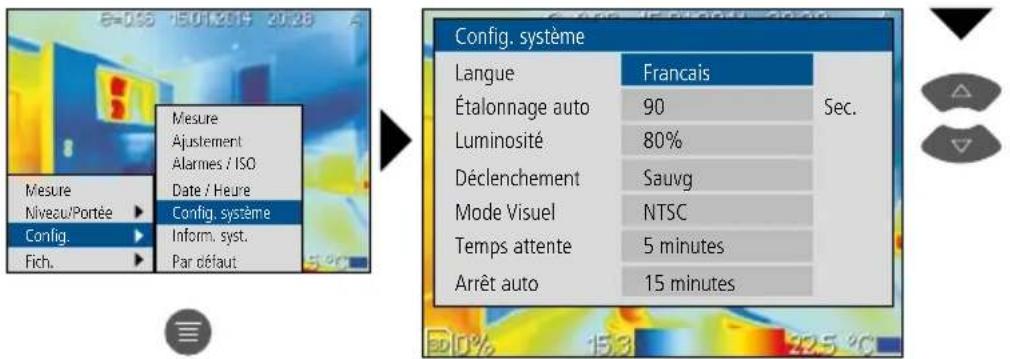

6.0 Réglages généraux : Réglages système


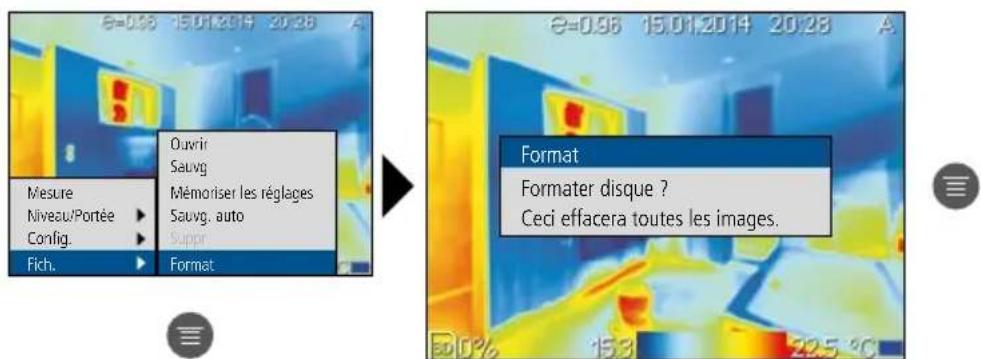

Config. système Langue Étalonnage auto Luminosité Déclenchement Mode Visuel Temps attente Arrêt auto Francais 90 80% Sauvg NTSC 5 minutes 15 minutes6.1 Réglage de la langue du menu DE/GB/FR/ES/IT/PT/RU


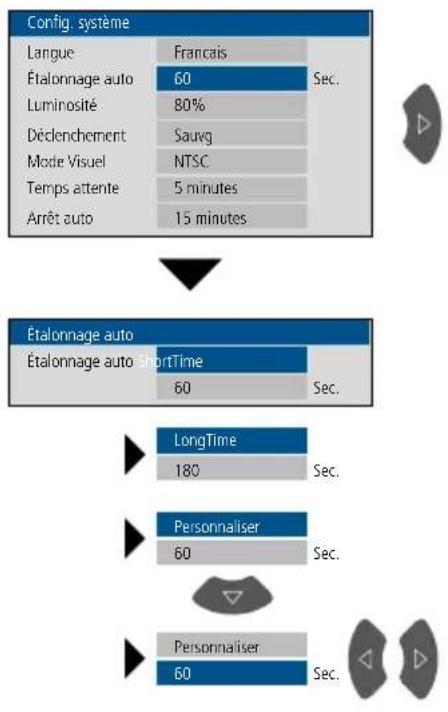

6.2 Autocalibrage

Il suffit d'appuyer longuement sur les touches fléchées pour augmenter ou diminuer la saisie directement de 10 secondes.

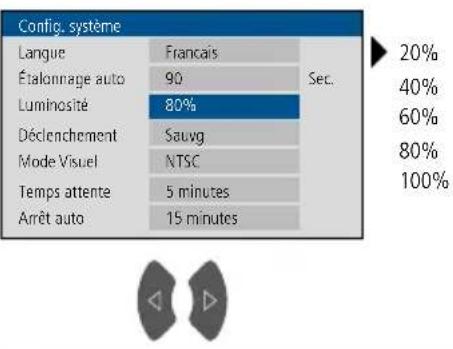

6.3 Luminosité de l'écran


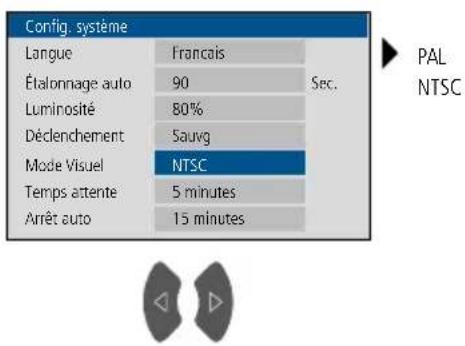

Il est possible d'affecter individuellement les fonctions suivantes à la touche

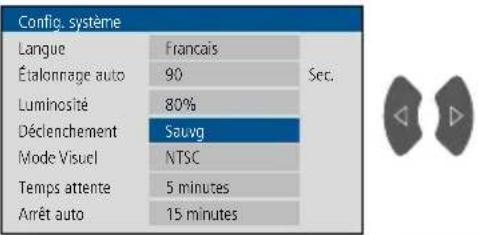

« Déclenchement » :


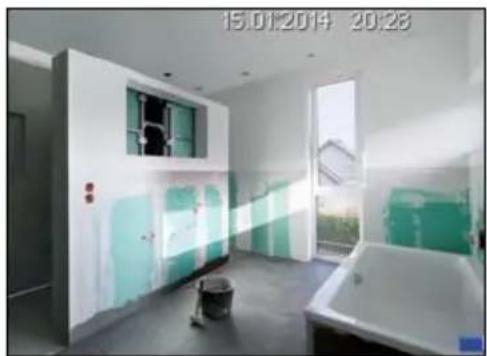

IR/CCD Commutation entre l'image IR et l'image numérique
Laser Activer le laser
Temp. point Ajouter / Supprimer un point
Temp. zone Ajouter / Supprimer une surface
6.5 Mode sortie vidéo Désactivatio


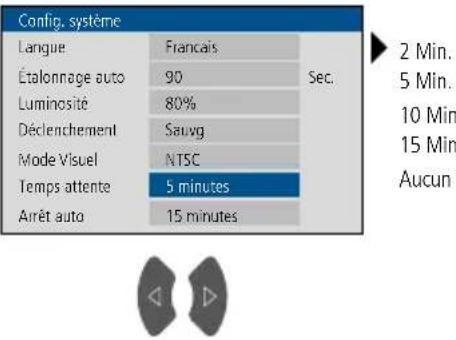

L'écran s'éteint automatiquement dès que la durée d'inactivité réglée est écoulée.


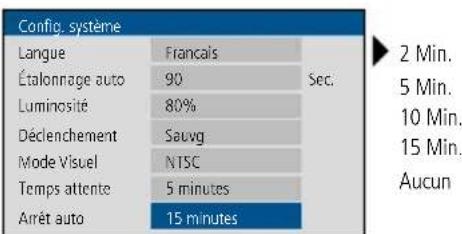

L'appareil s'éteint automatiquement dès que la durée d'inactivité réglée est écoulée.


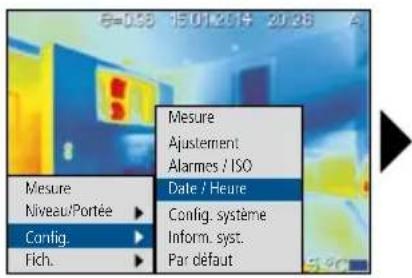

7 Réglages généraux : Date / Heure


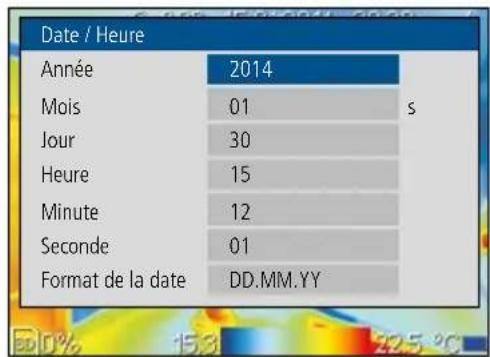

Date / Heure Année 2014 Mois 01 s Jour 30 Heure 15 Minute 12 Seconde 01 Format de la date DD.MM.YY
Sélection
du format
de la date

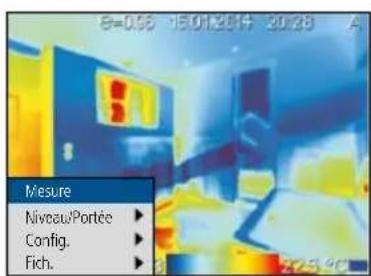

8 Réglages spécifiques à la mesure : Mesure


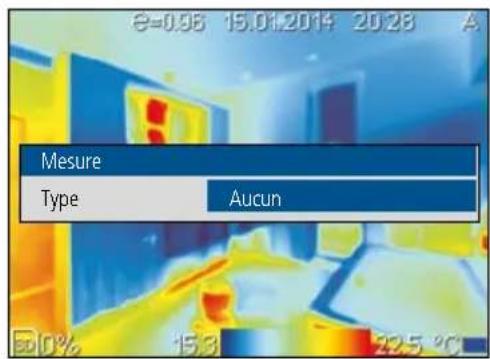

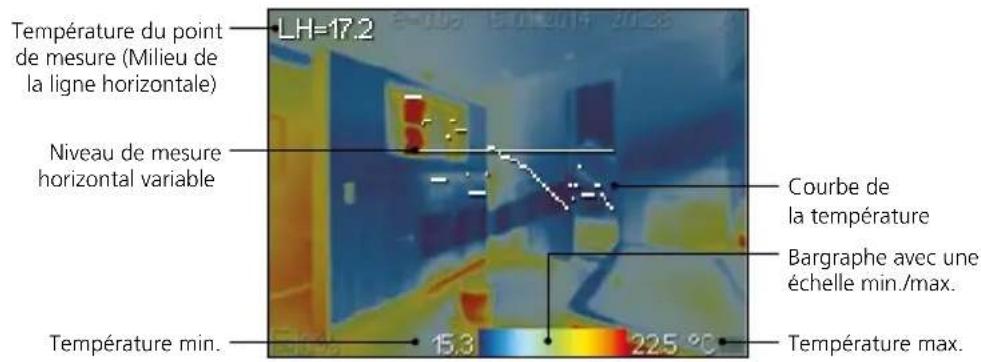

E=0.96 15.01.2014 20:28 A Mesure Type Aucun 0% 15.3 22.5 °C

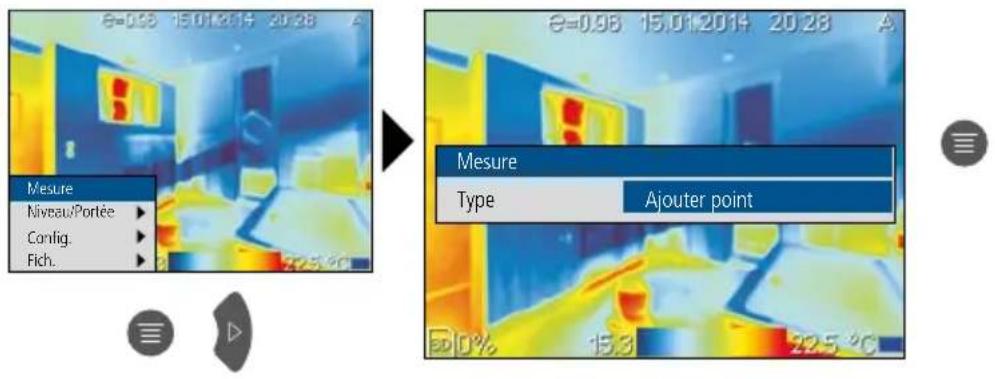

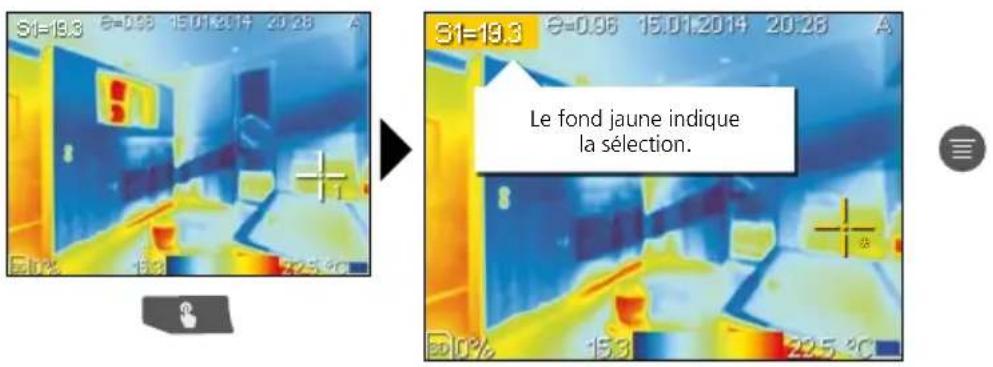

Ajouter des points de mesure

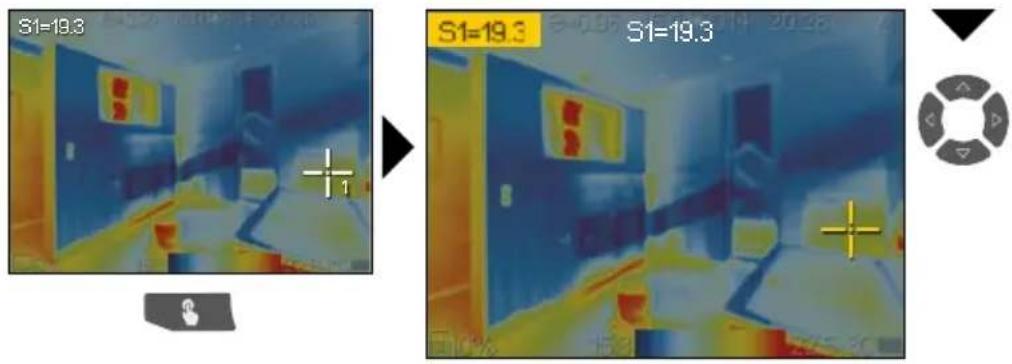

Il est possible d'ajouter deux points de mesure (S1 et S2).

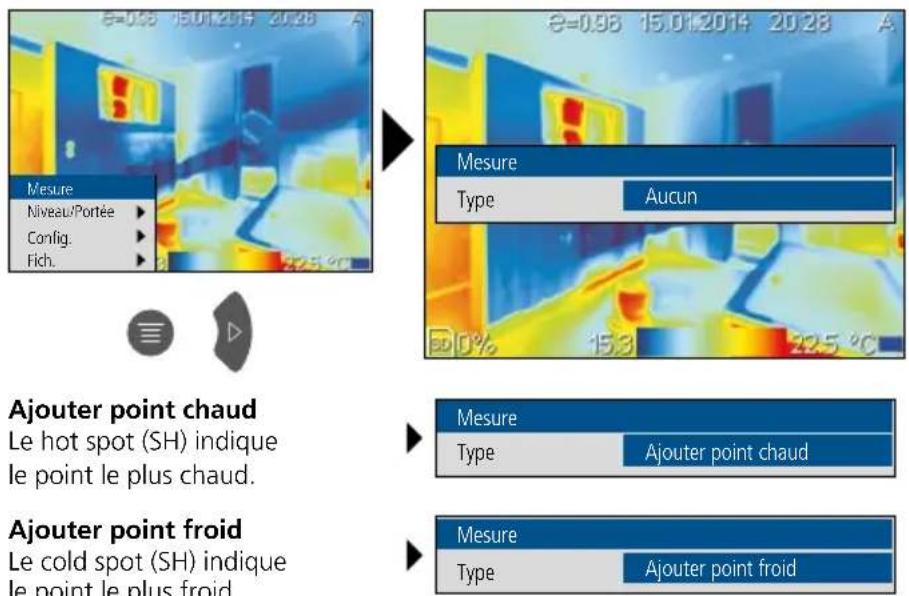

Ajouter point chaud
Le hot spot (SH) indique le point le plus chaud.
Ajouter point froid
Le cold spot (SH) indique le point le plus froid.

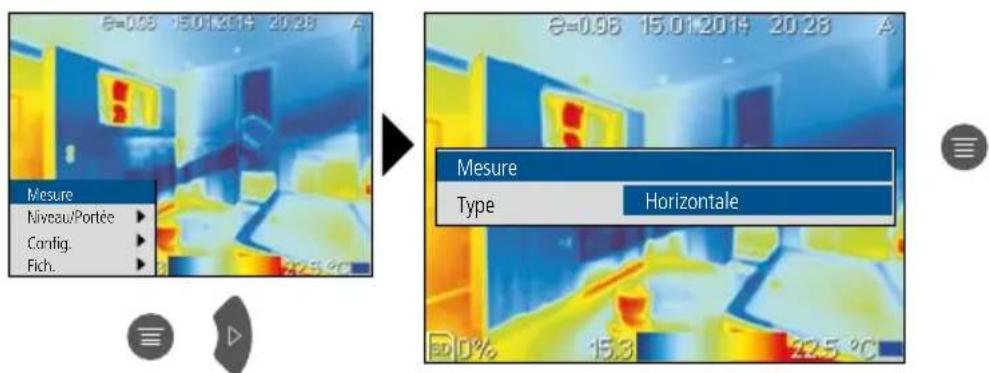

Activation de la mesure

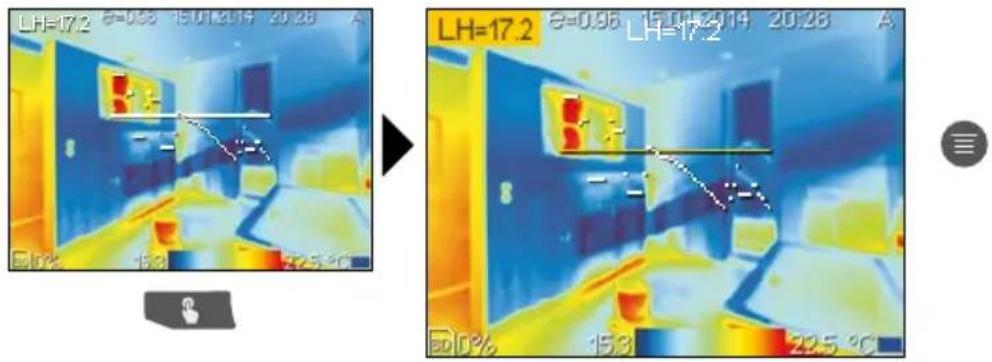

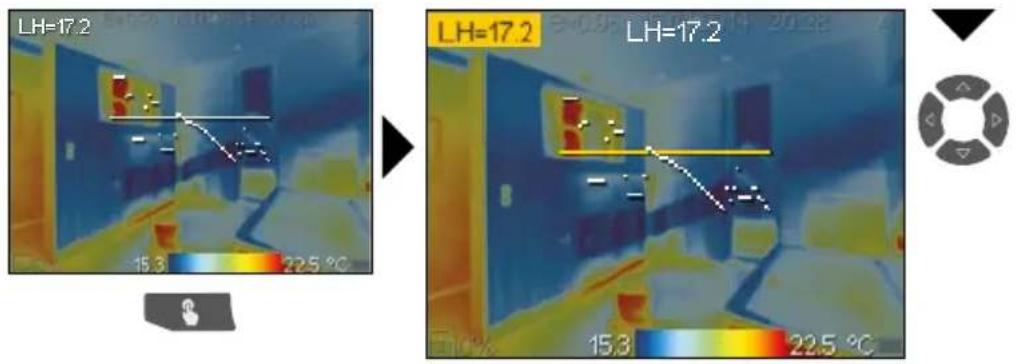

horizontale des lignes (LH)
Activation de la mesure
verticale des lignes (LV)

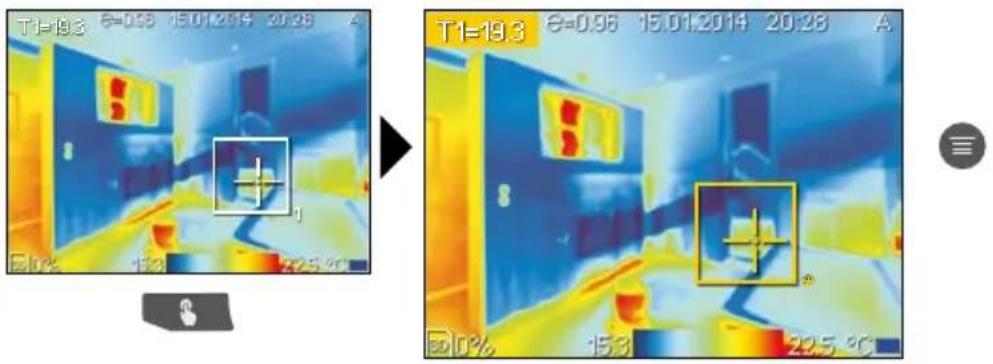

Ajouter des surfaces de mesure
Il est possible d'ajouter trois surfaces de mesure (T1 à T3).
En choisissant le réglage « Aucun », tous les points, les lignes et les surfaces de mesure ajoutés sont supprimés.
Voir à ce sujet les chapitres 16.0, 16.1 et 16.2 jusqu'à 20.0 et 20.1

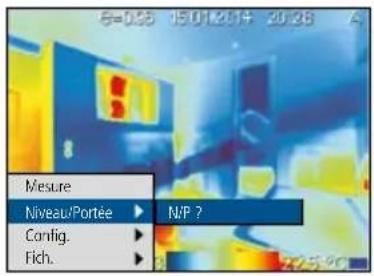

9 Réglages spécifiques à la mesure : Plage de température A / M
Auto?
Plage de température / Réglage automatique (A) Ce réglage permet de régler la plage de température de l'image IR et la répartition du spectre chromatique de l'image infrarouge en résultant. Le spectre chromatique de l'image IR mesurée se modifiant en fonction de la plage de température et de l'échelle des couleurs.

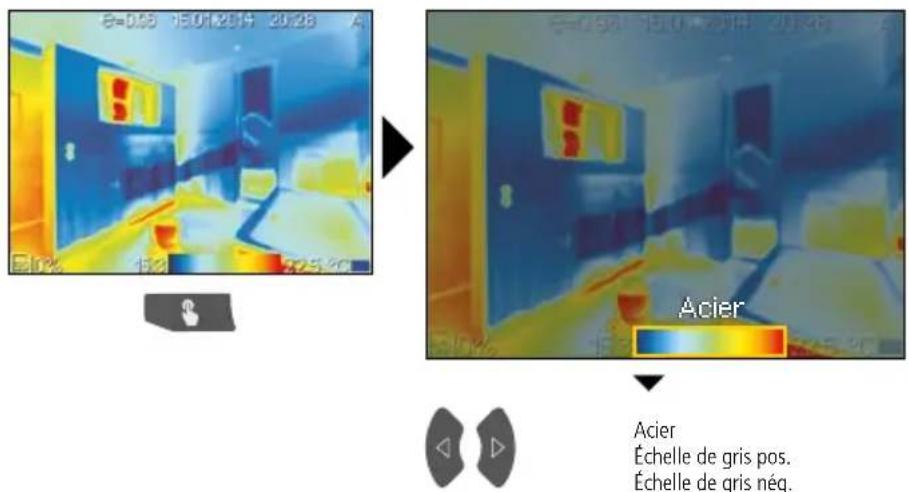

La répartition des couleurs de l'image infrarouge est adaptée au moyen des valeurs min./max. mesurées et de manière dynamique dans le bargraphe.
N/P?

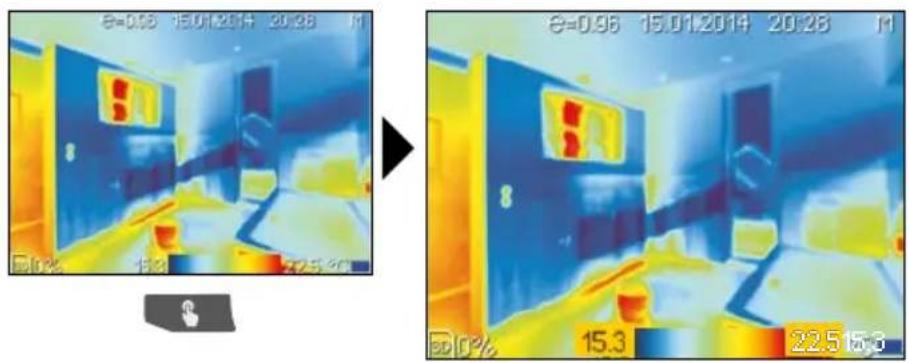

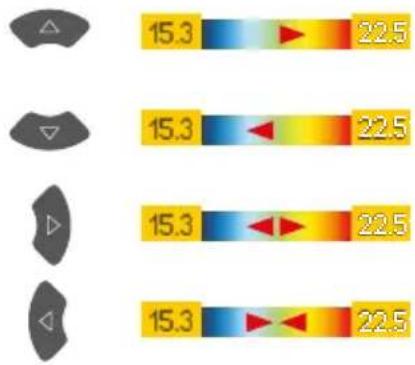

Plage de température / Réglage manuel (M)
Pour le réglage manuel, la plage de température n'est plus réglée automatiquement par les valeurs min./max. mesurées, mais est réglée par les valeurs manuelles. Il est nécessaire de déterminer la plage de température et la marge de température. Voir à ce sujet le chapitre 21

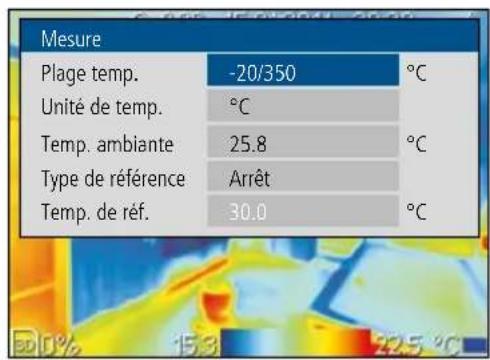

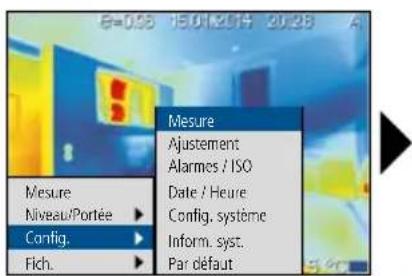

10.0 Réglages spécifiques à la mesure : Réglage de la mesure

température

bar
| Parameter | Value | Temperature (°C) | |---|---|---| | Plage temp. | -20/350 | | | Unité de temp. | | | | Temp. ambiante | 25.8 | | | Type de référence | | | | Temp. de réf. | 30.0 | |
°C (Celsius)
°F (Fahrenheit)
K (Kelvin)

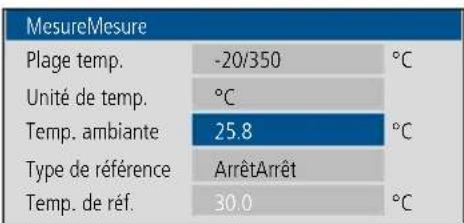

10.2 Température ambianteUnité d'a

bar
MesureMesure | Category | Value | Temperature (°C) | |---|---|---| | Plage temp. | -20/350 | | | Unité de temp. | °C | | | Temp. ambiante | 25.8 | | | Type de référence | ArrêtArrêt | | | Temp. de réf. | 30.0 | |
10.3 Réglage de la température de référence

bar
| Measure | Value | Temperature (°C) | |---|---|---| | Plage temp. | -20/350 | | | Unité de temp. | | | | Temp. ambiante | 25.8 | | | Type de référence | Arrêt | | | Temp. de réf. | 30.0 | |
Temp. de réf.
Point 1
Point 2
Hotspot
Coldspot
Zone 1
Zone 2
Zone 3
Arrêt

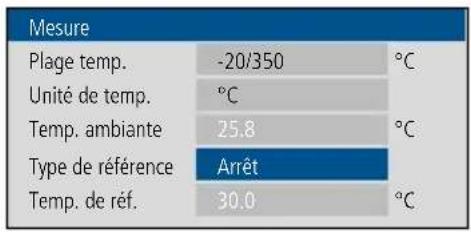

La température de référence permet d'afficher la différence de température entre la température de référence réglée par rapport aux points, aux surfaces et aux lignes de mesure.
Exemple :
R = 30.0^
S1 = 35.9 °C
S1 s'affiche à l'écran avec la température de différence de 5,9 °C.

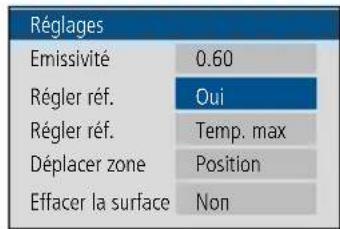

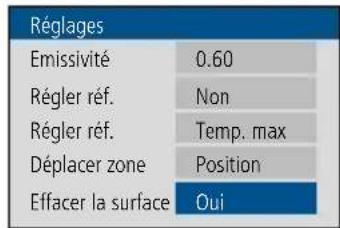

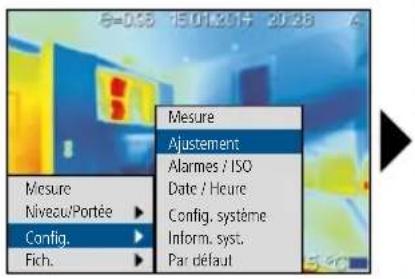

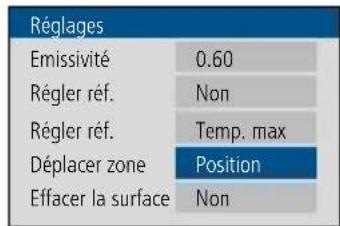

11.0 Réglages spécifiques à la mesure : Réglages
Avant chaque intervention, il convient de vérifier les réglages de mesure pour la mesure infrarouge ou de les régler en fonction de la mesure en question afin de pouvoir garantir une mesure exacte. Il faut en particulier faire attention aux paramètres généraux en rapport avec le degré d'émission, la distance par rapport au bâtiment à mesurer et aux conditions environnantes.

bar

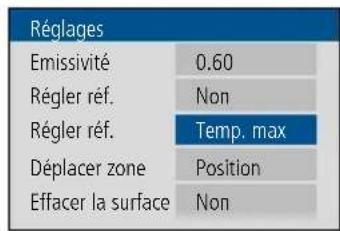

Ajustement | Parameter | Value | | :--- | :--- | | Emissivité | 0.96 | | Personaliser | | | Temp. Corrigée | | | Distance | 2.00 | | Humidite | 60 | | Temp. refletée | Arrêt | | | 30.0 | °C0.0

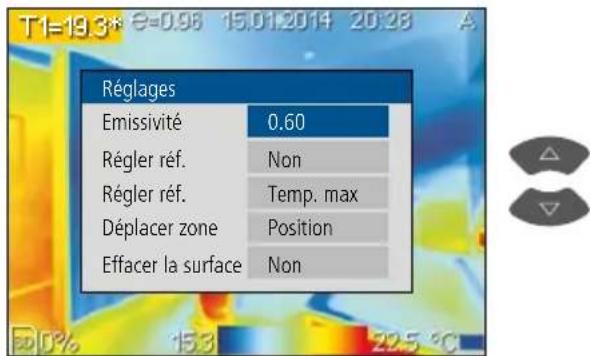

11.1 Degré d'émission
Le degré du rayonnement infrarouge émis par chaque corps en fonction du matériau ou de la surface est déterminé par le degré d'émission (compris entre 0,10 et 1,0). Il est impératif de régler le degré d'émission afin d'obtenir une mesure exacte. En plus des degrés d'émission prescrits, il est également possible de régler un degré d'émission particulier en consultant la liste des matériaux.

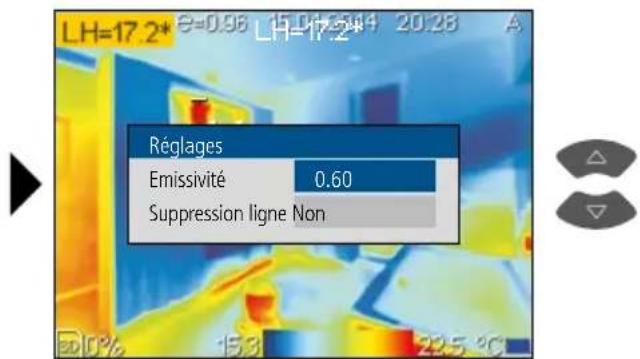

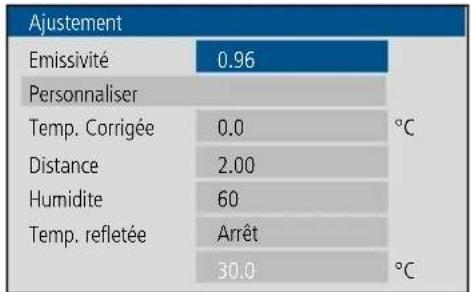

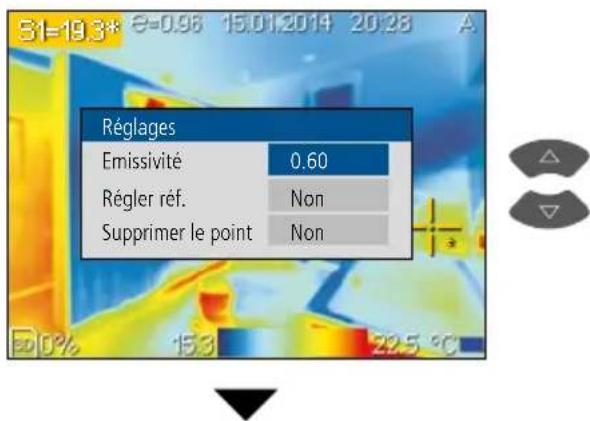

Réglage du degré d'émission individuel

bar
Ajustement | Parameter | Value | Temperature (°C) | | :--- | :--- | :--- | | Emissivité | 0.96 | | | Personaliser | | | | Temp. Corrigée | 0.0 | 30 | | Distance | 2.00 | | | Humidite | 60 | | | Temp. refletée | Arrêt | 30 | | | 30.0 | 30 |

Il suffit d'appuyer longuement sur les touches fléchées pour augmenter ou diminuer la saisie directement de 10 secondes.
Tableau des degrés d'émission (Valeurs indicatives avec tolérances)
| Métaux | |||||
| Acier | Alliage A3003 | Fer, fonte | |||
| roulé à froid | 0,80 | oxydé | 0,20 | oxydé | 0,20 |
| plaque meulée | 0,50 | gratté | 0,20 | Fonte | 0,25 |
| plaque polie | 0,10 | Aluminium | Inconel | ||
| Alliage (8 % de nickel, 18 % de chrome) | 0,35 | oxydé | 0,30 | oxydé | 0,83 |
| galvanisé | 0,28 | poli | 0,05 | électropoli | 0,15 |
| oxydé | 0,80 | Chrome oxyde | 0,81 | Laiton | |
| fortement oxydé | 0,88 | Cuivre | poli | 0,30 | |
| juste laminé | 0,24 | oxydé | 0,72 | oxydé | 0,50 |
| surface rugueuse, lisse | 0,96 | Cuivre oxyde | 0,78 | Platine | |
| rouillé, rouge | 0,69 | Fer | noir | 0,90 | |
| tôle, revêtue de nickel | 0,11 | oxydé | 0,75 | Plomb | |
| tôle, laminée | 0,56 | rouillé | 0,60 | rugueux | 0,40 |
| acier inoxydable | 0,45 | Fer forgé | Zink | ||
| mat | 0,90 | oxidiert | 0,10 | ||
Métalloïdes
| Amiante 0,93 | Coton 0,77 | Matière plastiquetransparentPE, P, PVC | 0,950,94 | ||
| Argile 0,95 | Eau 0,93 | ||||
| Basalte 0,70 | Glacelisseà traces degel importantes | 0,97 | Neige | 0,80 | |
| Béton, crépi, mortier 0,93 | Papiertous les coloris | 0,96 | |||
| Bitume 0,95 | Goudron 0,82 | Papier goudronné | 0,92 | ||
| Boisnon traitéHêtre raboté | 0,880,94 | Graphite 0,75 | Papier peint(papier) clair | 0,89 | |
| Brique rouge 0,93 | Gravillon 0,95 | Peau humaine | 0,98 | ||
| Calcaire arénacé 0,95 | Terre 0,94 | Pierre à chaux | 0,98 | ||
| Caoutchoucdursouple-gris | 0,940,89 | Laine de verre | 0,95 | Plaque de plâtre | 0,95 |
| Laius | 0,93 | Plâtre | 0,88 | ||
| Carbonenon oxydé | 0,85 | Laquenoire materésistante auxtempératures élevéesblanche | 0,97 | Porcelaineblanche brillanteà glacis | 0,730,92 |
| Carborundum 0,90 | Laque pourtransformateurs | 0,920,90 | Pyrite | 0,95 | |
| CéramiqueGrès mat | 0,950,93 | Sable | 0,95 | ||
| Chaux 0,35 | Maçonnerie | 0,94 | Stratifié | 0,90 | |
| Ciment 0,95 | Marbrenoir, matgrisâtre, poli | 0,93 | Tissu 0,95 | ||
| Corps de réfrigérationnoir anodisé | 0,98 | Verre | 0,90 | ||
| Verre de silice 0,93 |
Sélectionner le degré d'émission à partir de la liste des matériaux
| Ajustement | ||
| Emissivité | 0.96 | |
| Personnaliser | ||
| Temp. Corrigée | 0.0 | °C |
| Distance | 2.00 | |
| Humidite | 60 | |
| Temp. refletée | Arrêt | |
| 30.0 | °C | |
11.2 Temp. Corrigée
| Ajustement | ||
| Emissivité | 0.96 | |
| Personnaliser | ||
| Temp. Corrigée | 0.0 | °C |
| Distance | 2.00 | |
| Humidite | 60 | |
| Temp. refletée | Arrêt | |
| 30.0 | °C | |

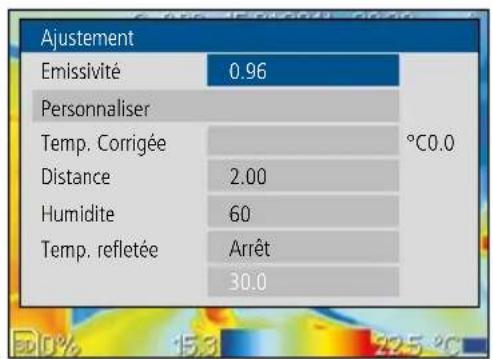

Correction des conditions climatiques environnantes
Avant de procéder à une mesure, il convient d'adapter les réglages spécifiques à la mesure suivants aux conditions climatiques ambiantes. À partir d'une distance de mesure de 10 m, il faut en tout cas tenir compte des influences atmosphériques de l'air.
11.3
| Ajustement | |
| Emissivité | 0.96 |
| Personnaliser | |
| Temp. Corrigée | 0.0 |
| Distance | 2.00 |
| Humidite | 60 |
| Temp. refletée | |
| 30.0 | |
11.4 HumiditeDistance
| Ajustement | ||
| Emissivité | 0.96 | |
| Personnaliser | ||
| Temp. Corrigée | 0.0 | °C |
| Distance | 2.00 | |
| Humidite | 60 | |
| Temp. refletée ArrêtArrêt | 30.0 | °C |
11.5 Temp. refletée
| Ajustement | ||
| 0.96 | ||
| Personnaliser | ||
| Temp. Corrigée | 0.0 | °C |
| Distance | 2.00 | |
| Humidite | 60 | |
| Temp. refletée | Arrêt | °C |
| 30.0 | ||


| Ajustement | ||
| EmissivitéEmissivité | 0.96 | |
| Personnaliser | ||
| Temp. Corrigée | 0.0 | °C |
| Distance | 2.00 | |
| Humidite | 60 | |
| Temp. refletée Marche | ||
| 30.0 | °C | |

Réglage de la température souhaitée
Température réfléchie
En ce qui concerne la mesure infrarouge d'un bâtiment particulier, des rayonnements réfléchis provenant d'autres bâtiments se trouvant à proximité ou l'air ambiant peuvent avoir une influence sur la mesure étant donné qu'il est impossible d'isoler complètement le bâtiment à mesurer. La température réfléchie permet de compenser les rayonnements étrangers. En règle générale, la température réfléchie correspond à la température ambiante. Si, toutefois, des bâtiments plus importants ayant une différence de température nettement divergente (env. >20 °C) se trouvaient à proximité de la surface de mesure, il faut alors tenir compte de leur influence sur la surface de mesure. Il faut alors procéder comme suit :
- Réglez le degré d'émission sur 1.0

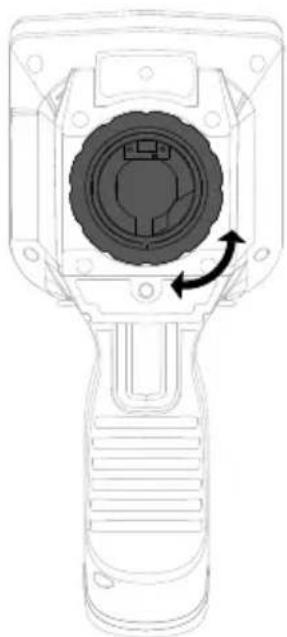

- Réglez le foyer sur „flou“ (Voir à ce sujet le chapitre 25)
- Orientez la caméra dans le sens inverse du bâtiment de mesure proprement dit
- Calculez la température moyenne
- Réglez la température moyenne comme température réfléchie
12.0 Réglages spécifiques à la mesure : Alarmes / ISO
Un signal sonore d'alarme signale si la plage de température réglée est dépassée ou n'est pas atteinte ou si le point de rosée est atteint. Le point de rosée est calculé automatiquement.

Un point de mesure, une surface de mesure ou une ligne verticale ou horizontale est nécessaire pour pouvoir utiliser la fonction d'alarme.
Alarmes / ISO
| Alarme Temp. | Arrêt | |
| Type d'alarme | High | |
| Rég. temp. alarme | 50.0 | °C |
| Couleur d'alarme | Auto (Aucun) | |
| Couleur d'isotherme | Arrêt | |
| Temp. isotherme | 50.0 | °C |
| Largeur d'isotherme | 1.0 | °C |


Alarmes / ISO
| Alarme Temp. | Marche | |
| Type d'alarme | High | |
| Rég. temp. alarme | 50.0 | °C |
| Couleur d'alarme | Auto (Aucune) | |
| Couleur d'isotherme | Arrêt | |
| Temp. isotherme | 50.0 | °C |
| Largeur d'isotherme | 1.0 | °C |

Type d'alarme
| High Température maximale dépassée |
| Low Température minimale pas atteinte |
| DP Point de rosée atteint |
Alarme pour la température
Réglage de la limite de température
| Alarmes / ISO | |
| Alarme Temp. | Marche |
| Type d'alarme | High |
| Rég. temp. alarme | 50.0 |
| Couleur d'alarme | Auto (Aucune) |
Alarmes / ISO
| Alarme Temp. | Marche |
| Type d'alarme | High |
| Rég. temp. alarme | 50.0 |
| Couleur d'alarme | Auto (Aucune) |
Couleur d'alarme
| Auto (Arrêt) | Orange | Grise |
| Noire | Jaune | Pourpre |
| Blanche | Verte | |
| Rouge | Bleue |
Alarmes / ISO
| Alarme Temp. | Marche |
| Type d'alarme | High |
| Rég. temp. alarme | 50.0 |
| Couleur d'alarme | Auto (Aucun) |

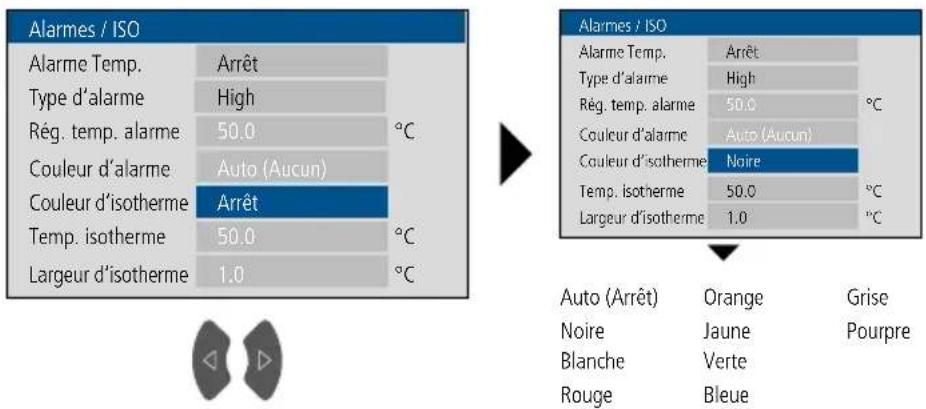

12.2 Fonctions des isothermes
La fonction des isothermes permet d'afficher les plages de température définissables avec la même représentation des couleurs, comme avec un filtre. Il est ainsi possible de rendre visible des plages de température particulièrement importantes. La fonction des isothermes est réglable via des paramètres définis en fonction de la mesure à effectuer. Les paramètres de réglage sont identiques à une „Fonction si alors“. Si la condition réglée est satisfaite, la plage de température s'affiche en conséquence.
e=0.98 15:01:2014 20:28 A Measure Ajustement Alarmes / ISO Date / Heure Config. système Inform. syst. Fich. Par défaut Réinitialiser Charger défaut ? 0% 15.3 22.5 °C! Tous les réglages sont perdus.
15 Sélection des objets à mesurer
La touche c « Sélectionner objets dans l'image » permet de sélectionner les points de mesure, les champs de mesure et la surface de mesure ajoutés l'un(e) après l'autre ainsi que le graphique par barres et les températures min./max.. La zone sélectionnée apparaît sur fond jaune et peut être adaptée en appuyant sur la touche g « Menu principal ».


La sélection est automatiquement supprimée après une courte période.
16.0 Activer/Désactiver les points de mesure
Il est possible de fixer simultanément jusqu'à deux points de mesure auxquels on peut leur attribuer les propriétés suivantes (température max., température min., positionnement manuel) ainsi que les paramètres spécifiques à la mesure.
En choisissant le réglage « Aucun », tous les points, les lignes et les surfaces de mesure ajoutés sont supprimés.
16.1 Points de mesure / Paramètres
Régler la valeur d'émission pour le point 1 (S1). Voir également le chapitre 11.1

Si des valeurs particulières sont fixées pour les points, les lignes ou les surfaces de mesure, un symbole* s'affiche à la valeur de mesure.
Régler réf.
La température du point 1 (S1) indique la température de référence (R). Voir également le chapitre 10.2
Supprimer le point
Le point est supprimé.
16.2 Points de mesure / Positionnement du point de mesure manuel
Les points de mesure hot spot et cold spot correspondent à la fonction et à la commande des points de mesure (voir les chapitres 16.0, 16.1 et 16.2) et doivent être utilisés de la même manière.
La mesure horizontale des lignes détermine la température du bâtiment le long d'une ligne horizontale s'affichant à l'écran qui met graphiquement en évidence surtout les différences de température minimes en les représentant par une courbe qui ne différencie pas suffisamment les nuances de couleur de l'image IR.
18.1 Mesure horizontale des lignes / Répartition
Le centre horizontal est sur la 120e ligne (l'écran est composé de 240 lignes). Le bargraphe définit les limites de la plage de température min./max. réglée (voir le chapitre 14.4). Même les plus petites variations de la température sont visibles dans les limites de cette plage de la température au moyen de la courbe dynamique de la température, en particulier également en cas de différentiation insuffisante via les couleurs de l'image IR. La mites de la température min./max. indiquée dans le bargraphe courbe de la température ne varie que dans les limites de la température min./max. indiquée dans le bargraphe.
Réglage de la valeur d'émission pour la ligne horizontale (HL). Voir également le chapitre 11.1
La ligne est supprimée.
La mesure verticale des lignes correspond à la fonction et à la commande de la mesure des lignes horizontale (voir le chapitre 18 et suivants) et doit être utilisée de la même manière.
20.0 Activer/Désactiver la mesure de la surface
Il est possible de fixer simultanément jusqu'à trois surfaces de mesure auxquelles on peut attribuer les propriétés suivantes (température max., température min., température moyenne) ainsi que les paramètres spécifiques à la mesure.
20.1 Mesure de la surface / Paramètres
Régler la valeur d'émission pour la surface 1 (T1). Voir également le chapitre 11.1

Si des valeurs particulières sont fixées pour les points, les lignes ou les surfaces de mesure, un symbole* s'affiche à la valeur de mesure.
Régler réf.
La température de la surface 1 (T1) indique la température de référence (R). Voir également le chapitre 10.2
Régler réf.
| Temp. max température maximale dans la surface de mesure | |
| Temp. min température minimale dans la surface de mesure | |
| Temp. moyenne | température moyenne dans la surface de mesure |
Déplacer zone
| Position Il est possible de déplacer la position en utilisant les touches fléchées |
| Taille Il est possible de modifier la taille du champ en utilisant les touches fléchées |
Effacer la surface
La surface est supprimée.
21 Gamme de température manuelle
Pour le réglage manuel, la plage de température n'est plus réglée automatiquement par les valeurs min./max. mesurées, mais est réglée par les valeurs manuelles. Mettez automatique / manuelle, voir le chapitre 9
Les valeurs min./max. (niveau) sont diminuées en même temps.
La plage de la température min./max. (fourchette) augmente.
La plage de la température min./max. (fourchette) baisse.

bar
| Category | Value | |---|---| | Top Left | 15.3 | | Top Right | 22.5 | | Bottom Left | 15.3 | | Bottom Right | 22.5 | | Bottom Right | 15.3 |22 Gamme des couleurs de l'image IR
Vous avez le choix entre plusieurs gammes de couleurs standard pour représenter les températures infrarouges saisies. En fonction de la gamme sélectionnée, les températures mesurées dans la zone actuelle de l'image sont ajustées et s'affichent dans l'espace de couleur correspondant. Le bargraphe des températures min./max. de l'ensemble de l'image sert de référence pour l'assignation des températures/couleurs.
Échelle de gris pos.
Échelle de gris nég.
Ambre
Métal chaud
Métal froid
Arc-en-ciel - vt/rg
Arc-en-ciel - bl/rg
Arc-en-ciel - nr/blc
H.C. - bl/jn
H.C. - vt/blc

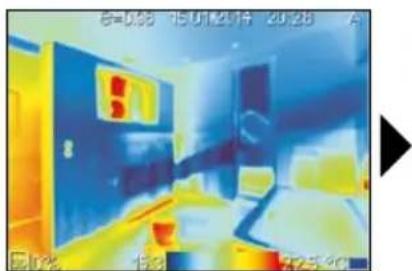

23 Modes d'images
Vous disposez de 2 modes d'images différents.

Image IR Photo numérique

Il est possible de zoomer la vue (grossissement 2 fois).

25 Foyer de la caméra
En plus des réglages de base sur l'appareil de mesure, le foyer de la caméra et la fonction „obturateur“ (calibrage de la photo) sont des composantes permettant d'obtenir un résultat thermographique adapté. Il faut régler le mieux possible la mise au point sur le bâtiment si bien que la silhouette et les contours soient nettement reconnaissables à l'écran.

26.0 Vue d'ensemble des médias / Mode de lecture
La vue d'ensemble des médias permet de sélectionner toutes les données images enregistrées avec la caméra thermographique. Il est possible de sélectionner la vue d'ensemble des médias soit via le menu, soit via la touche directe. Appuyez sur la touche directe „ESC“ afin de quitter la vue d'ensemble des médias.
La touche « Déclenchement » permet de réaliser des photos de toutes les situations de mesure existantes à des fins de documentation ultérieure.


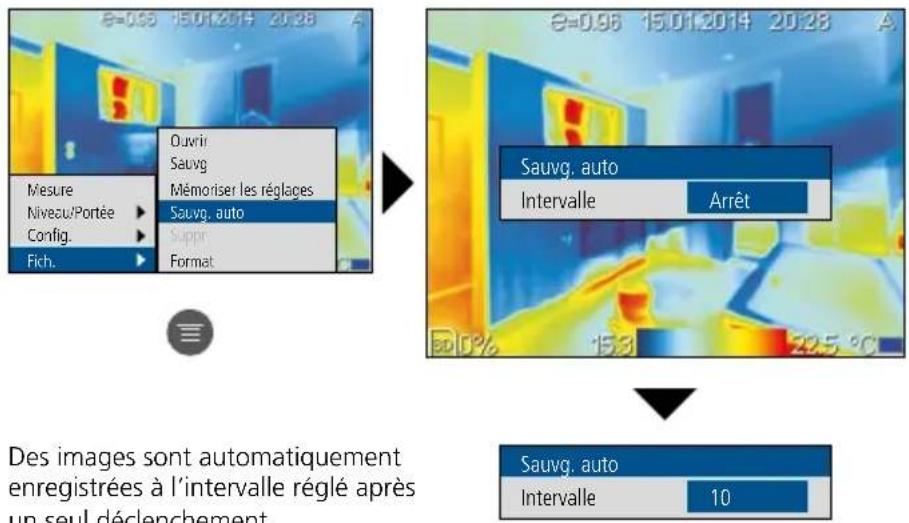

En activant la fonction „Enregistrer le lien“, une image numérique de la situation de mesure est enregistrée en même temps dans le cas d'une image IR.


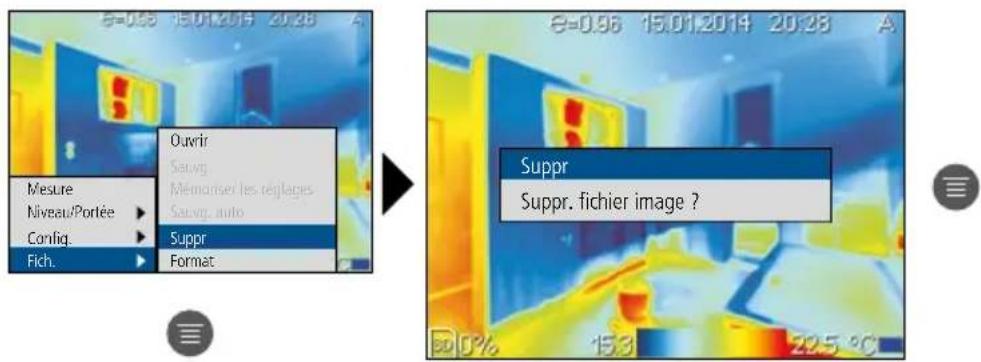

26.5 Effacer les enregistrements
Il est seulement possible de supprimer les images dans le mode de lecture. Voir à ce sujet le chapitre 26.0
Il suffit d'appuyer sur la touche « ESC » pour interrompre l'opération.
26.6 Formater la carte SD
Il suffit d'appuyer sur la touche « ESC » pour interrompre l'opération.
27 Laser de visée
Le laser de visée facilite les mesures spécifiques à un domaine grâce à une visée simple. Dans le menu, il est possible d'attribuer le laser cible à la touche « Déclenchement ».
28 Connexion USB
Le logiciel fourni sur le CD permet de transférer les données enregistrées (sur le PC et de les utiliser pour un traitement ou une documentation ultérieur(e). Introduisez le CD fourni avec l'instrument dans le lecteur de CD et suivez les instructions d'installation. Démarrez l'application après une installation réussie. Branchez une extrémité du câble USB fourni avec l'instrument sur le port USB mini de l'instrument et l'autre extrémité sur un port USB libre de votre ordinateur.
Consultez la fonction Aide qui vous donne une description détaillée des fonctions pour savoir comment utiliser le logiciel.

Il n'est pas nécessaire d'installer des pilotes. Le logiciel fonctionne sous Windows XP / 7 et 8.

29 Remarques relatives à la maintenance
- Effectuez ces opérations à un endroit propre, sans poussières ni eau
- Éteignez la caméra puis retirez le pack d'accus
- Mettez l'appareil à la terre afin de vous protéger des charges statiques
- Ne touchez pas la lentille de l'objectif
- Le droit à la garantie expire en cas d'utilisation de l'appareil non conforme à la destination prévue.
| Données techniques Sous réserve de modifications techniques. 01.14 | |
| Capteur IR résolution de 160 x 120 pixel; microbolomètre non refroidi 8-14 μm | |
| Optique IR Objectif interchangeable en germaniumChamp de vision 25° x 19° (FOV),Résolution spatiale 2,73 mrad (IFOV)mise au point manuelle, 0,4 m min. | |
| Sensibilité thermique 0,1 °C, 100 mK NETD | |
| Précision ± 2°C ou ± 2% de la valeur mesurée | |
| Plage de mesure -20 °C ... 350 °C | |
| Écran Écran couleur tactile TFT de 3,5 pouces | |
| Modes d'images infrarouge, numérique | |
| Fonction image zoom numérique 1-2x, | |
| Caméra numérique Résolution : 640 x 480 pixels | |
| Format Format JPEG, max, 640 x 480 pixel | |
| Fonction de mémorisation carte micro SD jusqu'à 16 GB | |
| Laser de visée Laser de classe 2, < 1 mW, 635-650 nm | |
| Connexions USB, micro SD, vidéo | |
| Degré de protection IP54, test de chute 2 m,impact 25 g (IEC60068-2-29)vibration 2 g (IEC60068-2-6) | |
| Alimentation électrique / Temps de charge / Durée de fonctionnement | Pack d'accu Li-ion 7,4V / 2,0Ah / env. 7 heures /env. 3 heures en fonction de l'accu |
| Dimensions 298 mm x 104 mm x 149 mm | |
| Poids 1,1 kg (piles incluses) | |
Consignes générales de sécurité
Attention : Ne pas regarder directement le rayon! Le laser ne doit pas être mis à la portée des enfants! Ne pas l'appareil sur des personnes sauf si nécessaire.

Ne pas regarder dans
le faisceau
Appareil à laser de classe 2
< 1 mW · 635-650 nm
EN 60825-1:2007-10
Réglementation UE et élimination des déchets
L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.
Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).
Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
2 Carica del pacco batterie al litio-ioni
