ERi 312x50 - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de visée
Marque	Leica
Modèle	ERi 312x50
Grossissement	3x - 12x
Diamètre de l'objectif	50 mm
Pupille de sortie	14.9 - 4.1 mm
Champ de vision (à 100 m)	3.2 - 11.5 m
Parallaxe	Réglée à 100 m
Distance de la pupille de sortie	100 mm
Compensation dioptrique	-4 à +3 dpt
Réglage (1 clic)	1 cm à 100 m
Diamètre du tube médian	30 mm
Filetage pour filtre	M52 x 0,75
Étanchéité	Jusqu'à 4 m
Éclairage du réticule	Point lumineux, 9 niveaux de luminosité, arrêt automatique à ±70°
Matériau du boîtier	Aluminium à haute résistance
Longueur	346 mm
Poids (sans/avec rail)	620 g / 660 g
Couche anti-reflet	Aqua Dura™
Facteur de transmission	≥ 90%
Alimentation	1 pile CR2032 (non fournie)
Fonctions principales	Réticule à point lumineux, réglages hauteur et latéral, compensation dioptrique, modification du grossissement
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon humide puis peau de chamois ; ne pas utiliser d'alcool ni de produits chimiques ; ne pas démonter
Pièces détachées et réparabilité	Contactez le service après-vente Leica pour capuchons, joints et autres pièces
Service après-vente	Leica Camera AG, [phone], [e-mail]

FOIRE AUX QUESTIONS - ERi 312x50 LEICA

Quel type de pile utilise la lunette Leica ERi 312x50 et comment l'installer ?

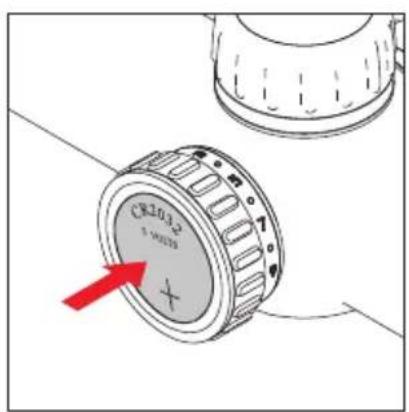

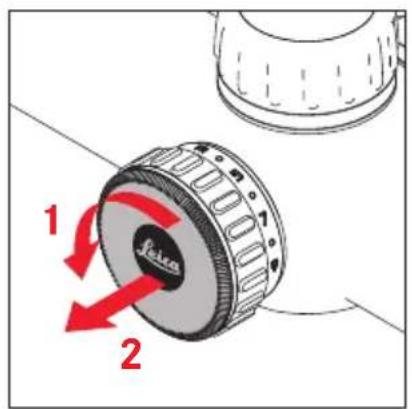

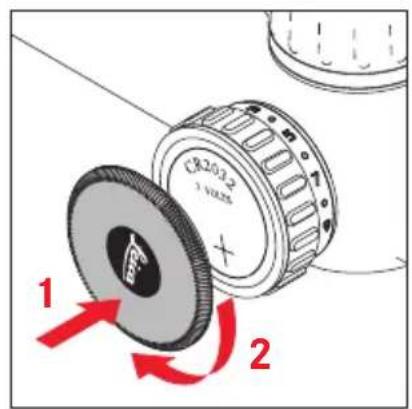

Elle utilise une pile CR2032. Pour l'installer, dévissez le capuchon du compartiment à pile et insérez la pile en respectant la polarité.

Comment régler la compensation dioptrique sur la lunette Leica ERi 312x50 ?

Tournez l'oeillère (1a) jusqu'à obtenir une netteté optimale du réticule. Pour un réglage précis, dirigez la lunette vers un fond clair, tournez d'abord complètement vers la droite (signe moins) puis revenez vers la gauche (signe plus) jusqu'à netteté parfaite.

Comment modifier le grossissement sur la lunette Leica ERi 312x50 ?

Tournez la bague de réglage (4) : vers la droite pour réduire le grossissement, vers la gauche pour l'augmenter. L'ergot (4a) facilite l'orientation dans l'obscurité.

Comment régler la hauteur et le latéral (dérive) ?

Dévissez les capuchons de protection, puis tournez les molettes : pour la hauteur (5), sens inverse des aiguilles si impact haut, sens horaire si impact bas. Pour le latéral (6), sens inverse si impact droite, sens horaire si impact gauche. Un clic correspond à 1 cm à 100 m.

Comment réinitialiser les échelles des tourelles ?

Après réglage, desserrez la vis de fixation avec un tournevis cruciforme (PH 00) tout en maintenant la molette, tournez l'échelle pour placer le zéro en face du point d'index, puis resserrez la vis.

Comment allumer et régler la luminosité du réticule ?

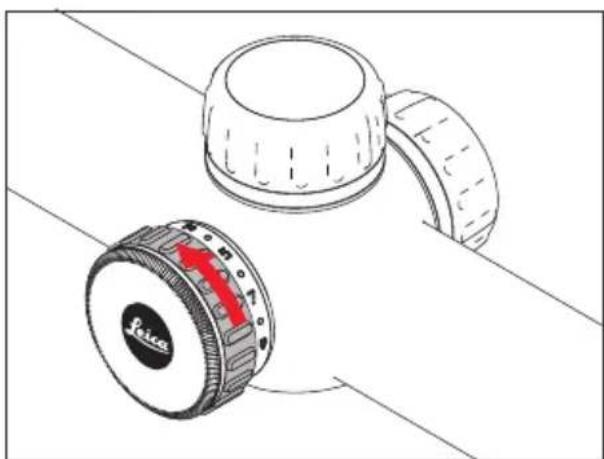

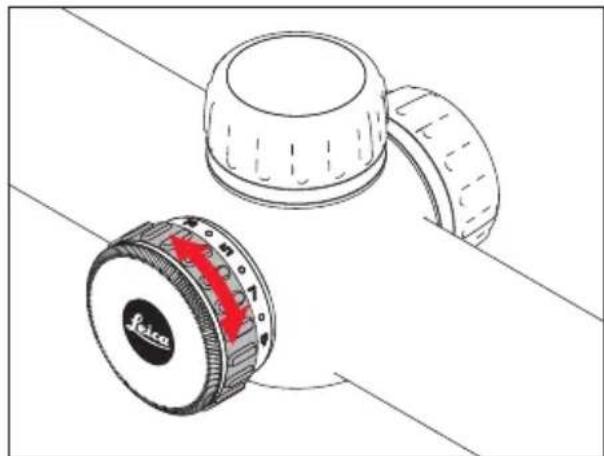

Utilisez la bague de réglage (7) pour activer/désactiver l'éclairage et régler la luminosité en 9 niveaux. L'arrêt automatique se produit à ±70° de l'angle de tir.

Comment nettoyer les lentilles de la lunette ?

Enlevez d'abord les grosses particules avec un pinceau doux ou en soufflant. Pour les saletés tenaces (empreintes), utilisez un chiffon humide puis une peau de chamois propre ou un chiffon non pelucheux. Évitez l'alcool et tout produit chimique.

Que faire en cas de choc ou de problème technique ?

Protégez la lunette des chocs non liés au tir. Ne tentez jamais de démonter la lunette ; les réparations sont réservées aux ateliers agréés. Contactez le service après-vente Leica.

Où trouver des pièces de rechange ?

Contactez le service après-vente Leica ([e-mail]) ou votre représentant national Leica. Les pièces disponibles incluent capuchons, joints et capuchons de protection.

Quels sont les précautions de stockage ?

Rangez la lunette dans un endroit sec, frais et bien aéré, surtout en climat humide, pour éviter les moisissures.
