MANUALE UTENTE ERi 312x50 LEICA

Denominazione dei componenti U2
Materialie in dotazione.. U2
Prefazione. 41
Inserimento della batteria 42
Montaggio 43
Correzione diottrica 43
Regolazione in altezza e laterale 44
"Azzeramento" della Scala graduata della torretta. 45
Modifica dell'ingrandimento 45
Regolazione del reticolo luminoso 46
Cura e manutenzione 47
Ricambi 48
Dati tecnici 49
Leica Infoservice 50
Servizio di assistenza Leica 50

prefazlone

Gentile CLIENTE, in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica unite a un'estrema affidabilità e a una lunga durata di vita. Le auguriamo di ottener il massimo piacere e le migliori soddisfazioni con il suo nuovo cannocchiale da puntamento Leica. Il cannocchiale da puntamento Leica è dotato di un'ottica eccezionale e di un reticolo a punto luminoso. Questo fornisce un'imagine luminosa e chiaraanche in circostanze o condizioni di luce difficili, consentendo sempre una centratura sicura e un colpo altrattanto sicuro. Il suo utilizzo è inoltre semplice e funzionale. Per poter sfruttare pienamente tutte le possibilità che Le offre questo cannocchiale da puntamento ad alte prestazioni, Le consigliamo di leggere attendamente le istruzioni prima dell'uso.

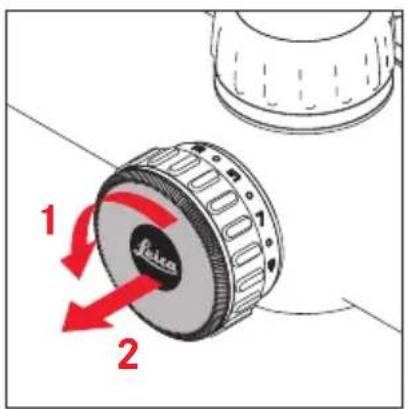

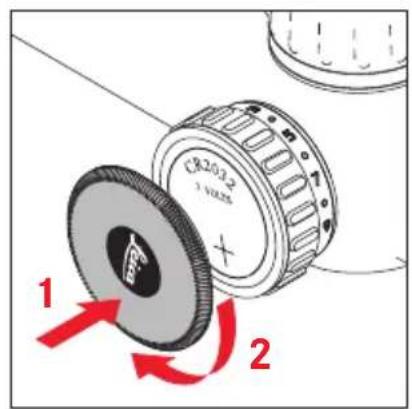

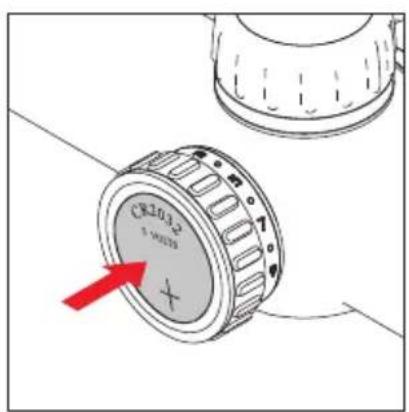

InserlMento Della Batterla

Montaggio

Per ottenere una posizione del punto d'impatto stabile, innanzitutto è fondamentale montare correttamente il cannocchiale da puntamento sull'arma. Nel commercio specializzato sono disponibili una grande quantità di pezzi di montaggio diversi.

Per il montaggio consiglio di utilizzato esclusivamente componenti di noti produttori che soddisfino gli elevati requisiti qualitativi dei cannocchiali da puntoamento Leica.

Il montaggio può essere eseguitoanche personalmente, prestando la massima attenzione nell'allineare i pezzi alla applicare troppa forza. Leica consiglia tuttavia di far eseguire il montaggio da un lavoratorio specializzato.

correzlone Dlottrlca

Con la correzione diottrica il cannocchiale da punctamento Leica viene regolato in base all'acuità visiva dell'utente. Girare la conchiglia (1a) dell'oculare (1) in modo da poter visualizzare il reticolo con la nitidezza ottimale. Per una regolazione il più precisa possibile consigliamo

• di puntare il cannocchiale su uno sfondo bianco e neutro e
• di girare dapprima la consortia complemente verso destra (in direzione del segno meno, videere il punto indicatore 2), per po tornare indietro in direzione del segno più e individuareosi lamigliore messa a fuoco del reticolo.
• Questa procedura tiene conta della capacità di adattamento dell'occhio alle diverse situazioni e assicura quindi una regolazione ottimale.

regolazione In altezza e laterale

In caso di scostamenti nella posizione del punto d'impatto occorre procedere alla regolazione del reticolo rispetto all'arma. Questo avviene sulle due torrette di regolazione, 5 per l'altezza, 6 per la regolazione laterale, e per entrambe nello stesso modo. Svitare dapprima il coperchio di chiusura (5.a/6.a) in senso antiorario. Una volta rimioso il coperchio si possono vedere la rotella zigrinata 5.b/6.b, la relativa Scala 5.c/6.c e il punto indicatore corrispondente 5.d/6.d. Le rotelle zigrinate offrono una regolazione molto fine, un clic corrisponde a 1cm su 100m. Se la posizione del punto d'impatto è alta, sarebbe necessario corregerla verso il basso. La rotella zigrinata 5.b dovrà quando essere ruotata in senso antiorario, nelle per una correzione verso l'alto in caso di posizione del punto d'impatto Bassa dovrè essere ruotata in senso orario.

Allo stesso modo occorre procedere per la regolazione laterale: se la posizione del punto d'impatto è spostata versuso destra sare necessario correggerla versuso sinistra. La rotella zigrinata 6.b dovrà quando essere ruotata in senso antiorario, nelle per una correzione versuso destra in caso di posizione del punto d'impatto a sinistra dovrè essere ruotata in senso orario.

"azzeraMento" Della scalagraDuata Della torretta

(stessa procedura per entrambé le torrette)
Procedere dapprima come descririto nel capitolo precedente.

Quindi

1. allentare la vite di arresto con un cacciavite a stella (Gr. PH 00) e

2.mantenere la rotella zigrinata 5b / 6b nella rispettiva posizione, ruotando contemporaneamente la Scala 5c / 6c in modo da allineare lo zero al punto significatore 5d / 6d
3. Questa impostazione viene infine bloccata serrando nuovamente la vite di arresto.

Dopo aver eseguito esta operazione su entrambe le ghiere graduate, sare sempre possibile tornare all'impostazione base della distance di tiro ripristinando le posizioni 0, alla che sua necessario annotare qualcosa.

MoDIflca Dell'IngranDIMento

Ruotando la ghiera 4. si regola l'ingrandimento - versus destra per ridurre l'ingrandimento e versus sinistra per aumento lo. La comma 4.a facilita l'orientamento nell'oscurità: se punta versusl'alto significaca che è impostato I'ingrandimento medio, ad es.nel caso del Leica ER 3-12 x 50 il fattore 6x.

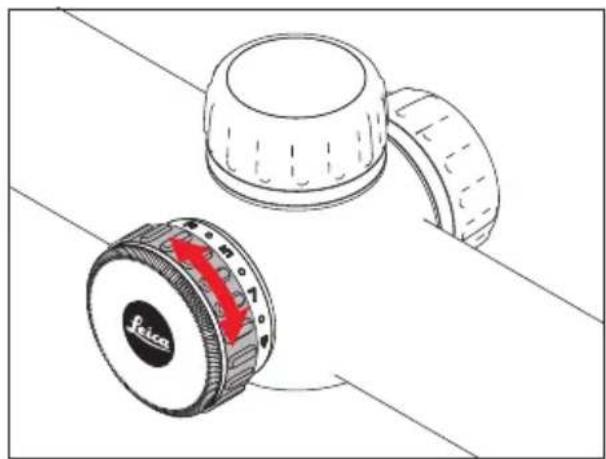

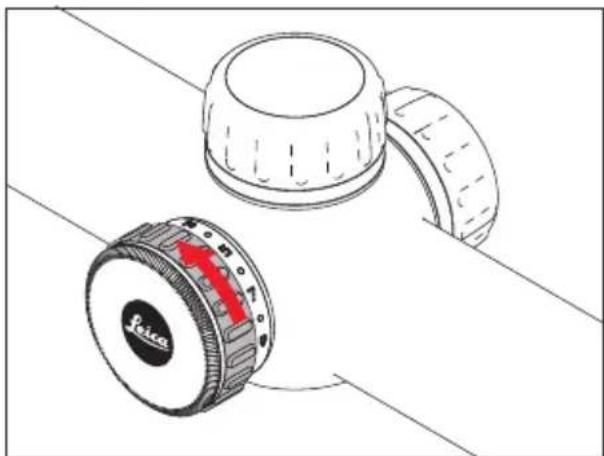

regolazione Del reticolo luMlnoso

L'illuminazione del reticolo si attiva o disattiva con la ghiera (7):

Con la stessa ghiera è possibile regolare la luminosità del punto luminoso in 9 livelli, per evitare disturbi durante il puntamento in condizioni di luce ambiente diverse:

CURA E MANUTENZIONE

Il cannocchiale da puntoamento Leica non richiede particolare cure. Eliminare lo sporco più grossolano, come ad es. la sabbia, con un pennello naturale o soffiarlo via. Rimuovere impronte digitali o altre macchie sulle lenti dell'obiettivo e dell'oculare prima con un panno di cotone inumidito, poi asciugare con cautela utilizzato un panno morbido e pulito di pelle o cotone (Consigliamo di utilizzato Leica Anti Fog Solution).

Important:

• Fare attenuation a proteggere il cannocchi- ale da puntoamento da colpi non causati dall'arma.
• Anche quando si strofinano le superfici molto sporche delle lenti, evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, ma può essere danneggiato alla sabbia o dai cristalli di sale.
• Pulire il corpo solo con un panno di pelle umido. L'utilizzo di panni asciutti potrebbe causare cariche statiche.
  Non impiegare alcol o altre soluzioni chimiche per pulire l'ottica o il corpo dell'apparecchio.

• Oltre alla denominazione del tipo, su ogni cannocchiale da puntamento Leica è indicato un codice di fabbricazione "personale". Per sicurezza annotare il codice sulla documentazione.

• Non cercare di smontare l'apparecchio. Le riparazioni possono essere eseguite solo da lavoratori autorizzati.

• Conservare il cannocchiale da puntoamento in un luogo fresco, asciutto e ben areato, in particolare evitando luoghi umidi dove si possono formare funghi.

rlcaMBI

Per ordinare eventuali ricambi per il cannocchiale Leica, come ad es. coperchi a vite, guarnizioni o coperchi di chiusura, rivolgersi al nostro servizio di assistenza (per gli indirizzi vedere a pag. 50) o al rappresentante Leica del proprio paese (per gli indirizzi vedere il Certificato di Garanzia).

DATI TECHNICI

LEICAERi2,5-10x42LEICAERi3-12x50

Ingrandimento	2,5-10x 3-12
Diametro obiettivo	42mm 50mm
Pupilla di uscita	14,9-4,2mm 14,9-4,1mm
Campo visivo a max./min.Ingrandimento (m/100m)	3,9/14,5m 3,2-11,5m
Parallasse	100m
Distanza longitudinale tra le pupilsi di uscita	100mm
Trattamento	Aqua Dura™
Grado di trasmissione	TD/TN ≥ 90%
Correzione diottrica (dpt.)	-4/+3
Regolazione 1/4	1cm per cliç / 100m
Diametro tubo centrale	30mm
Filettatura, lato obiettivo	M46x0,75mm M52 x 0,75
Tenuta stagna	fino a 4m
Illuminazione reticolo	Punto luminoso, adatto alla luce crepuscolare grazie alla regolazione della luminosità in 9 livelli, disattivazione automatica a ± 70° di inclinazione del cannocchiale da puntoamento
Materialde del corpo	Alluminio ad alta resistenza
Lunghezza	325mm 346mm
Peso	480/520g¹	620/660g¹

1 senza/con guida

Ielca Infoservice

Il Leica Info service risponde alle domande sulle tecniche applicative relative al programma Leica per iscritto, Telefonicamente, via fax o per posta elettronica:

Leica Camera AG

servizio DI assistenza lelca

Per la manutenzione dell'attrezzatura Leica e in caso di guasti rivolgersi al reparto Customer

Care di Leica Camera AG o al Servizio

Riparazioni di un rappresentante Leica del proprio paese (per l'elenco degli indirizzi videere il Certificato di Garanzia).

Leica Camera AG

Customer Care
