Type de produit	Actionneur électrique pour volets, rideaux et persiennes
Marque	Gewiss
Modèle	GW12797
Dimensions (approx.)	2 modules Chorus (largeur 36 mm, hauteur 90 mm, profondeur 64 mm)
Poids (approx.)	150 g
Alimentation	Bus KNX, 29 V CC SELV
Consommation bus	8 mA max
Nombre de canaux	1 canal
Type de sortie	2 relais NO (8 A, 250 V~) pour montée et descente, interverrouillés
Courant max par sortie	6 A pour moteurs (selon EN60669-2-1), 8 A pour charge résistive
Fonctions principales	Commande montée/descente/arrêt, réglage lamelles, position relative, scénarios (8), commandes prioritaires, alarmes, blocage, informations d'état
Éléments de commande	1 touche de programmation adresse physique, 2 boutons de commande locale
Affichage	1 LED rouge (programmation), 2 LED vertes (état sorties), 2 LED ambre (localisation nocturne)
Configuration	Logiciel ETS
Connexion bus	Borne à fiche 2 broches ∅ 1 mm
Connexions électriques	Bornes à vis, section max. 4 mm²
Température de fonctionnement	-5 à +45 °C
Température de stockage	-25 à +70 °C
Humidité relative	93% max (sans condensation)
Indice de protection	IP20
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon sec et doux.
Sécurité	Installation par personnel qualifié conformément aux normes en vigueur et au Manuel Technique KNX.
Pièces détachées et réparabilité	Appareil non réparable par l'utilisateur. Aucune pièce détachée disponible.
Normes	Directives 2006/95/CE, 2004/108/CE, EN50428, EN50090-2-2, certification KNX

FOIRE AUX QUESTIONS - GW12797 Gewiss

Comment installer l'actionneur GW12797 ?

L'installation doit être effectuée par du personnel qualifié. Insérez le dispositif dans un support Chorus en veillant à ce que les boutons de commande locale soient à gauche. Fixez la plaque de finition. Respectez une distance minimale de 4 mm entre le bus et les lignes 230 V.

Quelle est l'alimentation de l'actionneur ?

L'actionneur est alimenté par le bus KNX en 29 V CC SELV. Il consomme au maximum 8 mA sur le bus.

Quels types de charges peut-il commander ?

Il peut commander des moteurs et motoréducteurs de volets, rideaux et persiennes, avec un courant maximal de 6 A (selon EN60669-2-1), ainsi que des charges résistives jusqu'à 8 A.

Comment configurer l'actionneur ?

La configuration s'effectue avec le logiciel ETS. Utilisez la touche de programmation pour attribuer l'adresse physique. Les paramètres détaillés sont décrits dans le Manuel Technique.

Que signifient les LED sur le boîtier ?

La LED rouge indique la programmation de l'adresse physique. Les deux LED vertes signalent l'état des sorties (montée/descente en cours). Les deux LED ambre servent à la localisation nocturne.

Peut-on utiliser l'actionneur sans bus KNX ?

Non, l'actionneur nécessite le bus KNX pour son alimentation et sa communication. Les boutons locaux permettent une commande manuelle, mais la configuration et les fonctions avancées nécessitent le bus.

Comment remettre à zéro l'actionneur ?

Il n'y a pas de fonction de remise à zéro spécifique. Vous pouvez reprogrammer l'adresse physique avec la touche de programmation ou reparamétrer via ETS.

Quelle est la durée de vie des relais ?

La notice ne spécifie pas la durée de vie des relais. En utilisation normale, elle est généralement de plusieurs dizaines de milliers de cycles. Pour une charge moteur, respectez le courant maximal de 6 A.

Peut-on connecter plusieurs actionneurs ensemble ?

Oui, plusieurs actionneurs peuvent être connectés sur le même bus KNX. Chacun nécessite une adresse physique unique configurée via ETS.

Que faire si l'actionneur ne répond plus ?

Vérifiez d'abord la connexion au bus KNX et l'alimentation. Assurez-vous que l'adresse physique est correcte. Si le problème persiste, contactez un installateur qualifié.

MODE D'EMPLOI GW12797 Gewiss

DONNEES TECHNIQUES 25

DESCRIPTION GENERALE

L'Actionneur de commande moteur 1 canal 6 A KNX permet de commander le mouvement de volets, rideaux et persiennes motorisés. Les 2 relais de sortie, un pour la montée et l'autre pour la descente, sont interverrouillés pour éviter d'endommager le moteur connecté.

Les commandes de mouvement peuvent arriver de dispositifs de commande ou de capteurs du système de Building Automation, grâce au bus KNX, ou bien être engendrées localement grâce aux deux boutons frontaux.

L'actionneur est alimenté par la ligne bus et est équipé de 4 LED frontales : 2 LED vertes pour signaler que le mouvement du volet est en cours (montée / descente), et 2 LED ambre pour la localisation nocturne.

Fonctions

L'actionneur est configuré avec le logiciel ETS pour réaliser les fonctions énumérées ci-après.

Fonctions de commande :

• gestion du mouvement montée / descente / arrêt
• réglage des lamelles
• commande de mouvement en position relative (0%-100%)
• réglage automatique de la position des lamelles

Scénarios :

• enregistrement en mémoire et activation de 8 scénarios (valeur 0-63)
• activation / désactivation de la mémorisation des scénarios par bus

Commandes prioritaires :

- paramétrisation de la position à la fin du forçage

Commande de blocage :

- paramétrisation de la position à la fin du blocage

Alarmes :

- gestion de la position d'alarme (jusqu'à 3 capteurs), et monitorage périodique des objets d'entrée

Informations d'état :

• envoi sur bus paramétrable
• signalisation du dernier mouvement exécuté
• signalisation de la position (0%-100%)

Autres fonctions :

- paramétrisation du comportement sortie à la chute / au rétablissement de la tension sur bus

DESCRIPTION GENERALE

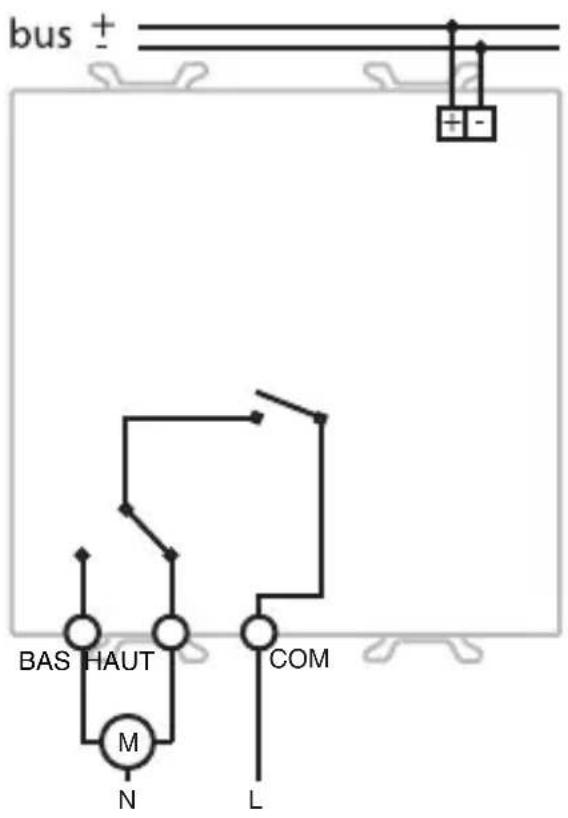

Schéma des connexions

bus + BAS HAUT M N L COM

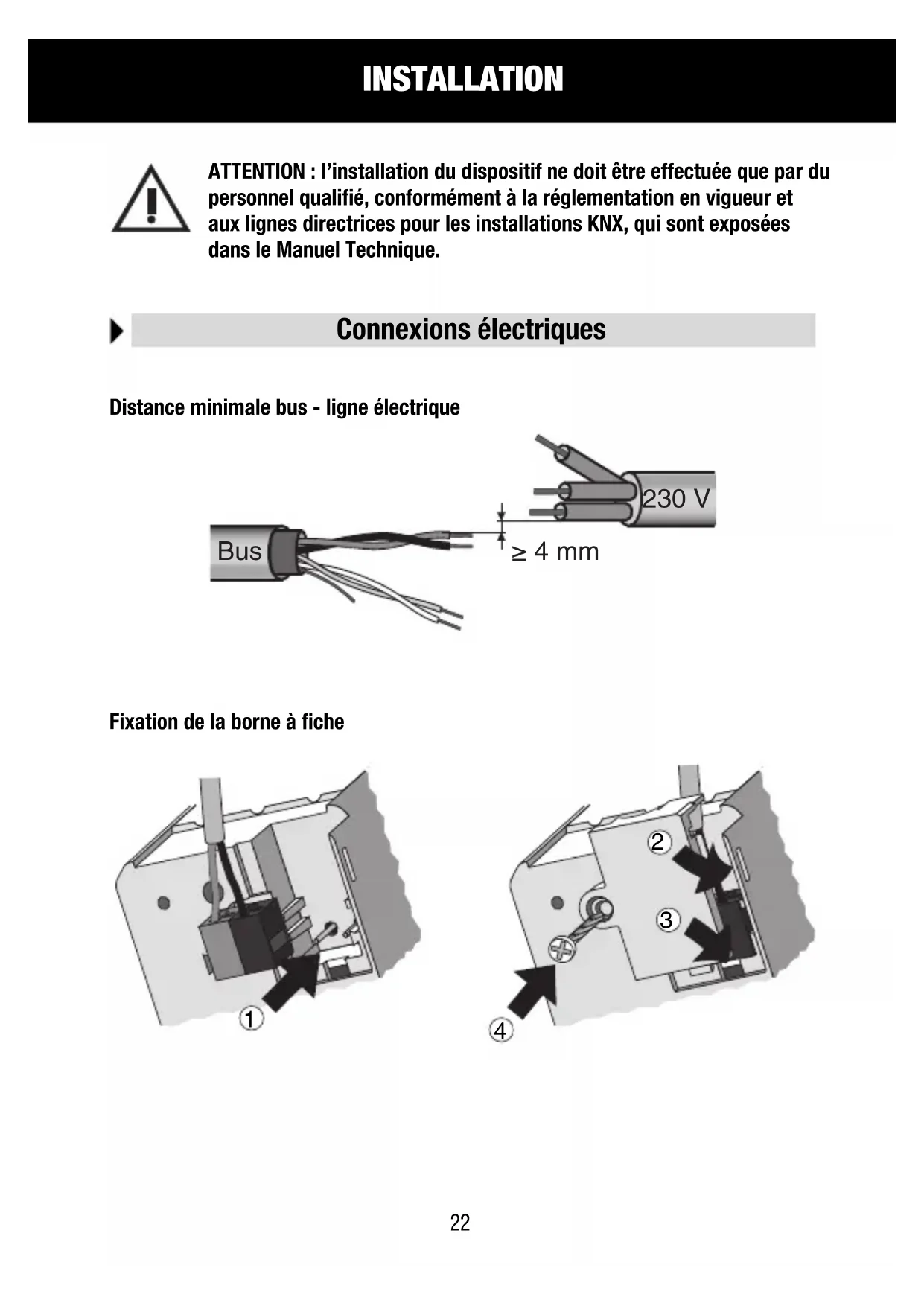

INSTALLATION

ATTENTION : l'installation du dispositif ne doit être effectuée que par du personnel qualifié, conformément à la réglementation en vigueur et aux lignes directrices pour les installations KNX, qui sont exposées dans le Manuel Technique.

Connexions électriques

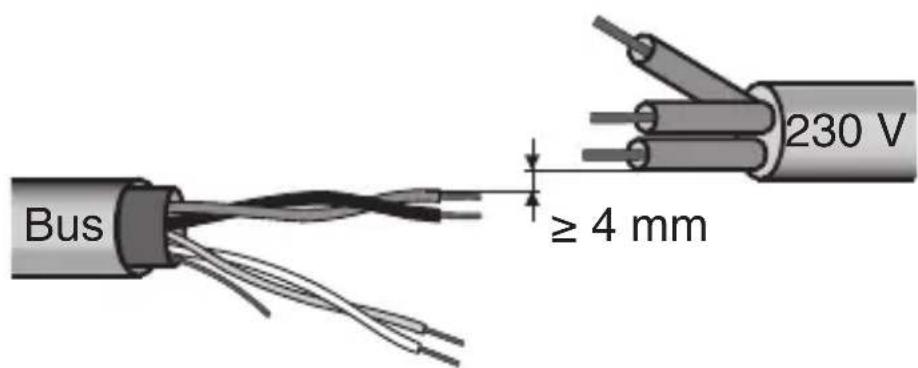

Distance minimale bus - ligne électrique

Bus ≥ 4 mm 230 V

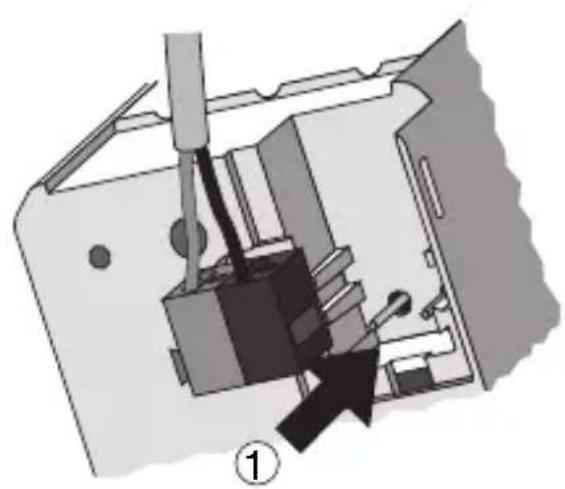

Fixation de la borne à fiche

Insérer le dispositif dans un support Chorus, en faisant bien attention que les boutons de commande locale se trouvent à gauche.

Compléter éventuellement le support avec d'autres dispositifs Chorus ou avec des cachetrous, et le fixer au conteneur choisi (boîte encastrable, boîte au mur, etc.) Appliquer la plaque de finition.

Le dispositif doit être configuré avec le logiciel ETS.

Le Manuel Technique contient des informations détaillées sur les paramètres de configuration et sur leurs valeurs.

Alimentation Avec bus KNX, 29 V cc SELV

Câble bus KNX TP1

Absorption du courant par le bus 8 mA max

Éléments de commande 1 touche miniature de programmation adresse

physique

2 boutons de commande locale

Éléments d'affichage 1 LED rouge de programmation de l'adresse

physique

2 LED vertes de signalisation de l'état sorties

2 LED ambre de localisation nocturne

Éléments d'actionnement 1 relais unipolaire avec phase dérivée,

1 relais unipolaire avec contact en échange

et phase dérivée

Contact de sortie 2 NO de 8 A (cosφ=1) - 250 V ca

Courant max par typologie de charge Moteurs et motoréducteurs: 6A en accord avec EN60669-2-1

Charge résistive: 8 A

Milieu d'utilisation A l'intérieur, lieux secs

Température de fonctionnement -5 ÷ +45 °C

Température de stockage -25 ÷ +70 °C

Humidité relative Max. 93% (sans condensation)

Connexion au bus Borne à fiche, 2 pin ∅ 1 mm

Connexions électriques Bornes à vis, section max. câbles: 4 mm ^2

Degré de protection IP20

Dimension 2 modules Chorus

Normes de référence Directive basse tension 2006/95/CE

Directive compatibilité électromagnétique

2004/108/CE

EN50428, EN50090-2-2

Certifications KNX
