MANUAL DE USUARIO GW12797 Gewiss

Carico resistivo: 8 A

pag. DESCRIPCIÓN GENERAL 28

INSTALACIÓN...... 30

PROGRAMACIÓN CON UNIDAD BASE EASY 32

DATOS TÉCNICOS 33

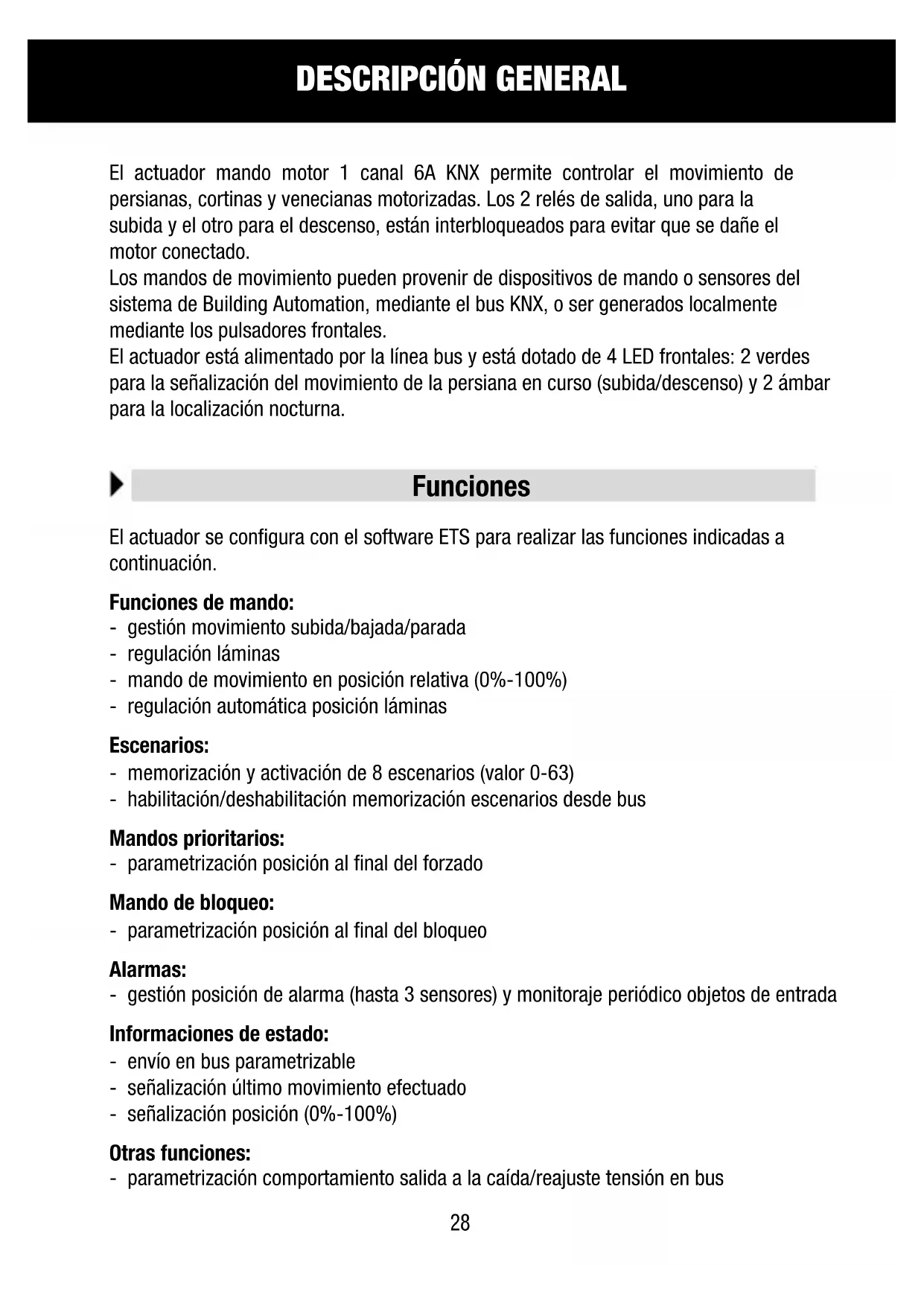

DESCRIPCIÓN GENERAL

El actuador mando motor 1 canal 6A KNX permite controlar el movimiento de persianas, cortinas y venecianas motorizadas. Los 2 relés de salida, uno para la subida y el otro para el descenso, están interbloqueados para evitar que se dañe el motor conectado.

Los mandos de movimiento pueden provenir de dispositivos de mando o sensores del sistema de Building Automation, mediante el bus KNX, o ser generados localmente mediante los pulsadores frontales.

El actuador está alimentado por la línea bus y está dotado de 4 LED frontales: 2 verdes para la señalización del movimiento de la persiana en curso (subida/descenso) y 2 ámbar para la localización nocturna.

Funciones

El actuador se configura con el software ETS para realizar las funciones indicadas a continuación.

Funciones de mando:

• gestión movimiento subida/bajada/parada
• regulación láminas
• mando de movimiento en posición relativa (0%-100%)
• regulación automática posición láminas

Escenarios:

• memorización y activación de 8 escenarios (valor 0-63)
• habilitación/deshabilitación memorización escenarios desde bus

Mandos prioritarios:

- parametrización posición al final del forzado

Mando de bloqueo:

- parametrización posición al final del bloqueo

Alarmas:

- gestión posición de alarma (hasta 3 sensores) y monitoraje periódico objetos de entrada

Informaciones de estado:

• envío en bus parametrizable
• señalización último movimiento efectuado
• señalización posición (0%-100%)

Otras funciones:

- parametrización comportamiento salida a la caída/reajuste tensión en bus

DESCRIPCIÓN GENERAL

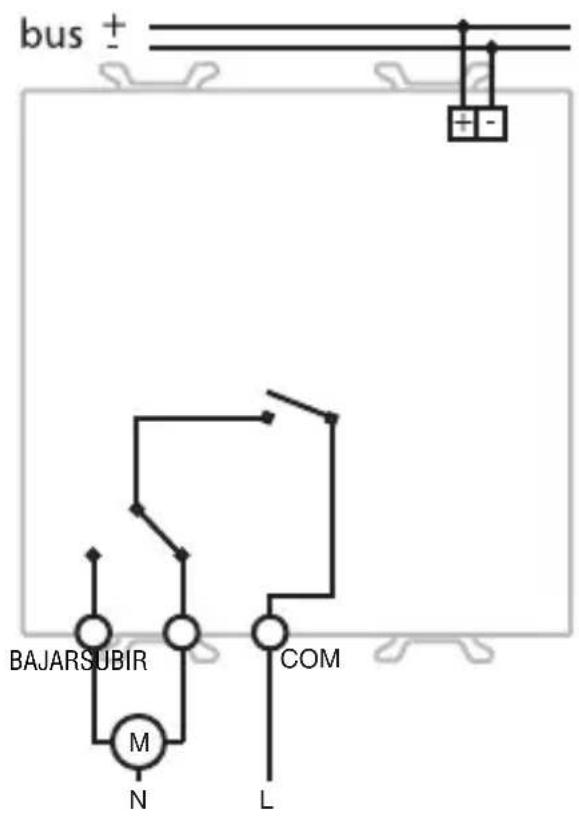

Esquema conexiones

ATENCIÓN: La instalación del dispositivo debe efectuarse exclusivamente por personal cualificado, siguiendo la normativa vigente y las líneas guía para las instalaciones KNX, que se indican en el Manual Técnico.

Conexiones eléctricas

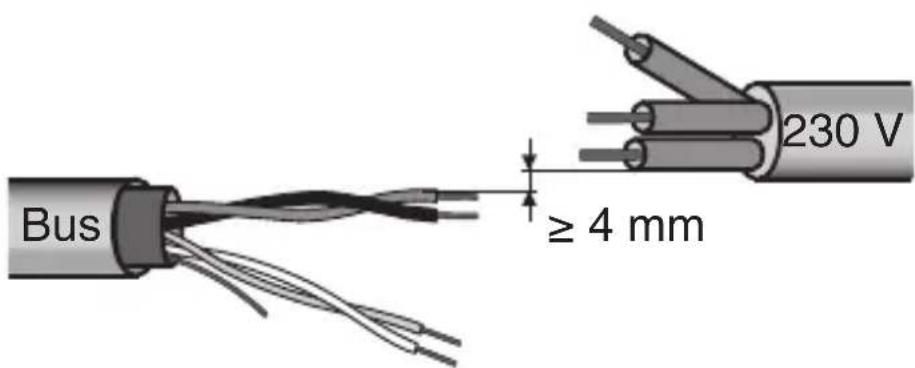

Distancia mínima bus - línea eléctrica

Bus ≥ 4 mm 230 V

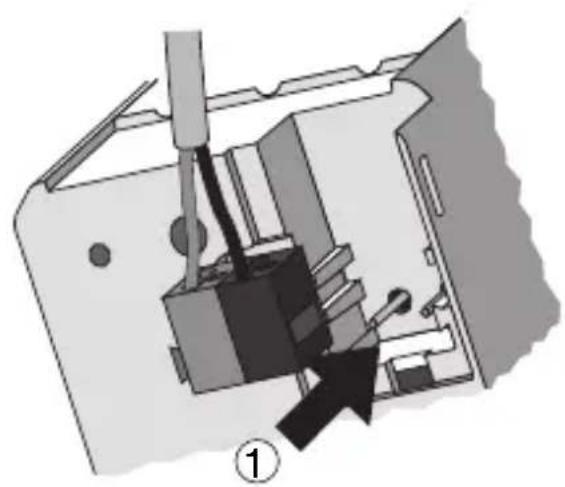

Fijación borne de conexión

Introducir el dispositivo en un soporte Chorus, prestando atención a que el pulsador de mando local se encuentre a la izquierda.

Completar el soporte con otros dispositivos Chorus o tapas ciegas y fijarlo al contenedor elegido previamente (caja empotrable, caja de pared, etc).

Aplicar la placa de acabado.

PROGRAMACIÓN CON SOFTWARE ETS

El dispositivo debe configurarse con el software ETS.

Informaciones detalladas en los parámetros de configuración y sus valores están contenidos en el Manual Técnico.

DATOS TÉCNICOS

Comunicación Bus KNX

Alimentación Mediante bus KNX, 29 V cc SELV

Cable bus KNX TP1

Absorción de corriente desde el bus 8 mA máx

Elementos de mando 1 tecla miniatura de programación dirección física

2 teclas de mando local

Elementos de visualización 1 LED rojo de programación dirección física

2 LED verdes de señalización de estado salidas

2 LED ámbar de localización nocturna

Elementos de actuación 1 relé unipolar con fase derivada

1 relé unipolar con contacto en intercambio y

fase derivada

Contacto de salida 2 NA de 8 A (cosφ=1) - 250 V ac

Corriente máx para tipo cargo Motores y motorreductores: 6A según EN60669-2-1

Carga Resistiva: 8 A

Ambiente de uso Interno, lugares secos

Temperatura de funcionamiento -5 ÷ +45 °C

Temperatura de almacenaje -25 ÷ +70 °C

Humedad relativa Máx 93% (no condensante)

Conexión al bus Borne de conexión, 2 pin ∅ 1 mm

Conexiones eléctricas Bornes con tornillo, sección máx cables: 4 mm ^2

Grado de protección IP20

Dimensión 2 módulos Chorus

Referencias normativas Directiva baja tensión 2006/95/CE

Directiva compatibilidad electromagnética 2004/108/CE,

EN50428, EN50090-2-2

Certificaciones KNX
