Produkttyp	Elektrischer Antrieb für Rollläden, Jalousien und Markisen
Marke	Gewiss
Modell	GW12797
Abmessungen (ca.)	2 Module Chorus (Breite 36 mm, Höhe 90 mm, Tiefe 64 mm)
Gewicht (ca.)	150 g
Stromversorgung	KNX-Bus, 29 V DC SELV
Busstromaufnahme	8 mA max
Anzahl Kanäle	1 Kanal
Ausgangstyp	2 Relais NO (8 A, 250 V~) für Auf- und Abwärtsfahrt, gegeneinander verriegelt
Maximaler Strom pro Ausgang	6 A für Motoren (gemäß EN60669-2-1), 8 A für resistive Last
Hauptfunktionen	Auf-/Ab-/Stopp-Befehl, Lamellenverstellung, relative Position, Szenarien (8), Prioritätssteuerung, Alarme, Sperrung, Statusinformationen
Bedienelemente	1 Programmiertaste für physikalische Adresse, 2 lokale Bedientasten
Anzeige	1 rote LED (Programmierung), 2 grüne LEDs (Ausgangszustand), 2 amber LEDs (Nachtortung)
Konfiguration	ETS-Software
Busanschluss	2-poliger Steckanschluss ∅ 1 mm
Elektrische Anschlüsse	Schraubklemmen, max. Querschnitt 4 mm²
Betriebstemperatur	-5 bis +45 °C
Lagertemperatur	-25 bis +70 °C
Relative Luftfeuchtigkeit	93% max (ohne Kondensation)
Schutzart	IP20
Wartung und Reinigung	Keine besondere Wartung. Mit einem trockenen, weichen Tuch reinigen.
Sicherheit	Installation durch qualifiziertes Fachpersonal gemäß den geltenden Normen und dem KNX-Handbuch.
Ersatzteile und Reparaturmöglichkeit	Gerät nicht vom Benutzer reparierbar. Keine Ersatzteile verfügbar.
Normen	Richtlinien 2006/95/EG, 2004/108/EG, EN50428, EN50090-2-2, KNX-Zertifizierung

Häufig gestellte Fragen - GW12797 Gewiss

Wie installiere ich den Aktor GW12797?

Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Setzen Sie das Gerät in einen Chorus-Träger ein, wobei die lokalen Bedientasten links sein müssen. Befestigen Sie die Abdeckplatte. Halten Sie einen Mindestabstand von 4 mm zwischen Bus und 230-V-Leitungen ein.

Wie wird der Aktor mit Strom versorgt?

Der Aktor wird über den KNX-Bus mit 29 V DC SELV versorgt. Er verbraucht maximal 8 mA am Bus.

Welche Lasttypen kann er steuern?

Er kann Motoren und Getriebemotoren von Rollläden, Jalousien und Markisen mit einem maximalen Strom von 6 A (gemäß EN60669-2-1) sowie resistive Lasten bis zu 8 A steuern.

Wie konfiguriere ich den Aktor?

Die Konfiguration erfolgt mit der ETS-Software. Verwenden Sie die Programmiertaste, um die physikalische Adresse zuzuweisen. Die detaillierten Parameter sind im Technischen Handbuch beschrieben.

Was bedeuten die LEDs am Gehäuse?

Die rote LED zeigt die Programmierung der physikalischen Adresse an. Die beiden grünen LEDs zeigen den Ausgangszustand (Auf-/Abwärtsfahrt). Die beiden amber LEDs dienen der Nachtortung.

Kann der Aktor ohne KNX-Bus verwendet werden?

Nein, der Aktor benötigt den KNX-Bus für die Stromversorgung und Kommunikation. Die lokalen Tasten ermöglichen eine manuelle Steuerung, aber die Konfiguration und erweiterten Funktionen erfordern den Bus.

Wie setze ich den Aktor zurück?

Es gibt keine spezielle Rücksetzfunktion. Sie können die physikalische Adresse mit der Programmiertaste neu programmieren oder über ETS neu parametrieren.

Wie hoch ist die Lebensdauer der Relais?

Die Anleitung gibt keine Lebensdauer der Relais an. Bei normalem Gebrauch liegt sie typischerweise bei mehreren Zehntausenden Zyklen. Beachten Sie bei Motorlast den maximalen Strom von 6 A.

Kann man mehrere Aktoren miteinander verbinden?

Ja, mehrere Aktoren können an denselben KNX-Bus angeschlossen werden. Jeder benötigt eine eindeutige physikalische Adresse, die über ETS konfiguriert wird.

Was tun, wenn der Aktor nicht mehr reagiert?

Überprüfen Sie zuerst die Verbindung zum KNX-Bus und die Stromversorgung. Stellen Sie sicher, dass die physikalische Adresse korrekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Installateur.

BEDIENUNGSANLEITUNG GW12797 Gewiss

Seite ALLGEMEINE BESCHREIBUNG 36

INSTALLATION 38

PROGRAMMIERUNG MIT DER ETS-SOFTWARE 40

TECHNISCHE DATEN 41

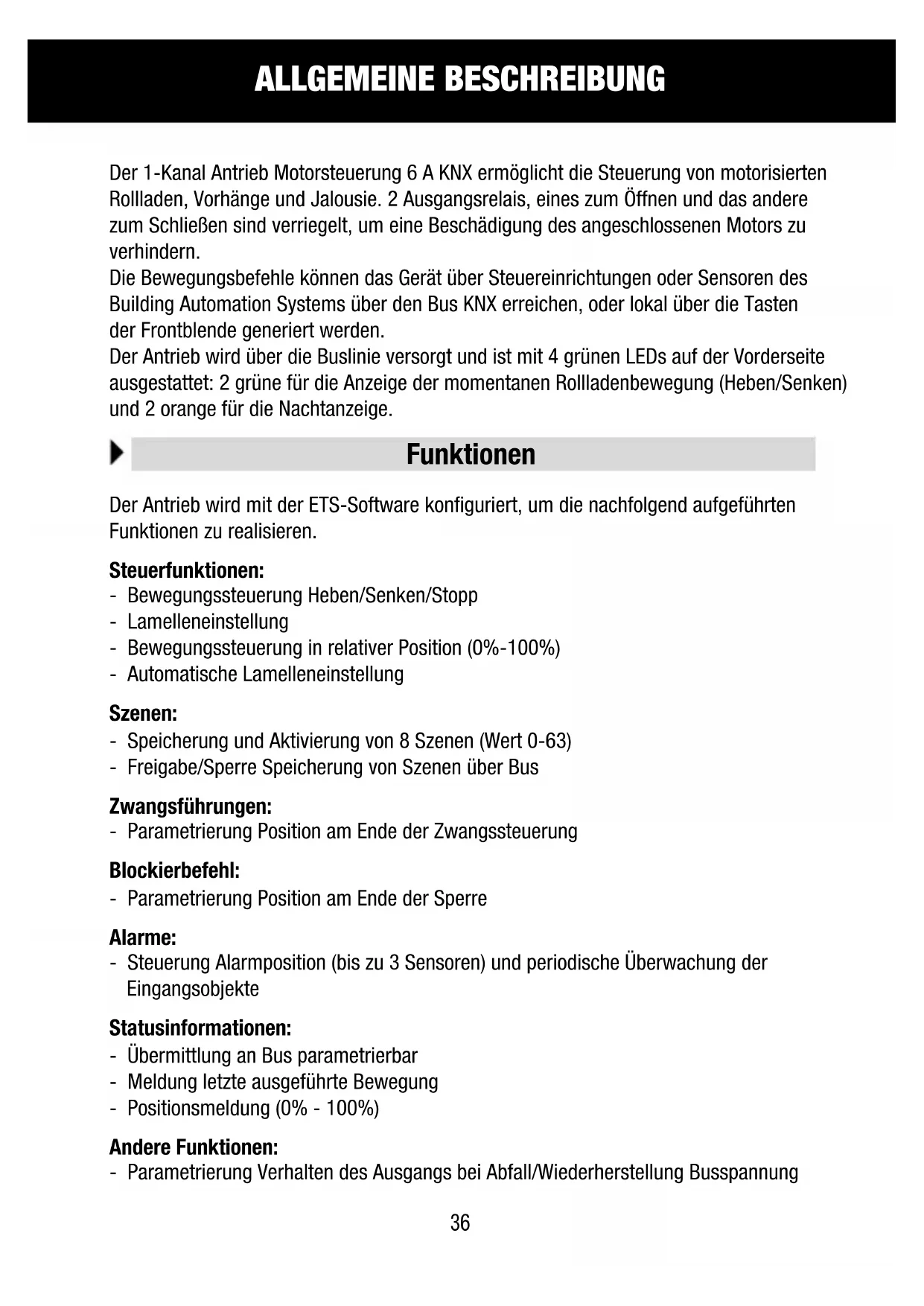

ALLGEMEINE BESCHREIBUNG

Der 1-Kanal Antrieb Motorsteuerung 6 A KNX ermöglicht die Steuerung von motorisierten Rollladen, Vorhänge und Jalousie. 2 Ausgangsrelais, eines zum Öffnen und das andere zum Schließen sind verriegelt, um eine Beschädigung des angeschlossenen Motors zu verhindern.

Die Bewegungsbefehle können das Gerät über Steuereinrichtungen oder Sensoren des Building Automation Systems über den Bus KNX erreichen, oder lokal über die Tasten der Frontblende generiert werden.

Der Antrieb wird über die Buslinie versorgt und ist mit 4 grünen LEDs auf der Vorderseite ausgestattet: 2 grüne für die Anzeige der momentanen Rollladenbewegung (Heben/Senken) und 2 orange für die Nachtanzeige.

Funktionen

Der Antrieb wird mit der ETS-Software konfiguriert, um die nachfolgend aufgeführten Funktionen zu realisieren.

Steuerfunktionen:

• Bewegungssteuerung Heben/Senken/Stopp
• Lamelleneinstellung
• Bewegungssteuerung in relativer Position (0%-100%)
• Automatische Lamelleneinstellung

Szenen:

• Speicherung und Aktivierung von 8 Szenen (Wert 0-63)
• Freigabe/Sperre Speicherung von Szenen über Bus

Zwangsführungen:

- Parametrierung Position am Ende der Zwangssteuerung

Blockierbefehl:

- Parametrierung Position am Ende der Sperre

Alarme:

- Steuerung Alarmposition (bis zu 3 Sensoren) und periodische Überwachung der Eingangsobjekte

Statusinformationen:

• Übermittlung an Bus parametrierbar
• Meldung letzte ausgeführte Bewegung
• Positionsmeldung (0% - 100%)

Andere Funktionen:

- Parametrierung Verhalten des Ausgangs bei Abfall/Wiederherstellung Busspannung

ALLGEMEINE BESCHREIBUNG

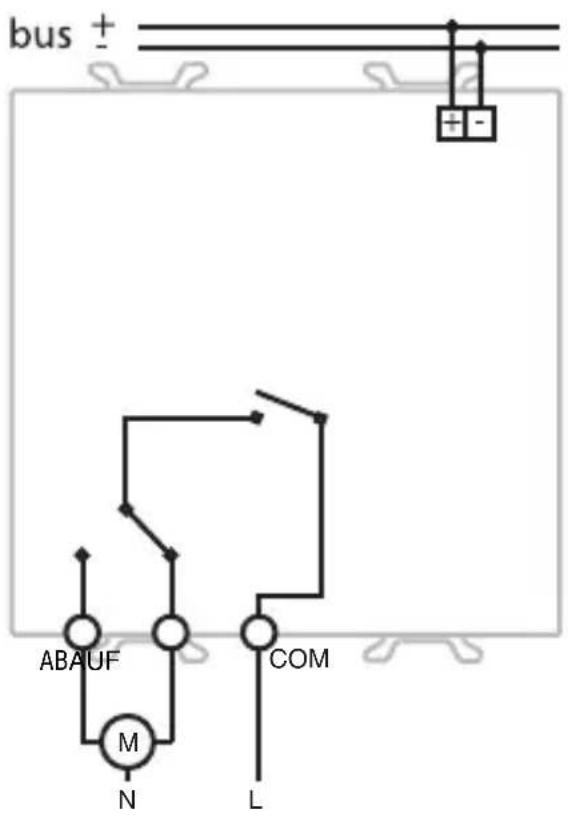

Schema Anschlussschema

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX Installationen erfolgen, die im Technischen Handbuch beschrieben werden.

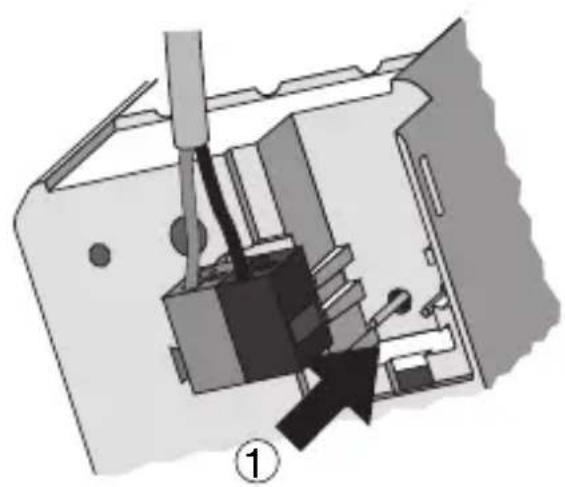

Elektrische Anschlüsse

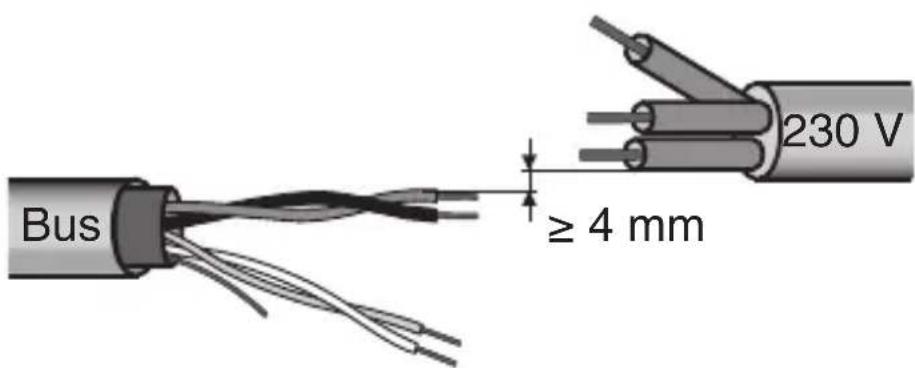

Minimaler Abstand Bus - Stromleitung

Bus ≥ 4 mm 230 V

Befestigung Einrastklemmen

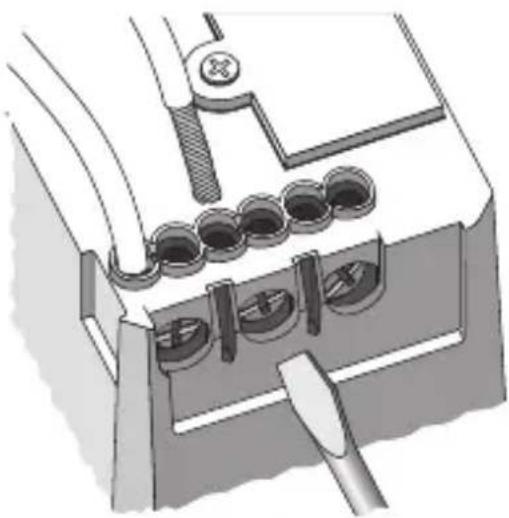

Verbraucheranschluss

Das Gerät in einen Chorus-Halter einsetzen, dabei beachten, dass sich die lokalen Bedientasten auf der linken Seite befinden.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen vervollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.

PROGRAMMIERUNG MIT ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden.

Detaillierte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.

TECHNISCHE DATEN

Kommunikation Bus KNX

Stromversorgung Über KNX Bus, 29 V dc SELV

Buskabel KNX TP1

Stromaufnahme des Bus max. 8 mA

Bedienelemente 1 Miniatur-Programmiertaste

für physikalische Adresse

2 lokale Bedientasten

Anzeigeelemente 1 rote Programmier-LED physikalische Adresse

2 grüne LEDs für Anzeige Ausgangsstatus

2 orange LEDs für Nachtanzeige

Antriebselemente 1 Relais, einpolig mit abgezweigter Phase

1 Relais, einpolig mit Wechselkontakt und

abgezweigter Phase

Ausgangskontakt 2 NO von 8 A (cosφ=1) - 250 V ac

Max. Strom je nach Verbraucherart Motoren und Motorgetriebe: 6A nach EN60669-2-1

Ohmsche Last: 8 A

Nutzungsumgebung Innen, trockene Standorte

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70 °C

Relative Luftfeuchtigkeit max. 93% (nicht kondenswasserbildend)

Busanschluss Steckklemme 2 Pin ∅ 1 mm

Elektrische Anschlüsse Schraubklemmen, max. Kabelquerschnitt: 4 mm

Schutzgrad IP20

Abmessungen 2 Module Chorus

Normverweise Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 2004/108/EG,

EN50428, EN50090-2-2

Zertifizierungen KNX
