BEDIENUNGSANLEITUNG GW90856 Gewiss

Seite
ALLGEMEINE HINWEISE 48
ALLGEMEINE BESCHREIBUNG 49
INSTALLATION 55
IN BETRIEB 56
PROGRAMMIERUNG MIT ETS-SOFTWARE 60
TECHNISCHE DATEN 61

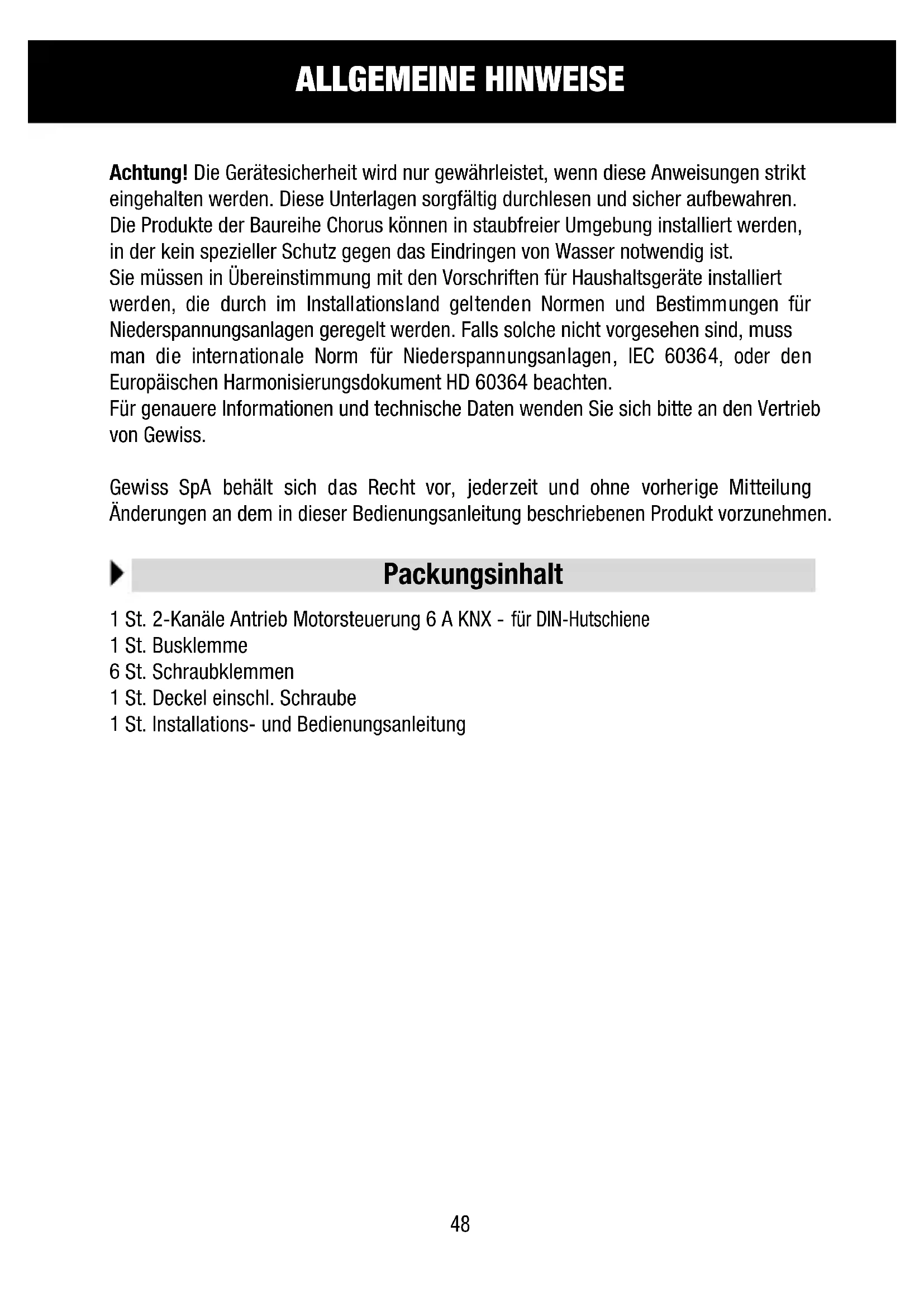

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden. Diese Unterlagen sorgfältig durchlesen und sichere aufbewahren. Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist. Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten. Für genaure Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

Gewiss SpA gehalt sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in dieser Bedienungsanleitung beschriebenen Produkt vorzunehmen.

Packungsinhalt

1 St. 2-Kanäle Antrieb Motorsteuerung 6 A KNX - für DIN-Hutschiene
1 St. Busklemme
6 St. Schraubklemmen
1 St. Deckel einschl. Schraube
1 St. Installations- und Bedienungsanleitung

Kurzbeschreibung

Der 2-Kanäle Antrieb Motorsteuerung 6 A KNX - für DIN-Hutschiene gestattet die Bewegungssteuerung von 2 Rolläden (Sonnendächern, Jalousien usw.) oder von 2 Gruppen von Rolläden (Sonnendächern, Jalousien usw.).

Jede Gruppearfaushochstens2Motorenbestehen,solangeStutz-oder Isolationsrelaisbenutzterwen.

Die 2 Ausgangsrelais jeges Kanals, eines zum Heben und das andere zum Senken sind verriegelt, um eine Beschädigung des angeschlossenen Motors zu verhindern. Die Bewegungsbefehle konnen von Steuergeräten oder Sensoren des Building Automation Systems über den KNX-Bus eingehen oder lokal mit den beiden frontseitigen Tastern erzeugt werden, jedoch nur wenn die Bus-Versorgungsspannung vorhanden ist. Der Antrieb wird über die Buslinie versorgt und ist mit 2 grünen LEDs auf der Vorderseite für jeder Kanal für die Anzeige, dass die Bewegung lauft (Heben / Senken). Der Antrieb kann in der Betriebsart Rolladen oder Jalousie Funktionieren und die Betätigung nach Meldungen wie Alarm, Zwangsführung oder Szene steuern.

Funktionen

Der Schaltgeber für die Motorsteuerung kann gleichzeitig Bewegungs-, Alarm, Sperr- und prioritääre Befehle verhalten. Das Gerät kann außer dem autonome Bewegungen ausführten, um das Sonnenlicht zur Erwärung der Räume auszunutzen oder den Raum kühl zu halten, wenn es auf Automatikbetrieb eingestellt ist. Wenn mehrere Betriebsfunktionen gleichzeitig aktiviert sind, führt der Schaltgeber die mit der hohenen Priorität aus. Die Priorität der verschiedenen Funktionen von der geringsten bis zur hochsten ist wie folgt festgelegt:

• Status bei Ausfall der Busspannung (Anhalten/Keine Aktion)
• Status bei Ausfall der 230V-Spannung (Anhalten/Keine Aktion)
• Status Änderung bei Wiederherstellung der Busspannung
  Wert Objekt Sperre bei Wiederherstellung der Busspannung
• Status Alarme bei Wiederherstellung der Busspannung
• Verhalten Schaltgeber bei Wiederherstellung der Busspannung
• Frontseitige Taster (wenn Testfunktion)
• Änderung
  Sperre
  Wetteralarme
• Automatikbetrieb
• Automatische Kalibrierung
• Lichtszenarium/Steuerung Position Lamellen/Steuerung Position/Anhalten (Regelung Lamellen)/Bewegung.
  MAX. VORRANG

ALLGEMEINE BESCHREIBUNG

Die beiden grünen LEDs zur Statusanzeige für jeder Kanal schalten sich ein, wenn die Kontakte der entsprechenden Relais geschlossen sind (Heben / Senken).

ROLLADENBEWEGUNG

Heben oder Senken der Rolladen, oder Stoppen der Bewegung beim Empfang des entsprechenden Befehls.

Bei fehlender Übermittlung des Stopbefehls wird der Motor erst am Ende der Bewegungszeit gestopt: Aus thisem Grund müssen die Rolladen mit einem Endlagenschalter oder einer unabhängigen Kupplung ausgestattet sein.

JALOUSIEBEWEGUNG

ACHTUNG: Um diese Betriebsart vollständig nutzen zu konnen, müssen die Jalousienlamellen mit kleinen auf/ab Bewegungen des Motors ausgerichtet werden konnen.

Die Jalousie kann mit dem entsprechenden Befehl angehoben oder abgesenkt oder die Bewegung gestopt werden. Wenn der Antrieb bei stehender Jalousie einen kurzen Bewegungsbefehl erhalten, werden die Lamellen gedreht.

Bei fehlender Übermittlung des Stopbefehls wird der Motor erst am Ende der Bewegungszeit gestoppt: Aus thisem Grund müssen die Jalousie mit einem Endlagenschalter oder einer unabhängigen Kupplung ausgestattet sein.

ALARMSTEUERUNG

Es können bis zu 5 verschiedene Wetteralarme verwaltet werden: 3 Windalarme, Regenalarm und Frostalarm.

Wenn sie aktiviert sind, bewegt der Schaltgeber die Last (Jalousien, motorisiertes Sonnendach), wenn er eine Alarmmeldung von einem Wind-, Regen oder Frostsensor erhält. Für jedem Alarm kann ein „Überwachungszeitraum“ aktiviert werden, der die Überwachung des Sensorbetriebs durch den zyklischen Empfang der Meldung „kein Alarm vorhanden“ vom Sensor gestattet. Wenn innerhalb dieser Zeitaums keine Meldung empfangen wird, interpretiert der Schaltgeber diesen Ausbleiben als Sensorstörung und bringt darauf in die eingestellte Sicherheitsposition. Der Alarmstatus dauert an, bis der Schaltgeber eine Meldung „kein Alarm vorhanden“ erhält.

Es kann eine Priorität innerhalb der verschiedene Wetteralarme eingestellt werden.

ALLGEMEINE BESCHREIBUNG

AUSFUHRUNG ZWANGSFUHRUNGEN

Bei Empfang eines Befehls zur Aktivierung der Änderung bringt der Schaltgeber die Last in die von der prioritäten Steuerung festgelegte Position (OBEN oder UNTEN). Solange die prioritäte Steuerung nicht aufgehoben wird, ignoriert der Schaltgeber alle anderen empfangenen Befehle einschließlich Wetteralarme und Sperre.

Das Verhalten des Schaltgebers bei Aufhebung der prioritäten Steuerung kann bei der Programmierung festgelegt werden.

AUSFUHRUNG DER SPERRE

Die an das Gerät angeschlossene Last kann infolge des Empfangs des Befehls zur Aktivierung der Sperrunktion in einer bestimmten einstellbaren Position gesperrt werden. Solange dieser nicht deaktiviert wird, wird kein anderer empfangener Befehl ausgeführrt, mit Ausnahme des Befehls zur Aktivierung der Änderung.

SZENENMANAGEMENT

Der Schaltgeber kann bis zu 8 Lichtszenarien verwalten, die jeweils eine bestimmte Position der angeschlossenen Last nachstellen.

Es kann eine bestimmte Position mit dem entsprechenden Befehl zum Erlernen des Lichtszenariums gespeichert werden. Das Erlernen kann mittels KNX-Befehl aktiviert/deaktiviert werden.

AUTOMATIKBETRIEB

Das Gerät kann autonome Bewegungen durchführren, um das Sonnenlicht auszunutzen, zum Beispiel, um den Raum zu erwärmen. Es kann die Position festgelegt werden, in die die Last gebracht werden muss, um einen Schutz vor direkter Sonneneinstrahlung zu geben, um das Sonnenlicht zur Raumerwärnung zu nutzen oder um den Raum vor Sonnenlicht zu schützen und damit kühl zu halten.

Mit den Befehlen zur Auswahl des Automatikbetriebs kann eine der oben genannten Funktionen aktiviert/deaktiviert werden.

ACKTUNG: Ausschließlich qualifiziertes Personal darf die Vorrichtung entsprechend den geltenden Richtlinien und Leitfällen für KNX-Installationen installieren.

Hinweise zur Installation KNX

1. Die Länge der Busleitung zwischen Antrieb und Vorschaltgerätarf 350 Meter nicht überschreiben.
2. Die Länge der Busleitung zwischen Antrieb und der am weitesten entfernt liegenden, zu steuernden KNX-Vorrichtung darf 700 Meter nicht überschreiben.
3. Um unerwänschte Signale und Überspannung zu vermeiden, sollenn möglichst keine Ringleitungen angelegt werden.

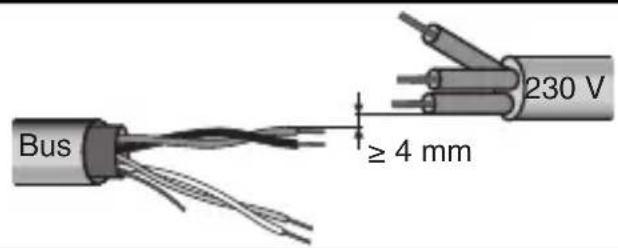

4. Ein Abstand von mindestens 4 mm ist zwischen den einzelnen, isolierten Kabeln der Busleitung und denen der elektrischen Leitung einzuhalten (Abbildung C).
5. Der Stromdurchgangsleiter der Abschirmungarf nicht beschadigt werden (Abbildung D).

ACHTUNG: Die nicht benutzten Signalkabel des Busses und der Stromdurchgangsleiter)dürfen keinesfalls mit Strom führenden Elementen oder dem Erdleiter in Berührung kommt!

Montage an DIN-Schiene

Den Schaltgeber der Motorsteuerung 2 Kanäle 6 A an DIN-Schiene 35mm auf die folgende Weise montieren (Abbildung G ):

1. Die obere Einrastvorrichtung des Geräts in die DIN-Schiene einsetzen.
2. Das Gerät drehen und es durch Einwirken auf die Befestigungslasche an der DIN-Schiene befestigen.

Elektrische Anschlüsse

ACKTUNG: Die Netzspannung muss abgeschelt werden, bevor die Vorrichtung an das Stromnetz angeschlossen wird!

In der Abbildung B ist das Schema der elektrischen Anschlüsse dargestellt.

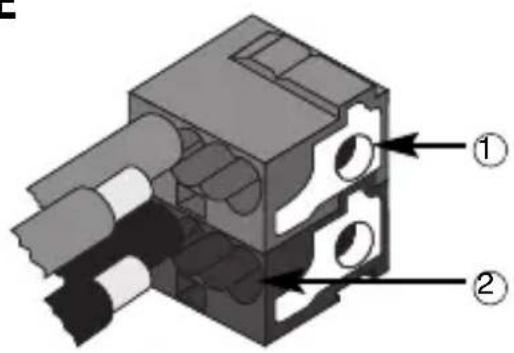

1. Den roten Draht des Buskabels an die rote Klemme (+) des Anschlusses und den schwarzen Draht an die schwarze Klemme (-) anschließen. An den Busanschluss können bis zu 4 Busleitungen angeschlossen werden (Drahte gleicher Farbe an ein und dieselbe Klemme) (Abbildung E).
2. Den Schirm, den Stromdurchgangsleiter und die restlichen weißen und gelben Drahte des Buskabels isolieren (falls ein Buskabel mit 4 Leitern verwendet wird), da diese nicht erforderlich sind (Abbildung D).

INSTALLATION

1. Die Busklemme in die entsprechenden Fuß der Vorrichtung einstecken. Die korrekte Montagerichtigung wird durch die Befestigungsführungen vorgegeben. Die Busklemme mit dem entsprechenden Deckel isolieren, der mit der Schraube am Gerät befestigt werden muss. Der Deckel garantiert einen Mindestabstand von 4 mm zwischen den Leistungskabeln und den Buskabeln (Abbildung F).
2. Die Last an die vorgesehenen Schraubklemmen über und unter dem Schaltgeber anschließen, damit beachten, dass die bei den technischen Daten angegebenen Strome nicht übersritten werden.

Verwendung der lokalen Steuertasten

Der Betrieb der 2 lokalen Steuertaster, die jeder Kanal zugewiesen sind (Abbildung A), kann mit ETS-Software konfiguriert werden. Die Standardfunktion der lokalen Taster ist die Testfunktion, die die Bewegung der Last gestattet, auch wenn ein Wetteralarm aktiv ist oder die Funktionen Sperre oder Änderung aktiviert sind.

Das Standardverhalten der Taster ist:

• Bei langem Druck (>0,5s) auf den Taster bewegt der Schaltgeber den Rolladen oder die Jalousie so lange nach OBEN oder nach UNTEN wie die Bewegungszeit tauert.
• Wenn der Rolladen oder die Jalousie in Bewegung ist, kann durch einen kurzen Druck (≤ 0,5 s) eines der beiden Taster die laufende Bewegung angehalten werden.
• In der Betriebsart Jalousie regelt jeder kurze Druck der Taster (≤ 0,5s) die Neigung der Lamellen.

ACHTUNG: die lokale Steuerung ist nur möglich, wenn das Gerät korrekt mit KNX-Busspannung versorgt wird!

Verhalten bei Stromausfall und beim Wiederherstellen der Bus-Stromversorgung

Wenn die Bus-Spannung für länger als 1,5 ms unter 18 V dc absinkt, wird die eventuelle Bewegung des Rolladens oder der Jalousie gestopt.

Das Verhalten des Geräts bei Wiederherstellung der Busversorgungsspannung kann über ETS konfiguriert werden. Wenn vor Spannungsausfall mehrere Funktionen aktiv waren, verhält das Gerät sich bei der Wiederherstellung der Spannung entsprechend der Parametrierung der Funktion mit der hochsten Priorität.

Wartung

Das Gerät erfordert keine Wartung. Zur Reinigung ggf. ein trockenes Tuch verwenden.

PROGRAMMIERUNG MIT ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden.

Genauere Informationen zu den Konfigurationsparametern und ihren Werten sind im Technischen Handbuch enthalten.

TECHNISCHE DATEN

Kommunikation KNX Bus

Stromversorgung über KNX-Bus, 29 V dc SELV

Buskabel KNX TP1

Stromaufnahme des Bus max. 10mA

Bedienelemente 1 Miniatur-Programmiertaste

4 lokale Steuertasten

Anzeigeelemente 1 rote Programmier-LED

4 grüne LEDs zur Anzeige des Ausgangszustands

Antriebselemente für jeder Kanal 2 einpolige Relais mit Mechanischer Verriegelung

Ausgangskontakt 4 NO von 8 A (cosφ=1) - 250 Vac

Max. Strom je nach VerbraucherartMotoren und Motorgetriebe: 6 A nach

EN60669-2-1

Ohmsche Last: 8 A

Nutzungsumgebung Innenbereich, trockene Räume

Betriebstemperatur -5÷40℃

Lagertemperatur -25 ÷ 70^ C

Relative Feuchtigkeit max. 93% (nicht kondenswasserbildend)

Busanschluss Einrastklemme, 2 Pin 1 mm

Elektrische Anschlüsse Herausziehbare Schraubklemmen,

max. Kabeldurchmesser: 4 mm

Schutzgrad IP20

GroBe 4 Module DIN

Normverweise Niederspannungsrichtlinie 2006/95/EG

Richtlinie über der elektromagnetischen Kompatibilität

2004/108/CE EN50428, EN50090-2-2,

EN60669-2-1

Zertifizierungen KNX/EIB

C

D

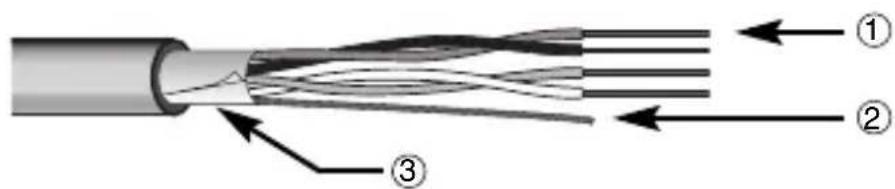

① Cavo bus - Bus cable - Cable bus - Cable bus - Buskabel
Conduitore di continuità elettrica - Electrical continuity conductor - Conducteur de continuité électrique - Conductor de continuidad électrique - Stromdurchgangsleiter
③ Schermatura - Shielding - Blindage - Blindaje - Abschirmung

E
