GW12797 - Attuatore elettrico Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attuatore elettrico per tapparelle, tende e persiane
Marca	Gewiss
Modello	GW12797
Dimensioni (circa)	2 moduli Chorus (larghezza 36 mm, altezza 90 mm, profondità 64 mm)
Peso (circa)	150 g
Alimentazione	Bus KNX, 29 V CC SELV
Consumo bus	8 mA max
Numero di canali	1 canale
Tipo di uscita	2 relè NA (8 A, 250 V~) per salita e discesa, interbloccati
Corrente max per uscita	6 A per motori (secondo EN60669-2-1), 8 A per carico resistivo
Funzioni principali	Comando salita/discesa/arresto, regolazione lamelle, posizione relativa, scenari (8), comandi prioritari, allarmi, blocco, informazioni di stato
Elementi di comando	1 tasto di programmazione indirizzo fisico, 2 pulsanti di comando locale
Display	1 LED rosso (programmazione), 2 LED verdi (stato uscite), 2 LED ambra (localizzazione notturna)
Configurazione	Software ETS
Connessione bus	Morsetto a spina 2 poli ∅ 1 mm
Connessioni elettriche	Morsetti a vite, sezione max. 4 mm²
Temperatura di funzionamento	-5 a +45 °C
Temperatura di stoccaggio	-25 a +70 °C
Umidità relativa	93% max (senza condensa)
Grado di protezione	IP20
Manutenzione e pulizia	Nessuna manutenzione particolare. Pulire con un panno asciutto e morbido.
Sicurezza	Installazione da parte di personale qualificato secondo le norme vigenti e il Manuale Tecnico KNX.
Ricambi e riparabilità	Apparecchio non riparabile dall'utente. Nessun ricambio disponibile.
Norme	Direttive 2006/95/CE, 2004/108/CE, EN50428, EN50090-2-2, certificazione KNX

Domande frequenti - GW12797 Gewiss

Come installare l'attuatore GW12797 ?

L'installazione deve essere eseguita da personale qualificato. Inserire il dispositivo in un supporto Chorus assicurandosi che i pulsanti di comando locale siano a sinistra. Fissare la piastra di finitura. Rispettare una distanza minima di 4 mm tra il bus e le linee 230 V.

Qual è l'alimentazione dell'attuatore?

L'attuatore è alimentato dal bus KNX a 29 V CC SELV. Consuma al massimo 8 mA sul bus.

Quali tipi di carichi può comandare?

Può comandare motori e motoriduttori di tapparelle, tende e persiane, con una corrente massima di 6 A (secondo EN60669-2-1), nonché carichi resistivi fino a 8 A.

Come configurare l'attuatore?

La configurazione si effettua con il software ETS. Usare il tasto di programmazione per assegnare l'indirizzo fisico. I parametri dettagliati sono descritti nel Manuale Tecnico.

Cosa significano i LED sulla custodia?

Il LED rosso indica la programmazione dell'indirizzo fisico. I due LED verdi segnalano lo stato delle uscite (salita/discesa in corso). I due LED ambra servono per la localizzazione notturna.

Si può usare l'attuatore senza bus KNX?

No, l'attuatore necessita del bus KNX per l'alimentazione e la comunicazione. I pulsanti locali permettono un comando manuale, ma la configurazione e le funzioni avanzate richiedono il bus.

Come resettare l'attuatore?

Non esiste una funzione di reset specifica. È possibile riprogrammare l'indirizzo fisico con il tasto di programmazione o riconfigurare tramite ETS.

Qual è la durata dei relè?

Il manuale non specifica la durata dei relè. In condizioni normali, è generalmente di diverse decine di migliaia di cicli. Per un carico motore, rispettare la corrente massima di 6 A.

Si possono collegare più attuatori insieme?

Sì, più attuatori possono essere collegati sullo stesso bus KNX. Ciascuno necessita di un indirizzo fisico unico configurato tramite ETS.

Cosa fare se l'attuatore non risponde più?

Verificare prima la connessione al bus KNX e l'alimentazione. Assicurarsi che l'indirizzo fisico sia corretto. Se il problema persiste, contattare un installatore qualificato.

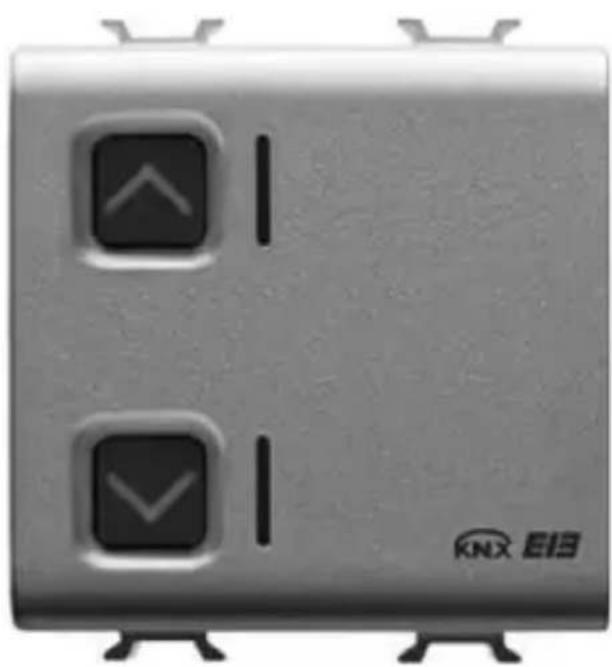

MANUALE UTENTE GW12797 Gewiss

Attuatore comando motore 1 canale 6A KNX

KNX 1 channel 6A motor command actuator Actionneur commande moteur 1 canal 6A KNX Actuador mando motor de 1 canal 6A KNX 1-Kanal Antrieb Motorsteuerung 6A KNX

pag. DESCRIZIONE GENERALE 4

INSTALLAZIONE 6

PROGRAMMAZIONE CON SOFTWARE ETS 8

DATI TECNICI 9

DESCRIZIONE GENERALE

L'Attuatore comando motore 1 canale 6A KNX permette di comandare il movimento di tapparelle, tende e veneziane motorizzate. I 2 relè di uscita, uno per la salita e l'altro per la discesa, sono interbloccati per evitare danneggiamenti al motore collegato.

I comandi di movimento possono giungere da dispositivi di comando o sensori del sistema di Building Automation, tramite il bus KNX, oppure essere generati localmente mediante i due pulsanti frontali. L'attuatore è alimentato dalla linea bus ed è dotato di 4 LED frontali: 2 verdi per la segnalazione del movimento della tapparella in corso (salita/discesa) e 2 ambra per la localizzazione notturna.

Funzioni

L'attuatore viene configurato con il software ETS per realizzare le funzioni elencate qui di seguito.

Funzioni di comando:

• gestione movimento salita/discesa/arresto
• regolazione lamelle
• comando di movimento in posizione relativa (0%-100%)
• regolazione automatica posizione lamelle

Scenari:

• memorizzazione ed attivazione di 8 scenari (valore 0-63)
• abilitazione/disabilitazione memorizzazione scenari da bus

Comandi prioritari:

- parametrizzazione posizione al termine della forzatura

Comando di blocco:

- parametrizzazione posizione alla fine del blocco

Allarmi:

- gestione posizione di allarme (fino a 3 sensori) e monitoraggio periodico oggetti di ingresso

Informazioni di stato:

• invio su bus parametrizzabile
• segnalazione ultimo movimento eseguito
• segnalazione posizione (0%-100%)

Altre funzioni:

- parametrizzazione comportamento uscita alla caduta/ripristino tensione su bus

DESCRIZIONE GENERALE

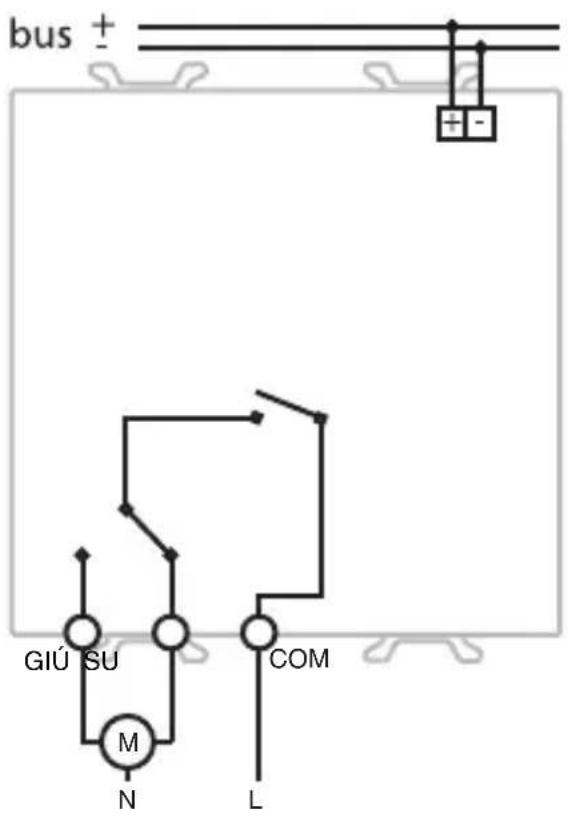

Schema connessioni

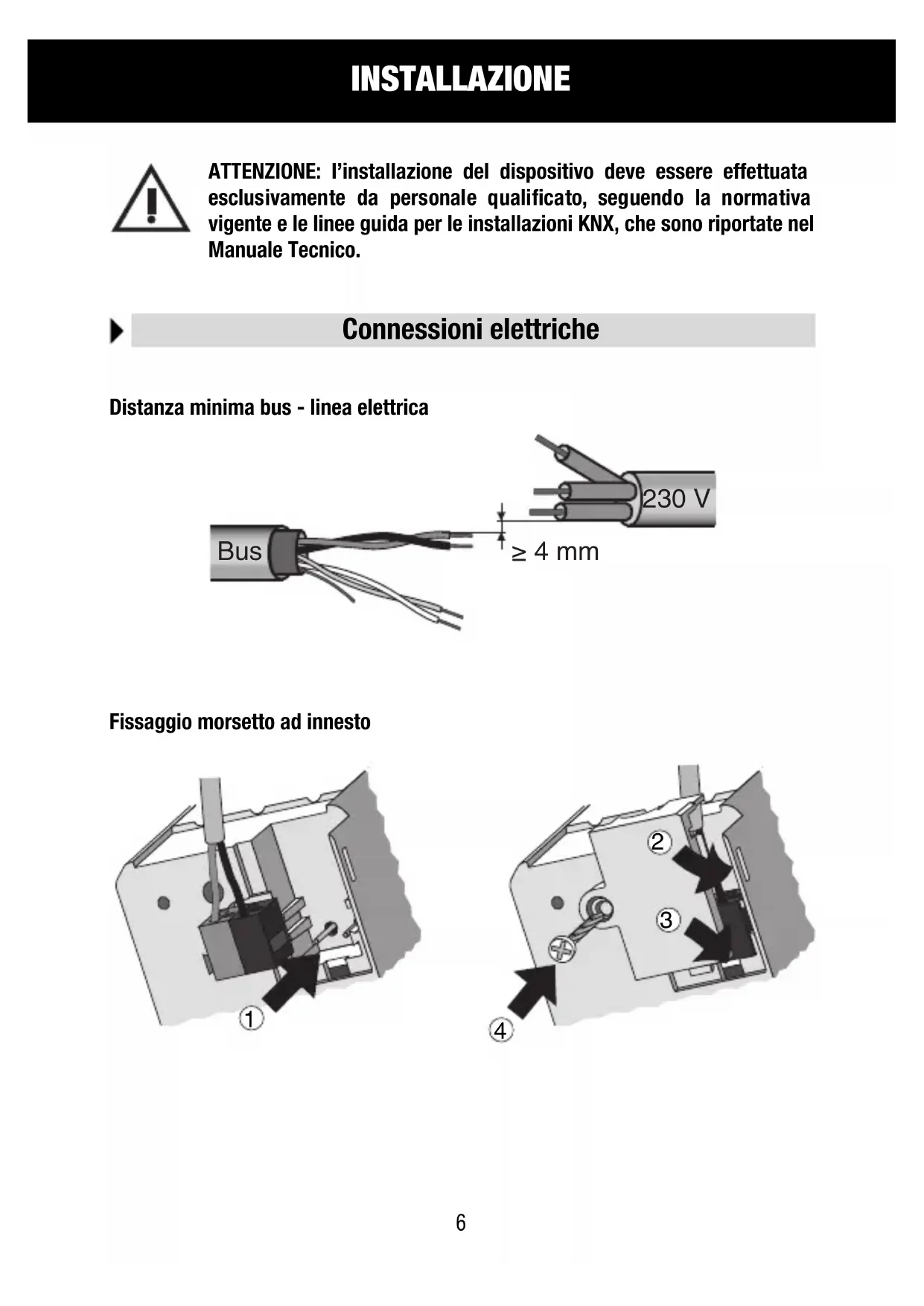

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX, che sono riportate nel Manuale Tecnico.

Connessioni elettriche

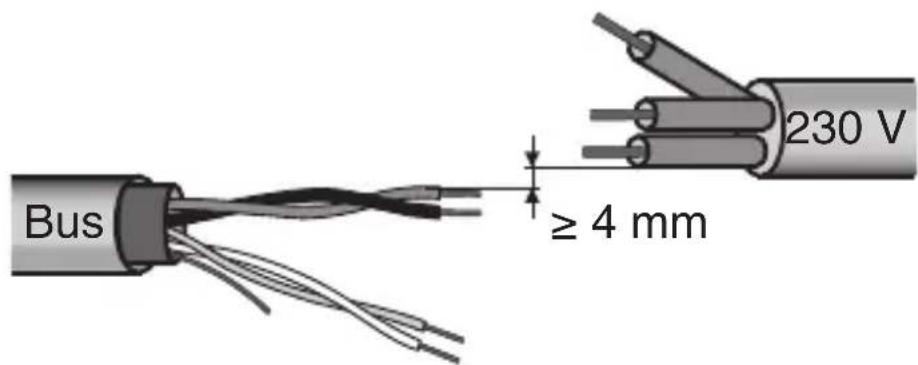

Distanza minima bus - linea elettrica

Bus ≥ 4 mm 230 V

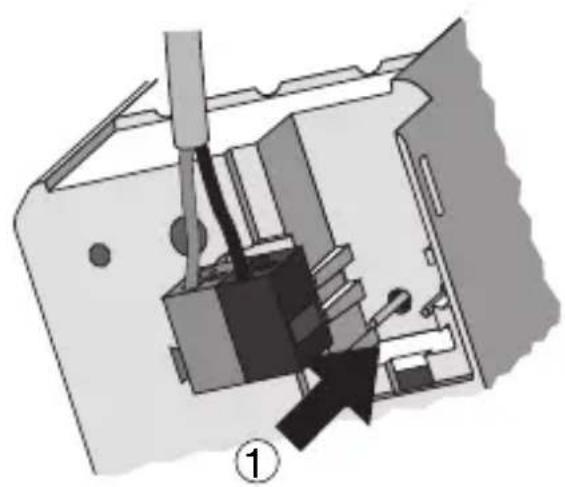

Fissaggio morsetto ad innesto

Inserire il dispositivo in un supporto Chorus, facendo attenzione che i pulsanti di comando locale si trovino a sinistra.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al contenitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON SOFTWARE ETS

Il dispositivo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contenute nel Manuale Tecnico.

Comunicazione Bus KNX

Alimentazione Tramite bus KNX, 29 V dc SELV

Cavo bus KNX TP1

Assorbimento corrente dal bus 8 mA max

Elementi di comando 1 tasto miniatura di programmazione indirizzo fisico

2 pulsanti di comando locale

Elementi di visualizzazione 1 LED rosso di programmazione indirizzo fisico

2 LED verdi di segnalazione stato uscite

2 LED ambra di localizzazione notturna

Elementi di attuazione 1 relè unipolare con fase derivata

1 relè unipolare con contatto in scambio e

fase derivata

Contatto di uscita 2 NA da 8 A (cosφ=1) - 250 V ac

Corrente max per tipologia carico Motori e motoriduttori: 6A secondo EN60669-2-1

Ambiente di utilizzo Interno, luoghi asciutti

Temperatura di funzionamento -5 ÷ +45 °C

Temperatura di stoccaggio -25 ÷ +70 °C

Umidità relativa Max 93% (non condensante)

Connessione al bus Morsetto ad innesto, 2 pin ∅ 1 mm

Connessioni elettriche Morsetti a vite, sezione max cavi: 4 mm ^2

Grado di protezione IP20

Dimensione 2 moduli Chorus

Riferimenti normativi Direttiva bassa tensione 2006/95/CE

Direttiva compatibilità elettromagnetica 2004/108/CE

EN50428, EN50090-2-2

Certificazioni KNX
