Marque	Gewiss
Modèle	GW21990
Type de produit	Détecteur de mouvements infrarouge
Dimensions (L x H x P)	120 x 80 x 60 mm
Poids	150 g
Alimentation	230 V ~ 50 Hz
Angle de détection	180°
Portée maximale	12 m
Réglage de sensibilité	Oui, par potentiomètre
Temporisation	5 secondes à 8 minutes
Seuil de luminosité	3 à 2000 lux
Indice de protection	IP44
Température de fonctionnement	-20 °C à +40 °C
Montage	Mural ou au plafond
Hauteur de montage recommandée	2 à 2,5 m
Fonctions principales	Détection de présence, allumage automatique de l'éclairage
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Protection contre les surtensions, conforme aux normes CE
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le SAV Gewiss

FOIRE AUX QUESTIONS - GW21990 Gewiss

Comment installer le détecteur de mouvements Gewiss GW21990 ?

Fixez le support mural à l'aide des chevilles fournies, branchez les fils (phase, neutre, lampe) selon le schéma, puis clipsez le détecteur. La hauteur recommandée est de 2 à 2,5 m.

Comment régler la sensibilité du détecteur ?

Tournez le potentiomètre « SENS » à l'aide d'un petit tournevis. Dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

La lumière reste allumée en permanence, que faire ?

Vérifiez le réglage de la temporisation (TIME). Si elle est trop longue, réduisez-la. Assurez-vous également que le détecteur n'est pas obstrué ou exposé à des sources de chaleur.

Comment régler le seuil de luminosité ?

Ajustez le potentiomètre « LUX ». Tournez-le vers le soleil pour que le détecteur ne s'active que la nuit, ou vers la lune pour qu'il fonctionne aussi le jour.

Le détecteur ne s'allume pas, pourquoi ?

Vérifiez l'alimentation électrique, l'état de l'ampoule et le bon branchement. Testez le détecteur en mode test (LUX au maximum). Si rien ne se passe, contactez le SAV.

Peut-on utiliser ce détecteur avec des ampoules LED ?

Oui, il est compatible avec les ampoules LED, à condition que leur puissance minimale soit de 5 W. Vérifiez la compatibilité dans la notice.

Quelle est l'angle de détection horizontal et vertical ?

L'angle horizontal est de 180° et l'angle vertical de 120°. La portée maximale est de 12 mètres.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de nettoyants abrasifs ou de solvants. Un nettoyage régulier du capteur garantit une détection optimale.

Le détecteur s'allume de jour, comment le corriger ?

Tournez le potentiomètre LUX vers le symbole soleil (moins de lux) pour que le détecteur ne s'active que dans l'obscurité.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en téléchargement sur le site notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI GW21990 Gewiss

Attention ! La sécurité de l'appareil n'est garantie que si les instructions suivantes sont respectées. Il est donc nécessaire de les lire avec attention et de bien les conserver. Les produits de la série System doivent être installés conformément à ce qui a été prévu par les normes CEI 64-8 pour les appareils à usage domestique et similaires, dans des environnements non poussièreux et là où il n'est pas nécessaire de mettre en place une protection spéciale contre la pénétration de l'eau. L'organisation de vente

de la Société GEWISS est à disposition pour tous éclaircissements et toutes informations techniques. Les produits de la série System RF sont conformes aux Normes R&TTE 1999/5/CE mars 1999. La technologie radio utilisée garantit que plusieurs équipements System RF peuvent opérer en même temps dans le même édifice sans aucune interférence. La présence d'autres systèmes radio qui transmettent de façon permanente sur la même fréquence (868 MHz) peut engendrer des perturbations.

n.3 batterie alcaline 1,5V, tipo AAA

Le détecteur de mouvement avec interrupteur crépusculaire, sur la base de l'intervention des capteurs dont il est équipé, envoie des commandes radio vers les actionneurs de la série SYSTEM RF comme :

• modules de sortie 3A,
• modules de sortie 16A,

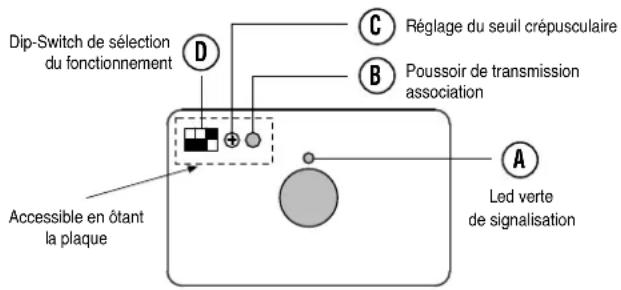

Le détecteur est muni d'une led verte (A) de signalisation, et d'un poussoir (B) utilisé pour envoyer une commande pendant l'association avec les modules de sortie.

Le réglage du seuil crépusculaire se fait au moyen d'un potentiomètre (C).

Le fonctionnement des capteurs peut être indépendant ou bien corrélé, ce qui permet de définir 3 modes de fonctionnement différents :

• capteur de mouvement
• capteur de mouvement + crépusculaire
• capteur crépusculaire.

On peut activer les 3 modes en même temps : il est alors possible d'utiliser le détecteur comme capteur de mouvement pour gérer certains modules de sortie et comme capteur crépusculaire pour en gérer d'autres.

Les modes de fonctionnement se sélectionnent au moyen d'un dip-switch (D) :

Capteur de mouvement Capteur de mouvement + crépusculaire Capteur crépusculaire

CONFIGURATION

Le module permet de réaliser des associations avec des actionneurs distincts auxquels il est possible d'envoyer des commandes différenciées et indépendantes, en fonction des modes de fonctionnement sélectionnés. Pour réaliser l'association il est nécessaire d'activer le mode de fonctionnement que l'on veut utiliser pour commander les actionneurs intéressés, suivant ce qui est indiqué sur le tableau :

Mode de fonctionnement capteur de mouvement		Mode de fonctionnement capteur de mouvement + crépusculaire	Mode de fonctionnement capteur crépusculaire
	ONOFF

et, ensuite, après avoir mis le module de sortie désiré en apprentissage de configuration, appuyer sur le poussoir frontal pour autoriser l'envoi du message de commande. Durant cette phase on ne peut activer qu'un seul mode à la fois. À la fin de la phase de configuration il est possible d'activer plus d'un mode en même temps.

FONCTIONNEMENT

Les modes de fonctionnement du détecteur sont déterminés en fonction de la sélection faite sur le dip switch.

Capteur de mouvement

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ, par exemple pour la commande automatique des lumières d'un couloir, on obtient l'allumage de la lumière (ON) à l'intervention du capteur de mouvement. L'extinction des lumières (OFF) se fait automatiquement quand la temporisation programmée sur l'actionneur termine.

L'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ est la seule association réalisable dans ce mode.

Capteur de mouvement + crépusculaire

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ, par exemple pour la commande automatique des lumières d'un garage, on obtient l'allumage de la lumière (ON) à l'intervention du capteur de mouvement si la luminosité du milieu est inférieure au seuil d'intervention du capteur crépusculaire. L'extinction des lumières (OFF) se fait automatiquement quand la temporisation programmée sur l'actionneur termine.

L'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ est la seule association réalisable dans ce mode.

Capteur crépusculaire

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement BISTABLE, par exemple pour la commande automatique des lumières du jardin, on obtient l'allumage de la lumière (ON) à l'intervention du capteur crépusculaire si la luminosité du milieu est inférieure au seuil programmé ; l'extinction des lumières (OFF) se produit quand la luminosité du milieu dépasse le seuil programmé.

Dans ce mode on peut réaliser non seulement l'association décrite, mais aussi l'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ.

RÉGLAGE DU SEUIL DU CAPTEUR CRÉPUSCULAIRE

Le réglage du seuil d'intervention du capteur crépusculaire se réalise de la façon suivante :

- avec le dip-switch, activer le mode de fonctionnement capteur crépusculaire ou capteur de mouvement + crépusculaire;

• appuyer sur le poussoir de transmission pendant au moins 3 secondes : la led verte s'allume si le niveau de luminosité (lux) capté à ce moment est inférieur à la valeur de seuil programmée ;
• agir sur le potentiomètre pour programmer le seuil jusqu'à la valeur désirée, en relation avec le niveau de luminosité mesuré par le capteur, en contrôlant l'état de la led verte.

Après 30 secondes, le module sort automatiquement du mode de réglage.

SIGNALISATIONS

Transmission d'une commande

Un seul clignotement de la led verte indique que la transmission d'une commande radio a été effectuée.

Batteries épuisées

La led verte clignotant cinq fois indique que les batteries sont en phase d'épuisement. Cette condition est signalée :

• automatiquement, en correspondance avec l'intervention du détecteur, si les modes capteur de mouvement ou bien capteur de mouvement + crépusculaire sont activés ;
• en appuyant sur le poussoir frontal, dans tous les modes de fonctionnement. De toute façon le fonctionnement du détecteur est garanti. Dans ce cas il est nécessaire de procéder à remplacer les batteries le plus tôt possible.

Seuil d'intervention du capteur crépusculaire

Lorsque le détecteur est en mode de réglage du seuil crépusculaire, la led verte est allumée quand le niveau de luminosité détecté est inférieur au seuil programmé, elle est éteinte si ce niveau est supérieur au seuil programmé.

INSTALLATION

ATTENTION

• Avant l'installation, vérifier que les modules de sortie associés reçoivent correctement les commandes.
• Pendant la phase d'installation, respecter le sens de montage indiqué sur le produit (UP).

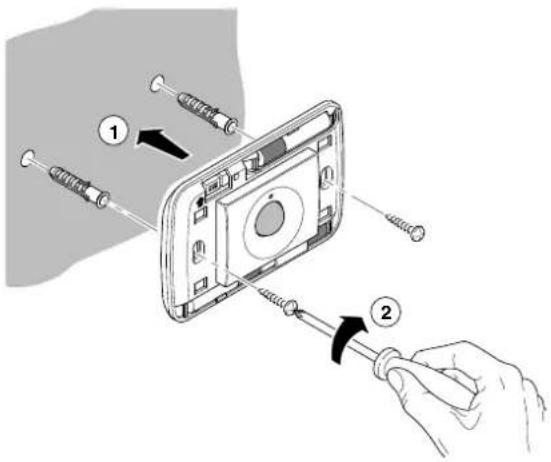

Montage avec chevilles

Montage avec du bi-adhésif

Montage sur boîte 3 postes

Appliquer le ruban adhésif isolant fourni avec l'appareil. (Seulement pour plaques couleur chrome et doré.)

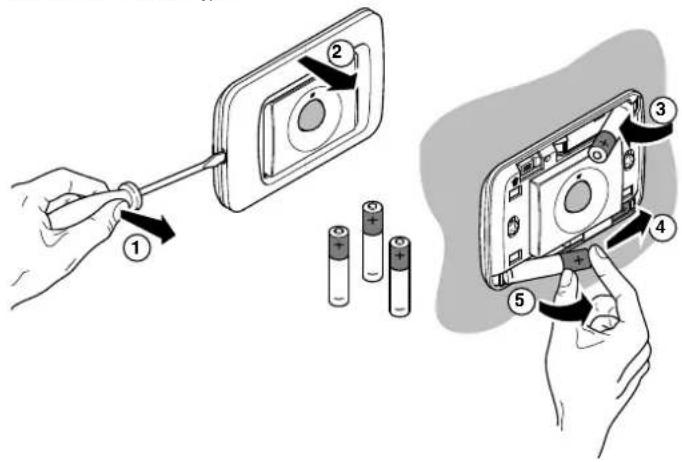

REEMPLACEMENT DES BATTERIES

Ne pas jeter les batteries déchargées dans la nature

3 batteries alcalines 1.5 V, type AAA

- Température de fonctionnement	-5° +40°C
- Fréquence radio	868 MHz
- Portée radio	100 m à champ libre
- Alimentation	à batterie, 3 x 1,5 V alcalines type AAA
- Plage de réglage du seuil crépusculaire	10 ÷ 500 lux
- Couverture horizontale du capteur de mouvement	8 m
- Angle de détection vert. capteur de mouvement	52,5°
- Angle de détection hor. capteur de mouvement	105°
- Dimensions max. (B x L x H)	116 x 80 x 25 mm
