WMV Plus - Détecteur BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur multifonction
Marque	Brennenstuhl
Modèle	WMV Plus
Alimentation	Pile 9V alcaline (non incluse)
Fonctions principales	Détection de poutres en bois, métaux et tension alternative
Profondeur max. de détection (bois)	Jusqu'à 40 mm
Profondeur max. de détection (métaux)	Environ 50-80 mm
Profondeur max. de détection (tension alternative)	Environ 30-50 mm (pour 230 VAC)
Affichage	LCD numérique avec indicateur de pile faible et graphique de poutres
Extinction automatique	Oui, en relâchant la touche
Dimensions (approx.)	15 x 7 x 3 cm
Poids (approx.)	200 g
Matériau du boîtier	Plastique
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Attention aux lignes électriques et tuyaux lors du perçage ; ne pas utiliser sur murs isolés avec fibres métalliques
Piles	Respecter la polarité ; éliminer selon la réglementation locale
Accessoires inclus	Aucun (pile non incluse)
Réparabilité	Pas de pièces détachées disponibles ; appareil à remplacer en cas de panne

FOIRE AUX QUESTIONS - WMV Plus BRENNENSTUHL

Comment insérer la pile dans le détecteur Brennenstuhl WMV Plus ?

Retirez le couvercle du compartiment pile et insérez une pile alcaline 9V en respectant la polarité indiquée. Refermez le couvercle.

Comment détecter une poutre en bois avec le WMV Plus ?

Placez l'interrupteur de sélection sur la position 'Bois', posez l'appareil contre le mur, appuyez sur la touche 15 jusqu'à ce que l'affichage indique '00', puis déplacez l'appareil lentement. Lorsque les chiffres augmentent et le signal sonore s'accélère, vous êtes proche de la poutre. Relevez la touche et marquez l'endroit.

Comment détecter un métal avec le détecteur ?

Réglez l'interrupteur sur 'Métaux', placez l'appareil contre le mur, appuyez sur la touche 15 jusqu'à '00', puis déplacez l'appareil lentement. Les chiffres augmentent et le signal sonore s'accélère lorsque vous approchez d'un objet métallique. Relâchez la touche et marquez la zone.

Comment détecter une tension alternative avec le WMV Plus ?

Placez l'interrupteur en position centrale 'Tension alternative', tenez l'appareil éloigné de toute source, appuyez sur la touche 15 jusqu'à '00', puis guidez l'appareil vers la zone suspecte. Des chiffres croissants et un signal rapide indiquent la présence de tension alternative.

Que signifie l'icône de pile faible sur l'écran ?

L'icône de pile faible indique que la pile est presque épuisée. Remplacez-la par une pile neuve 9V alcaline pour garantir un fonctionnement correct.

Quelle est la profondeur maximale de détection pour le bois ?

La profondeur maximale de détection du bois est d'environ 40 mm, mais elle peut varier selon la densité du mur et la taille de l'objet.

Le détecteur peut-il repérer des tuyaux en plastique ?

Non, le détecteur ne peut pas localiser les conduites d'eau en plastique. Il détecte uniquement les métaux, le bois et la tension alternative.

Comment réduire la sensibilité pour une localisation plus précise ?

Pour réduire la sensibilité, relâchez et appuyez de nouveau sur la touche 15 pendant la mesure. L'affichage revient à '00' et la sensibilité est réduite, ce qui permet de cibler plus précisément l'objet.

Le détecteur s'éteint automatiquement ?

Oui, l'appareil s'éteint automatiquement lorsque vous relâchez la touche 15. Cela économise la pile.

Comment entretenir le détecteur Brennenstuhl WMV Plus ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs. Rangez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI WMV Plus BRENNENSTUHL

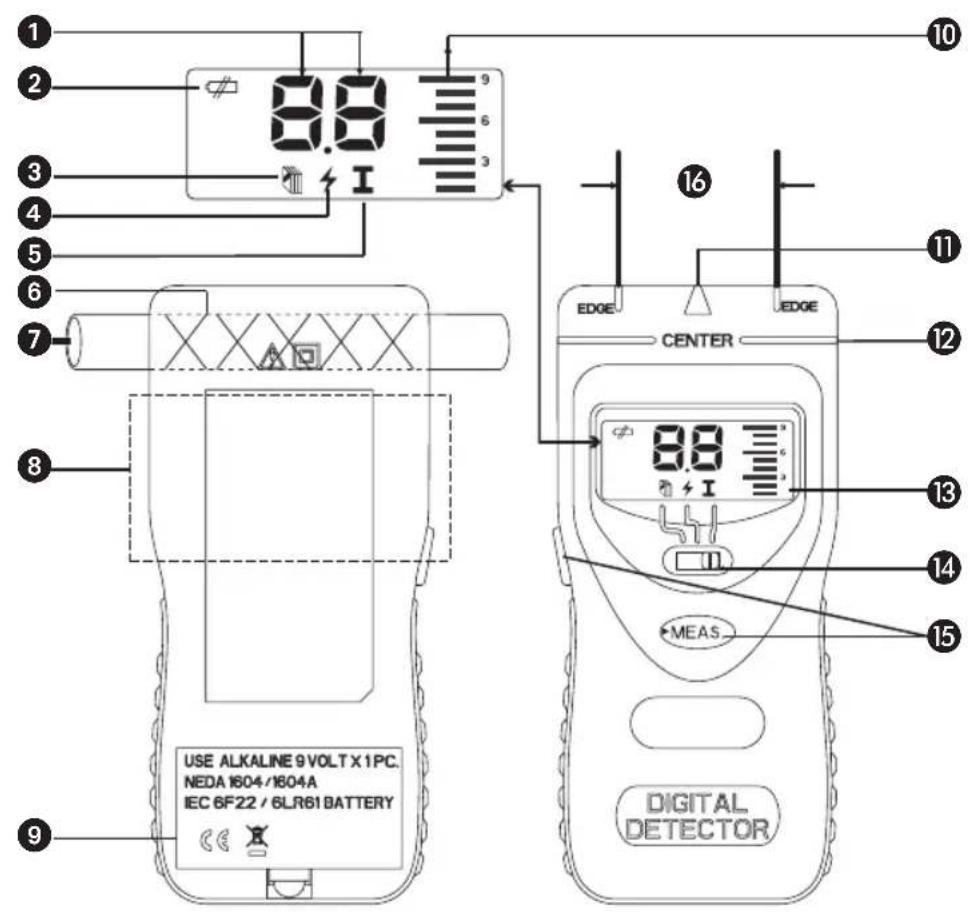

FR Notice d'utilisation

1 Affichage numérique
2 Affichage en cas de pile faible
Bois
Tension alternative
5 Métaux
Zone du capteur Métaux
7Objet métallique
Zone du capteur Tension alternative
Compartment de la pile
10 Affichage graphique des poutres
1Point de marquage Bois
12 Point de marquage Métaux
13 Affichage LCD
Interrupteur de selection
15 Touche
Zone du capteur Bois

WMV Plus Notice d'utilisation

Insertion de la pile :

Retirez le couvercle de la pile et insérez une nouvelle pile (pile bloc alcaline 9V DC).

Veillez à respecter une polarité correcte.

Si l'affichage des piles, apparait dans la fenetre d'affichage, la pile doit être remplacee par une nouvelle. Respectez absolument les dispositions legales locales lors de l'elimination des piles usées.

Localisation de poutres en bois

1. Poussez l'interrupteur de selection « vers la gauche pour selectionner la fonction «localisation du bois«.

1. Placez l'appareil contre le mur. Appuyez et mainte nez la touche 15 appuyee (soit sur le cote soit a I'avant) et attendez jusqu'à ce que I'affichage LCD indique 00 , ce qui signifie que le calibrage est achieve et l'appareil est opérationnel.

1. Déplacez l'appareil lentement et léteralement de manière uniforme.

1. Continuez à déplacer le détector le long de la surface jusqu'à ce que les nombres augmentent sur l'affichage, c.-à-d. 01, 02, 03..., cela accompagné d'un signal devenant de plus en plus rapide. Arrêtez le déplacement quand les valeurs chiffrées indiquées diminuent.

1. Déplacez le détector lentement à reculons jusqu'à ce que la valeur de mesure indiquée augmente de nouveau jusqu'à la valeur la plus élevé. Relâchez ensuite la touche «15»«.

1. Utilisez un crayon pour marquer l'endroit de la découverte.

Notice d'utilisation WMV Plus

REMARQUES :

1. L'appareil ne convient pas pour une utilisation sur les murs ou pla-fonds isolés avec des éléments contenant des fibres metalliques ou sur les murs en lattes et surfaces avec un crépi écais.
2. Il est important de contrôler encore une fois la position de la façon en effectuant d'autres mesures.
3. L'objet indiqué dans le mur peut être par exemple une ligne électriche, un tuyau ou autres. C'est pourquoit il faut faire preuve de la plus grande prudence lors du perçage, sciage ou l'enforcement de clous, car il est possible de toucher un tuyau ou une ligne électriche. Par précaution, il est recommendé d'effectuer d'autres mesures en mode «Métaux» et «Tension alternative».
4. Tenez vous main libre loin de l'appareil, quand il est en service, pour éviter des interférences ou inexactitudes.

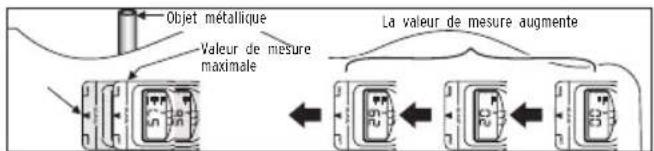

Localisation de méaux

1. Poussez l'interrupteur de selection « vers la droite pour selectionner la fonction « Métaux«.

1. Placez l'appareil contre le mur. Appuyez et mainte nez la touche 15 appuyee (soit sur le cote soit a I'avant) et attendez jusqu'à ce que I'affichage LCD indique 00 , ce qui signifie que le calibrage est acheve et I'appareil est operationnel.

1. Déplacez l'appareil lentement et lateralement de manière uniforme.

1. Continuez à déplacer le détecteur le long de la surface jusqu'à ce que les nombres augmentent sur l'affichage, c.-à-d. 01, 02, 03..., cela accompagné d'un signal devenant de plus en plus rapide. Arrétez le déplacement quand les valeurs chiffrées indiquées diminuents.

WMV Plus Notice d'utilisation

1. Déplacez le détecteur lentement à reculons jusqu'à ce que la valeur de mesure indiquée augmente de nouveau jusqu'à la valeur la plus élevé. Relâchez ensuite la touche «⑤»

1. Utilisez un crayon pour marquer l'endroit de la découverte.

REMARQUES :

1. L'appareil ne convient pas pour une localisation sur les murs ou plafonds isolés avec des éléments contenant des fibres métalliques.
2. L'appareil ne peut localiser aucune conduite d'eau en plastique.
3. Les lignes électriques situées dans des tubes isolants metalliques ou en PVC sont affichées en tant que «Métaux«.
4. La profondeur jusqu'à laquelle l'appareil peut localiser les métaux dépend du type de matériel et de la taille de l'objet. Les objets plus grands peuvent être localisés à de plus grandes profondeurs

Localisation de tension alternative

1. Poussez l'interrupteur de selection « en position centrale pour selectionner la fonction « Tension alternative «.

1. Maintenez le détecteur loin de l'objet à contrôle et autres sources de tension. Appuyez et maintenez la touche «15» appuyée (soit sur le côte soit à l'avant) et attendez jusqu'à ce que l'affichage LCD indique «00», ce qui signifie que le calibrage est achéve et l'appareil est opérationnel.

1. Guidez l'appareil sur l'objet à contrôle, comme par exemple les prises de courant, les fiches, les conduites etc. Des nombres augmentant sur l'affichage, c.-à-d. 01, 02, 03... et un signal rapide indiquent une tension alternative. Ce faisant, observez la position de la zone du capteur. «

Notice d'utilisation WMV Plus

Réduisez la sensibilité en effectuant de multiples calibrages

Procedez comme pour les étapes 1 et 2 de chaque fonction de localisation.

Déplacez l'appareil lentement et latéralement de manière uniforme jusqu'à ce que les nombres augmentent sur l'affichage.

Si vous vous trouvez déjà très à proximé de l'objet, l'affichage «- « peut apparâtre, accompagné d'un graphique de toute clignotant »*. Si vous souhaïez déterminer encore plus précisément l'emplacement de l'objet, vous pouvez calibrer de nouveau l'appareil en relâchant et appuyant sur la touche «⑤«. Attendez jusqu'à ce que l'affichage LCD indique «00« (la sensibilité est à présent réduite).

Continuez à déplacer lentement l'appareil dans la même direction commeAAPARAVANT.L'affichage commence a augmenter de>>00« ades valeurs plus elevées jusqu'à ce que l'appareil ait déterminé avec précision la position exacte de I'objet. Il est possible d'utiliser ce nouveau calibrage plusieurs fois, si nécessaire.

Caracteristiques techniques :

• Tension de service : 9 V tension continue, pile bloc alcaline (non incluse)

• Profondeur max. de reconnaissance (varie en fonction de la constitution du mur et la taille de l'objet) :

a) Bois : jusqu'à 40 mm

b) Tension alternative : env. 30-50 mm (pour 230 VAC)

c) Métaux : env. 50-80 mm

• Désactivation : désactivation automatique quand la touche est libre.

Traitement des déchets

Eliminez les apparèils électriques en respectant l'environnement !

Les apparêils électriques n'ont pas leur place dans les ordures menagères. Conformément à la directive européen

2002/96/CE sur les apparêils électriques et électroniques, les apparêils électriques doivent être collectés séparément et conduits dans un centre de recyclage respectant l'environnement. Vous trouvrez des informations sur les possibités de traitement des déchets pour l' apparéil usé auprès de votre administration communale ou municipale.

WMV Plus Notice d'utilisation

Dommages environnementaux par une mauvaise élimination des piles !

Les piles n'ont pas leur place dans les ordures menagères. Elles peuvent contenir des métaux lourds toxiques et sont soumises à un traitement des ordures spécial. Remettez pour cette raison les piles usées dans un centre de collecte communal.
