GEBRUIKSAANWIJZING WMV Plus BRENNENSTUHL

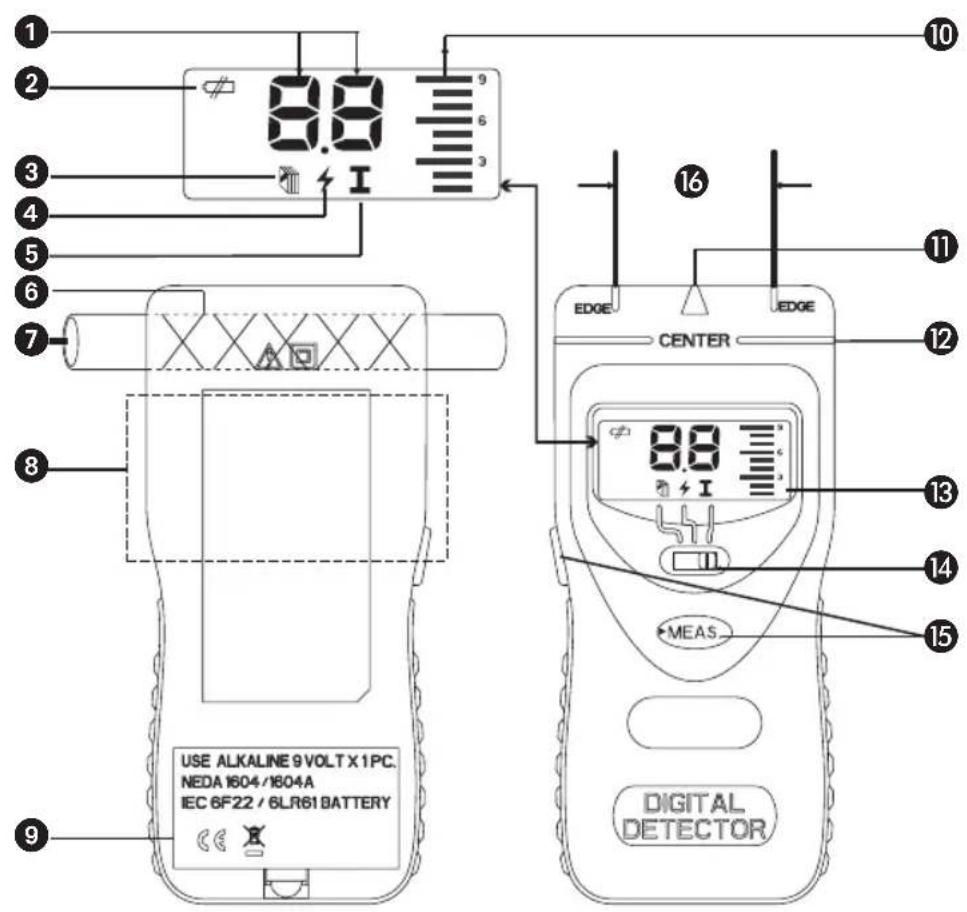

1Numerieke weergave
Weergave bij lage batterij
Hout
Wisselspanning
Metaal
Sensorbereik metaal
Metalen object
Sensorbereik wisselspanning
Batterijvak
Weergave in balkengrafiek
11 Markeringspunt hout
12 Markeringspunt metaal
13LCD-weergave
14Selectieschakelaar
Bedieningsknop
16 Sensorbereik hout

WMV Plus Handleiding

Plaatsen van de batterij:

Verwijder het deksel van het batterijvakje enplaats er een neue batterij (9V DC alkaline blokbatterij) in. Zorg voor een juiste polariteit. Wanner de batterijweergave in het display verschijnt, moet de batterij verrangen worden. Leef bij de afvalverwijdering van de verbruike batterij de lokale wettelijk reglementen na.

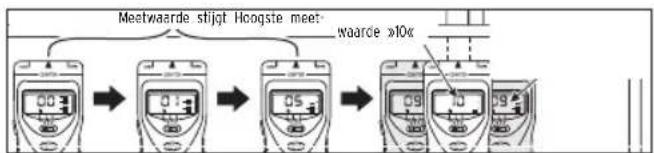

Detectoren van houtbalken

1. Schuif de selectieschakelaar 4 maar links om de functie Houtdetectie te selecteren.

1. Plaats het apparaat op de muur. Druk op de bedie-ningsknop × 5 (aan de zijkant ofwel vooraan) en houd deze ingedrukt tot er op hetLCD-schem de weergave 00 verschijnt, wat erop duidt dat het kalibreren voltooid is en het apparaat gebruiksklaar is.

1. Beweeg het apparaat langzaam en gelijkmatig zichwaarts.

1. Beweeg de detector verder langs het oppervlak tot de getallen in het display beginnen te stijgen - 01, 02, 03,... - begeleid van een steeds sneller luidende signaaltoon. Stop met bewegen wanner de weergegeven waarde vermindert.

1. Beweeg nu de detector langzaam hinterwaarts tot de meetwaarde terug op het hoogste niveau staat. Laatervoigens de bedieningsknop 15 los

1. Markeer met een potlood de vindplaats.

Handleiding WMV Plus

OPMERKINGEN:

1. Het apparaat is nicht geschikt voor gebruik op muren of plafonds die geïsoleerd zijn met elementen die metaalvezels bevatten, of op lattenwanden en oppervlakken met dik pleisterwerk.
2. Het is belangrijk dat deplaats van de balk nogmaals door aanvul-lende metingen worden gecontroleerd.
3. Het gedetecteerde object in de muur kan ook bv. een elektrische leding, een waterleiding of dergelijkke zich. Daarom要去 men bij het boren, zagen of inkloppen van spijkers, uiterst voorzichtig zich, want men zou een water- of elektrische leding konnen raken. Voor alle verilgheid要去 aanvullende metingen in de modus «Metaal« en «Wisselspanning«uitgevoerd worden.
4. Houd uw vrije hand weg van het apparaat wanner dit in werkig is om interferentie en onnauwkeurigheden te vermijden.

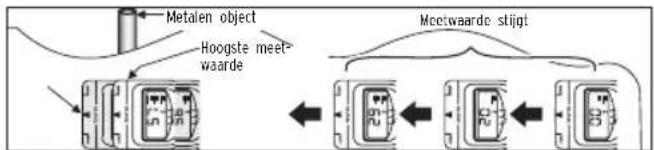

Metaaldetectie

1. Schuif de selectieschakelaar 4 maar rechts om de functie Metaal te selecteren.

1. Plaats het apparaat op de muur. Druk op de bedi- ningsknop 5 (aan de zijkant ofwel vooraan) en houd deze ingedrukt tot er op het lcd-schem de weergave 00 perschijnt, wat erop duidt dat het kalibreren voltooid is en het apparaat gebruiksklaar is.

1. Beweeg het apparaat langzaam en gelijkmatig zijwaarts.

1. Beweeg de detector verder langs het oppervlak tot de getallen in het display beginnen te stijgen - 01, 02, 03,... begeleid van een steeds sneler luidende signaaltoon. Stop met bewegen wanner de weergegeven waarde vermindert.

WMV Plus Handleiding

1. Beweeg nu de detector langzaam awhiles tot de meetwaarde terug op het hoogste niveau staat. Laatervoigens de bedieningsknop 15 los

1. Markeer met een potlood de vindplaats.

OPMERKINGEN:

1. Het apparaat is nicht geschickt voor detectie in wanden of plafonds die met metaalvezelhoudende elementen geisoleerd werden.
2. Het apparaat kan geen kunststof waterleidingen detecteren.
3. Stroomleidingen in PVC of metalen isolatiebuizen, worden als »Metaalk « aangeduid.
4. De diepte tot waarop het apparaat metaal kan detecteren, hangt of van de aard van het materiaal en de groote van het object. Grotere objeven konnen op grotere dieptes gedetecteerd worden.

Detectoren van wisselspanning

1. Schuif de selectieschakelaar 14 het midden om de functie «Wisselspanning« te selecteren.

1. Houd de detector weg van het te controlleren object en andere spanningsbronnen. Druk op de bedie-ningsknop 15 (aan de zijkant ofwel vooraan) en houd deze ingedrukt tot er op hetLCD-schem de weergave 00 verschijnt, wat aanduidt dat het kalibreren voltooid is en het apparaat gebruiksklaar is.

1. Beweeg het apparaat over het te controleren object, bv. het stopcontact, de stekker, leidingen enz. Stijgende cijfers in het display - 01, 02, 03,... en een sneller luidende signaaltoon wijzen op wisselspanning. Let waar bij op deplaats van het sensorbereik 8

Handleiding WMV Plus

Verminderen van de gevoeligheid door meervoudig kalibreren

Voer stappen 1 en 2 UIT van de desbeteffende detectiefunctie.

Beweeg het apparaat langzaam en gelijkmatig zichwaarts tot de cijfers in het display stijgen.

Wanner u zich nabij het object bevindt, kan de weergave - verschijnen, samen met een een knipperende balkengrafie . Indien u deplaats van het object nog nauwkeuriger wil bepalen,kest u het apparaat opnieuw kalibreren door de bedieningsknop 15 los te laten en opnieuw in te drukken. Wacht tot het lcd-schem 00 toont (de gevoeligheid is nu verminderd).

Beweeg het apparaat langzaam verder indezelfde richting als voordien. De weergave begint nu te stijgen van 00 maar hogere waarden, tot het apparaat de exacte positie van het object bepaald heeft. Indien nodig kan deze herkalibrering meertere malen worden uitgevoerd.

Technische informatie:

• Voedingsspanning: 9V gelijkspanning, alkaline blokbatterij (niet inbegren)

• Max. detectediepte (kan verschillen naargelang de aard van de muuren de grootte van het object):

a) Hout: tot 40 mm

b) Wisselspanning: ca. 30-50 mm (bij 230 VAC)

c)Metaal:ca.50-80 mm

• Uitschakeling: Onmiddelijke uitschakeling wanner de bedieningsknop losgelaten worden.

C E

Afvalverwijdering

Elektrische apparaten milieuvriendelijk verwijderen! Elektrische apparaten horen nicht bij het gewone huisvuil! Conform de Europese richtlijn 2002/96/EG betreffende elektrische en elektronische apparatuur要去en afgedankte elektrische apparaten geschaffen ingezameld worden en op een milieuduurzame manier gerecycleerd worden. Vraag bij uw gemeentebestaar waar de mogelijkheden voor het verwijderen van afgedankte apparaten.

Het verkeerd verwijderen van batterijen kan het milieu beschadigen!

Batterijen horen nicht bij het gewone huisvuil! Ze können giftige zware metalen bevatten en moeten geschieren verwijderd worden. Geef waarom de lege batterijen af bij het inzamelpunt van uw gemeente.
