MANUALE UTENTE WMV Plus BRENNENSTUHL

Display numerico
2 Visualizzazione livello batteria basso
3 Legno
4Tensione alternata
Metallo
6Campo sensore metallo
Oggetti in metallo
8Campo sensore tensione alternata
9Vano batterie
10Visualizzazione diagramma a colonne
Punto di marcatura legno
12Punto di marcatura metallo
13Display LCD
14Selettore
Tastodicomando
16Campo sensore legno

Instrimento della batteria:

Togliere il coperchio della batteria e insereire una nuova batteria (batteria block alcalina da 9V DC). Attenzione alla corretta polarità. Quando appeare il segnale della batteria ' sul display, la batteria deve essere sostituita con una nuova. Per lo smaltimento delle batterie usate rispetto assolutamente le prescrizioni di legge locali.

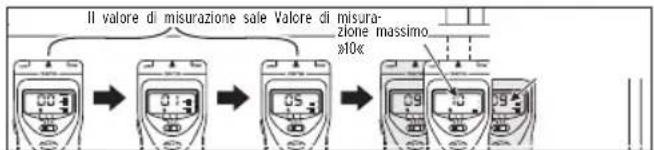

Localizzazione di travi in legno

1. Spostare il selettore «»的方式来 sinistra, per selezionare la funzione «»localizzazione legno«.

1. Posizione are l'apparecchio sulla parete. Premere e tenere premuto il tasto di lavoro 15 (lateramente o davanti) e attendere finché il display LCD non mostri 00 a significare che la calibrazione è terminata e che l'apparecchio è pronto per l'uso.

1. Muovere l'apparecchio lentamente e uniformamente di lato.

1. Continuire a muovere il rivelatore lungo la superficie, finché non compaiano sul display i numeroi,cioè 01,02,03...,accompagnati da un segnale sonoro che diventa sempre più veloce. Arrestare il movimento se i valori numerici individati diminuiscono.

1. Muovero lentamente il rivelatore a ritroso, finché il
   valore di misurazione indicato non salga di nuovo
   al livello massimo. A quello punto rilasciare il tasting di lavoro 15

1. Utilizzare una matita per marcare il luogo di ritrovamento.

Istruzioni d'uso WMV Plus

OSSERVAZIONI:

1. L'apparecchio non è adatto all'utilizzo su pareti o soffitti isolati con elementi contententi fibre di metallo o su pareti incannuicate o superfici con intonaco spesso.
2. E importante analizzare con ulteriori misurazioni la posizione delle travi.
3. L'oggetto indicate nella parete cui si èsso and es. un cavo di tensione, un tubo o similare. Per tale motivo occorre adottare la massima precauzione se si praticano fori, se si sega o si piantano dei chiodi, poiché si potrebbe incappare in un tubo o in una conduttura elettrica. Per essere sicuri, si dovrebbero eseguire ulteriori misurazioni nelle modalità «metallo« e «tensione alternata».
4. Tenere la mano libera lontana dall'apparecchio, se questo è in funzione, per evitare interferenze e imprecisioni.

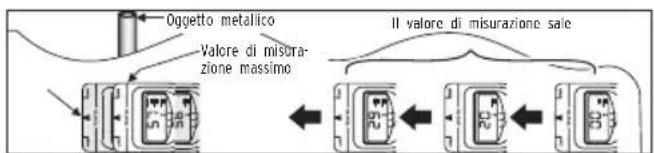

Localizzazione metallo

1. Spostare il selettore « verso destra, per selezionare la funzione « metallo«.

1. Posizione l'apparecchio sulla parete. Premere e tenere premuto il tasto di lavoro 15 (lateramente o davanti) e attendere finché il display LCD non mostri 00 , a significare che la calibrazione è terminata e che l'apparecchio è primo per l'uso.

1. Muovere l'apparecchio lentamente e uniformamente di lato.

1. Continuare a muovere il rivelatore lungo la superficie, finché non compaiano sul display i numeroi, cioè 01, 02, 03..., arrivagnati da un segnale sonoro che diventa sempre più veloce. Arrestare il movimento se i valori numerici indicate diminuisconov.

WMV Plus Istruzioni d'uso

1. Muovere lentamente il rivelatore a ritroso, finché il valore di misurazione indicate non salga di nuovo al livello massimo. A quello punto rilasciare il tasting di lavoro >>15<.

1. Utilizzare una matita per marcare il luogo di ritrovamento.

OSSERVAZIONI:

1. L'apparecchio non è adatto alla localizzazione su pareti o soffitti che siano isolati con elementi contententi fibre di metallo.
2. L'apparecchio non è in grado di localizzare condutture dell'acqua in plastica.
3. Cavi di tensione in tubi isolanti in PVC o metallo vengono indicati come »metallo«.
4. La profondità a cui l'apparecchio può localizzare il metallo dipende dal tipo di materiale e alla dimensione dell'oggetto. Oggetti di dimensioni maggiori possono essere localizzati a profondità superiori.

Localizzazione di tensione alternata

1. Spostare il selettore « in posizione centrale, per selezionare la funzione "tensione alternata".

1. Tenere il rivelatore lontano dall'oggetto da analizzare o altre fonti di tensione. Premere e tenere premuto il tasto di lavoro 15 (lateralmente o davanti) e attendere, finché il display LCD non mostri 00 a significare che la calibrazione è terminata e che l'apparecchio è primo all'uso.

1. Portare l'apparecchio sull'oggetto da analizzare, come ad es. prese, spine, cavi, ecc. Dei numero crescenti sul display,cioe 01,02,03...ed un segnale sonoro sempre più veloce indicano la tensione alternata.Osservare al riguardo la posizione del Campo di sensore 8

Riduzione della sensibilità attraverso una ripetuta calibrazione

Procedere come nei passaggi 1 e 2 della rispettova funzione di localizzazione.

Istruzioni d'uso WMV Plus

Muovere l'apparecchio lentamente e uniformamente di lato, finché i numeroi sul display non augmentino.

Se ci si trovava più molto vicini all'oggetto, il display può evidenziare «- «, arrivagnato da un diagramma a colonne lampeggiante » «. Se si desidera determinare ancorta più da vicino la posizione dell'oggetto, è possibile ricalibrare l'apparecchio rilasciendo e premendo il tasto di dato »15«. Attendere finché il display LCD non mostri «00« (la sensibilità ora è ridotta).

Continuare a muovere l'apparecchio lentamente nella stessa direzione di prima. Il display comincia a migliorare un valore che da «00« sale, finché l'apparecchio non abbia determinato l'esatta posizione dell'oggetto. Se necessario, la nuova calibrazione può essere utilizzata più volte.

Dati tecnici:

• Tensione d'esercizio: Batteria block alcalina da 9 V tensione continua (non inclusa)

• Profondità di riconoscimento massima (variabile a seconda del tipo di parete e della dimensione dell'oggetto):

a) legno fino a 40 mm

b) tensione alternata: ca. 30-50 mm (a 230 VAC)

c) metallo: ca. 50-80 mm

• Specnimento: spegnimento immediato, se viene rilasciato il tasto di lavoro.

C

Smaltimento

Smaltire gli apparecchi elettronici in modo ecocompatibile!
Gli apparecchi elettronici non devono essere messi con i rifiuti domestici. Secondo la direttiva europea 2002/96/CE sui vecchi apparecchi elettrici ed elettronici,

gli apparecchi elettrici usati devono essere raccolti separatamente e smaltiti in modo ecocompatibile. Si possono averere informazioni sulle modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o città.

Danni ambientali causati da un errato smaltimento delle batterie!

Le batterie non devono essere con i rifiuti domestici.

Possono contentere metalli pesanti velenosi e devono essere trattate come rifiuti speciali.

Di seguenza le batterie usate devono essere conferite ad un centro di raccolta comunale.
