Tipo de producto	Detector multifunción
Marca	Brennenstuhl
Modelo	WMV Plus
Alimentación	Pila 9V alcalina (no incluida)
Funciones principales	Detección de vigas de madera, metales y tensión alterna
Profundidad máx. de detección (madera)	Hasta 40 mm
Profundidad máx. de detección (metales)	Aproximadamente 50-80 mm
Profundidad máx. de detección (tensión alterna)	Aproximadamente 30-50 mm (para 230 VCA)
Pantalla	LCD digital con indicador de pila baja y gráfico de vigas
Apagado automático	Sí, al soltar el botón
Dimensiones (aprox.)	15 x 7 x 3 cm
Peso (aprox.)	200 g
Material de la carcasa	Plástico
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos abrasivos
Seguridad	Atención a las líneas eléctricas y tuberías al perforar; no usar en paredes aisladas con fibras metálicas
Pilas	Respetar la polaridad; eliminar según la normativa local
Accesorios incluidos	Ninguno (pila no incluida)
Reparabilidad	No hay piezas de repuesto disponibles; sustituir el aparato en caso de avería

Preguntas frecuentes - WMV Plus BRENNENSTUHL

¿Cómo insertar la pila en el detector Brennenstuhl WMV Plus?

Retire la tapa del compartimento de la pila e inserte una pila alcalina de 9V respetando la polaridad indicada. Cierre la tapa.

¿Cómo detectar una viga de madera con el WMV Plus?

Coloque el interruptor de selección en la posición 'Madera', coloque el aparato contra la pared, presione el botón 15 hasta que la pantalla muestre '00', luego mueva el aparato lentamente. Cuando los números aumenten y la señal sonora se acelere, estará cerca de la viga. Suelte el botón y marque el lugar.

¿Cómo detectar un metal con el detector?

Ajuste el interruptor en 'Metales', coloque el aparato contra la pared, presione el botón 15 hasta '00', luego mueva el aparato lentamente. Los números aumentan y la señal sonora se acelera al acercarse a un objeto metálico. Suelte el botón y marque la zona.

¿Cómo detectar tensión alterna con el WMV Plus?

Coloque el interruptor en la posición central 'Tensión alterna', mantenga el aparato alejado de cualquier fuente, presione el botón 15 hasta '00', luego guíe el aparato hacia la zona sospechosa. Números crecientes y una señal rápida indican presencia de tensión alterna.

¿Qué significa el ícono de pila baja en la pantalla?

El ícono de pila baja indica que la pila está casi agotada. Reemplácela por una pila nueva de 9V alcalina para garantizar un funcionamiento correcto.

¿Cuál es la profundidad máxima de detección para la madera?

La profundidad máxima de detección de madera es de aproximadamente 40 mm, pero puede variar según la densidad de la pared y el tamaño del objeto.

¿Puede el detector localizar tuberías de plástico?

No, el detector no puede localizar tuberías de plástico. Solo detecta metales, madera y tensión alterna.

¿Cómo reducir la sensibilidad para una localización más precisa?

Para reducir la sensibilidad, suelte y presione nuevamente el botón 15 durante la medición. La pantalla vuelve a '00' y la sensibilidad se reduce, lo que permite apuntar con mayor precisión al objeto.

¿El detector se apaga automáticamente?

Sí, el aparato se apaga automáticamente al soltar el botón 15. Esto ahorra la pila.

¿Cómo mantener el detector Brennenstuhl WMV Plus?

Limpie el aparato con un paño seco y suave. No use solventes ni productos abrasivos. Guárdelo en un lugar seco y libre de polvo.

MANUAL DE USUARIO WMV Plus BRENNENSTUHL

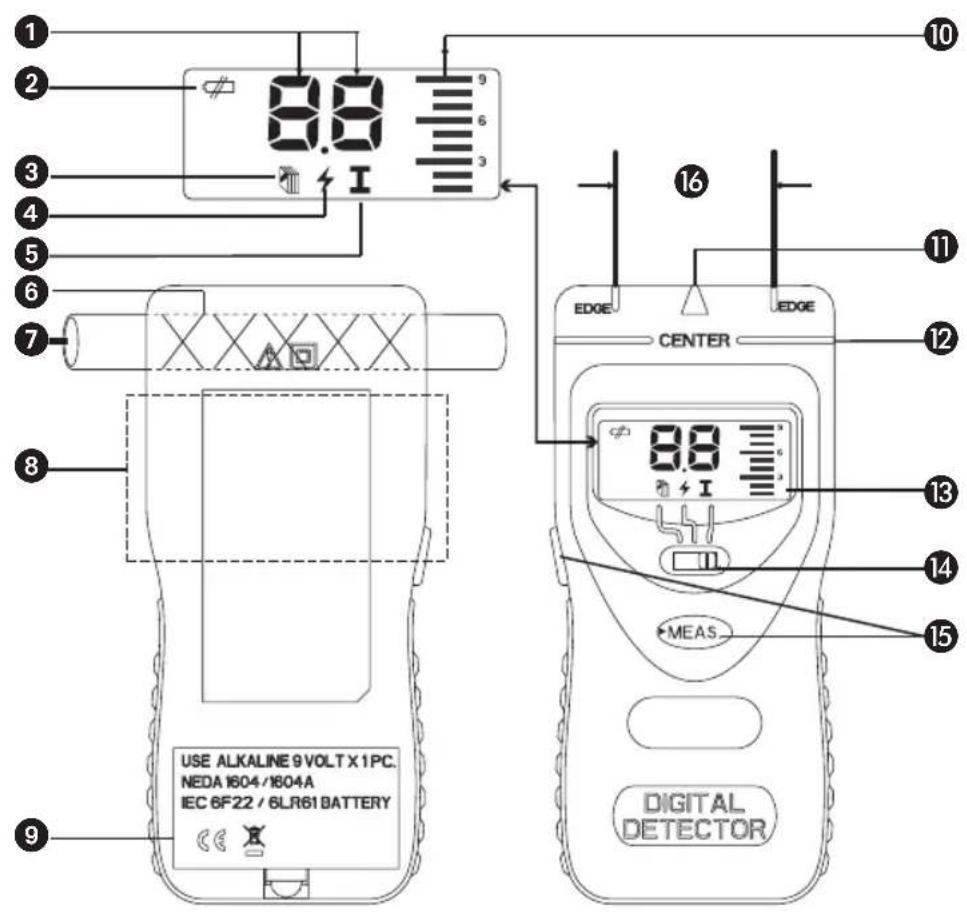

ES Instrucciones de empleo

Indicador numérico
Indicador de batería baja
Madera
Tensionaltera
Metal
6Área del sensor metal
7Objeto metálico
8Área del sensor tensión alterna
9 Compartimento de la bateria
Indicador de grfico de barras
Punto marcado madera
12Punto marcado metal
13Indicador LCD
14Conmutador de seleccion
15Tecla de mando
16Área del sensor madera

WMV Plus Instrucciones deemploi

Colocacion de la bateria:

Retire la cubierta de la bateria e introduzca una baterianea (bateria Block alcalina 9V DC). Asegúrese de colocarla con la polaridad correcta.

Cuando aparezca el indicator de la bateria ' ' en la ventana de indicacion, debenCambiar la bateria por una nuevo. Deben tenerse en cuenta las dispositions legales locales para la eliminacion de las baterias usadas.

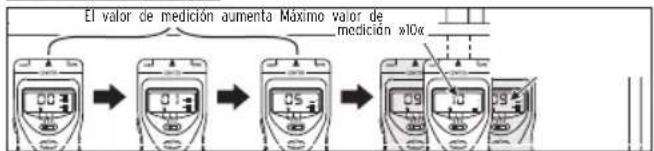

Detección de viga de madera

1. Gire el conmutador de selección 4 a la izquierda para selectionar la funciona detec tion de madera..

1. Coloque el aparato en la pared. Mantenga pulsada la tecla de mando «(por unazo o por delante) y espere hasta que el indicator LCD mueste «00«, con lo cual recluye la calibracion y el aparato esta lista para funciona.

1. Mueva el aparato lenta y constantemente hacía un所做的.

1. Siga moviendo el detector por la superficie hasta que los nombres de la pantalla asciendan, este es, 01, 02, 03..., a la vez que se oye sonido de advertencia cada vez más rápido. Deje de mover el aparato cuando los nombres de la pantalla disminuyan.

1. Retroceda lentamente el detector hasta el lugardonde se mostraba el mayor valor medido.Despues suele la tecla de mando 15

1. Utilice un lápiz para marcar el lugar detectado.

Instrucciones de empleo WMV Plus

OBSERVACIONES:

1. El aparato no esADEUCADO para su uso en paredes o techos que estén aislados con elementos que contenga fibras metálicas o en paredes de listones y superficies con un revoque grueso.
2. Es importante comprobar de nuevo la posicion de la barra realizando variedas medicaciones.
3. El的对象to很棒 de la pared también puede ser, por exemple, una linea electrica, un tubo, etcétera. Por tanto, deben tenerse el máximo cuidado al taladrar, serrar o clavar clavos, ya que pueda dar con un de这些 tubos o lineas electricas. Para ir sobre seguro, deben realizarse varias medicaciones en losodos «metal» y «tensionalterna».
4. Mantenga la mano libre lejos del aparato cuando está en funcionalmente paraatarverciencias y resultados imprecisos.

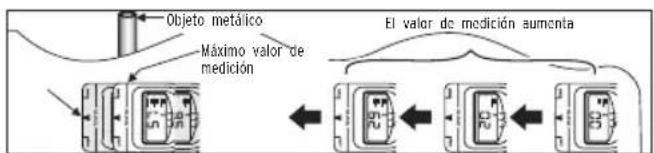

Detección de metal

1. Gire el conmutador de selección 14 a la derecha para seleccionar la funciona metal.

1. Coloque el aparato en la pared. Mantenga pulsada la tecla de mando «(por un lado o por delante) y espere hasta que el indicator LCD mueste «00«, con lo cual recluye la calibracion y el aparato esta lista para funciona.

1. Mueva el aparato lenta y constantemente hacía un所做的.

1. Siga moviendo el detector por la superficie hasta que los nombres de la pantalla asciendan, este es, 01, 02, 03..., a la vez que se oye un sonido de advertencia cada vez más rápido. Deje de mover el aparato cuando los nombres de la pantalla disminuyan.

WMV Plus Instrucciones deemploi

1. Retroceda lentamente el detector hasta el lugardonde se mostraba el mayor valor medido.
   Despues suele la tecla de mando 15

1. Utilice un lápiz para marcar el lugar detectado.

OBSERVACIONES:

1. El aparato no esADEUCADO para la detec tion en paredes o techos que esten aislados con elementos que contengan fibras metálicas.
2. El aparato no pueda detectar tuberías de agua de plástico.
3. Las lineas electricas en tubos aislantes de PVC o metal se muestran como »metal«.
4. La profundidad a la que el aparato pueda detectar metal depende de la clase de material y del tiempo del objecto. Los objetos grandes你能 detectarse a mayores profundidades.

Detección de tension alterna

1. Gire el conmutador de selección 4 a la posición central para selecciónar la funciona tensión alterná.

1. Mantenga el detector alejado del objecto de prueba y de otheras fuentes de tension. Mantenga pulsada la tecla de mando 15 (por un lado o por delante) y espere hasta que el indicator LCD mueste 00 con lorial concluye la calibracion y el aparato esta lista para funciona.

1. Mueva el aparato por el objeto de prueba, como pueda ser, por exemple, un enchufe, un conector, un cable, etcétera. El aumento de los número de la pantalla, este es, 01, 02, 03..., y el sonido de advertencia cada vez más rápido indican tensión alterna. Tenga en cuenta la orientación del área del sensor «⑧»

Instrucciones de empleo WMV Plus

Reducción de la sensibilitad mediante la repeticción de la calibración

Proceda como se indica en los pasos 1 y 2 de la función de detectación correspondiente.

Mueva el aparato lenta y constantemente hacía unrado hasta que los número de la pantallaurrenten.

Si ya se encuesta muy cerca del的对象, pueda aparecer el indicator «- «, además de parpadear un grafico de baras » «. Si quiere determinar aun más cerca el lugar del的对象, puedevoltar acalibrar el aparato soltando y pulsando la tecla de mando «5». Espere hasta que la pantalla LCD mueste «00« (ahora la sensibilitad es menor).

Siga moviendo el aparato lentamente en laquia dirección que antes. El indicator comienza a augmentar de «00» a cifras superiores hasta que el aparato determine la posión exacta del objecto. En caso necessario, pueda emplearse varias vezes esta nuevo calibración.

Datasétécnicos:

• Tensión de funciona: Batería Block alcalina, tensión continua de 9V (no se incluye)

• Profundidad de detectación max. (puede variar en función de la composición de la pared y el tiempo del objecto):

a) Madera: hasta 40 mm

b) Tensión alterna: 30-50 mm aprox. (a 230 VAC)

• Desconexión: desconexión inmediata si se activa la tecla de mando.

C

Eliminación del producto

iLos aparatos electricos deben eliminarse de forma ecologica!

Los aparatos electricos no deben desecharse en la basura domestica. Conforme a la Directiva europea 2002/96/CE sobre aparatos electricos y electronicos, los aparatos electricos usados se deben分开ar y reciclar de forma respetuosa con el medioambiente. En su ayuntamiento u oficina de gestion urbanistica obtendra informacion sobre la forma de desechar el aparato uso.

iLa eliminación Incorrecta de las baterías tiene efectos nocivos para el medioambiente!

Las baterías no deben desecharse en la basura domestica.

Pueden contener metales pesados toxicos y, por tanto, se someten a un tratamiento de residuos peligrosos. Entregue las baterías usadas en un punto de recogida municipal.
