Produkttyp	Multifunktionsdetektor
Marke	Brennenstuhl
Modell	WMV Plus
Stromversorgung	9V Alkaline-Batterie (nicht im Lieferumfang enthalten)
Hauptfunktionen	Erkennung von Holzträgern, Metallen und Wechselspannung
Maximale Erkennungstiefe (Holz)	Bis zu 40 mm
Maximale Erkennungstiefe (Metalle)	Ca. 50-80 mm
Maximale Erkennungstiefe (Wechselspannung)	Ca. 30-50 mm (für 230 V AC)
Anzeige	LCD-Digitalanzeige mit Batteriestandsanzeige und Trägerdiagramm
Automatische Abschaltung	Ja, beim Loslassen der Taste
Abmessungen (ca.)	15 x 7 x 3 cm
Gewicht (ca.)	200 g
Gehäusematerial	Kunststoff
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Achten Sie beim Bohren auf Stromleitungen und Rohre; nicht auf isolierten Wänden mit Metallfasern verwenden
Batterien	Polarität beachten; gemäß örtlichen Vorschriften entsorgen
Mitgeliefertes Zubehör	Keines (Batterie nicht im Lieferumfang enthalten)
Reparierbarkeit	Keine Ersatzteile verfügbar; Gerät im Fehlerfall ersetzen

Häufig gestellte Fragen - WMV Plus BRENNENSTUHL

Wie lege ich die Batterie in den Brennenstuhl WMV Plus Detektor ein?

Entfernen Sie die Abdeckung des Batteriefachs und legen Sie eine 9V-Alkaline-Batterie unter Beachtung der angegebenen Polarität ein. Schließen Sie die Abdeckung.

Wie erkenne ich einen Holzträger mit dem WMV Plus?

Stellen Sie den Wahlschalter auf die Position 'Holz', setzen Sie das Gerät an die Wand, drücken Sie die Taste 15, bis die Anzeige '00' anzeigt, und bewegen Sie dann das Gerät langsam. Wenn die Zahlen steigen und das Tonsignal schneller wird, sind Sie nahe am Träger. Lassen Sie die Taste los und markieren Sie die Stelle.

Wie erkenne ich Metall mit dem Detektor?

Stellen Sie den Schalter auf 'Metalle', setzen Sie das Gerät an die Wand, drücken Sie die Taste 15 bis '00', und bewegen Sie dann das Gerät langsam. Die Zahlen steigen und das Tonsignal wird schneller, wenn Sie sich einem Metallobjekt nähern. Lassen Sie die Taste los und markieren Sie die Stelle.

Wie erkenne ich Wechselspannung mit dem WMV Plus?

Stellen Sie den Schalter auf die mittlere Position 'Wechselspannung', halten Sie das Gerät von jeder Quelle fern, drücken Sie die Taste 15 bis '00', und führen Sie dann das Gerät in die verdächtige Zone. Steigende Zahlen und ein schnelles Signal zeigen das Vorhandensein von Wechselspannung an.

Was bedeutet das Batteriesymbol auf dem Bildschirm?

Das Batteriesymbol zeigt an, dass die Batterie fast leer ist. Ersetzen Sie sie durch eine neue 9V-Alkaline-Batterie, um einen korrekten Betrieb zu gewährleisten.

Wie hoch ist die maximale Erkennungstiefe für Holz?

Die maximale Erkennungstiefe für Holz beträgt ca. 40 mm, kann aber je nach Wanddichte und Objektgröße variieren.

Kann der Detektor Kunststoffrohre erkennen?

Nein, der Detektor kann keine Kunststoffwasserleitungen orten. Er erkennt nur Metalle, Holz und Wechselspannung.

Wie kann die Empfindlichkeit für eine genauere Ortung reduziert werden?

Um die Empfindlichkeit zu reduzieren, lassen Sie während der Messung die Taste 15 los und drücken Sie sie erneut. Die Anzeige kehrt auf '00' zurück und die Empfindlichkeit wird verringert, was eine genauere Zielerfassung ermöglicht.

Schaltet sich der Detektor automatisch aus?

Ja, das Gerät schaltet sich automatisch aus, wenn Sie die Taste 15 loslassen. Das spart die Batterie.

Wie pflege ich den Brennenstuhl WMV Plus Detektor?

Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Bewahren Sie es an einem trockenen und staubfreien Ort auf.

BEDIENUNGSANLEITUNG WMV Plus BRENNENSTUHL

DE Bedienungsanleitung

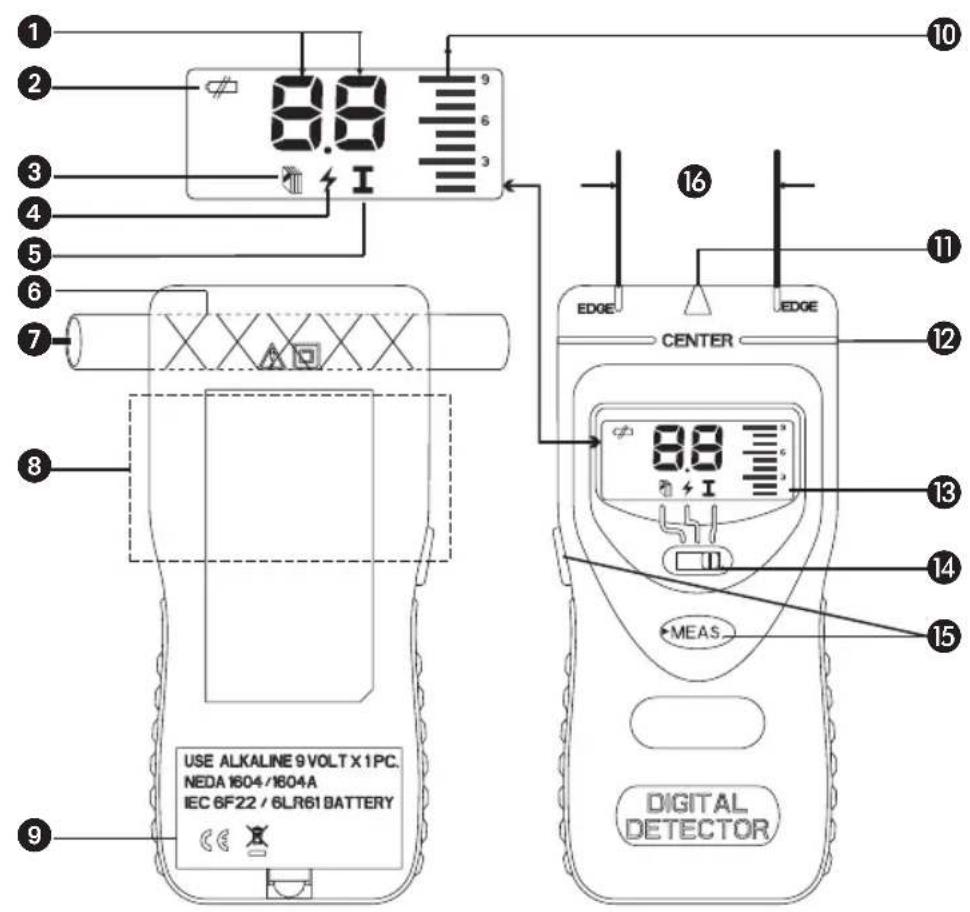

Numerische Anzeige
2Anzeige bei schwacher Batterie
3Holz
4 Wechselspannung
5Metall
6 Sensorbereich Metall
Metallobjekt
Sorbereich Wechselspannung
9 Batteriefach
10Balkengrafik-Anzeige
1 Markierungspunkt Holz
12Markierungspunkt Metall
13LCD-Anzeige
14Auswahlschalter
Bedientaste
16 Sensorbereich Holz

WMV Plus Bedienungsanleitung

Einlagen der Batterie:

Entfernen Sie die Batterieabdeckung und setzen Sie eine neue Batterie (9V DC Alkaline Block Batterie) ein. Achten Sie auf die korrekte Polarität.

Wenn die Batterieanzeige im Anzeigefenster erscheint, muss die Batterie durch eine neue ersetzt werden. Beachten Sie bei der Entsorgung verbrauchter Batterien unbedingt die lokalen gesetzlichen Bestimmungen.

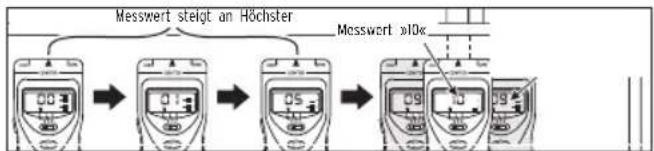

Ortung von Holzbalken

1. Schieber den Auswahlschalter « nach links, um die Funktion « auszuwahlen.

1. Setzen Sie das Gerät auf die Wand auf. Drücken und halten Sie die Bedientaste «gedrückt (entweder an der Seite oder vorn) und warten Sie, bis die LCD-Anzeige «00« anziegt, womit die Kalibrierung abgeschlossen und das Gerät betriebsbereit ist.

1. Bewegen Sie das Gerät langsam und gleichmäßig seitwärts.

1. Bewegen Sie den Detector aller entlang der Oberfläche, bis die Zahlen in der Anzeige ansteigen, d. h. 01, 02, 03..., begleitet von einem Schneller werdenenden Signalton. Stoppen Sie die Bewegung, wenn die angezeigten Zahlenwerte sich verringern.

1. Bewegen Sie den Detector langsam darüber, bis der angezeigte Messwert erneut auf den hochsten Wert ansteigt.
   Lassen Sie danach die Bedientast los.

1. Verwenden Sie einen Bleistift, um den Fundort zu markieren.

Bedienungsanleitung WMV Plus

BEMERKUNGEN:

1. Das Gerät ist nicht für die Anwendung auf Wäden oder Decken, die mit metallfaserhaltigen Elementen isoliert sind oder auf Lattenwänden und Oberflächen mit dickem Putz geeignet.
2. Es ist wichtig, die Lage des Balkens nochmals durch weitere Messungen zu überprüfen.
3. Bei dem angezeigten Object in der Wand kann es sich auch z.B. um eine Stromleitung, ein Rohr o.a. handeln. Daher sollendort außerste Vorsicht beim Bohren, Sagen oder dem Einschlagen von Nageln gelten, da man auf ein Rohr oder eine elektrische Leitung treffen konnte. Um safer zu gehen, sollenn weitere Messungen in den Modi «Metal« und «Wechselspannung« durchgefuhrt werden.
4. Halten Sie ihre freiie Hand vom Gerät weg, wenn diese in Betrieb ist, um Interferenzen und Ungenaugigkeiten zu vermeiden.

Metalortung

1. Schieberen Sie den Auswahlschalter « nach rechts, um die Funktion « auszuwahlen.

1. Setzen Sie das Gerät auf die Wand auf. Drücken und halten Sie die Bedientaste «⑤» gedrückt (entweder an der Seite oder vorn) und warten Sie, bis die LCD-Anzeige «00» anziegt, womit die Kalibrierung abgeschlossen und das Gerät betriebsbereit ist.

1. Bewegen Sie das Gerät langsam und gleichmäßig seitwärts.

1. Bewegen Sie den Detectorer weiter entlang der Oberfläche, bis die Zahlen in der Anzeige ansteigen, d. h. 01, 02, 03..., begleitet von einem Schneller werden den Signalton. Stoppen Sie die Bewegung, wenn die angezeigten Zahlenwerte sich verringern.

WMV Plus Bedienungsanleitung

1. Bewegen Sie den Detector langsam darüber, bis der angezeigte Messwert erneut auf den hochsten Wert ansteigt.
   Lassen Sie danach die Bedientast® los

1. Verwenden Sie einen Bleistift, um den Fundort zu markieren.

BEMERKUNGEN:

1. Das Gerät ist nicht für die Ortung in Wänden oder Decken geeignet, die mit metallfaserhaltigen Elementen isoliert sind.
2. Das Gerät kann keine Wasserleitungen aus Kunststoff orten.
3. Stromleitungen in Isolierrohren aus PVC oder Metall werden als »Metall« angezeigt.
4. Die Tiefe, bis zu der das Gerät Metall orten kann, hangt von der Ar des Materials und der Großde des Objektsb. Größere Objekte konnen in größeren Tiefen geortet werden.

Ortung von Wechselsspannung

1. Schieber den Auswahlschalter « in die mittlere Position, um die Funktion « Wechselspannung « auszuwahlen.

1. Halten Sie den Detector vom Prüfobjekt und anderen Spannungsquellen entfernt. Drücken und halten Sie die Bedientaste «gedrückt (entweder an der Seite oder vorn) und warten Sie, bis die LCD-Anzeige «anzeigt, womit die Kalibrierung abgeschlossen und das Gerät betriebsbereit ist.

1. Führn Sie das Gerät über das Prüfobjekt, wie z.B. Steckdosen, Stecker, Leitungen usw. Ansteigende Zahlen in der Anzeige, d. h. 01, 02, 03... und ein Schneller Signalton weisen auf Wechselspannung hin. Beachten Sie damit die Lage des Sensorbereichs

Bedienungsanleitung WMV Plus

Reduzierung der Empfindlichkeit durch mehrmalige Kalibrierung

Gehen Sie vor wie bei Schritt 1 und 2 der jeweiligen Ortungsfungtion.

Bewegen Sie das Gerät langsam und gleichmäßig seitwärts, bis die Zahlen in der Anzeige ansteigen.

Wenn Sie sich bereits sehr nah am Objekt befinden, kann die Anzeige « - « erscheinen, begleitet von einer blinkenden Balkengrafik » «. Mocht den Ort des Objeks noch naher bestimmen, konnen Sie das Gerät durch Loslassen und Drücken der Bedienbäte erneut kalibrieren. Warten Sie bis die LCD Anzeige « OO« anzeigt (die Empfindlichkeit ist jetzt reduziert).

Bewegen Sie das Gerät langsam weiter in dieselbe Richtung wie zuvor. Die Anzeige beginnt, von «00» auf höhere Werte anzusteigen, bis das Gerät die exakte Position des Objeks genau bestimmt hat. Falls nötig, kann diese erneute Kalibriierung mehrfach angewendet werden.

Technische Daten:

• Betriebsspannung: 9 V Gleichspannung, Alkaline-Block-Batterie (nicht enthalten)

• Max. Erkennungstiefe (je nach Beschaffenheit der Wand und Gröbe des Objektus unterschiedlich):

a) Holz: bis zu 40 mm

b) Wechselspannung: ca. 30-50 mm (bei 230 VAC)

c) Metall: ca. 50-80 mm

• Abschaltung: Sofortige Abschaltung, wenn die Bedientaste freigegeben wird.

C

Entsorgung

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europä-scher Richtlinie 2002/96/EG über Elektro- und Elektronikalt-geräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätsethoden Sie bei ihrer Gemeinde- oder Stadtverwaltung

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien gehoren nicht in den Hausmull. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermull-behandlung. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Operating Instructions

Numeric Display
Low Battery Alert
Wood
4Alternating Current
Metal
Sensor Range Metal
Metal Object
Sensor Range Alternating Current
Battery Compartment
10 Bar Graph-Display
1Marking Point Wood
12Marking Point Metal
3LCD-Display
14Selector Switch
15On Button
16 Sensor Range Wood
