WMV Plus - Dedektör BRENNENSTUHL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Çok Fonksiyonlu Dedektör
Marka	Brennenstuhl
Model	WMV Plus
Güç Kaynağı	9V Alkalin Pil (dahil değil)
Ana Fonksiyonlar	Ahşap kirişler, metaller ve alternatif akım tespiti
Maks. tespit derinliği (ahşap)	40 mm'ye kadar
Maks. tespit derinliği (metaller)	Yaklaşık 50-80 mm
Maks. tespit derinliği (alternatif akım)	Yaklaşık 30-50 mm (230 VAC için)
Ekran	Dijital LCD, düşük pil göstergesi ve kiriş grafiği ile
Otomatik Kapanma	Evet, tuş bırakıldığında
Boyutlar (yaklaşık)	15 x 7 x 3 cm
Ağırlık (yaklaşık)	200 g
Gövde Malzemesi	Plastik
Bakım ve Temizlik	Kuru bir bezle silin; aşındırıcı ürünler kullanmayın
Güvenlik	Delme sırasında elektrik hatlarına ve borulara dikkat edin; metal lifli yalıtımlı duvarlarda kullanmayın
Piller	Kutuplara dikkat edin; yerel yönetmeliklere göre atın
Dahil Olan Aksesuarlar	Hiçbiri (pil dahil değil)
Onarılabilirlik	Yedek parça mevcut değil; arıza durumunda cihaz değiştirilmelidir

Sık sorulan sorular - WMV Plus BRENNENSTUHL

Brennenstuhl WMV Plus dedektöre pil nasıl takılır?

Pil bölmesi kapağını çıkarın ve belirtilen kutuplara dikkat ederek 9V alkalin pil takın. Kapağı kapatın.

WMV Plus ile ahşap kiriş nasıl tespit edilir?

Seçim anahtarını 'Ahşap' konumuna getirin, cihazı duvara dayayın, ekran '00' gösterene kadar 15 tuşuna basın, ardından cihazı yavaşça hareket ettirin. Rakamlar arttığında ve ses sinyali hızlandığında kirişe yaklaşıyorsunuz. Tuşu bırakın ve yeri işaretleyin.

Dedektör ile metal nasıl tespit edilir?

Anahtarı 'Metaller' konumuna ayarlayın, cihazı duvara dayayın, '00' olana kadar 15 tuşuna basın, ardından cihazı yavaşça hareket ettirin. Metal bir nesneye yaklaştığınızda rakamlar artar ve ses sinyali hızlanır. Tuşu bırakın ve alanı işaretleyin.

WMV Plus ile alternatif akım nasıl tespit edilir?

Anahtarı orta konum 'Alternatif Akım'a getirin, cihazı herhangi bir kaynaktan uzak tutun, '00' olana kadar 15 tuşuna basın, ardından cihazı şüpheli bölgeye yönlendirin. Artan rakamlar ve hızlı sinyal alternatif akım varlığını gösterir.

Ekrandaki düşük pil simgesi ne anlama gelir?

Düşük pil simgesi pilin neredeyse bittiğini gösterir. Doğru çalışma için yeni bir 9V alkalin pil ile değiştirin.

Ahşap için maksimum tespit derinliği nedir?

Ahşap için maksimum tespit derinliği yaklaşık 40 mm'dir, ancak duvar yoğunluğuna ve nesnenin boyutuna göre değişebilir.

Dedektör plastik boruları tespit edebilir mi?

Hayır, dedektör plastik su borularını bulamaz. Sadece metalleri, ahşabı ve alternatif akımı tespit eder.

Daha hassas konumlandırma için hassasiyet nasıl azaltılır?

Hassasiyeti azaltmak için ölçüm sırasında 15 tuşunu bırakıp tekrar basın. Ekran '00'a döner ve hassasiyet azalır, bu da nesneyi daha hassas hedeflemeyi sağlar.

Dedektör otomatik olarak kapanır mı?

Evet, cihaz 15 tuşunu bıraktığınızda otomatik olarak kapanır. Bu pili korur.

Brennenstuhl WMV Plus dedektör nasıl bakım yapılır?

Cihazı kuru ve yumuşak bir bezle temizleyin. Çözücü veya aşındırıcı ürünler kullanmayın. Kuru ve tozsuz bir yerde saklayın.

KULLANIM KILAVUZU WMV Plus BRENNENSTUHL

Pilin yerleştilmesi:

Pil kapağıni dokun ve yerine yeti bir pil (9V DC Alkalin Blok Pili) yerleştin. Dogru, polariteye dokkat edin.

Pil gõstergesi gõsterge penceresinde görünür ise, yeti bir pil yerleştirolmelidir. Kullanilmis pillerin tasnifinde yerel yasal yonetmelikleri dikkate aliniz.

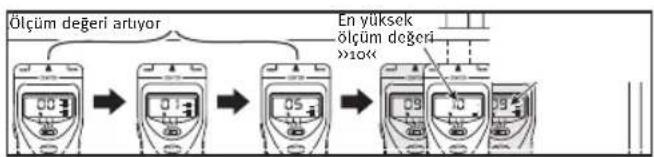

Ahşap sütunun yerinin tespit edilmesi

1. Seçenek Şalteri «④« ile, «Ahsap tespit etme« fonksi-yonunu seçmek icin, Şalteri sola Çekiniz.

1. Cihazi duvara dayayin. Kullanim tuşuna »⑤« basin ve LED goftergesi »oo« görünene kadar basili (ya yan-dan ya da onden) tutun. Böylece kalibrasyon tamam-lanip, cihaz calisir duruma hazir hale gelir.

1. Cihazi yavas ve duzenli bir sekilde yana dokru hareket ettin.

1. Detektörü yüzeyi hizasinda, sayilar yükselmeye baslayincaya kadar hareket ettirmeye devam edin, yani 01, 02, 03..., ayni zamanda hizlanan sinal seside duyulmalidir. Görünenayo degerleri azalırsa, hareketeti durdurun.

1. Görünen ölcüm değeri tekrar en yüksek degere ulasmasi icin, detektoru yavaşa gerijeogruhareket ettinr. Akabinde kullanim tuşuna «basmayi sonlandirin.

1. Yeri isaretlemek iin, bir kursun kalem kullanin.

WMV Plus Kullanim kilavuzu

NOTLAR:

1. Bu cihaz, metal iplik icerikli elementlerle izole edilmis ya da taht duvar üstunde ve kaln tabakali yüeyler olan duvar ve tavanlar icin uygun degildir.
2. Sutunun yeri baska ölçümlerle de kontrl edilmelir.
3. Göstergede duvar icinde görünen obje bir elektrik hatti, boru ya da benzeri de olabilir. Bu nedenle bu noktayi delerken, testere ile keserken ya da civi cakarken cok dikkatli olmak gerekir cunkü bir boruya ya da elektrik hattina denk gelinebilir. lsi garantilemek icin «Metal« ve «Dalgalı elektrik akimi» modlarinda böcka ölcümlerde yapilmaldir.
4. Cihaz calisirken serbest elinizi cihazdan uzak tutun, boylece enterferanslar ve hatalar engellenebilir.

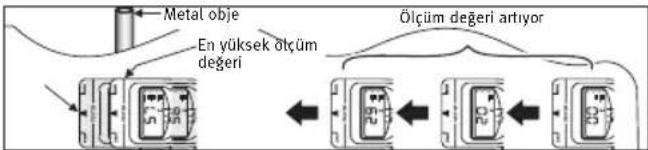

Metal yerin tespit edilmesi

1. Seçenek Şalteri «⑭« ile, «metal« fonksiyonunu seçmek icin, Şalteri saga Çekiniz.

1. Cihazi duvara dayayin. Kullanim tuşuna « basin ve LED goftergesi « oo « görünene kadar basili (ya yandan ya da onden) tutun. Böylece kalibrasyon tamamlanip, cihaz calisir duruma hazir hale gelir.

1. Cihazi yavaş ve duzenli bir sekilde yana dokru hareket ettinir.

1. Detektörü yüzeyi hizasinda, Sayilar yükselmeye baslayincaya kadar hareket ettirmeye devam edin, yani 01, 02, 03...,ayne zamanda hizlanan sinyal seside duyulmaldir. Görünen sayi degerleri azalırsa, hareketi durdurun.

Kullanim kilavuzu WMV Plus

1. Görünen ölcüm değeri tekrar en yüksek degere ulasmasi icin, detektoru yavaşa gerijeogruhareket ettinr. Akabinde kullanim tusuna »(basmayi sonlandirin

1. Yeri isaretlemek iin, bir kursun kalem kullanin.

NOTLAR:

1. Cihaz, metal iplik icerikli elementlerle izole edilmis duvar ve tavanlar icin uygun degildir.
2. Cihaz plastik su borularini bulamaz.
3. Elektrik hatlarinin icindeki PVC ya da metal icerikli izolasyon borulari «metal« olarak görtündenir.
4. Cihazın kac metrede metali bulacağı, malzemenin ve objenin��k Ligü ile ilgilidir. Daha��k objeler daha derinlerde tespit edilebilir.

Dalgali elektrik akimn tespit edilmesi

1. Seçenek Şalteri »⑭« ile, »dalgali elektrik akimi« fonksiyonunu seçmek icin, Şalteri ortaya cekiniz.

1. Detektörü kontral objesinden ve baska gerilim kaynaklarindan uzak tutun. Kullanim tusuna « basin ve LED gõstergesi «oo « görünene kadar basili (ya yandan ya da önden) tutun. Böylece kalibrasyont tamamlanip, cihaz calisir duruma hazir hale .gelir

1. Cihazi, przy ya da tesusat gibi kontrol objesinin üzerindenGPCirin.Gostergede yikselendegerler yani 01,02,03...ve hizlanan sinayl sesi dalgali elektrik akimina isaret eder.Bu sirada sensor alanin 8 durumunu dikkate aliniz

WMV Plus Kullanim kilavuzu

Birçok kez yapilan kalibrasyondan dolayi hassiyetin azalmasi

Yer tespit fonksiyonun 1. ve 2. adimlarini uygulayin.

Cihazi yavaş ve duzenli bir sekilde gostergede sayilar gordinene kadar yana匐 hareket ettirin.

Objeye cok yakinsaniz «, yanip sönen sütun grafigi esliginde goster-gede »- « görünür. Objenin yerini daha detayl bir sekilde tespit etmek isterseniz, cihazın kullanim tuşunu »15« birakip tekrar basarak yeniden kalibre edebilirsiniz. LCD goftergesi «oo« gocterene kadar bekleyin (hassasiyet simdi azaldi).

Cihazi yavaşa birònkeyi yone hareket ettirmeye devam edin. Cihaz objenin yerini tam olarak belirleyinceye kadar, gõsterge «oo» den daha yuksek degerlere yükselmeye sekslar. Gerekse bu yen kalibrasyon birçok kez kullanilabilir.

Teknik bilgiler:

• Calisma gerilimi: 9 V sabit gerilim, Alkalin-Blok-Pil (icinde bulunmuyor)

• Mak. Tanimlama derinligi (Duvarin yapisina ve objenin buyuklugune gore degiskenlik)

a) Ahsap: 40 mm'e kadar
b) Dalgal elektrik akimi: yaklasik 30-50 mm (230 VAC'de)
c) Metal: yaklasik 50-80 mm

• Kapatma: Kullanim tusu serbest birakildigi an, hemen kapanma.

C

TASFIVE

Elektrikl eysaları cevre kuralları gore tasfiye edin! Elektrikl cihazlar ev copune atilmaz! Elektrik - elektronik eski cihazlarla ilgili Avrupa normlari 2002/96/EG geregne, kullanilmis elektrikl cihazlar ayristirilarak saklanmali ve cevreye uygun geri donusumu saglanmaldir. Cihazin tasfiyesi ile ilgili imkanlar icin belediye yonetimlerine basvurabilirsiniz Pil ve akülerin hatali tasfiyeden dolayi olusan cevre kirligi! Pil ve aküler ev copune altilamaz. Agir metal icerebilirler ve ozel cop olarak islemGORr. Bu nedenle kullanilmis pilleri yerel toplama yerlerine teslim ediniz.

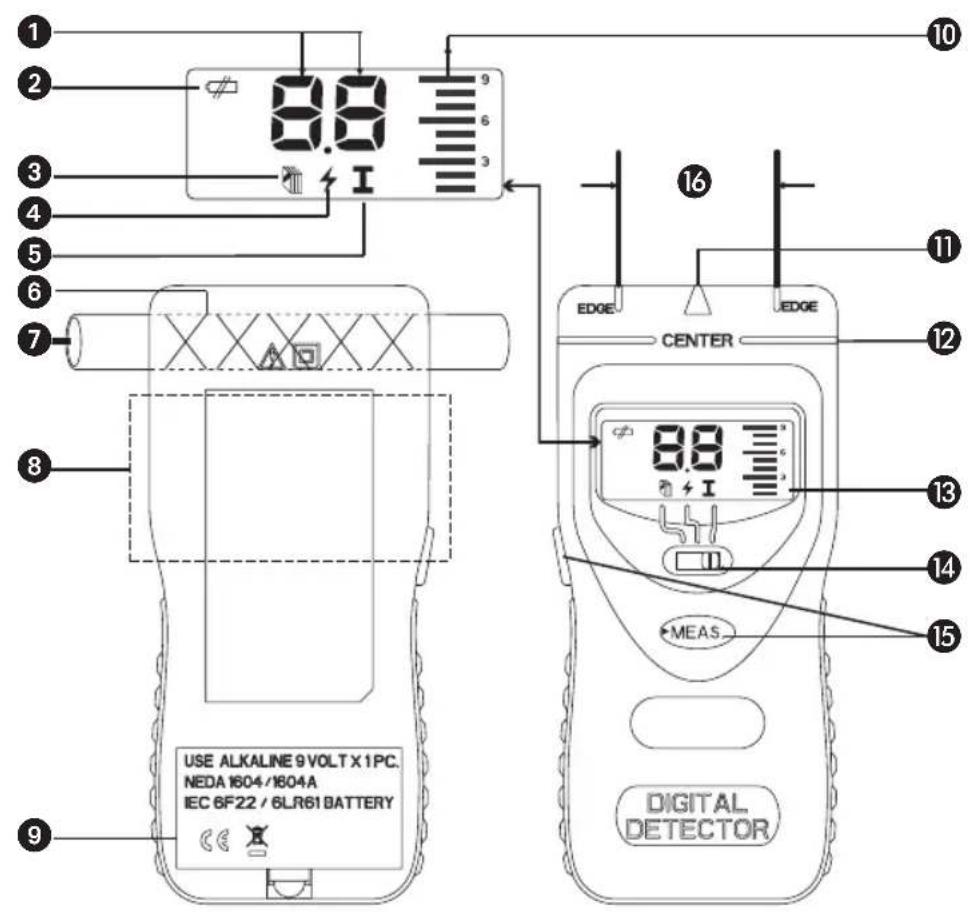

RU Hnctpykucnno 3Kcnnyataun

1uΦpOBoe noka3aHne
2yBeOMJIeHneOcna6oB6aTapee
3dpeBecnHa
4 nepemehhoe HanpJKeHne
5 metanl
6Dnana3OH DaTUnKa MetaJI
7MeTannueckn 06bekT
8Dnana3OH DaTnka nepemehhoe HapjKeHne
9OTCEKДЯбatapei
10HHeHbI rpaΦnK - yBeOMJIeHne
TOUka OTMeTKn DpeBecuHa
12TOUka OTMeTKn MetaJI
13CNД - yBéOmJIeHne
14nepekeKIOUaTeIb Bbl6opa
15KnaBnua ynpabHeHn
16Dnana30H DaTUnKa DpeBecuHa

WMV Plus INctpyKunno 3Kcnnyataa

YctaHOBka 6atapen:

Chmnte KpbuKb6aTapeu n BCTabBte HOByo 6aTapeo (6aTapeHa 9 B DC Alkaline).O6paauTe BHMaHne Ha npaBnIbHyIO NOJrPHocTb.

Ecn yBeDOMJIeHne 6aTapeN x a NOBnRETC B OKHe yBeDOMJIeHn, 6batapeIO cIeMyET 3aMeHnTB Ha HOByIO. Pn yTIN3aun OTXoOB n3pacxo- DOBaHHbIX 6batae HENpemeHNO 0bpatNTe BHIMaHne Ha MeCTHbie 3aKOHHbIe npedncaHn.

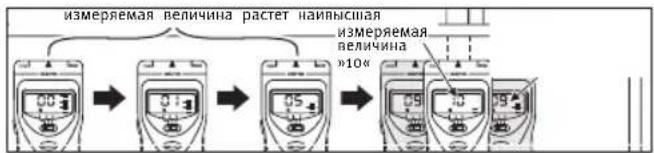

Onpepeene MectonoloxeHn AepeBHHo 6aKn

1. NepeBnHbTe nepeKIOuATeIb Bbl6opa 14 BInEBO, YTO6bl Bbl6paTb cyHKUIO OnpedeneHne MectOnoJooKeHnA DpeBecnHbI<.

1. BbICTaBHTe yctpoCTBO Ha CteHy. Bbl Haxnmaete n DepxHHe Ha KnaBnUy npaBneHn 》⑤》3aKaToI (Nbo B ctopoHe, Nbo BnpeDn) n JdTe, Do Tex nop, Noka He BbICBeNTcra CND-yBEdomLeHne 00》，3Tm3aKaHnBa-etc KaN6pOBKa, n yctpoCTBO rTOBO K 3KcnnyatauHn.

1. MeДлeнho I paBHomepHo DBnraIte yCTpoIcTBO c60ky.

4.ДВИАТЕДАЛБWEDETEKTOB BDOЛь NOВЕРХHOCTN，ДОTEX NOP，NOKA napamETpbI BYBEДOMJIeHIN He YBeJIuYaTcR，T.e.O1,O2,O3...，B COnpOBoxJdeHIn BO3pactaIOUero CnHAnbHOrO 3Byka.OctaHOBITecb, ecnYka3aHHbIe YNCLOBbIe 3HaueHInyMeHbShaOTcR.

1. MeDneHNO DnraTe DeTeKTOp, Do Tex nop, noka yKa3aHHbI pe3yIbTaT N3MepeHnA CHOBA He NaHET NOHNMaTbcra.

Pocne 3Toro OTnycntte KnaBnuy ynpabLeHNA 15
