PIR 110 - Rilevatore di movimento BRENNENSTUHL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di movimento a infrarossi passivo (PIR)
Marca	Brennenstuhl
Modello	PIR 110
Tensione di alimentazione	230 V ~ 50 Hz
Potenza massima commutata	1100 W (resistivo) / 500 VA (induttivo)
Angolo di rilevamento	110°
Portata di rilevamento	12 m (regolabile)
Temporizzazione	Regolabile da 5 secondi a 15 minuti
Soglia di luminosità	Regolabile da 3 a 2000 lux
Grado di protezione	IP44
Temperatura di funzionamento	-20°C a +40°C
Dimensioni (L x A x P)	120 x 80 x 70 mm
Peso	150 g
Materiale	Plastica ABS
Funzioni principali	Rilevamento di movimento, accensione automatica dell'illuminazione, regolazioni di temporizzazione e luminosità
Manutenzione e pulizia	Pulire con un panno asciutto, evitare prodotti abrasivi
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento
Pezzi di ricambio e riparabilità	Nessun pezzo staccabile, apparecchio non riparabile dall'utente
Informazioni generali	Conforme alle norme CE, uso interno/esterno

Domande frequenti - PIR 110 BRENNENSTUHL

Come installare il rilevatore di movimento PIR 110?

Tagliare l'alimentazione elettrica. Fissare il supporto a parete utilizzando le viti fornite. Collegare i fili secondo lo schema di cablaggio (fase, neutro, uscita lampada). Riaccendere e regolare i parametri.

Qual è la portata di rilevamento massima?

La portata massima è di 12 metri, regolabile tramite un potenziometro sull'apparecchio.

Come regolare la temporizzazione?

Ruotare il potenziometro 'Time' per scegliere una durata tra 5 secondi e 15 minuti.

Come regolare la soglia di luminosità?

Utilizzare il potenziometro 'Lux' per impostare la luminosità ambientale alla quale si attiva il rilevatore (da 3 a 2000 lux). Ruotare verso il simbolo 'luna' per il funzionamento solo notturno.

Il rilevatore non si accende, cosa fare?

Controllare l'alimentazione elettrica e il fusibile. Assicurarsi che la soglia di luminosità sia impostata correttamente (ruotare il potenziometro 'Lux' verso il sole). Verificare i collegamenti.

Il rilevatore rimane acceso permanentemente, come risolvere?

Ciò può essere dovuto a una regolazione errata della temporizzazione (troppo lunga) o a una fonte di calore parassita (condizionatore, animale). Ridurre la temporizzazione e verificare l'ambiente.

Si può usare il PIR 110 all'esterno?

Sì, il suo grado di protezione IP44 lo rende adatto all'uso esterno, al riparo da spruzzi d'acqua.

Qual è la potenza massima del carico collegato?

La potenza massima è di 1100 W per carichi resistivi (lampadine a incandescenza) e 500 VA per carichi induttivi (trasformatori). Non superare questi limiti.

Come pulire il rilevatore?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi che potrebbero danneggiare l'involucro.

Cosa fare in caso di malfunzionamento?

Controllare prima le impostazioni e l'alimentazione. Se il problema persiste, contattare il servizio post-vendita Brennenstuhl. L'apparecchio non è riparabile dall'utente.

MANUALE UTENTE PIR 110 BRENNENSTUHL

Istruzioni d'installazione e d'uso

Segnalatore di movimento a infrarossi PIR 110 e PIR 180

Siamo lieti che abbiate deciso di acquistare questo segnalatore di movimento.

Si prega di leggere le istruzioni d'uso, prima di dare inizio alle operazioni d'installazione, e di conservarle per una futura consultazione.

IMPORTANTE: Si prega di non apportare modifiche tecniche a questo prodotto.

Questo prodotto non è idoneo ad essere utilizzato con un regolatore luminoso (dimmer).

Il sensore di movimento deve essere installato da personale elettrico specializzato, in conformità con le prescrizioni IEC per il cablaggio (cavo resistente alla flessione 0,75 \~ 1,50 mm²). L'installazione deve essere eseguita in conformità alle normative nazionali. In molti paesi esistono requisiti supplementari alle norme nazionali. Prima di operare su impianti elettrici occorre accertarsi che la corrente sia staccata (salva - vita/interruttore principale). Il rilevatore di movimento può essere utilizzato solo per l'accensione e lo spegnimento delle luci.

PIR 110/180

Istruzioni per l'uso

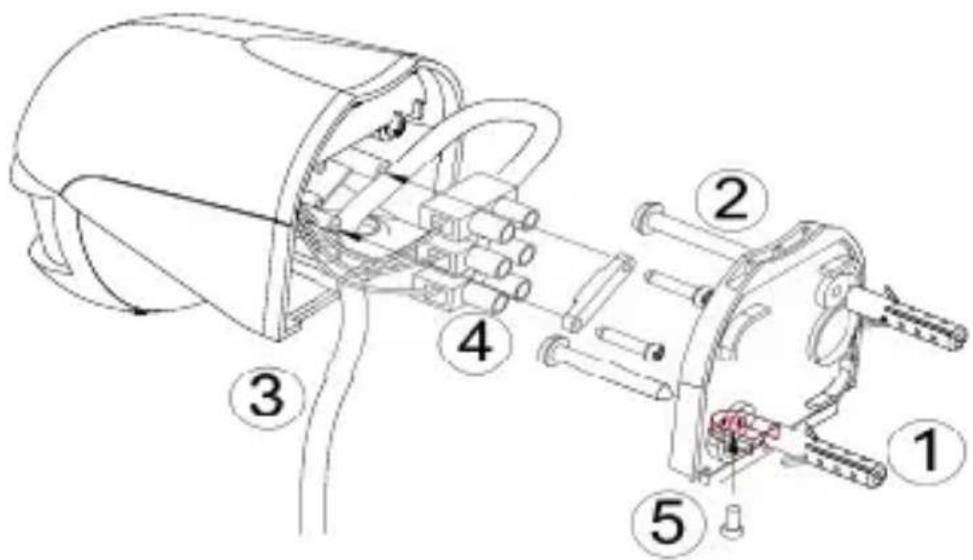

①Piastra di montaggio ②Vite per parete ③Alloggiamento sensore ④Morsettiera ⑤Vite per piastra di montaggio

IT

Istruzioni per l'uso

PIR 110/180

LUOGO D'INSTALLAZIONE DELL'UNITÀ

Considerare i seguenti punti nella scelta del luogo d'installazione:

1. Il sensore raggiunge la sua potenza ottimale se applicato ad un'altezza di 2,5 metri.
2. Evitare di applicarlo nella vicinanza di fiori o cespugli, perché, in caso di condizioni di pioggia o di vento, si potrebbero verificare dei funzionamenti intempestivi.
3. La portata e sensibilità dipendono dalla temperatura ambiente. Evitare, quindi, di montarlo in prossimità di fonti di calore, come ad es. canne fumarie o di orientarlo sulle stesse, poiché ciò potrebbe dar luogo a funzionamenti intempestivi.
4. Evitare di orientarlo verso luci chiare, perché l'unità non funzionerà quando la manopola Lux sarà impostata sulla modalità notte (posizione).
5. Evitare di fissarlo in prossimità di forti fonti di disturbo elettromagnetico, poiché ciò potrebbe causare dei funzionamenti intempestivi.
6. Il sensore reagisce in modo più sensibile ai movimenti che avvengono trasversalmente all'area di monitoraggio. I movimenti che puntano direttamente al sensore o si allontanano dallo stesso non vengono percepiti

con la stessa sensibilità. Installare l'unità in modo che sia orientata sulle aree in cui vengano riconosciuti i movimenti.

INSTALLAZIONE DELL'UNITÀ (vedi disegno) Assicurarsi che la corrente sia staccata. Staccare la corrente o il relativo salvavita prima di eseguire operazioni sulla rete elettrica.

1. Allentare la vite (5) della piastra di montaggio (1), togliere l'alloggiamento del sensore (3) ed estrarre la morsettiera (4) dall'involucro.
2. Fissare la piastra di montaggio (1) con le viti per parete (2) nel punto di montaggio.
3. Collegare il cavo di rete e il cavo della lampada alla morsettiera (4), come descritto nel disegno, facendo passare il cavo fuori dall'involucro attraverso il giunto in gomma fornito. Fissare poi il cavo di rete con l'aiuto del morsetto. Inserire di nuovo la morsettiera. Fissare l'alloggiamento del sensore (3) con la vite della piastra di montaggio (5) alla piastra di montaggio (1). Terminato il montaggio è possibile regolare l'area di monitoraggio e lo stato di funzionamento del sensore di movimento.

TEST DI MOVIMENTO:

Quando il sensore di movimento viene collegato alla corrente, si attiva una funzione di "RISCALDAMENTO" della durata di circa 1 minuto, dopodiché passa automaticamente in "AUTO MODE". Non appena in "AUTO MODE", è possibile eseguire un test di movimento, impostando il pomello di regolazione LUX sulla posizione "Giorno" (*) e il pomello di regolazione TIME su minimo (-). Si può testare l'area di monitoraggio muovendosi verso il sensore di movimento. Non appena il sensore di movimento rileva un segnale di scatto (come ad es. il movimento di una persona) all'interno della sua area di monitoraggio, si accende la lampada collegata per la durata di tempo preimpostata. L'area di rilevamento può essere adattata individualmente attraverso una regolazione orizzontale e verticale della testa del sensore.

Una volta terminato il test di movimento, impostare il POMELLO DI REGOLAZIONE LUX sulla posizione "Notte" (☐), per accertarsi che il sensore di movimento funzioni solo di notte, e impostare con il POMELLO DI REGOLAZIONE "TIME" la durata di illuminazione desiderata.

REGOLAZIONE DELLA SENSIBILITÀ:

Il rilevatore di movimento possiede un sensore integrato in grado di distinguere fra giorno e notte.

La posizione (*) indica che la lampada collegata si accende giorno e notte tramite il sensore di movimento.

La posizione (D) indica che la lampada collegata si accende solo di notte tramite il sensore di movimento.

È possibile regolare l'intensità di luce che deve essere emessa con la manopola LUX.

REGOLAZIONE DELLA DURATA DI ILLUMINAZIONE:

La durata di illuminazione è la durata di tempo per cui la luce attivata dal sensore di movimento rimane accesa. La durata di illuminazione può essere regolata da 10 secondi fino a 4 minuti. Ruotando la manopola TIME da (+) a (-) la durata di illuminazione si riduce.

Attenzione: Ogni volta che viene rilevato un movimento, questo lasso di tempo riparte da capo.

Istruzioni per l'uso

PIR 110/180

DATI TECNICI

TENSIONE DI RETE: 220-240 V~ 50 Hz

POTERE DI

APERTURA: max. 1.000 W con lampade a incandescenza, max. 300 W con lampade fluorescenti, max. 100 W con lampade a LED

ANGOLO DI

MONITORAGGIO: Circa 110° orizzontalmente (PIR 110) o 180° orizzontalmente (PIR 180) e 60° verticalmente

PORTATA: Max. 12 metri

DURATA DI

ILLUMINAZIONE: Regolabile da 10 (±5) secondi fino a 4 (±1) minuti

SENSIBILITÀ

DI RISPOSTA: Regolabile dalla luce del giorno fino alla notte

TEMPERATURA

DI ESERCIZIO: -10°C - +40°C

TIPO DI

PROTEZIONE: IP44

CE

SMALTIMENTO

Smaltire gli apparecchi elettronici in modo ecocompatibile! Gli apparecchi elettronici non devono essere gettati insieme ai rifiuti domestici. Conformemente alla Direttiva 2002/96/CE sugli apparecchi elettrici ed elettronici, gli apparecchi elettrici usati devono essere raccolti separatamente e smaltiti in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.
