Tipo di prodotto	Rivelatore di movimento a infrarossi (PIR)
Marca	Brennenstuhl
Modello	PIR 240
Alimentazione	230 V CA / 50 Hz
Potenza max. di carico	2400 W (resistivo), 600 VA (induttivo)
Portata di rilevamento	Fino a 12 metri (a seconda delle condizioni)
Angolo di rilevamento	240° (360° con riflettore opzionale)
Dimensioni (L x P x H)	Circa 120 x 75 x 105 mm
Peso	Circa 180 g
Grado di protezione	IP44
Temperatura di funzionamento	Da -20°C a +40°C
Regolazione della sensibilità	Sì, con potenziometro integrato
Regolazione del tempo di ritardo	Da 10 secondi a 15 minuti
Funzione crepuscolare	Soglia di luminosità regolabile
Manutenzione e pulizia	Pulire con un panno morbido e asciutto per rimuovere la polvere
Sicurezza	Tagliare l'alimentazione prima dell'intervento; rispettare le norme elettriche locali
Ricambi	Non forniti; contattare il servizio clienti Brennenstuhl
Riparabilità	Fusibile sostituibile (verificare il modello); riparazione consigliata da un professionista

Domande frequenti - PIR 240 BRENNENSTUHL

Come regolare la sensibilità del rilevatore PIR 240?

Utilizzare il potenziometro SENS situato sotto il coperchio. Ruotarlo in senso orario per aumentare la portata, antiorario per ridurla.

Perché il rilevatore rimane acceso in modo permanente?

Verificare che la regolazione del tempo di ritardo non sia troppo lunga (max 15 min). Assicurarsi anche che la sensibilità non sia troppo alta e che il rilevatore non sia esposto a fonti di calore (sole, termosifone).

Come modificare la soglia di luce (crepuscolare)?

Il potenziometro LUX regola la soglia di luminosità. Ruotare verso il simbolo luna per il funzionamento solo notturno, o verso sole per il funzionamento permanente.

Qual è la portata massima del rilevatore?

La portata può raggiungere 12 metri in condizioni ottimali (temperatura stabile, assenza di ostacoli, angolo di 240°).

Si può utilizzare il rilevatore all'esterno?

Sì, possiede un grado di protezione IP44, quindi resistente agli spruzzi d'acqua. Evitare comunque un'installazione direttamente esposta alla pioggia battente.

Come ripristinare il rilevatore dopo un guasto?

Tagliare l'alimentazione elettrica per 10 secondi e poi riattivarla. Se il problema persiste, verificare i collegamenti e il fusibile interno.

Il rilevatore si accende spesso senza motivo, cosa fare?

Ridurre la sensibilità o orientare il sensore per evitare fonti parassite (animali, rami, veicoli). Pulire la lente con un panno morbido.

Qual è la potenza massima del carico collegato?

Per carichi resistivi (lampadine), max 2400 W. Per carichi induttivi (motori), max 600 VA.

Come sostituire il fusibile del rilevatore?

Svitare il coperchio, individuare il portafusibile (spesso lato alimentazione). Rimuovere il vecchio fusibile e inserirne uno nuovo dello stesso valore (di solito 10 A). Richiudere il coperchio.

Il rilevatore non funziona più affatto, cosa controllare?

Verificare prima l'alimentazione (interruttore, fusibile). Assicurarsi che il rilevatore non sia in modalità test (tempo di ritardo al minimo). Se non funziona, contattare il servizio clienti Brennenstuhl.

MANUALE UTENTE PIR 240 BRENNENSTUHL

IT Istruzioni d'installazione e d'uso Segnalatore di movimento a infrarossi PIR 240 IP44 V2

LUOGO D'INSTALLAZIONE DELL'UNITÀ

Osservare i seguenti punti, per ottenere i migliori risultati:

• Non montare su superfici vibranti.

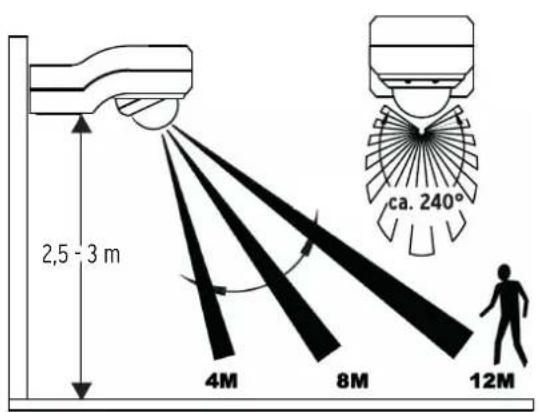

- Il sensore di movimento, idealmente, dovrebbe essere fissato ad un'altezza di 2,5 / 3 metri al di sopra dell'area da monitorare (vedi fig. 1A).
• Non orientare il sensore verso il sole.
- Per evitare funzionamenti intempestivi il sensore di movimento dovrebbe essere installato lontano da fonti di calore come impianti di condizionamento, altre lampade, auto in movimento e canne fumarie.
- Per evitare falsi allarmi, il sensore dovrebbe essere tenuto lontano da forti fonti di disturbo elettromagnetico.
- Non orientare il sensore verso superfici riflettenti, come pareti bianche piatte, piscine, ecc.
- L'area di monitoraggio del sensore di movimento può variare leggermente a seconda dell'altezza e del luogo di montaggio, nonché della temperatura ambiente. Prima di scegliere il punto in cui installare il sensore di movimento, tenere conto del fatto che il sensore reagisce con maggiore sensibilità ai movimenti che attraversano trasversalmente l'area di monitoraggio (vedi fig.1B), rispetto ai movimenti che si dirigono direttamente verso di esso o che da esso si allontanano (vedi fig. 1C).

Fig. 1A Fig. 1B Fig. 1C

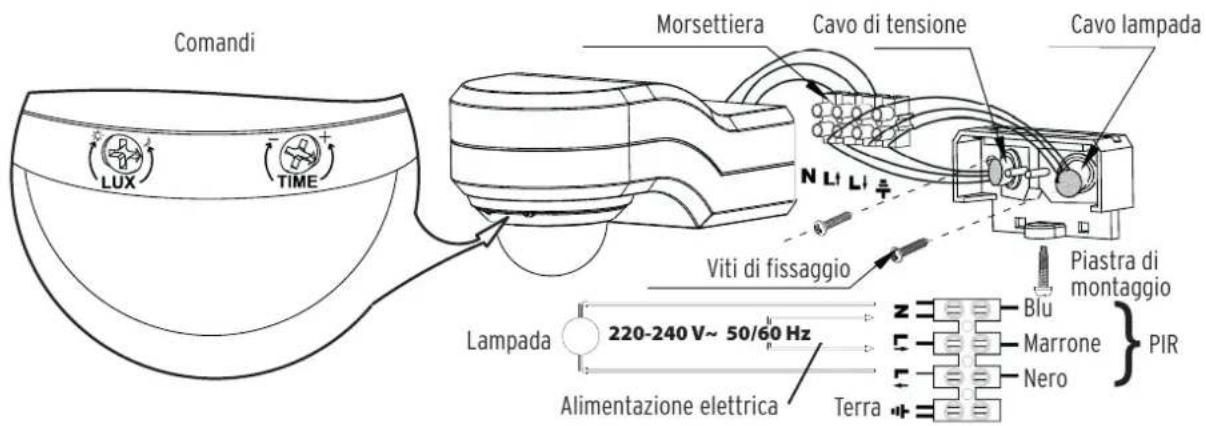

INSTALLAZIONE (vedi anche fig.2)

IMPORTANTE:

1. Il segnalatore di movimento deve essere installato da personale elettrico specializzato, in conformità con le prescrizioni IEC per il cablaggio.
2. L'installazione deve essere eseguita in conformità alle normative nazionali. In molti paesi esistono requisiti supplementari alle norme nazionali.
3. Prima di operare su impianti elettrici occorre accertarsi che la corrente sia staccata (salvavita/interruttore principale).
4. Il rilevatore di movimento può essere utilizzato solo per l'accensione e lo spegnimento delle luci.
5. Allentare la vite sul lato dell'alloggiamento, staccare la piastra di montaggio ed estrarre la morsettiera dal supporto. Se si desidera installare il sensore di movimento su un angolo di 90° dell'edificio, utilizzare, invece della piastra di montaggio, il supporto angolare allegato.
6. Far passare il cavo di rete e quello della lampada attraverso il giunto di gomma della piastra di montaggio/supporto angolare.
7. Fissare la piastra di montaggio/supporto angolare al punto di montaggio.
8. Collegare il cavo di rete e quello della lampada alla morsettiera (vedi fig. 2).
9. Inserire di nuovo la morsettiera.
10. Fissare l'alloggiamento sulla piastra di montaggio/supporto angolare e serrare la vite.
11. Attivare la corrente. Ora è possibile impostare il sensore di movimento sulla modalità operativa desiderata.

Fig. 2

COMPRENSIONE DEI COMANDI (v.fig.2)

REGOLAZIONE DELLA DURATA DI ILLÚMINAZIONE:

La durata di tempo durante il quale la lampada, dopo l'attivazione, rimane accesa, può essere regolato da circa 10 secondi a ca. 4 minuti. Ruotando la manopola TIME da (+) a (-) la durata di illuminazione si riduce.

Attenzione: Ogni volta che viene rilevato un movimento questo lasso di tempo riparte da capo.

REGOLAZIONE DELLA SENSIBILITÀ:

Il sensore di movimento possiede un sensore integrato in grado di distinguere fra luce del giorno e oscurità.

La posizione (★) indica che la lampada collegata si accende giorno e notte tramite il sensore di movimento.

La posizione (D) indica che la lampada collegata si accende solo di notte tramite il sensore di movimento.

È possibile regolare l'intensità di luce che deve essere emessa con la manopola LUX.

REGOLAZIONE DEI COMANDI

1. Impostare la manopola LUX sulla posizione giorno (*) e la mano-pola TIME sulla posizione (-) per una durata di illuminazione minima (ruotare la manopola TIME in senso orario fino all'arresto), attaccare la corrente ed attendere mezzo minuto, finché il sensore di movi- mento non sia pronto. La lampada rimarrà a quel punto accesa per circa 30 secondi.
2. Orientare il sensore sull'area che s'intende monitorare, muovendo corrispondentemente la testa del sensore.
3. Si può testare l'area di monitoraggio muovendosi verso il sensore di movimento. Non appena il sensore di movimento rileva un segnale di scatto (come ad es. il movimento di una persona) all'interno della sua area di monitoraggio, si accende la lampada collegata per la durata di tempo preimpostata.
4. Eseguire le regolazioni necessarie servendosi della manopola TIME (vedi „Impostazione della durata di illuminazione“).
5. Ruotare il pomello di regolazione LUX da luce diurna (★) verso notte (D), per regolare l'intensità della luce, secondo cui si deve accendere la lampada. Eseguire le regolazioni come descritto in „Regolazione della sensibilità“.

PIR 240 IP44 V2

Istruzioni per l'uso

RISOLUZIONE DEI PROBLEMI E INDICAZIONI UTENTE:

Problema: La lampada non si accende muovendosi nell'area di monitoraggio.

Possibile causa 1: Nessuna tensione di rete

Possibile causa 2: L'illuminazione posta nelle vicinanze è troppo chiara

Possibile causa 3: Comandi impostati in modo errato

Possibile causa 4: Il sensore è orientato in maniera errata

Rimedio consigliato:

Controllare tutti i collegamenti e salvavita/interruttori

Rimedio consigliato:

Riorientare il sensore o spostare l'unità oppure ruotare il pomello di regolazione LUX in direzione (*).

Rimedio consigliato:

Controllare il pomello di regolazione

Rimedio consigliato:

Riorientare il sensore

Problema: La lampada si accende per ragioni ignote (funzionamento intempestivo)

Possibile causa 1:

Fonti di calore come climatizzatori, aperture di aerazione, canne fumarie, altra illuminazione esterna, auto in movimento attivano il sensore.

Possibile causa 2:

Animali ad es. martore o animali domestici.

Possibile causa 3:

Interferenze dovute ad accensione/ spegnimento di ventilatori o lampade nello stesso circuito elettrico della vostra lampada.

Possibile causa 4:

Riflessi della piscina o di superfici riflettenti.

Rimedio consigliato:

Allontanare la testa del sensore da queste fonti.

Rimedio consigliato:

Riorientare il sensore può aiutare.

Rimedio consigliato:

Controllare gli interruttori e sostituire quelli difettosi. Sostituire le lampade fluorescenti e/o starter difettosi. Far funzionare la lampada su un circuito elettrico separato.

Rimedio consigliato:

Riorientare il sensore

Istruzioni per l'uso

PIR 240 IP44 V2

Problema: La luce rimane accesa.

Possibile causa 1:

Rimedio consigliato:

Funzionamento Intempestivo in corso

Riorientare la testa del sensore può aiutare.

Possibile causa 2:

Rimedio consigliato:

Tempo impostato troppo lungo.

Ridurre il tempo

Problema: La luce si accende durante il giorno.

Possibile causa:

Rimedio consigliato:

Pomello di regolazione LUX in posizione luce diurna

Regolare il pomello di regolazione LUX sul livello di luce desiderato.

Problema: Nelle regolazioni diurne la portata è inferiore.

Possibile causa:

Rimedio consigliato:

Interferenze dovute alla luce del sole

Eseguire regolazioni e test durante la notte

Importante:

1. Pulire la lente del sensore ogni 3 mesi con un panno umido, in modo che non si accumuli della polvere e che venga garantito il corretto funzionamento del sensore di movimento.
2. Si prega di non apportare modifiche tecniche a questo prodotto.
3. I sensori di movimento ad infrarossi divengono più sensibili in condizioni di tempo freddo e asciutto rispetto a condizioni di tempo caldo e umido.
4. Non ruotare il pomello di regolazione oltre i 360°. Ruotare il pomello di regolazione attentamente fino all'arresto e poi di nuovo nella direzione inversa.

PIR 240 IP44 V2

Istruzioni per l'uso

DATI TECNICI:

TENSIONE DI RETE:	220-240 V~ 50/60 Hz
POTERE DI APERTURA:	max. 1.000 W con lampade aincandescenzamax. 300 W con lampade fluorescentimax. 100 VA con lampade a LED 0,9: 90 W
ANGOLO DIMONITORAGGIO:	Circa 130° (verticalmente)e 240° (orizzontalmente)
PORTATA:DURATA DIILLUMINAZIONE:	Max. 12 mRegolabile da 10 ( ± 5) secondi fino a4 ( ± 1) minuti
SENSIBILITÀ DIRISPOSTA:	Regolabile dalla luce del giorno allanotteQuesto prodotto è idoneo ad essereutilizzato a una temperatura ambiente di ≤ 25 °C. È ammesso il funzionamento occasionale entro un range compreso fra -20 °C e +40 °C.
TEMPERATURA:
TIPO DI PROTEZIONE:	IP44

C6 DICHIARAZIONE DI CONFORMITÀ UE

La dichiarazione UE di conformità è disponibile presso il produttore

SMALTIMENTO

Smaltire gli apparecchi elettronici in modo ecocompatibile! Gli apparecchi elettronici non devono essere messi con i rifiuti domestici. Conformemente alla Direttiva Europea 2012/19/UE sugli apparecchi elettrici ed elettronici, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o cittadina.
